Для комфортной жизни в квартире важна эффективная вентиляция комнат. Если на улице холодно, слишком шумно или грязно, часто окна не открываются. В помещении начинает скапливаться углекислый газ, даже если в квартире проживает один человек. При нарушенной вентиляции и повышенном СО₂ появляется ощущение «духоты», повышается влажность, образуется грибок и плесень.

Обеспечить квартиру постоянным притоком свежего воздуха можно с помощью приточного клапана — например, КИВ-125.

Видео:ТОП 8 лучших приточных клапанов в стенуСкачать

Что такое приточный клапан КИВ-125

КИВ-125/КВП-125 (клапан инфильтрации воздуха) предназначен для подачи в помещение свежего воздуха.

Использование таких устройств началось после массовой установки пластиковых окон. Конструкции оконных блоков с высококачественными уплотнениями создали эффективную защиту от пыли, шума и других негативных внешних воздействий. Но наряду с улучшением характеристик изоляции количество поступающего свежего воздуха снизилось.

Основная функция приточного вентиляционного клапана является — подача свежего воздуха в квартиру или дом. Это нужно для:

• снижения концентрации углекислого газа, так как высокий его уровень негативно сказывается на здоровье человека и вызывает сонливость, быструю утомляемость, головные боли, ухудшение настроения и иммунитета;
• нормализации влажности воздуха и его циркуляции. Влажная среда — благоприятное условие для роста плесени. Споры плесени способны вызывать аллергические реакции, спровоцировать появление бронхиальной астмы. В зоне риска — маленькие дети и люди с низким иммунитетом;
• эффективного воздухообмена: свежий приточный воздух «выталкивает» отработанный воздух с неприятными запахами и загрязнениями в вытяжку.

Конструкция КИВ-125

Конструкция клапана приточной вентиляции проста. Устройство состоит из цилиндрического корпуса, диаметр которого составляет 6–14 см. Внутри клапана находится тепло- и шумоизоляция, а также фильтр грубой очистки.

Отдельные элементы типовой конструкции клапана:

• Воздуховод. Через него в комнату поступает свежий воздух с улицы. Диаметр воздуховода в значительной степени определяет расход подающего клапана.
• Вентиляционная решетка. Он расположен снаружи стены и предназначен для защиты внутренних элементов устройства от мелких насекомых, осадков и мусора. В некоторых моделях имеется противомоскитная сетка.
• Изолирующий материал. Проходит через весь воздуховод и защищает стену от замерзания, обеспечивает снижение уличного шума.
• Фильтр. Как правило, это фильтр класса G3 от крупных загрязнений.
• Декоративная крышка клапана. На ней располагается регулятор воздушного потока.

Эффективность приточной установки КИВ-125 также зависит от следующих условий:

• исправная вытяжная система;
• беспрепятственное движение воздушных масс даже при закрытых межкомнатных дверях. Если двери в комнаты принято закрывать, необходим зазор между полом и дверью. Если дверь закрывается плотно, можно оборудовать ее вентиляционными решетками.

Принцип действия

Основная функция приточных клапанов — обеспечить постоянную подачу свежего воздуха с улицы. Воздух, поступающий в помещение снаружи через клапан, предварительно очищается от крупной пыли с помощью фильтра грубой очистки.

Кроме того, приточный клапан защищает помещение от шума. Этот эффект достигается за счет специальной шумоизоляционной прокладки внутри конструкции.

Если клапан установлен рядом с радиатором, поток уличного воздуха в холодное время года нагревается за счет близкого расположения отопительной батареи.

Свежий воздух с улицы поступает в помещение, а отработанный (с высокой концентрацией углекислого газа) вытесняется через вытяжные вентиляционные каналы. Клапан работает автономно за счет перепадов давления на улице и в помещении.

Читайте также: Засухаривание клапанов для чего

Видео:Обзор приточного клапана КИВ-125 или КПВ-125. Часть 1.Скачать

Преимущества и недостатки КИВ-125

Клапан приточной вентиляции — это бюджетный вариант борьбы с духотой и уличными загрязнениями воздуха, которые могут попасть в комнату через открытое окно.

Также выбор в пользу приточного клапана можно сделать, опираясь на следующие характеристики:

• круглосуточная подача свежего воздуха в квартиру;
• частичная фильтрация приточного воздуха от крупной пыли;
• компактность;
• проветривание комнаты без потери тепла;
• невысокая стоимость;
• монтаж не вредит чистовому ремонту;
• универсальное отверстие — впоследствии можно установить полноценную приточную установку.

• при некачественном монтаже могут возникать проблемы с промерзанием стены, образованием конденсата и наледи внутри помещения;
• при сильных морозах могут появиться сквозняки, а температура в комнате снизится;
• низкая продуктивность. Принцип действия клапана основан на естественной вентиляции, т. е. производительность зависит от разницы давлений и температур на улице и дома. Устройство подает воздух максимум на одного человека. При небольшой разнице атмосферного давления эффект будет минимальным.

Видео:Обзор клапана приточной вентиляции КИВ-125Скачать

Модельный ряд клапанов

КИВ-125 (КПВ-125)

Это стандартная модель считается бюджетной за счет невысокой стоимости. Представляет собой черную пластиковую трубу с поролоном в качестве утеплителя. Популярна среди застройщиков. После ремонта на место клапана можно установить любую другую систему приточной вентиляции с подходящим диаметром сквозного отверстия. Вентиляционная решетка черного цвета в комплекте.

КИВ-125М

Усовершенствованный вариант стандартного клапана. Производители улучшили систему утепления канала, снижая тем самым вероятность обмерзания клапана при низких температурах. В комплектации можно подобрать вентиляционную решетку в цвет фасада дома.

КИВ-130

У этой модели квадратная форма оголовка, он предусматривает тепло- и звукоизоляцию, имеет встроенный фильтр класса G4 от крупной пыли.

Видео:Vakio KivPro - приточный клапан. Обзор и сравнение с КИВ 125.Скачать

Монтаж приточного клапана

Установку клапана инфильтрации лучше доверить мастерам, так как для проделывания сквозного отверстия в наружней стене необходима дорогостоящая установка алмазного бурения. Благодаря технике вращательного бурения породоразрушающим инструментом, армированным алмазами, монтаж встраиваемых в стену приборов займет немного времени и не испортит чистовую отделку квартиры.

Правила монтажа настенного КИВ-125:

1. Чтобы свежий воздух мог попадать в квартиру через клапан, его устанавливают на несущей (наружной) стене. Если же в квартире одна несущая стена с выходом на лоджию или балкон, то в таком случае установить клапан тоже можно.
2. Можно установить клапан между подоконником и батареями — поступающий в квартиру воздух будет нагреваться от радиатора.
3. Естественная вентиляция должна быть исправна. Чтобы работа клапана была эффективной, приточный свежий воздух должен «выталкивать» отработанный комнатный воздух в вытяжные каналы. Перед установкой следует проверить исправность вентиляционных каналов.
4. Клапан лучше располагать рядом с окном. Так его можно будет спрятать за занавеской и легче обслуживать наружную решетку.

Видео:Установка приточных вентиляционных клапанов в частном доме своими руками [№59]Скачать

КИВ-125 и другие системы приточной вентиляции

Качественная система приточной вентиляции в квартире отвечает следующим критериям:

• производительность. Этот параметр измеряется в кубических метрах воздуха, который за час поступает в комнату через устройство. Взрослому человеку в среднем требуется около 30 м³/ч. Если в квартире проживает три человека, то для полноценного проветривания потребуется прибор с производительностью от 90 м³/ч;
• фильтрация. Система фильтрации есть далеко не у всех «проветривателей». Если Вы проживаете в мегаполисе, вблизи промышленных районов и оживленных дорог, рекомендуем выбрать прибор, который выполняет комплексную очистку приточного воздуха от пыли, аллергенов и вредных газов;
• шум. Низкий уровень шума при работе устройства обеспечит комфорт в течение дня и крепкий сон. Восприятие шума бывает разным, но как правило, комфортным для слуха служит прибор с диапазоном до 40–50 дБА;
• подогрев приточного воздуха. Это полезная функция для жителей городов, в которых зимой температура воздуха опускается ниже нуля. Если прибор оснащен такой функцией, то можно не переживать, что в комнату будет поступать прохладный воздух. С помощью подогрева в помещение будет круглый год поступать свежий воздух комфортной температуры;
• монтаж. Сквозное отверстие с выходом на улицу должно выполняться сертифицированными мастерами — без пыли и грязи, посредством профессиональной техники и выверенной технологии установки;
• стоимость. Цена системы приточной вентиляции должна быть оправданной и соответствовать набору функций проветривателя;

Читайте также: Что такое перепускной клапан в дизеле

Мы рассмотрели распространенные варианты систем вентиляции и сравнили их основные функции:

О преимуществах и недостатках приточного клапана мы уже поговорили. На сегодняшний день это самая бюджетная система проветривания.

Механический проветриватель от приточного клапана отличается большей производительностью за счет встроенного вентилятора.

Бризер — это система приточной вентиляции с функциями комплексной очистки и подогрева приточного воздуха. Прибор имеет три фильтра, которые очищают воздух от крупных загрязнений, мельчайшей пыли и аллергенов, вредных газов и неприятных запахов. Бризером можно управлять через мобильное приложение из любой точки мира. Режим рециркуляции позволяет очищать комнатный воздух от частиц пыли, аллергенов и шерсти животных.

Видео:Не ставьте приточный клапан ! Результат в -20Скачать

Заключение

Слабая вентиляция в квартире, доме или офисе — актуальный вопрос как для старых зданий, так и для новостроек: неисправность вентиляционных каналов, ошибки при проектировании и строительстве, пластиковые окна. Установка системы приточной вентиляции способна решить вопрос отсутствия свежего воздуха и улучшить наше самочувствие.

Видео:Преимущества и недостатки клапана КИВ-125 или КПВ-125. Часть 2.Скачать

Вытяжные клапана кив 125

Клапан инфильтрации воздуха (КИВ) предназначен для подачи наружного воздуха в помещения в системах вентиляции, как с принудительным, так и с естественным побуждением.

Клапан инфильтрации воздуха КИВ-125 является самостоятельным приточным вентиляционным устройством и не предназначен для установки в оконные конструкции. Это позволяет устанавливать клапан практически на любых объектах, не затрагивая конструкцию окон и не влияя на теплотехнические, звукоизоляционные и другие характеристики оконных конструкций.

По сравнению с проветривателями и клапанами устанавливаемыми в окна КИВ имеет ряд преимуществ:

• не нарушает конструкции стеклопакета;
• не усложняет установку окон и не увеличивает их стоимость;
• может устанавливаться в любое время, даже после ремонта;
• Возможна поэтапная установка;
• не ухудшает внешний вид окна;
• не загромождает светопрозрачные поверхности;
• может располагаться в любом месте наружной стены;
• клапан КИВ можно устанавливать в помещениях вообще не имеющих окон.

Клапан представляет собой пластиковую трубу наружным диаметром 133 мм и длинной до 1 м (подрезается в зависимости от толщины стены). Труба вставляется в наружную стену здания и с уличной стороны закрывается литой алюминиевой решеткой с сеткой. В трубе располагается тепло-шумоизоляция. Внутри помещения ставится специальный оголовок из белого пластика с фильтром и заслонкой позволяющей регулировать поток воздуха. Заслонку можно открывать и закрывать при помощи рукоятки на оголовке или специального шнура, если клапан расположен высоко. При работе приточных клапанов КИВ в зимний период на них не образуется конденсат благодаря специальной конструкции и наличию хорошей теплоизоляции в элементах клапана.

Читайте также: С какого цилиндра регулировать клапана

Можно сказать, что КИВ 125 представляет собой вариант модернизированной форточки. Наружная решетка с сеткой задерживает листву, тополиный пух, насекомых. Тепло-шумоизоляция предотвращает распространение холода по толще стены и снижает уличный шум. Заслонка в оголовке клапана регулирует количество поступающего воздуха.

Видео:💥Как Разобрать Приточный Клапан КИВ-125Скачать

Установка клапана

Где устанавливается клапан КИВ.

• В жилых комнатах;
• В комнатах с постоянным нахождением людей;
• В помещениях с камином;
• В котельных;
• В других помещениях, где нужен приток наружного воздуха.

Где располагать клапан КИВ.

Клапан КИВ следует устанавливать в стену. Предпочтительнее над окном или рядом с окном на уровне верхней трети окна. Так, как при этом клапан:

• попадает в зону действия отопительного прибора;
• не виден за шторой;
• улучшается циркуляция воздуха в помещении за счет конвекции воздуха при работе отопительного прибора;
• удобно обслуживать наружную решетку через окно.

Где не следует устанавливать КИВ.

КИВ не следует устанавливать в помещениях, где выделяются запахи, влага и т. п. Из этих помещений нужно делать вытяжку:

• кухня;
• санузел;
• помещение для курения;
• коридор;
• гардероб

Если все же требуется установить КИВ в помещении, где выделяются запахи или влага , то следует обеспечить превышение вытяжки над притоком в этом помещении и клапан расположить как можно дальше от вытяжных решеток, чтобы избежать «зацикливания» потока.

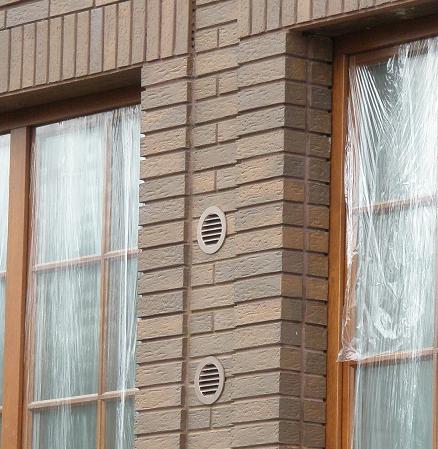

ВИД ПРИТОЧНОГО КЛАПАНА С ФАСАДА

Видео:Самодельная приточная вентиляция модификация КИВ-125Скачать

Конструкция и размеры

4. Внутренняя часть оголовка с заслонкой

6. Пластиковый канал (труба) диаметром 133 мм

8. Наружная аллюминиевая решетка с сеткой

Видео:УСТАНОВКА приточного клапана ЗА 10 МИНУТ! ◕◕ МОНТАЖ ПРИТОЧНОГО КЛАПАНА ЗА 10 МИНУТ!Скачать

Наружная решетка

Наружная решетка предназначена для защиты от насекомых, тополиного пуха, листвы и пр. Представляет собой круглую литую алюминиевую решетку с наклонными лопастями предотвращающими попадание атмосферных осадков внутрь трубы клапана.

С внутренней строны решетки установлена мелкая сетка.

Видео:ВЕНТИЛЯЦИЯ В ДОМЕ: КИВ 125 (ПРИТОЧНЫЙ КЛАПАН, ВИДЕООБЗОР ОТ СК "ТЁПЛЫЙ УГОЛ")Скачать

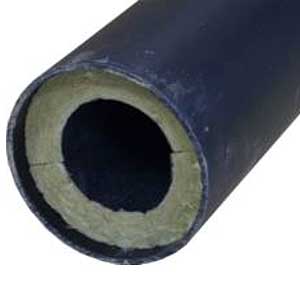

Пластиковый канал (труба)

Пластиковый канал (труба) предназначена для прохода воздуха от наружной решетки к внутреннему оголовку.
Внутри трубы располагается тепло-шумоизоляция, выполняющая две функции:

• предотвращение «расползания холода» от пластикового канала к внутренней поверхности стены;
• поглощение шумов проходящих через канал. При установке клапанов КИВ в жилых комнатах теплошумоизоляция поглощает большую часть уличных шумов попадающих в пластиковый канал. При установке в котельной загородного дома теплошумоизоляция поглощает шумы работающего котла и сохраняет тишину около дома.

Стандартная длинна пластикового канала 1000 мм. Канал может быть подрезан в зависимости от толщины стены, в которую он устанавливается.

Стандартная длинна тепло-шумоизоляции 312 мм. Если длинна канала позволяет, то возможно увеличение длинны теплошумоизоляции, что дополнительно увеличит шумопоглощающие свойства.

При монтаже клапана КИВ теплощумоизоляцию следует располагать с внутренней стороны стены вплотную к оголовку КИВ или (60 мм от края канала).

Видео:Обзор клапана вентиляции в частном доме | Клапан КИВ-125Скачать

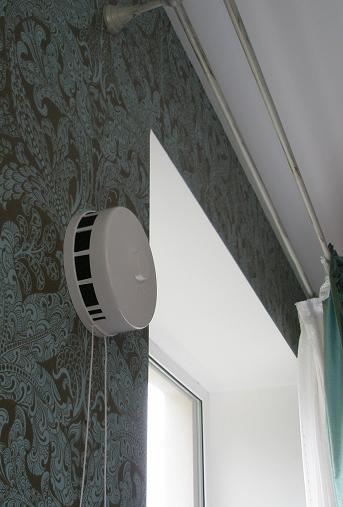

Внутренний оголовок

Внутренний оголовок клапана КИВ предназначен для распределения и регулирования потока воздуха. Он изготовлен из ударопрочного АБС пластика стойкого к перепадам температур и ультрафиолетовому излучению.

Внутренний оголовок состоит из:

• внутренней части с заслонкой и уплотнительным кольцом;
• узла регулировки;
• фильтра;
• крышки оголовка;
• регулирующей ручки.

Внутренняя часть оголовка плотно вставляется в пластиковый канал и через уплотнительную прокладку винтами крепится к стене.

Узел регулировки позволяет открывать и зарывать заслонеу при помощи ручки или шнура.

Фильтр класса EU3 (G3) представляет собой пористый моющийся синтетический материал эффективно очищающий поступающий воздух от пыли.

Крышка оголовка съемная имеет шкалу показывающую степень открытия заслонки.

При помощи регулирующей ручки можно легко открывать и закрывать заслонку КИВ.
