Главный тормозной цилиндр Mercedes S-Class (W140) 3 Седан 5.0 S 500 (140.050. 140.051) 320 л.с.

• Диаметр 2 (мм): 25.4
• Ограничение производителя: ATE
• Диаметр 1 [мм]: 27
• SVHC: Нет информации, обратитесь, пожалуйста, к производителю!

• Диаметр 1 [мм]: 26.99
• Диаметр 2 (мм): 25.40
• Количество присоединений: 2
• Размер резьбы: M10x1
• Длина 1 [мм]: 57.4
• Длина 2 [мм]: 115.9
• Код MAPP в наличии

• Диаметр 2 (мм): 25.4
• Ограничение производителя: ATE
• Диаметр 1 [мм]: 27
• SVHC: Нет информации, обратитесь, пожалуйста, к производителю!

• Диаметр 1 [мм]: 26.99
• Диаметр 2 (мм): 25.40
• Количество присоединений: 2
• Размер резьбы: M10x1
• Длина 1 [мм]: 57.6
• Длина 2 [мм]: 115.9

• Ограничение производителя: ATE
• Диаметр 1 [мм]: 20.64
• SVHC: Нет информации, обратитесь, пожалуйста, к производителю!

• Диаметр 1 [мм]: 26.99
• Диаметр 2 (мм): 25.40
• Количество присоединений: 2
• Размер резьбы 1: 1x M10x1
• Размер резьбы 2: 1x M12x1
• Длина 1 [мм]: 57.4
• Длина 2 [мм]: 115.9
• Код MAPP в наличии

• Диаметр 1 [мм]: 26.99
• Диаметр 2 (мм): 25.40
• Количество присоединений: 2
• Размер резьбы 1: 1x M10x1
• Размер резьбы 2: 1x M12x1
• Длина 1 [мм]: 39.5
• Длина 2 [мм]: 119.8
• Код MAPP в наличии

• Ограничение производителя: ATE
• Диаметр 1 [мм]: 20.4
• SVHC: Нет информации, обратитесь, пожалуйста, к производителю!

Главный тормозной цилиндр Mercedes S-Class (W140) 3 Седан 5.0 S 500 (140.050. 140.051) 320 л.с. — оригиналы и аналоги, по низким ценам от прямых производителей и дистрибьютеров. Гарантия на весь товар и легкий возврат. Огромный выбор с проверкой по Вин коду. Консультации специалистов и удобный подбор в оригинальных каталогах. Ассортимент нашего интернет-магазина, один из самых больших в России.

Независимо от того, где вы находитесь, мы доставим товар в указанные сроки, и он гарантированно подойдет на заявленный автомобиль. Мы знаем все о специфичности запчастей и их применимости. Не сомневайтесь в выборе той или иной запчасти, мы все равно проверим каждый заказ на соответствие и перезвоним, таким образом мы страхуем вас от возможных ошибок, обеспечиваем лучший сервис при покупке и безупречную поддержку клиентов.

Читайте также: Найдите площадь полной поверхности цилиндра если радиус основания равен 7

Видео:Разборка и сборка главного тормозного цилиндра на Mercedes-Benz w124Скачать

ГТЦ на Mercedes S-Class (W140)

Нашли ошибку совместимости запчасти с автомобилем? Сообщите о ней нашим специалистам.

Экспертам АвтоПро известны дополнительные комплектации:

• Цилиндр тормозной, главный диаметр, мм: 25,40; 19.05 (Год выпуска с: 06.1993) : 0054306501, 24202517023, 1347, PML103, A0054306501, 202620
• Цилиндр главный тормоза (гидротормозов) кузов от № A 358833 : 0054308001, A0054308001

Данная запчасть зависит от двигателя Mercedes S и его модификаций

• 300SE (140.028) M 104.944, S280 2.8 (140.028) M 104.944, 300 SE,SEL/ S320 (140.032,140.033) [M 104.990, M 104.994], S300 Turbo-D (140.135) OM 606.961, S350 Turbo-D (140.134) OM 603.971: 0054306501, 24202517023, 1347, PML103, A0054306501, 202620
• S420 (140.042) M 119.971, 400 SE,SEL/ S420 (140.042,140.043) M 119.971, S500 (140.050,140.051) [M 119.970, M 119.980], 500 SE,SEL (140.050,140.051) M 119.970, S600 (140.056,140.057) M 120.980, 600 SE,SEL (140.056,140.057) [M 120.980, M 120.982], S600 (140.056, 140.057) M 120.982: 0054308001, A0054308001

Запчасть Цилиндр тормозной главный подходит только для Mercedes следующих моделей:

Видео:Как снять и разобрать главный тормозной цилиндр мерседес W124Скачать

Купить цилиндр тормозной главный или аналог этой запчасти для автомобиля Мерседес-бенц С-Класс (W140)

Чтобы купить ”запчасть Цилиндр тормозной главный для машины Mercedes S-Class (W140) 2016 г.” на Avto.pro, Вам необходимо выполнить следующие действия:

• кликните на самый подходящий вариант покупки, — откроется новая страница с информацией о продавце;
• свяжитесь с продавцом подходящим для вас способом и проверьте соответствие каталожного номера выбранной автозапчасти и ее производителя, например: ”ГТЦ для Мерседес-бенц С-Класс 2016, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998 годов выпуска”, а также наличие этой детали на складе.

Видео:Ремонт главного тормозного от Mercedes Benz W124 .Скачать

Разборка и сборка главного тормозного цилиндра типа «Тандем» (модели 140.028/032/033/135)

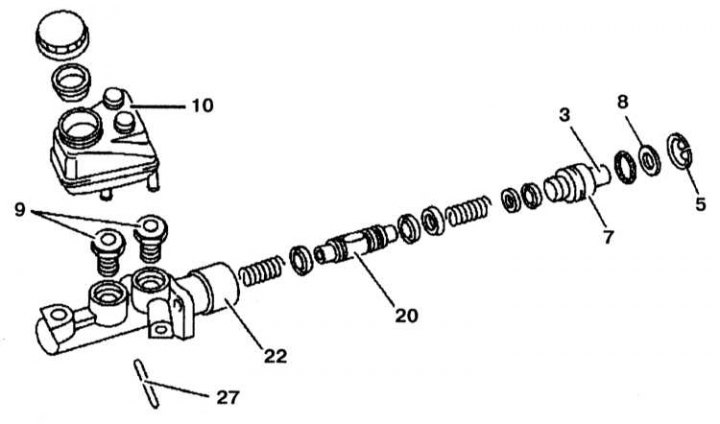

Конструкция ГТЦ типа «Тандем»
3, 7, 20 — Поршни; 5 — Стопорное кольцо; 8 — Стопорная пластина; 9 — Пробки; 10 — Резервуар; 22 — Корпус; 27 — Направляющий палец

Видео:Лайфхак. Как проверить главный тормозной за 5 минСкачать

Разборка

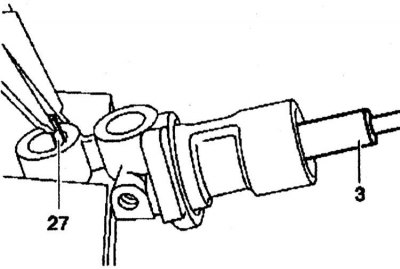

1. Слегка нажмите палец (3) и извлеките цилиндрический палец (27) с помощью плоскогубцев.

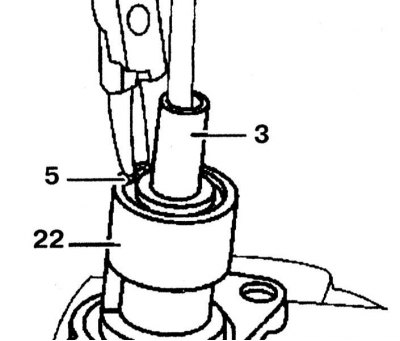

2. Снимите стопорное кольцо (5) и снимите поршень (3) вместе с вторичным сальником из корпуса (22).

3. Извлеките плавающий поршень с помощью плоскогубцев из корпуса (22)..

4. Протрите корпус и проверьте внутренние поверхности корпуса на отсутствие повреждений.

5. Протрите все детали новой тормозной жидкостью.

Видео:Mercedes w210 главный тормозной цилиндрСкачать

Сборка

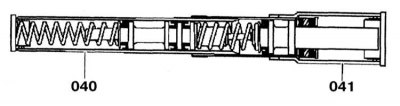

1. Отсоедините втулку (040) от втулки (041).

2. Извлеките вторичный сальник и поршень из втулки (041).

3. Закрепите корпус (22) отверстиями вниз.

4. Смажьте отверстие корпуса тормозной жидкостью.

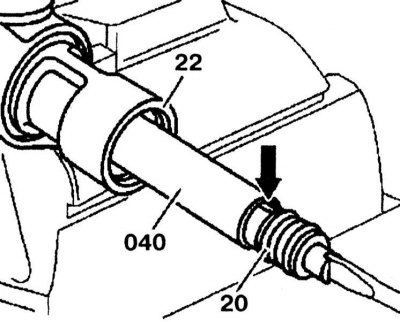

5. Вставьте втулку (040) в отверстие и запрессуйте плавающий поршень (20) до упора с помощью отвертки. При установке поршня, убедитесь, что направляющий паз (стрелка) установлен вертикально.

6. Вставьте цилиндрический палец и извлеките втулку (040).

Читайте также: Найди площадь боковой поверхности правильной треугольной призмы вписанной в цилиндр

7. Закрепите тормозной цилиндр отверстиями вверх.

8. Вставьте вторичный сальник в корпус (22) и запрессуйте его.

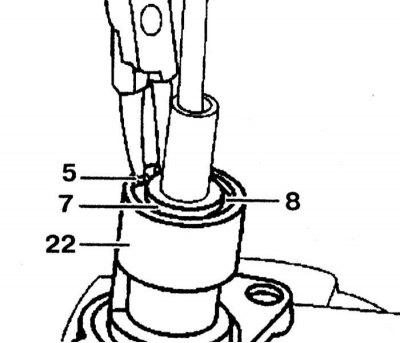

9. Закрепите поршень (7), вставьте стопорную пластину (8) и закрепите ее стопорным кольцом (5), проследите за правильностью посадки в пазу корпуса (22) стопорного кольца (5).

10. Смажьте пробки (9) тормозной жидкостью и запрессуйте их в корпус (22). Установите резервуар (10) с одной трубкой на корпус (22), поверните на 180° и затем установите вторую трубку к корпусу (22).

Видео:УазТех: главные тормозные цилиндры w463, w210/140, w124Скачать

ГТЦ на Mercedes S-Class (W140)

Нашли ошибку совместимости запчасти с автомобилем? Сообщите о ней нашим специалистам.

Экспертам АвтоПро известны дополнительные комплектации:

• ГТЦ диаметр, мм: 25,40; 19.05 (Год выпуска с: 06.1993) : 0054306501, 24202517023, 1347, PML103, A0054306501, 202620
• Цилиндр главный тормоза (гидротормозов) кузов от № A 358833 : 0054308001, A0054308001

Данная запчасть зависит от двигателя Mercedes S и его модификаций

• 300SE (140.028) M 104.944, S280 2.8 (140.028) M 104.944, 300 SE,SEL/ S320 (140.032,140.033) [M 104.990, M 104.994], S300 Turbo-D (140.135) OM 606.961, S350 Turbo-D (140.134) OM 603.971: 0054306501, 24202517023, 1347, PML103, A0054306501, 202620
• S420 (140.042) M 119.971, 400 SE,SEL/ S420 (140.042,140.043) M 119.971, S500 (140.050,140.051) [M 119.970, M 119.980], 500 SE,SEL (140.050,140.051) M 119.970, S600 (140.056,140.057) M 120.980, 600 SE,SEL (140.056,140.057) [M 120.980, M 120.982], S600 (140.056, 140.057) M 120.982: 0054308001, A0054308001

Запчасть Цилиндр тормозной главный подходит только для Mercedes следующих моделей:

Видео:Mercedes W210 пропали тормоза. замена главного тормозного! проваливается педальСкачать

Купить цилиндр тормозной главный или ее аналог для авто Мерседес-бенц С-Класс (W140)

Чтобы купить ”автомобильную запчасть Цилиндр тормозной главный для автомобиля Mercedes S-Class (W140)” на портале автомобильных запчастей Авто.про, Вам нужно последовательно выполнить следующие шаги:

• кликните по подходящему варианту покупки запчасти, — откроется новая страница с информацией о продавце;
• свяжитесь любым удобным для Вас способом и обсудите соответствие кода автозапчасти и ее производителя, например: ”ГТЦ для Мерседес-бенц С-Класс 1995, 1991, 1992, 1993, 1994, 1996, 1997, 1998 годов выпуска”, а также наличие запчасти на складе.
