Ящик с шиной заземления гзш

Шкаф ГЗШ (главная заземляющая шина) предназначен для создания на вводе в здание надежного электрического контакта между нулевым защитным проводником питающей линии, заземляющими проводниками, частями каркаса здания и других систем и коммуникаций, входящих в здание извне.

Шкаф ГЗШ представляет собой металлический корпус с дверцей, в котором на кронштейнах установлена медная шина сечением не менее 40х4 мм2 с болтовыми зажимами для подключения нулевого защитного проводника питающей линии заземляющего проводника и проводников системы уравнивания потенциалов.

Ввод и вывод проводников может осуществляться сверху и снизу ящика через жесткие сальниковые вводы.

Согласно ПУЭ п. 1.7.119 «. В местах, доступных только квалифицированному персоналу (например, щитовых помещениях жилых домов), главную заземляющую шину следует устанавливать открыто. В местах, доступных посторонним лицам (например, подъездах или подвалах домов), она должна иметь защитную оболочку — шкаф или ящик с запирающейся на ключ дверцей. На дверце или на стене над шиной должен быть нанесен знак _.«

Наша Компания выпускает серийные шкафы с размером шин 40х4 мм. Кроме стандартного размера, мы можем изготовить по чертежу или техническому заданию заказчика требуемую шину с необходимым шкафом.

Необходимо указать:

— материал шины;
— сечение;
— габаритные размеры шины;
— количество отверстий;
— степень защиты шкафа;
— габаритные размеры шкафа;
— наличие сальников.

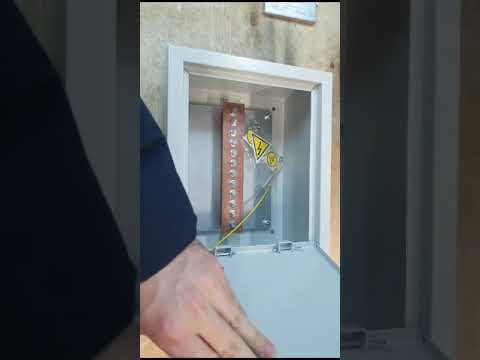

Видео:Шина медная ГЗШ-3М в корпусе для установки на фасад зданияСкачать

Главная заземляющая шина (ГЗШ)

1. Что такое главная заземляющая шина (ГЗШ) и для чего она нужна?

Согласно ПУЭ (п.1.7.37.): Главная Заземляющая Шина (ГЗШ) — это шина, являющаяся частью заземляющего устройства электроустановки и предназначенная для присоединения нескольких проводников с целью заземления и уравнивания потенциалов.

Как следует из определения ГЗШ должна быть заземлена путем ее присоединения к заземляющему устройству, а к ГЗШ, в свою очередь, присоединяются заземляющие проводники, а так же проводники системы уравнивания потенциалов.

Читайте также: Зимняя шина шипы повылетали

2. Требования к главной заземляющей шине (ГЗШ) (п. 1.7.119. ПУЭ):

1) Материал и сечение ГЗШ :

• Главная заземляющая шина должна быть, как правило, медной. Допускается применение главной заземляющей шины из стали. Применение алюминиевых шин не допускается.
• Сечение главной заземляющей шины должно быть не менее сечения РЕ (pen)-проводника питающей линии.

2) Конструкция ГЗШ:

• Конструкция шины должна обеспечивать возможность индивидуального отсоединения присоединенных к ней проводников. При этом отсоединение должно быть возможно только с использованием инструмента.

3) Место установки ГЗШ

• Главная заземляющая шина может быть выполнена внутри вводного устройства электроустановки напряжением или отдельно от него.
• Внутри вводного устройства в качестве главной заземляющей шины следует использовать шину PE. (Пример ГЗШ внутри вводного устройства жилого дома смотрите здесь).
• При отдельной установке главная заземляющая шина должна быть расположена в доступном, удобном для обслуживания месте вблизи вводного устройства.
• В местах, доступных только квалифицированному персоналу (например, щитовых помещениях жилых домов), главную заземляющую шину следует устанавливать открыто. В местах, доступных посторонним лицам (например, подъездах или подвалах домов), она должна иметь защитную оболочку — шкаф или ящик с запирающейся на ключ дверцей. На дверце или на стене над шиной должен быть нанесен знак:

Пример открыто установленной ГЗШ:

Пример ГЗШ установленной в отдельном ящике (щите):

Примечание: Если здание имеет несколько обособленных вводов, главная заземляющая шина должна быть выполнена для каждого вводного устройства. Эти шины должны соединяться проводником уравнивания потенциалов, сечение которого должно быть не менее половины сечения РЕ (pen)-проводника той линии среди отходящих от щитов низкого напряжения подстанций, которая имеет наибольшее сечение. Для соединения нескольких главных заземляющих шин могут использоваться сторонние проводящие части, если они соответствуют требованиям п.1.7.122 ПУЭ. (п.1.7.120. ПУЭ)

Была ли Вам полезна данная статья? Или может быть у Вас остались вопросы? Пишите в комментариях!

Читайте также: Шины бриджстоун летние 185 65 r15 туранза т005

Не нашли на сайте статьи на интересующую Вас тему касающуюся электрики? Напишите нам здесь. Мы обязательно Вам ответим.

Видео:Главная заземляющая шина ГЗШ-12 видеообзор BoltaСкачать

Щит ГЗШ

НКУ щит ГЗШо-12-УХЛ4 IP00 (360А / 15 присоединений)

НКУ щит ГЗШо-21-УХЛ4 IP00 (475А / 10 присоединений)

НКУ щит ГЗШо-31-УХЛ4 IP00 (625А / 10 присоединений)

НКУ щит ГЗШ-11-УХЛ4 IP31 (360А / 10 присоединений)

НКУ щит ГЗШ-31-УХЛ4 IP31 (625А / 10 присоединений)

НКУ щит ГЗШ-21-УХЛ4 IP31 (475А / 10 присоединений)

НКУ щит ГЗШо-62-УХЛ4 IP00 (955А / 15 присоединений)

НКУ щит ГЗШ-51-УХЛ2 IP54 (860А / 10 присоединений)

НКУ щит ГЗШ-41-УХЛ4 IP31 (700А / 10 присоединений)

НКУ щит ГЗШ-63-УХЛ2 IP54 (955А / 20 присоединений)

НКУ щит ГЗШ-32-УХЛ2 IP54 (625А / 15 присоединений)

НКУ щит ГЗШо-63-УХЛ4 IP00 (955А / 20 присоединений)

НКУ щит ГЗШо-91-УХЛ4 IP00 (2310А / 10 присоединений)

НКУ щит ГЗШ-82-УХЛ4 IP31 (1690А / 15 присоединений)

НКУ щит ГЗШо-52-УХЛ4 IP00 (860А / 15 присоединений)

НКУ щит ГЗШ-42-УХЛ2 IP54 (700А / 15 присоединений)

НКУ щит ГЗШ-83-УХЛ4 IP31 (1690А / 20 присоединений)

НКУ щит ГЗШ-62-УХЛ2 IP54 (955А / 15 присоединений)

НКУ щит ГЗШо-73-УХЛ4 IP00 (1265А / 20 присоединений)

Компания ЭТМ — член ассоциации «Честная позиция».

Член ассоциации независимых европейских дистрибьюторов IDEE . Входит в Реестр надежных поставщиков

Видео:Ящик ГЗШ-20-40-4 с медной шиной 40х4мм на 20 подключенийСкачать

ГЗШ ящик с заземляющей шиной

ГЗШ ящик с заземляющей шиной

ГЗШ 21-10-250А (медь 3х20 до 275 Ампер ) 10 присоединений-IP31

ГЗШ 21-10-250А IP31 предназначена для уравнивания потенциалов путем присоединения к ней всех заземля..

ГЗШ 21-10-250А (медь 3х20 до 275 Ампер ) 10 присоединений-IP54

ГЗШ 21-10-250А IP54 предназначена для уравнивания потенциалов путем присоединения к ней всех заземля..

ГЗШ 21-10-340А (медь 3х25 до 340 Ампер ) 10 присоединений-IP31

ГЗШ 21-10-340А IP31 предназначена для уравнивания потенциалов путем присоединения к ней всех заземля..

ГЗШ 21-10-340А (медь 3х25 до 340 Ампер ) 10 присоединений-IP54

ГЗШ 21-10-340А IP54 предназначена для уравнивания потенциалов путем присоединения к ней всех заземля..

Читайте также: Датчики давления в шинах bmw x5 g05

ГЗШ 21-10-475А (медь 4х30 до 475 Ампер ) 10 присоединений-IP31

ГЗШ 21-10-475А IP31 предназначена для уравнивания потенциалов путем присоединения к ней всех заземля..

ГЗШ 21-10-475А (медь 4х30 до 475 Ампер ) 10 присоединений-IP54

ГЗШ 21-10-475А IP54 предназначена для уравнивания потенциалов путем присоединения к ней всех заземля..

ГЗШ 21-10-625А (медь 4х40 до 625 Ампер ) 10 присоединений-IP31

ГЗШ 21-10-625А IP31 предназначена для уравнивания потенциалов путем присоединения к ней всех заземля..

ГЗШ 21-10-625А (медь 4х40 до 625 Ампер ) 10 присоединений-IP54

ГЗШ 21-10-625А IP54 предназначена для уравнивания потенциалов путем присоединения к ней всех заземля..

ГЗШ 21-10-850А (медь 5х50 до 850 Ампер ) 10 присоединений-IP31

ГЗШ 21-10-850А IP31 предназначена для уравнивания потенциалов путем присоединения к ней всех заземля..

ГЗШ 21-10-850А (медь 5х50 до 850 Ампер ) 10 присоединений-IP54

ГЗШ 21-10-850А IP54 предназначена для уравнивания потенциалов путем присоединения к ней всех заземля..

ГЗШ 21-11-340А (медь 3х25 до 340 Ампер ) 11 присоединений-IP31

ГЗШ 21-11-340А IP31 предназначена для уравнивания потенциалов путем присоединения к ней всех заземля..

ГЗШ 21-11-340А (медь 3х25 до 340 Ампер ) 11 присоединений-IP54

ГЗШ 21-11-340А IP54 предназначена для уравнивания потенциалов путем присоединения к ней всех заземля..

ГЗШ 21-11-475А (медь 4х30 до 475А Ампер) 11 присоединений-IP31

ГЗШ 21-11-475А IP31 предназначена для уравнивания потенциалов путем присоединения к ней всех заземля..

ГЗШ 21-11-475А (медь 4х30 до 475А Ампер) 11 присоединений-IP54

ГЗШ 21-11-475А IP54 предназначена для уравнивания потенциалов путем присоединения к ней всех заземл..

ГЗШ 21-11-625А (медь 4х40 до 625А Ампер) 11 присоединений-IP31

ГЗШ 21-11-625А IP31 предназначена для уравнивания потенциалов путем присоединения к ней всех заземля..
