Рис. 1. Детали шатунно-поршневой группы: 1 – поршень; 2 – поршневой палец; 3 – шатун; 4 – вкладыши; 5 – крышка шатуна; 6 – болты крепления крышки шатуна; 7, 9 – маслосъемные кольца; 8 – расширитель маслосъемных колец; 10 – нижнее компрессионное кольцо; 11 – верхнее компрессионное кольцо

Вам потребуются: переносная лампа, набор плоских щупов, линейка, штангенциркуль, нутромер, микрометр, шабер.

1. Очистите головку поршня от нагара. Если на поршне есть задиры, следы прогара, глубокие царапины, трещины, замените поршень. Прочистите канавки под поршневые кольца. Это удобно делать обломком старого кольца.

2. Подходящим куском проволоки прочистите в поршне отверстия для стока масла.

3. Проверьте на поршне зазоры между кольцами и канавками, предварительно очистив кольца от нагара. Зазоры должны быть следующими:

• 0,04–0,075 мм для верхнего компрессионного кольца;
• 0,03–0,07 мм для нижнего компрессионного кольца;
• 0,03–0,13 мм для маслосъемного кольца.

Так расположены кольца на поршне: А — верхнее компрессионное кольцо; Б — нижнее компрессионное кольцо; В — маслосъемное кольцо.

4. Наиболее точно зазоры можно определить замером колец и канавок на поршне. Для этого замерьте микрометром толщину колец в нескольких местах по окружности, затем с помощью набора щупов замерьте ширину канавок также в нескольких местах по окружности. Вычислите средние значения зазоров (разница между толщиной кольца и шириной канавки). Если хотя бы один из зазоров превышает предельно допустимое значение, замените поршень с кольцами.

5. Осмотрите цилиндры с обеих сторон. Царапины, задиры и трещины не допускаются.

Примечание. При осмотре рекомендуем освещать зеркала цилиндров переносной лампой, так дефекты видны значительно лучше.

6. Измерьте зазоры в замках колец, вставив кольцо в специальную оправку. При отсутствии оправки вставьте кольцо в цилиндр, в котором оно работало (или будет работать, если кольцо новое), продвиньте поршнем как оправкой кольцо в цилиндр, чтобы оно установилось в цилиндре ровно, без перекосов и измерьте щупом зазор в замке кольца.

Зазоры в замках колец должны быть следующими:

• 0,25–0,50 мм для верхнего и нижнего компрессионных колец;
• 0,25–0,75 мм для маслосъемного кольца.

Примечание. Для того чтобы установить кольцо без перекоса, продвиньте его вглубь цилиндра поршнем.

7. Измерьте диаметр цилиндра в двух взаимно перпендикулярных плоскостях (X — вдоль, Y — поперек блока цилиндров) и в трех поясах (А, Б и В), как показано на рис. 2. Для этого необходим специальный прибор — нутромер. Номинальные размеры цилиндров приведены в табл. 1. Овальность не должна превышать 0,015 мм, конусность – 0,01 мм. Если максимальное значение износа больше 0,2 мм или овальность и конусность больше указанных значений, расточите цилиндры до ближайшего ремонтного размера поршней, оставив припуск 0,03 мм на диаметр под хонингование. Затем отхонингуйте цилиндры, выдерживая такой диаметр, чтобы при установке поршня расчетный зазор между ним и цилиндром был 0,03–0,05 мм. Дефектовку, расточку и хонингование блока проводите в мастерских, располагающих специальным оборудованием.

Рис. 2. Схема измерения цилиндра

Табл. 1. Размеры цилиндров и поршней двигателя A16 XER

8. Проверьте отклонение от плоскостности поверхности разъема блока с головкой блока цилиндров. Приложите штангенциркуль (или линейку) к поверхности:

• в продольном и поперечном направлениях;
• по диагоналям поверхности.

В каждом положении плоским щупом определите зазор между линейкой и поверхностью. Это и есть отклонение от плоскостности. Если отклонение больше 0,1 мм, замените блок.

9. Проверьте зазоры между поршнями и цилиндрами. Зазор, определяемый разностью замеренных диаметров цилиндра и поршня, должен быть в пределах 0,03–0,05 мм.

Если зазор не превышает предельно допустимый, можно подобрать поршни из следующего класса, чтобы зазор был как можно ближе к номинальному. Если зазор превышает предельно допустимый, расточите цилиндры и установите поршни ремонтного размера.

Диаметр поршня измеряйте на расстоянии 19 мм от нижнего края юбки поршня в плоскости, перпендикулярной поршневому пальцу.

10. При замене деталей шатунно-поршневой группы необходимо подобрать поршни к цилиндрам по классу и одной группы по массе, поршневые пальцы к поршням по классу и шатуны по массе. Для подбора поршней к цилиндрам вычислите зазор между ними. Для удобства подбора поршней к цилиндрам их делят в зависимости от диаметров на два класса (через 0,05 мм): 00, 05 (см. табл. 1).

В запасные части поставляют поршни номинального размера двух классов и ремонтного размера, увеличенного на 0,5 мм.

Для поршней ремонтных размеров в запчасти поставляют кольца ремонтных размеров, увеличенных на 0,5 мм.

11. Поршневые пальцы с трещинами замените. Палец должен легко входить в поршень от усилия большого пальца руки. Вставьте палец в поршень. Если при покачивании пальца ощущается люфт, замените поршень. При замене поршня подберите к нему палец по зазору. Для этого измерьте диаметры отверстий в бобышках поршня…

12. …и диаметр поршневого пальца. Рассчитайте зазор как разницу диаметров отверстий и пальца. Зазор между поршневым пальцем и отверстиями в поршне должен составлять 0,009–0,015 мм.

Читайте также: Цилиндр для торта свадьбы

13. Замените сломанные кольца и расширитель маслосъемного кольца.

14. Замените шатуны, если они деформированы.

15. Замените шатун, если при разборке двигателя обнаружено, что шатунные вкладыши провернулись в шатуне.

Внимание! Шатуны обрабатывают совместно с крышками, поэтому их нельзя разукомплектовывать.

16. Осмотрите вкладыши. Если на их рабочей поверхности обнаружены риски, задиры и отслоения антифрикционного слоя, замените вкладыши новыми. Все шатунные вкладыши одинаковы и взаимозаменяемы.

17. Измерьте микрометром толщину шатунных вкладышей (табл. 2).

Табл. 2. Параметры шатунных вкладышей двигателя A16 XER

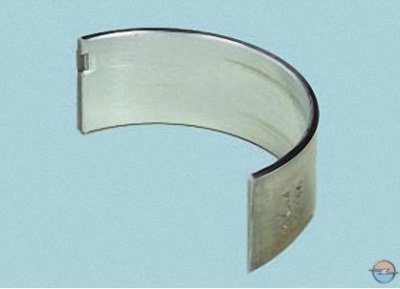

На торцовую поверхность шатунных вкладышей ремонтных размеров нанесена цветная маркировка…

…а на нерабочую поверхность всех вкладышей нанесен код.

18. Измерьте микрометром диаметр Dн шатунных шеек коленчатого вала.

Диаметры шатунных шеек коленчатого вала указаны в табл. 3.

Табл. 3. Диаметры шатунных шеек коленчатых валов двигателя A16 XER

19. Установите вкладыши в шатун и его крышку, затяните болты крепления крышки моментом 25 Н·м и последовательно доверните болты сначала на 30°, а затем на 15°.

20. Измерьте нутрометром диаметр Dп шатунного подшипника в трех местах по ширине вкладыша и определите средний диаметр шатунного подшипника.

21. Рассчитайте зазор подшипника шатуна как разность Dп и Dн. Допустимый зазор подшипника шатуна составляет 0,019–0,071 мм.

Примечание. Наиболее точно зазор подшипника шатуна можно определить, используя специальную деформируемую полосу Plastigage из синтетического волокна. Комплект Plastigage состоит из набора нескольких полосок и шкалы.

22. Для измерения зазора подшипника шатуна с использованием калибровочной проволоки Plastigage положите отрезок проволоки на шатунную шейку коленчатого вала, смажьте шатунные подшипники моторным маслом и установите шатун на шейку коленчатого вала.

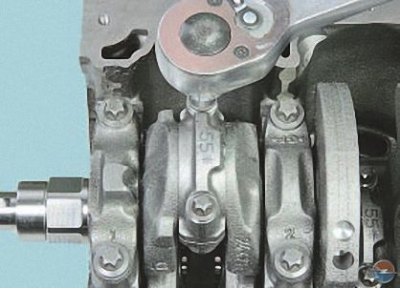

23. Затяните болты крепления крышки моментом 25 Н·м и последовательно доверните болты сначала на 30°, а затем на 15°. При этом нельзя поворачивать шатун относительно коленчатого вала (если измерения проводятся на снятом валу) или вращать коленчатый вал (если вал установлен в двигатель).

24. Снимите крышку шатуна и сравните ширину деформированной проволоки с делениями шкалы. Величине каждого деления шкалы соответствует определенный зазор в подшипнике.

Если фактический зазор меньше предельно допустимого, можно снова использовать вкладыши, которые были установлены.

Если зазор больше предельно допустимого, можно заменить вкладыши на этих шейках новыми номинальной толщины, подходящего класса.

Если шейки коленчатого вала изношены и перешлифованы до ремонтного размера, замените вкладыши ремонтными (увеличенной толщины).

Шейки шлифуют, помимо наличия общего износа, если на них есть забоины и риски или если овальность и конусность составляют более 0,005 мм.

25. Измерьте микрометром толщину коренных вкладышей (табл. 4).

Табл. 4. Параметры коренных вкладышей двигателя A16 XER

26. Измерьте микрометром диаметр Dн коренных шеек коленчатого вала (табл. 5). Фактический зазор между вкладышами коренных подшипников и коренными шейками коленчатого вала определяется по методикам, изложенным для шатунных вкладышей. Допустимый зазор коренного подшипника коленчатого вала составляет 0,005–0,059 мм.

Табл. 5. Диаметры коренных шеек коленчатого вала двигателя A16 XER

Если фактический расчетный зазор меньше предельно допустимого, можно снова использовать вкладыши, которые были установлены.

Если зазор больше предельно допустимого, можно заменить вкладыши на этих шейках новыми номинальной толщины, подходящего класса.

Если шейки коленчатого вала изношены и перешлифованы до ремонтного размера, замените вкладыши ремонтными (увеличенной толщины).

Внимание! При перешлифовке шатунных и коренных шеек коленчатого вала на ремонтный размер необходимо поставить на первой щеке коленчатого вала соответствующее клеймо, например «Ш 0,25» и «К 0,25» соответственно.

Видео:Расточка блока цилиндров Opel ZafiraСкачать

Двигатель Opel Z16XER

Один из самых современных среднелитражных бензиновых двигателей для 3-го поколения машин Opel стал основой силовой установки популярного в первом десятилетии XXI века семейного автомобиля Astra Family. Более того, он успешно «прыгнул» и в следующее десятилетие. После рестайлинга Opel Zafira B он стал основой силовой установки этого лёгкого минивэна.

Видео:Ремонт двигателя Z16XER, Opel Astra HСкачать

История создания

Основой для конструирования нового двигателя Twinport Z16XER стал блок цилиндров рядного 16-клапанного двигателя Z16XEP. Как и у многих других бензиновых двигателей, разработанных для третьей серии автомобилей Opel различных моделей, в новом агрегате инженеры отдали предпочтение двухвальной системе распределения в головке блока цилиндров. Вместо 8 число клапанов стало вдвое больше – 16. На впуске и выпуске на обоих распредвалах работают отдельно два клапана.

Система Double Overall Head Camshaft имеет два главных преимущества:

Учитывая простоту конструкции, такая схема силовой установки завоевала огромную популярность при разработке конструкций новых двс.

Новая ГБЦ также подверглась минимальным переделкам. Она практически полностью повторяет вариант, который с успехом использовался в 140-сильном инжекторном моторе Z18XER для Opel Astra H (2004-2011 г.г.). В новом двигателе инженеры применили ноу-хау – систему перемены фаз газораспределения CVCP. Автопроизводитель Opel стал одним из последних, кто оценил преимущества метода. На машинах фирм-конкурентов к началу XXI века эта система с успехом применялась уже не один год.

Читайте также: Станок для изготовления цилиндров из минваты

На всех двигателях норвичских конструкторов стоит система электронного управления процессом рециркуляции выхлопных газов, в просторечии – клапан EGR. Он устроен таким образом, что некоторое количество выхлопа направляется обратно, в направлении впускного коллектора. Далее следует вторичное дожигание. Это значительно снижает два критически важных показателя:

Впускной коллектор VIS, выполненный из пластика, снабдили и системой регулировки длины и электронным блоком управления барабанной заслонкой. Несколько видоизменился внешний облик головки блока и поддона для стекания масла. Специально для моторов этой серии электронный гигант Siemens выпустил электронную систему управления автомобилем Simtec 75.1.

Надо сказать, что первенство Ecotec во внедрении технологии Twinport (ранее – Port DeActivation) может быть весьма спорным. Более тридцати лет назад похожий механизм T-VIS уже ставился на машины производства японской корпорации Toyota. Главный вопрос, который стоял перед инженерами и тогда, стоит и сейчас – создать одинаковые условия создания топливо-воздушной смеси как при маленьких, так и при больших оборотах.

Создать проект впускного тракта с максимальными показателями мощности и экономичности невозможно, исходя из законов физики. Главное, что мешает – недостаток скорости движения воздуха по направлению в цилиндр. Некачественная смесь плохо сгорает. Простое уменьшение сечения приводит к снижению количества подаваемого воздуха. Ноу-хау Twinport состоит в конструкции тракта с изменяемой геометрией. Для регулировки нагрузок и улучшения процесса смесеобразования тракт снабжается заслонкой.

В 2008 году инженеры осуществили рестайлинг агрегата Z16XER. Вместо датчика массового расхода воздуха (внутри воздуховода приёмной трубки) появился измеритель температуры входящего воздуха. Данные о нагрузке на мотор водитель считывает с датчика давления во впускном коллекторе (под блоком управления).

Европейские и российские покупатели получили возможность увидеть новый двигатель с 2004 года. Он устанавливался на компактные автомобили гольф-класса, сконструированные на платформе Delta II:

Даже такие удивительные модели, как Insigna и Mokka, в результате рестайлинга получали и успешно использовали вместо первоначальных силовых установок агрегаты Z16XER. Типы кузовов машин были самыми разными – седан, хэтчбек, универсал, купе и кабриолет. В 2005-2008 годах с этим мотором по дорогам Европы ездили стильные минивэны Opel Zafira B. Популярность этого мотора «занесла» его в Америку (Chevrolet Orlando) и Италию (FIAT Croma, Alfa Romeo 159).

При крейсерском расходе топлива 7,5 л мотор легко достигает пробега в 250 тыс.км., требуя капитального ремонта.

Видео:Не делайте ошибок при ремонте опеля с мотором Z16-18XERСкачать

Технические характеристики

Бензиновый двигатель Z16XER спроектирован под соблюдение экологических норм выбросов CO2 Euro 4. Наиболее часто применяемый тип масла, которое заливается в данный двигатель – 5w30. Популярная марка – GM Dexos.

Конструкторы Opel из года в год максимально затрудняют автолюбителям доступ до места, где на заводском конвейере выбивается порядковый номер двигателя. Сверить его перед ТО можно методом сканирования данных, зашифрованных на наклейке в правом переднем дверном проёме. Но сам номер там не отображается. Поэтому, чтобы увидеть его, хозяевам Опелей приходится проявлять чудеса акробатики.

На моторе Z16XER номер выбит в максимально затруднённом для свободного доступа месте. Это узкий проём на кромке головки блока. На небольшом кусочке металла, расположенном вертикально, на обратной стороне за масляным фильтром, самостоятельно разглядеть его нереально. Для этого необходимы простейшие подручные средства – фонарь и зеркало с тонкой длинной ручкой.

Максимальная скорость, до которой любопытным водителям доводилось разгонять Опель с установленным на него инжекторным мотором X16XER, составляет 210 км/ч. Но это не значит, что все должны ездить также быстро. Тем более, что это запрещено любыми правилами. Наиболее удобная крейсерская скорость движения – 110-140 км/ч.

Видео:Обслуживание головки блока Z16XER, Z18XER ч.1: снятие ГБЦ (eng sub)Скачать

Надёжность и ремонтопригодность двигателя Z16XER

У автолюбителей есть даты, которые принято измерять в тыс.км. пробега. Речь идёт о процессах ремонта и замены деталей, невнимание к которым может привести к значительным проблемам и расходам. Для Z16XER примерный перечень текущих ремонтов выглядит следующим образом:

• регулировка клапанов – каждые 150 тыс.км. (примерно раз в 10 лет);
• замена воздушного фильтра и свечей зажигания – один раз на 60 тыс.км.;
• обновление ремней (ГРМ и приводного поликлинового) – через 90 тыс.км.;

Несмотря на то, что как и многие другие опелевские моторы, Z16XER отличается достаточной надёжностью, следует постоянно отслеживать работу топливной системы.

Составные части инжектора проверяются в следующем порядке:

1. Соединение мотора и аккумулятора с «массой».
2. Предохранители и реле включения.
3. Топливный насос и фильтр.
4. Датчики впрыска.

Чаще всего на Z16XER выходят из строя датчики:

• положения коленвала;
• фазы;
• разрежения;
• температуры охлаждающей жидкости;
• температуры всасываемой воздушной смеси;
• концентрации кислорода (λ-зонд);
• скорости;
• детонации.

Неисправность электромагнитного клапана и пневматического привода системы изменения геометрии впускного коллектора может привести к серьёзному ухудшению динамики двигателя и резкому росту расхода топлива.

Если ремень ГРМ, замена которого должна производиться через каждые 60 тыс.км. пробега, относится к наиболее прочным составным частям мотора, то настоящей головной болью Z16XER считается расход масла.

Конструкция не предусматривает операций по его снижению, поэтому его нужно доливать по мере необходимости.

Основные причины чрезмерного потребления масла:

• залегание маслосъёмных колец;
• закоксовывание.

Читайте также: Ваз 2115 продувка цилиндров

Для средне- и крупнолитражных моторов класса XER характерно появление шума на пробеге от 100 тыс.км. Этот сигнал означает обязательную проверку шестерёночной группы фаз газораспределения. Процесс последовательно происходит в таком порядке:

1. Дизеление на прогреве.
2. Провалы в тяге во время движения.

Для профилактического ремонта неисправности необходима замена электромагнитных клапанов фазорегулятора или некоторых шестерёнок.

После рестайлинга на двигателе появился теплообменник. Проехав сотню тысяч, водитель вдруг может заметить, что его прокладки уже не обеспечивают нормальной работы. Масло начинает затекать в антифриз. Иногда жидкости могут двигаться в обратном направлении. Замена прокладок не несёт серьёзной финансовой нагрузки. Если потянуть с текущим ремонтом, можно «попасть» на гораздо более крупную сумму.

На машинах, куда в 2005-2008 годах моторы Z16XER ставились вместе с автоматической коробкой передач, нередко диагностировался шум поликлинового ремня при холодном запуске. Проблема и её решение были найдены довольно быстро: вместо обычного шкива на генератор ставится аналогичная деталь с обгонной муфтой.

Первые серийные моторы «выдавали» ещё одну неисправность: из-за неудачной конструкции распределительных валов возникали проблемы с запуском.

Диагностика кодирует эти ошибки P0340 и P0365. Так же, как и в случае с поликлиновым ремнём, причину выявили и устранили. Она состояла в том, что очень быстро рос больше паспортных 1,9 мм зазор между серповидным выступом на валу и датчиком. ЭБУ переставала производить расчёт положения распредвала. Выход из ситуации – замена старых валов на новые, которые выпускаются с 2008 года.

Видео:Надежный, но капризный мотор Opel 1,8 л (Z18XER). Проблемы лучшего двигателя ОпельСкачать

Некоторые другие особенности мотора

Схема продувки цилиндров изготовленной из алюминиевого сплава головки блока – поперечная. Это значит, что каналы впуска и выпуска смеси располагаются на противоположных концах ГБЦ. Сёдла и направляющие втулки клапанов вставлены в головки методом запрессовки. Гидрокомпенсаторы выполняют одновременно две функции – толкателей и передаточных механизмов для воздействия распределительных валов на клапана.

Чип-тюнинг мотора открывает перед его заинтересованными участниками широкие возможности. Существует специализированный модуль для прошивки двигателей Опель. В простонародье он называется, по никнейму автора – «Ледокол». Чиповка добавляет 12-15 л.с., убирает провалы в тяге. Есть одно большое «но» — при следующем заводе водитель рискует попасться на дизеление. Отключение ошибок «чек» и «маслёнка» особого эффекта не дают. Цена вопроса – от 6 до 15 тыс.руб. Стоит ли тратить такие деньги ради призрачной радости в ви де дополнительных 20 км/ч скорости – необходимо задуматься.

Свап мотора в бюджетном варианте лучше всего производить на марку, максимально близкую к Z16XER по техническим параметрам. В данном случае идеальным вариантом является тот же мотор с несколько большим рабочим объёмом – Z18XER. Общий порог затрат после распродажи запчастей отработавшего агрегата может составлять около 20 тыс.руб. Вкупе с дополнительной четвертью сотни лошадиных сил это не выглядит «концом света». Но кроме самого мотора может понадобиться замена коллекторов и дроссельной заслонки. Замена шлангов и резинок в различных местах вокруг места постоянной дислокации мотора – дополнительные расходы, подсчитать которые перед началом свапа невозможно.

Другие варианты моделей моторов, которые можно поставить взамен пришедшего в негодность Z16XER:

Идеальный вариант для свапа – турбированный мотор, который в условиях правильной эксплуатации доставит владельцу массу положительных эмоций своей мощью и скоростью.

Мотор Z16XER стал одним из первых, который инженеры из Ecotec не оснастили гидрокомпенсатором. На предыдущий мотор серии, Z16XE, они ещё ставились. Но в дальнейшем конструкторы от них отказались. Причина кроется в высокой чувствительности механизма к смене показателей вязкости масла. Если вовремя не провести профилактику, то на стадии набора оборотов при прогреве может значительно уменьшиться компрессия. Дальше – хорошо знакомый автолюбителям стук сразу после срабатывания зажигания. Кроме того, ремонт данного механизма не радует хозяев автомашин высоким порогом расходов.

Видео:Opel Astra, Ремонт Двигателя 1.6 Z16XEPСкачать

Отзывы о двигателе Z16XER

К числу наиболее часто проявляющихся недостатков агрегата Z16XER относятся:

• подтекание масла;
• неисправности электромагнитных клапанов фазорегулятора.
• дефекты мембраны системы вентиляции картерных газов.

Впрочем, такие недостатки характерны для большинства двигателей Ecotec. Поэтому, те из автолюбителей , которым приходилось не однажды менять модели Opel, вполне привычны к перечню вопросов текущего профилактического ремонта.

Ранние экземпляры мотора Z16XER и Z18XER получили неудачные распредвалы, из-за чего двигатели просто перестают заводиться. Суть проблемы в следующем: диагностика показывает ошибки с кодами P0340 или P0365. А причина неисправности кроется в увеличении зазора между датчиком распредвала и серповидным выступом на нем. Зазора должен составлять от 0,1 мм до 1,9 мм. Если зазор больше этих параметров, то распределительный вал необходимо заменить. В результате ЭБУ не считывает положение распредвала.

Для устранения неисправности приходится менять распредвал на новый усовершенствованный, который появился на моторах с ноября 2008.

Распространённой проблемой является появление ощутимой вибрации в салоне после 50-60 тыс.км. пробега. Причиной её появления могут быть неисправности мотора или опор, с помощью которых он устанавливается на раму. Наиболее частые вопросы к мотору в этом случае:

• нагар на свечах;
• неисправность катушки зажигания;
• засор форсунок.

Демпфер правого привода, в котором многие видят избавление от проблемы, на самом деле «лечит» асимметрию тяги на участке разгона и торможения. Бороться с вибрацией он не приспособлен.

Несмотря на довольно внушительный перечень проблем, моторы Ecotec, и в их числе Z16XER, исправно выполняют свои функции. Не каждый движок способен без сложных текущих ремонтов пройти четверть миллиона километров по дорогам Европы. Это паспортный пробег, многие автолюбители выжимали из него намного больше.
