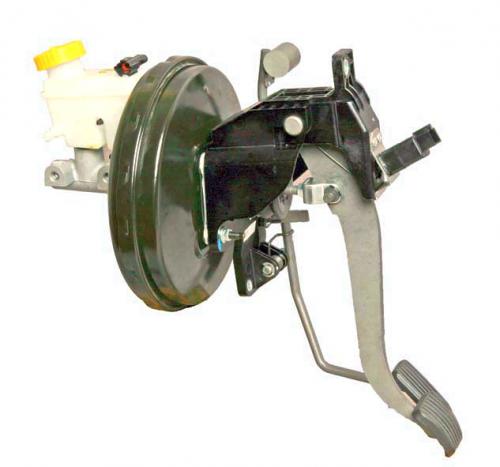

Элементы тормозной системы автомобиля: 1 — главный тормозной цилиндр; 2 — бачок гидропривода; 3 — датчик уровня тормозной жидкости; 4 — вакуумный усилитель; 5 — кронштейн педального узла; 6 — выключатель сигналов торможения; 7— педаль тормоза; 8 — разветвитель, 9 — блок ABS.

Рабочая тормозная система — гидравлическая, двухконтурная, с диагональным разделением контуров. В нормальном режиме, когда система исправна, работают оба контура. При отказе (разгерметизации) одного из контуров другой контур обеспечивает торможение автомобиля, хотя и с меньшей эффективностью. К рабочей тормозной системе относятся тормозные механизмы колес, педальный узел, вакуумный усилитель, главный тормозной цилиндр, бачок гидропривода, блок антиблокировочной системы, а также соединительные трубки и шланги.

Педаль тормоза — подвесного типа. В кронштейне педального узла установлен выключатель сигналов торможения — его контакты замыкаются при нажатии педали тормоза.
Вакуумный усилитель тормозов расположен между педалью тормоза и главным тормозным цилиндром и крепится четырьмя гайками к кронштейну педального узла. Вакуумный усилитель неразборный, при выходе из строя его заменяют новым.

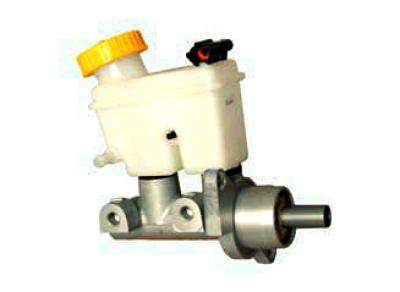

Главный тормозной цилиндр

Главный тормозной цилиндр крепится к корпусу вакуумного усилителя двумя гайками. Сверху на цилиндре установлен общий бачок гидропривода тормозной системы и сцепления, в котором находится запас жидкости. На корпусе бачка нанесены метки максимального и минимального уровней жидкости. В бачке установлен датчик уровня жидкости , который при понижении уровня жидкости ниже отметки MIN включает сигнализатор в комбинации приборов. При нажатии педали тормоза поршни главного цилиндра перемещаются, создавая давление в гидроприводе, которое подводится по трубкам и шлангам к рабочим цилиндрам тормозных механизмов колес.

Видео:Замена заднего тормозного суппорта Chevrolet LacettiСкачать

Элементы тормозного механизма переднего колеса: 1 — тормозные колодки; 2 — диск тормозного механизма; 3 — болт крепления суппорта к направляющему пальцу; 4 — суппорт; 5 — медные уплотнительные шайбы; 6 — болт крепления тормозного шланга; 7 — направляющая колодок; 8 — пружинные скобы; 9 — чехол направляющего пальца; 10 — направляющий палец

Тормозной механизм переднего колеса — дисковый, с плавающим суппортом, включающим в себя однопоршневой колесный цилиндр.
Для более эффективного охлаждения тормозной диск выполнен вентилируемым.
Направляющая тормозных колодок прикреплена к поворотному кулаку, а суппорт крепится двумя болтами к направляющим пальцам, установленным в отверстиях направляющей колодок. На пальцах установлены защитные резиновые чехлы. В отверстия для пальцев направляющей колодок закладывается пластичная смазка.
При торможении давление жидкости в гидроприводе тормозного механизма возрастает и поршень, выдвигаясь из колесного цилиндра, выполненного как одно целое с суппортом, прижимает внутреннюю тормозную колодку к тормозному диску.
Затем суппорт (за счет перемещения направляющих пальцев в отверстиях направляющей колодок) сдвигается относительно диска, прижимая к нему наружную тормозную колодку. В корпусе цилиндра установлен поршень с уплотнительным резиновым кольцом. За счет упругости этого кольца между диском и колодками тормозного механизма поддерживается постоянный оптимальный зазор.

Тормозной механизм заднего колеса — дисковый, с плавающим суппортом, включающим в себя однопоршневой рабочий цилиндр.

Тормозной механизм заднего колеса: 1 — диск тормозного механизма; 2 — направляющая колодок; 3 — пружинная скоба; 4 — чехол направляющего пальца; 5 — штуцер прокачки гидропривода тормозов; 6 — суппорт; 7 — болт крепления суппорта к направляющему пальцу; 8 — щит тормозного механизма; 9 — тормозные колодки

По конструкции и принципу действия тормозной механизм заднего колеса аналогичен тормозному механизму переднего колеса.

Элементы тормозного механизма заднего колеса: 1 — направляющая колодок; 2 — пружинная скоба; 3 — тормозные колодки; 4 — суппорт; 5 — болт крепления суппорта к направляющему пальцу; 6 — медная уплотнительная шайба; 7 — болт крепления тормозного шланга; 8 — направляющий палец; 9 — чехол направляющего пальца

Читайте также: Ремкомплект главного тормозного цилиндра классика

Направляющая колодок прикреплена к кулаку задней подвески.
Тормозной диск, в отличие от диска тормозного механизма переднего колеса, не вентилируемый.
В центральной части тормозного диска расположен механизм стояночного тормоза. Механизм стояночного тормоза барабанный, с двумя тормозными колодками. По конструкции он напоминает обычный барабанный тормозной механизм.

Видео:Шевроле Лачетти ремонт задних суппортов.Скачать

Механизм стояночного тормоза: 1 — передняя колодка; 2 — чашка пружины; 3 — стяжная пружина передней колодки; 4 — распорная планка; 5 — стяжная пружина задней колодки; 6 — прижимная пружина распорной планки; 7 — задняя колодка; 8 — рычаг привода стояночного тормоза; 9 — трос стояночного тормоза; 10 — нижняя стяжная пружина; 11 — регулятор зазора; 12 — щит тормозного механизма

Тормозным барабаном для него является внутренняя сторона центральной части тормозного диска.

Элементы механизма стояночного тормоза: 1 — диск тормозного механизма; 2 — опорная стойка; 3 — прижимная пружина колодки; 4 — передняя колодка; 5 — стяжная пружина передней колодки; 6 — распорная планка; 7 — фиксирующая пластина; 8 — стяжная пружина задней колодки; 9 — прижимная пружина распорной планки; 10 — задняя колодка; 11 — щит тормозного механизма; 12 — чашка пружины; 13 — нижняя стяжная пружина; 14 — резьбовой наконечник регулятора; 15 — гайка регулятора; 16 — наконечник регулятора

Все детали механизма стояночного тормоза закреплены на щите тормозного механизма. На задней колодке установлен рычаг привода стояночного тормоза, за который зацеплен трос стояночного тормоза. Верхние концы колодок прижимаются стяжными пружинами к распорной планке, а нижние концы — к регулятору зазора между колодками и внутренней поверхностью диска. Регулятор представляет собой распорную планку, состоящую из двух наконечников и гайки. Один наконечник резьбовой. При вращении гайки длина регулятора изменяется за счет резьбового наконечника, в результате чего регулятор разводит или сводит колодки.
Привод стояночной тормозной системы — ручной, механический, тросовый, на задние колеса. Он состоит из рычага с тягой и регулировочной гайкой, уравнителя, двух тросов и механизмов стояночного тормоза в тормозных механизмах задних колес.

Рычаг стояночного тормоза: 1 — тяга с уравнителем тросов; 2 — фиксатор гайки; 3 — палец тяги; 4 — регулировочная гайка; 5— рычаг стояночного тормоза; 6 — выключатель сигнализатора включения стояночного тормоза и неисправности тормозной системы

Рычаг стояночного тормоза, закрепленный между передними сиденьями на туннеле пола, соединен с двумя тросами через тягу и уравнитель. Задние наконечники тросов соединены с рычагами привода стояночного тормоза, закрепленными на задних колодках.
Регулировка стояночного тормоза осуществляется вращением регулировочной гайки, расположенной на тяге с уравнителем тросов.
Все автомобили оснащаются антиблокировочной системой тормозов (ABS).

Блок ABS: 1 — блок управления; 2 — отверстие для подсоединения трубки главного тормозного цилиндра; 3 — отверстие для подсоединения трубки тормозного механизма левого переднего колеса; 4 — отверстие для подсоединения трубки тормозного механизма правого переднего колеса; 5 — отверстие для подсоединения трубки тормозного механизма левого заднего колеса; 6 — насос; 7 — отверстие для подсоединения трубки тормозного механизма правого заднего колеса; 8 — гидравлический блок;

Тормозная жидкость из главного тормозного цилиндра поступает в блок ABS, а из него к тормозным механизмам всех колес. Блок ABS, закрепленный в моторном отсеке на левом лонжероне, около щитка передка, состоит из гидравлического блока, модулятора, насоса и блока управления. ABS действует в зависимости от сигналов датчиков скорости вращения колес. Датчики — индуктивного типа.
Датчик скорости переднего колеса установлен в отверстии поворотного кулака и закреплен винтом.

Видео:Ремонт заднего тормозного суппорта Chevrolet Lacetti - Nubira - Aveo Вторые рукиСкачать

Читайте также: Блок цилиндров уаз 514

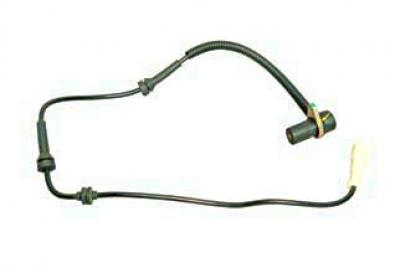

Датчик скорости переднего колеса

Задающий диск датчика напрессован на корпус наружного шарнира привода.
Датчик скорости заднего колеса встроен в ступицу заднего колеса.
В случае выхода из строя датчика скорости заднего колеса необходимо заменить ступицу вместе с датчиком. При торможении автомобиля блок управления ABS определяет начало блокировки колеса и открывает соответствующий клапан модулятора для сброса давления рабочей жидкости в канале. Клапан открывается и закрывается несколько раз
в секунду, поэтому убедиться в том, что ABS работает, можно по слабому дрожанию педали тормоза в момент торможения. В ABS встроена система распределения тормозных сил (EBD), которая выполняет функцию регулятора давления в гидроприводе тормозных механизмов задних колес. Если при торможении автомобиля задние колеса начинают блокироваться, впускные клапаны тормозных механизмов задних колес в модуляторе переключаются в режим поддерживания постоянного давления, препятствуя дальнейшему возрастанию давления в рабочих цилиндрах задних тормозных механизмов. При неисправности ABS тормозная система сохраняет работоспособность, но при этом возможна блокировка колес. В этом случае в память блока записывается код неисправности, который считывается с помощью специального оборудования в сервисном центре. С ABS объединена антипробуксовочная система (TCS), использующая сигналы датчиков скорости вращения колес.
Управляет антиблокировочной системой блок управления ABS.

Устройство тормозной системы

Педаль тормоза — подвесного типа. В кронштейне педального узла установлен выключатель сигналов торможения — его контакты замыкаются при нажатии педали тормоза.

Вакуумный усилитель тормозов расположен между педалью тормоза и главным тормозным цилиндром и крепится четырьмя гайками к кронштейну педального узла. Вакуумный усилитель неразборный, при выходе из строя его заменяют новым.

Видео:Как утопить поршень заднего суппорта: без тисков и съёмников!Скачать

Тормозной механизм переднего колеса — дисковый, с плавающим суппортом, включающим в себя однопоршневой колесный цилиндр.

Для более эффективного охлаждения тормозной диск выполнен вентилируемым.

Направляющая тормозных колодок прикреплена к поворотному кулаку, а суппорт крепится двумя болтами к направляющим пальцам, установленным в отверстиях направляющей колодок. На пальцах установлены защитные резиновые чехлы. В отверстия для пальцев направляющей колодок закладывается пластичная смазка.

При торможении давление жидкости в гидроприводе тормозного механизма возрастает и поршень, выдвигаясь из колесного цилиндра, выполненного как одно целое с суппортом, прижимает внутреннюю тормозную колодку к тормозному диску.

Затем суппорт (за счет перемещения направляющих пальцев в отверстиях направляющей колодок) сдвигается относительно диска, прижимая к нему наружную тормозную колодку. В корпусе цилиндра установлен поршень с уплотнительным резиновым кольцом. За счет упругости этого кольца между диском и колодками тормозного механизма поддерживается постоянный оптимальный зазор.

Читайте также: Цилиндр личинка для замка apecs premier

Направляющая колодок прикреплена к кулаку задней подвески.

Тормозной диск, в отличие от диска тормозного механизма переднего колеса, не вентилируемый.

В центральной части тормозного диска расположен механизм стояночного тормоза. Механизм стояночного тормоза барабанный, с двумя тормозными колодками. По конструкции он напоминает обычный барабанный тормозной механизм.

Видео:Устройство саморазводящегося рабочего тормозного цилиндра.Скачать

Тормозным барабаном для него является внутренняя сторона центральной части тормозного диска.

Привод стояночной тормозной системы — ручной, механический, тросовый, на задние колеса. Он состоит из рычага с тягой и регулировочной гайкой, уравнителя, двух тросов и механизмов стояночного тормоза в тормозных механизмах задних колес.

Регулировка стояночного тормоза осуществляется вращением регулировочной гайки, расположенной на тяге с уравнителем тросов.

Все автомобили оснащаются антиблокировочной системой тормозов (ABS).

Датчик скорости переднего колеса установлен в отверстии поворотного кулака и закреплен винтом.

Задающий диск датчика напрессован на корпус наружного шарнира привода.

Датчик скорости заднего колеса встроен в ступицу заднего колеса.

Видео:Ремонт задних суппортов. Шевроле лачетти.Скачать

В случае выхода из строя датчика скорости заднего колеса необходимо заменить ступицу вместе с датчиком. При торможении автомобиля блок управления ABS определяет начало блокировки колеса и открывает соответствующий клапан модулятора для сброса давления рабочей жидкости в канале. Клапан открывается и закрывается несколько раз

в секунду, поэтому убедиться в том, что ABS работает, можно по слабому дрожанию педали тормоза в момент торможения. В ABS встроена система распределения тормозных сил (EBD), которая выполняет функцию регулятора давления в гидроприводе тормозных механизмов задних колес. Если при торможении автомобиля задние колеса начинают блокироваться, впускные клапаны тормозных механизмов задних колес в модуляторе переключаются в режим поддерживания постоянного давления, препятствуя дальнейшему возрастанию давления в рабочих цилиндрах задних тормозных механизмов. При неисправности ABS тормозная система сохраняет работоспособность, но при этом возможна блокировка колес. В этом случае в память блока записывается код неисправности, который считывается с помощью специального оборудования в сервисном центре. С ABS объединена антипробуксовочная система (TCS), использующая сигналы датчиков скорости вращения колес.

Управляет антиблокировочной системой блок управления ABS.
