Задний тормозной цилиндр поло седан 2011 устройство

Несмотря на несложность процедуры замены, в гаражных условиях проводить ремонт не рекомендовано. Отсутствие опыта и систематической практики в обслуживании приводит к нарушениям технологии установки, некачественной сборке.

В конечном итоге, тормозной контур Фольксваген Поло седан работает неисправно. Все же подстрахуйтесь мастерами СТО.

Видео:Устройство саморазводящегося рабочего тормозного цилиндра.Скачать

Стоимость и артикулы

В таблице приведены оригинальные каталожные артикулы изготовителей, а также качественные аналоги, заменители.

Видео:Замена заднего тормозного цилиндра VW Polo Sedan и Skoda RapidСкачать

Последовательность действий при замене бачка главного тормозного цилиндра в сборе

Подготовительный этап: набор автомобильных инструментов, новые запчасти, детали, медицинский шприц или груша, отвертка с наконечниками.

• автомобиль Фольксваген Поло седан устанавливаем на ровную платформу, использовать смотровой канал или подъемный механизм не нужно;
• по периметру обеспечиваем свободный доступ к колесам, поддомкрачиваем «нужное» колесо, демонтируем его;
• сбрасываем клемму АКБ во избежание короткого замыкания, повреждения электрической проводки;
• отворачиваем крышку (ГТЗ) главного тормозного цилиндра, снимаем его;
• откачиваем шприцом (грушей) оставшуюся жидкость;

Водителю на заметку. На моделях Фольксваген Поло седан с коробкой передач механического типа бачок ГТЗ служит одновременно емкостью для гидравлического привода сцепления. Это необходимо знать и учитывать при проведении ремонтных работ. Бак разделен на три секции, которые соединены с ГТЗ. Сжимаем концы хомута, сдвигаем шланг вниз, отсоединяем колодку с проводами питания.

• Заглушаем шланги во избежание пролива жидкости. Вкручиваем крышку на горловину, предотвращаем попадание грязи внутрь;
• снимаем корпус воздушного очистительного элемента, воздуховода, отсоединяем колодку проводов от датчика;
• демонтируем бачок, извлекаем стержень, заменяем соединительные втулки, прокладки, устанавливаем новый бачок на штатное место Volkswagen Polo.

Видео:замена тормозных цилиндров на поло седанСкачать

Последовательность действий при замене ГТЗ в сборе

• устанавливаем машину на ровную площадку, отключаем клемму аккумулятора во избежание короткого замыкания;
• отсоединяем проводку, контакты;
• демонтируем бачок ГТЗ. Процедура детальным образом описана выше;
• отводим патрубки подачи и обратки в сторону, заглушаем их ветошью во избежание пролива жидкости;
• заменяем тормозной цилиндр в сборе, собираем конструкцию вновь.

Аналогичные действия проводим с другими тормозными контурами по мере необходимости. По завершении заливаем новую тормозную жидкость, удаляем воздушную пробку, прокачиваем систему.

Видео:Как утопить поршень заднего суппорта: без тисков и съёмников!Скачать

Первичные признаки неисправности цилиндра

• снижение эффективности торможения;
• жидкость в контуре сменила цвет на темный;
• при нажатии на педаль тормоза автомобиль Volkswagen Polo уводит в сторону;
• на центральной приборной панели сигнализирует индикатор о наличии поломки в тормозном контуре.

Видео:Самая подробная замена задних тормозных колодок на VW polo. Клинит ручник? - обслуживаем тормозаСкачать

Рекомендации по замене

Опытные мастера рекомендуют заменять одновременно по два цилиндра. Тормозной контур срабатывает по принципу диагонали: переднее левое – заднее правое и переднее правое – заднее левое колесо. Установив две новых запчасти, вы обеспечите максимальную работоспособность тормозной системы.

При условии соблюдения рекомендаций, правил установки ресурс эксплуатации до ремонта превышает отметку в 65 – 80 тыс. км. пробега. Обязательное условие – систематическая замена тормозной жидкости, соответствие маркировки DOT заводским артикулам.

Видео:Как надеть пыльник тормозного цилиндра, простой и эффективный способ.Скачать

Замена задних тормозных колодок на Фольксваген Поло (барабан)

Процедура занимает около 2 часов, зато можно сэкономить деньги, которые пришлось бы заплатить за обслуживание автомобиля в сервисном центре. Именно о снятии и установке колодок своими руками пойдёт речь ниже.

Видео:Замена задних тормозных колодок и барабанов на автомобиле Volkswagen Polo SedanСкачать

Регламент замены задних колодок

Регламент ТО не предусматривает эксплуатационного лимита. Действовать следует согласно рекомендациям завода производителя, который советует проводить замену задних колодок после прохождения 45 тыс. км. Другие причины:

• Толщина накладки достигла критической отметки 2,5 мм.
• Обнаружено замасливание.
• Есть повреждения: бородки, трещины либо сколы.
• Накладка отошла от металлического основания.

Обновление колодок выполняется комплектом, независимо от состояния других элементов. Если провести смену на одном колесе, это неизбежно приведёт к неравномерному торможению машины в экстренных ситуациях.

Возникает справедливый вопрос, что ставить: оригинал или аналог. Об этом читайте ниже.

Видео:главный тормозной цилиндрСкачать

Какие колодки поставить?

На Фольксваген Поло седан предусмотрена установка двух видов барабанов и колодок:

Рекомендуется ставить оригинальные детали, указанные в таблице.

Теперь можно приступать к работе, предварительно подготовив инструменты.

Видео:ТАЗОБУДНИ #33 Задний тормозной цилиндр/ Как разобрать/ Как починить/ Замена ремкомплектаСкачать

Инструменты и материалы

Для снятия и установки колодок понадобятся следующие инструменты:

• Для демонтажа колёс подготовьте баллонный ключ № 17.
• Домкрат.
• Монтировка.
• Ключ Torx T-30.
• Плоскогубцы.
• Крестообразная и плоская отвёртка.
• Литиевая смазка G 052150А2.

Если этого материала нет в наличии, рекомендуем использовать пластичную смазку G 000650. Приступим к работе. Алгоритм действий расписан ниже.

Видео:Тормозной цилиндр. Ремонт. Что внутри и как работаетСкачать

Замена задних колодок на Поло седан

Установите автомобиль на ровную поверхность и зафиксируйте его с помощью «башмаков» или включите любую скорость. Опустить вниз рычаг стояночного тормоза. Используя домкрат, автомобиль приподнимается для снятия колеса.

Нельзя нажимать на педаль тормоза. Вылезут поршни колёсного цилиндра.

1. Вооружившись Torx T-30, открутите болт, фиксирующий барабан с колёсной ступицей, как показано на рисунке.
2. Чтобы облегчить процесс снятия сведите колодки. Затем, снимается резиновая заглушка. В паз, вставляется отвёртка.
3. Нужно намотать храповик автоматической регулировки зазоров на резьбовой наконечник. Наша цель: сократить длину распорной планки (колодки сдвигаются к центру). Тем самым, снимается блокировка демонтажа барабана. Движемся сверху вниз, а не наоборот.
4. Отвёрткой подденьте нижнюю часть пружины регулировочного рычага и демонтируйте её.
5. Снимаем скобу опорной стойки.
6. Обратите внимание на процесс снятия опорной стойки. Сначала её подевают отвёрткой. После чего стойку нужно снять.
7. Отводим нижнюю часть назад. Выводим носок из опорной пластины. После чего, необходимо снять нижнюю стяжную пружину, как показано на рисунке.
8. Следующее, что надо сделать, это сдвинуть носки, расположенные в верхней части, с поршней колёсного цилиндра. Затем отвести узел от тормозного щита. Демонтировать распорную планку вместе с наконечником. Снять регулировочный рычаг автоматического контроля зазоров.
9. Снимается верхняя стяжная пружина и колодка, расположенная спереди.
10. Удерживая рычаг привода ручника, работая пассатижами, потяните за наконечник заднего троса стояночного тормоза. Отсоедините его и извлеките вторую.
11. Важно, перед монтажом новых колодок, тщательно зачистить резьбу наконечника распорной планки и храповика. После описанной процедуры необходимо смазать резьбу. Наносим литиевую либо пластичную смазку. Установка новых задних колодок проводится в обратной последовательности.

Выполнив замену задних тормозных колодок, следует заключительный аккорд: настройка работы механизма.

Видео:VW, SKODA обслуживание задних тормозных механизмов с барабанами.Скачать

Видео по снятию и установке задних колодок

Видео:ИЗ-ЗА ЭТОГО КЛИНИТ ТОРМОЗНОЙ БАРАБАН И БАРАБАННЫЕ КОЛОДКИ НА ВСЕХ ФОЛЬКСВАГЕНАХ.Скачать

В заключение

Несмотря на сложности, работу можно выполнить своими руками. Хотя есть существенные трудности: большое количество деталей и обязательное соблюдение последовательных действий.

Видео:Замена задних тормозных колодок и цилиндров VW PoloСкачать

Тормозная система Поло Седан — Неисправности

Автомобиль Volkswagen Polo седан оборудован двумя независимыми тормозными системами: рабочей и стояночной. Первая, оснащенная гидравлическим приводом, обеспечивает торможение при движении автомобиля, вторая затормаживает автомобиль на стоянке. Рабочая система двухконтурная, с диагональным соединением тормозных механизмов передних и задних колес. Один контур гидропривода обеспечивает работу правого переднего и левого заднего тормозных механизмов, другой — левого переднего и правого заднего.

При отказе одного из контуров рабочей тормозной системы используется второй контур, обеспечивающий остановку автомобиля с достаточной эффективностью.

В гидравлический привод включен вакуумный усилитель. На автомобили в комплектациях Comfortline и Highline установлены анти-блокировочная система (ABS) и, по заказу, входящая в нее система курсовой устойчивости (ESP).

Стояночная тормозная система с тросовым приводом на тормозные механизмы задних колес.

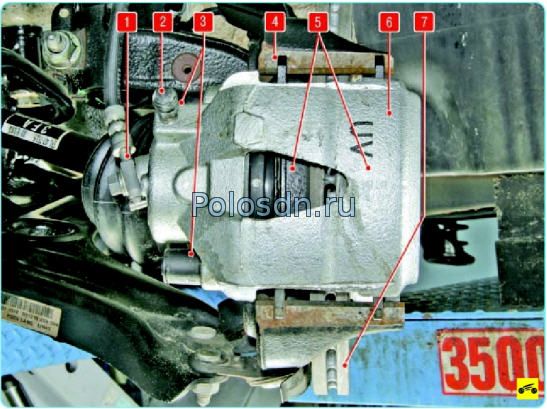

Тормозной механизм переднего колеса дисковый, с автоматической регулировкой зазора между колодками 5 и диском 7, с плавающей скобой. Подвижная (плавающая) скоба представляет собой суппорт 6 с однопоршневым рабочим цилиндром. Направляющая 4 колодок выполнена за одно целое с поворотным кулаком. Подвижная скоба прикреплена направляющими пальцами 3, ввернутыми в резьбовые отверстия направляющей колодок. Направляющие пальцы смазаны консистентной смазкой и защищены пластмассовыми втулками. В полости рабочего цилиндра установлен поршень с уплотнительным кольцом. За счет упругости этого кольца поддерживается оптимальный зазор между колодками и вентилируемым диском. При торможении поршень под давлением жидкости прижимает внутреннюю колодку к диску, под воздействием силы реакции суппорт перемещается на пальцах и наружная колодка тоже прижимается к диску при этом силы прижатия колодок оказываются одинаковыми. При растормаживании поршень за счет упругости уплотнительного кольца отводится от колодки, в результате чего между колодками и диском образуется небольшой зазор.

Главный тормозной цилиндр типа «тандем» гидравлического привода тормозов состоит из двух отдельных камер, соединенных с независимыми гидравлическими контурами. Первая камера связана с правым передним и левым задним тормозными механизмами, вторая — с левым передним и правым задним.

На главный цилиндр через резиновые соединительные втулки установлен бачок 3, горловина которого закрыта пробкой 2, а внутренняя полость разделена перегородками на два отсека. Каждый отсек питает одну из камер главного тормозного цилиндра.

При нажатии на педаль тормоза поршни главного тормозного цилиндра начинают перемещаться, рабочими кромками манжет перекрывают компенсационные отверстия, камеры и бачок разобщаются и начинается вытеснение тормозной жидкости.

В верхней половине корпуса бачка установлен датчик 4 уровня тормозной жидкости. При падении уровня жидкости ниже допустимого в комбинации приборов загорается сигнальная лампа неисправного состояния тормозной системы.

Вакуумный усилитель Поло седан 5 , установленный между механизмом педали и главным тормозным цилиндром, при торможении создает за счет разрежения во впускной трубе двигателя через шток и поршенв первой камеры главного цилиндра дополнительное усилие, пропорциональное усилию от педали.

В шланге, соединяющем вакуумный усилитель с впускной трубой, установлен обратный клапан. Он удерживает разрежение в усилителе при его падении во впускной трубе и препятствует попаданию топливовоздушной смеси в вакуумный усилитель.

Тормозной механизм заднего колеса барабанный, с автоматической регулировкой зазора между колодками и барабаном. Тормозные колодки 1 и 7 приводятся в действие одним гидравлическим рабочим цилиндром 5 с двумя поршнями. Оптимальный зазор между барабаном и колодками поддерживается механическим регулятором, состоящим из клина 13, распорной планки 3 и пружины 12. По мере износа накладок колодок пружина 12 оттягивает клин 13 в увеличивающийся зазор между пазом распорной планки и ребром передней колодки, компенсируя этот зазор.
Стояночный тормоз, приводимый в действие механически, состоит из рычага, установленного на основании кузова между передними сиденвями, переднего троса с регулировочным устройством и уравнителем, к которому присоединены два задних троса. Наконечники задних тросов соединены с разжимными рычагами тормозных механизмов задних колес. Разжимные рычаги воздействуют на задние тормозные колодки 7 после упора передних колодок 1 в тормозной барабан через распорную планку 3.

Трос 10 стояночного тормоза, натягиваясв, поворачивает разжимной рычаг 9 и через распорную планку прижимает переднюю колодку к тормозному барабану. Получив жесткий упор о распорную планку, разжимной рычаг прижимает к тормозному барабану заднюю колодку. После опускания рычага стояночного тормоза колодки отходят от барабана под действием стяжных пружин 6 и 11.

Стояночный тормоз не требует особого ухода.

Антиблокировочная система тормозов (ABS) состоит из датчиков частоты вращения колес, выключателя стоп-сигналов, гидроэлектронного блока управления и сигналвной лампы. Кроме того, антиблокировочная система оборудована системой самодиагностики, выявляющей неисправности ее компонентов, и предусматривает функции поддержания работы при отказах системы.

Гидроэлектронный блок управления

ABS служит для регулирования давления в тормозных механизмах всех колес при торможении в сложных дорожных условиях, что предотвращает блокировку колес.

Система ABS обеспечивает следующие преимущества:

— объезд препятствий с более высокой степенью безопасности, в том числе и при экстренном торможении;

— сокращение тормозного пути при экстренном торможении с сохранением курсовой устойчивости и управляемости автомобиля, в том числе и в повороте.

Гидроэлектронный блок управления (модуль) ABS получает информацию о скорости движения автомобиля, направлении движения и дорожных условиях от датчиков частоты вращения колес. После включения зажигания модулв ABS подает напряжение на датчики, в которых используется эффект Холла. Датчики генерируют выходной сигнал в виде прямоугольных импульсов. Сигнал изменяется пропорционально частоте вращения импульсного кольца датчика, встроенного в уплотнение подшипника передней ступицы и непосредственно в заднюю ступицу.

На основе этой информации гидроэлектронный блок управления определяет оптимальный режим торможения колес.

Для диагностики и ремонта антиблоки ровочной системы тормозов требуются специальное оборудование и оснастка, поэтому в случае выхода ее из строя обращайтесв на специализированную станцию технического обслуживания.

Гидравлическая система тормозов объединена в единое целое металлическими трубками и шлангами. Система заполнена специалвной тормозной жидкостью DOT-4.

Некоторые водители, стремясь поменьше изнашивать тросы стояночного тормоза, стараются реже им пользоваться.

Такая «экономия» приводит к обратному результату: трос, редко перемещаясь в оболочке, постепенно теряет подвижность, его заклинивает, в результате трос обрывается. Поэтому пользуйтесь стояночным тормозом во всех случаях, когда это необходимо. Свободный ход педали тормоза при неработающем двигателе должен быть примерно 1,0-8,0 мм. Слишком малый свободный ход свидетельствует о неправильной начальной установке педали тормоза или заедании рабочего цилиндра, обусловливает повышенный расход топлива и ускоренный износ тормозных колодок. Слишком большой свободный ход — признак сверхнормативных зазоров в механизме педали или нарушения герметичности гидропривода тормозной системы. Если свободный ход уменьшается при неоднократном нажатии на педаль, т.е. она становится «жестче», в системе воздух. Если полный ход педали начинает увеличиваться, система негерметична.

Если при торможении педаль тормоза всегда начинает вибрировать, вероятнее всего, покороблены тормозные диски. К сожалению, в такой ситуации их надо только менять, причем сразу оба. Периодически появляющаяся и исчезающая вибрация педали при резком торможении автомобиля, оснащенного анти-блокировочной системой тормозов, сопровождает работу этой системы и не является признаком неисправности.

Если при торможении машину начинает тянуть в сторону, проверьте рабочие цилиндры: возможно, потребуется их замена.

Если в передней подвеске появился стук, пропадающий при торможении, проверьте затяжку направляющих пальцев суппорта. После замены тормозных колодок до начала движения обязательно несколько раз нажмите на педаль тормоза — поршни в рабочих цилиндрах должны встать на место.
