Отборные устройства давления ОУ и закладные конструкции ЗК

Отборное устройство давления – это монтажный элемент, с помощью которого осуществляется присоединение контрольно-измерительных приборов (манометров, датчиков, реле) и средств автоматизации к трубопроводам, газоходам, воздуховодам, технологическому оборудованию, коммуникациям и т.п.

Отборные устройства (далее сокр. ОУ) служат для отбора импульса давления в технологических трубопроводах, а так же для снижения температуры измеряемой среды (Тис), что позволяет продлить срок службы измерительных приборов. Отборное устройство для манометра – наиболее востребованный вид устройства.

Видео:Гидрозамок и управляемый обратный клапан.Скачать

Факторы, влияющие на стоимость отборного устройства давления

Стоимость отборного устройства (примеры цен ОУ см. ниже) зависит от вида, материала и конструктивного исполнения и условий эксплуатации отборных устройств, которые в свою очередь определяется следующими основными параметрами:

1. Среда в трубопроводе
Контролируемая среда в трубопроводе может иметь разные агрегатные состояния (жидкая, газообразная или переходная — пар), может быть агрессивной (растворы кислот и щелочей) или неагрессивной, но кристаллизующейся (вода, антифриз), или вязкой (нефтепродукты, масло) и т.п.

2. Давление в трубопроводе
Общепромышленные отборные устройства применяются при контроле давление в трубопроводе в диапазоне от минус 0,1МПа(разряжение) до избыточного в плюс 40МПа (свыше применяются специальные ОУ и ЗК).
Также при выборе ОУ и ЗК должна учитываться возможность и вероятность гидроудара (резкого скачка давления в системе) для подавления, которого обычно применяют петлевые импульсные трубки Перкинса (отводы сифонные), демпферы и разнообразные гасители пульсаций.

Читайте также: Полулунные створки аортального клапана

3. Температура измеряемой среды — Тис
Общепромышленные стальные ОУ и ЗК применяются при температура измеряемой среды (Тис) обычно в диапазоне от минус 60 0 С до плюс 565 0 С (свыше применяются специальные ОУ и ЗК).

4. Вид присоединения отборных устройств
Установка, присоединение конструкций к трубопроводу определяется видом контрольно-измерительного прибора, способом его монтажа (штуцерный, фланцевый и т.п.), видом запорной арматуры (кран, клапан, вентиль), конструктивом трубопровода или аппарата, наличием теплоизоляции и другими факторами. Присоединение может быть резьбовое, под сварку, фланцевое и др. В зависимости от расположения трубопровода устанавливается отборное устройство прямое (при вертикальном расположении трубопровода («стояк»)) или угловое ОУ (при горизонтальном расположении («лежак»)).

Параметры рабочей среды, материал, из которого должно быть изготовлено ОУ, давление в трубопроводе, температура измеряемой среды должны быть указаны при их заказе и входят в форму обозначения ОУ.

Наиболее распространенный материал, из которого изготавливается ОУ и ЗК: конструкционная сталь 20(Ст.20), 09Г2С, нержавеющая сталь 12Х18Н10Т, 10Х17Н13М3Т.

Оптовые цены на самые востребованные отборные устройства давления (прямой или угловой отвод с краном)
При монтаже на трубопровод с Ду менее 100мм, рекомендуется применять усиленное исполнение УО.

а) Низкотемпературные отборные устройства (ОУ до 70 0 С):
Прямое отборное устройство 1,6-70-Ст20-МП (до 1,6МПа, кран-11Б38бк, М20х1,5)
цена – 425 руб. (усиленное – цена 586 руб).
Угловое отборное устройство 1,6-70-Ст20-МУ (до 1,6МПа, кран-11Б38бк, М20х1,5)
цена – 436 руб. (усиленное – цена 695 руб).

б) Высокотемпературные отборные устройства (ОУ до 225 0 С, в т.ч. на пар):
Прямое отборное устройство 1,6-225-Ст20-МП
цена – 510 руб. (усиленное – цена 758р).
Угловое отборное устройство 1,6-225-Ст20-МУ
цена – 510 руб. (усиленное – цена 758р).

Все цены указаны на базовое исполнение, без учета НДС=20%, стоимости тары и расходов на отгрузку при оптовом заказе.
Срок изготовления — в течение 10…15 рабочих дней.

Дополнительная информация об отборных устройствах ОУ и закладных конструкциях ЗК

Отборные устройства (далее сокр. ОУ) представляют собой металлические элементы, предназначенные для монтажа контрольно-измерительных приборов, изготовленных из стали различных марок. Монтируются на промышленных коммуникациях и технологических трубопроводах.

По чертежам ЗК14 изготавливаются: устройства отборные ЗК14 и устройство разряжения.
По чертежам ЗК4 изготавливаются закладные конструкции: бобышки, бобышки с фланцем, пробки, расширители, штуцера, закладные трубы и т.д.

Общие рекомендации и указания

В связи с тем, что клапан (кран, вентиль) в нормальных условиях эксплуатации имеет температуру, близкую к температуре окружающей среды, отборные устройства с кольцеобразной (петлевой) трубкой Перкинса допускается применять для измерения давления среды с температурой выше 90С, если материал технологического трубопровода выполнен из углеродистой стали.

При установке закладных конструкций на трубопроводах малого диаметра (менее 100мм) следует определить необходимость укрепление отверстия в соответствии с пособием РМ4-266-93.

При выявлении необходимости укрепления отверстия до приварки закладной конструкции к трубопроводу следует приварить штуцер по сборнику СЗК4-2-93 ч.2

Назначение рабочего давления для коррозионноактивных сред с учетом расчетного коррозионного износа внутренней поверхности отборрного устройства за расчетный срок службы трубопровода производится на основании пособия РМ14-12-92.

Читайте также: Кэм 19 01 12в клапан электромагнитный пневматический

Отборные устройства давления ЗК14

Стоимостью отборных устройств ЗК-14 и закладных конструкций ЗК-4 — см. прайс-лист (цены на сентябрь 2017г).

Закладные конструкции ЗК14 представляют собой металлические элементы для монтажа контрольно-измерительных приборов, изготавливаемые из стали различных марок. Монтируются на промышленных коммуникациях и технологических трубопроводах.

см. Сборник чертежей закладных конструкций СЗК14-2-01, СЗК14-2-02

Закладная конструкция ЗК14 для манометра может иметь различную форму, обусловленную подсоединением различных элементов, предусмотренных для контроля технологических процессов: сифонная трубка Перкинса петлевая, импульсная трубка прямая или угловая, бобышка, расширитель, штуцер для присоединения запорной арматуры, температурных датчиков. Закладная конструкция (ЗК) для установки манометров, должна соответствовать требованиям нормативных документов и обеспечивает безопасную работу на протяжении всего времени эксплуатации.

Закладные конструкции ЗК4

Закладные конструкции серии ЗК4 отличаются разнообразием строения (форм и конструкций: от простых бобышек и расширителей до более сложных монтажных систем). Это связанно с необходимостью врезки в различные типы трубопроводов, под разными углами. Для оптимального крепления разнотипных приборов измеряющих давление, вакуум или уровень разряжения рабочей среды в трубопроводе.

Вспомогательное оборудование и защитно-монтажная арматура для монтажа, правильной эксплуатации и защиты приборов контроля давления (манометров (вакуумметров, мановакуумметров), дифманометров, напоромеров (тягомеров), датчиков-реле, преобразователей давления и других.).

Монтажно-подводящая арматура для манометров, вакуумметров и мановакуумметров:
1. Монтажная арматура: ОУ и ЗК: бобышки (адаптеры вварные), отводы прямые и угловые (в т.ч. петлевые трубки Перкинса) или импульсные трубки (линии) медные и стальные.
2. Краны манометровые (до 16/25бар) или клапаны/клапанные блоки (свыше 2,5МПа), клапаны нажимные и предохранительные.
3. Прокладки/уплотнения медные, фторопластовые, паранитовые, резиновые и др.
4. Переходники М20/12 — G1/2/G1/4 (наружняя/внутренняя резьба), муфты, бочонки (материал сталь, латунь, нержавейка).
5. КМЧ – комплект монтажных частей (обычно: монтажный фланец (задний или передний), скоба, кронштейн, крепеж).
6. КПЧ – комплект присоединительных частей (обычно: фланцы, штуцера, гайки-М20х1,5/G1/2, ниппели (сталь, нерж.), крепеж, уплотнения).

Защитно-разделительные устройства:
1. Защитные устройства: демпферы (гасители пульсаций гидроударов, юза), охладители (отводы-радиаторы), разделители мембранные РМ, капиллярные линии и соединительные рукава мод-55004.
2. Защитные кожухи. Монтаж в специальные утепляющие пожаробезопасные влагозащитные шкафы и чехлы, применение спец. обогревателей.

Запчасти и Принадлежности — ЗиП:
1. Указатель рабочего давления (стрелка-ябедник).
2. Жидкости для заполнения системы «Прибор-Разделитель мембранный -Рукав соединительный», вид жидкости подбирается в зависимости от температуры и вида контролируемой среды (например для пищевых производств и т.п.)..
3. Запчасти и Принадлежности — ЗиП (механизмы, стрелки, циферблат/шкалы и т.п.).

Copyright © ТЕПЛОПРИБОР.рф 2015-2018 все права и текст защищены,
текст зашифрован, копирование отслеживается и преследуется; авт.-ФМВ;.
Официальный сайт ГК Теплоприбор — производство и продажа КИПиА: Приборы контроля давления (преобразователи(датчики) давления, реле, манометры, дифманометры, напоромеры), дополнительное оборудование и монтажно-запорная арматура к ним (отборные устройства, закладные конструкции, импульсные трубки (линии), краны/клапаны и пр.). См. техническое описание/характеристики, прайс-лист (оптовая цена), каталог, форму заказа (как выбрать, заказать и купить) отборные устройства ОУ и закладные конструкции ЗК по цене производителя, уточнить наличие на складе в Москве или срок изготовления. Доставка/отгрузка ТК (Деловые Линии и другими) по всей территории РФ.

Наличие на складе: В наличии*

Читайте также: Трехходовой клапан регулировки температуры теплого пола

* На складе в Москве имеются в наличии отборные устройства давления ОУ и закладные конструкции ЗК только в стандартном (базовом) исполнении; при отсутствии в наличии, специальных исполнений плановый срок производства составит 10-15 рабочих дней или могут быть предложены недорогие аналоги, имеющиеся в наличии.

Все цены на отборные устройства давления ОУ и закладные конструкции ЗК указаны в рублях (см. общий прайс-лист) без учета налога (НДС=20%), стоимости доп. опций и оборудования, тары-упаковки, расходов на отгрузку и/или доставку, в расчете на оптовый заказ (при крупных оптовых партиях и на проектные заказы цена формируется индивидуально, исходя из объема партии, достигнутых договоренностей и адреса объекта).

ВНИМАНИЕ! Будьте осторожны при выборе поставщика — на российском рынке запорно-регулирующей арматуры и отборных устройств давления и закладных конструкций имеются дешевые некачественные аналоги, подделки и неликвиды, лишенные должного сервиса, гарантии; поэтому, возможно даже имеющие более низкою цену, чем оригинальные изделия.

Видео:Монтаж манифольдов к датчикам давления. (учебный вариант)Скачать

Заказать онлайн

Рекомендации как правильно выбрать, заказать и купить приборы.
* Рекомендуем уточнять цены на момент выписки счета, т.к. реальная стоимость продукции может незначительно отличаться от заявленной в силу периодичности обновления прайс-листа, объема заказа, условий поставки и других факторов. Оптовая цена указана на базовые исполнение без учета НДС, стоимости дополнительного оборудования, услуг, расходов на тару-упаковку и доставку. Действует гибкая система скидок и спец. предложений.

Внимание! Будьте осторожны при выборе поставщика — на рынке КИПиА имеются дешевые некачественные копии: аналоги, подделки и восстановленные неликвиды, лишенные должного сервиса, гарантии, с меньшими или истекающими сроками поверки или в неполной комплектации.
Подробнее о контрафакте
Предупреждение о воровстве контента

Видео:Принцип работы редукционного клапана для водыСкачать

ЗК14-2-14-2009 закладная конструкция

ЗК14-2-14-2009 это закладная конструкция для отборного устройства давления на t свыше 70гр.C с муфтовым клапаном для установки рабочего манометра и сброса давления. Установка на горизонтальном трубопроводе или стенке аппарата

Закладная конструкция для отборного устройства давления с муфтовым клапаном для установки рабочего манометра и сброса давления.

Установка на горизонтальном трубопроводе, стенке аппарата.

Как оформить заказ на нашу продукцию :

1. Позвонить по нашему контактному телефону в отдел продаж
(495) 640-02-66 для Москвы
(800) 100-72-98 для Регионов (звонок бесплатный)
2. Отправить вашу заявку с реквизитами на почту — info@npo-manometr.ru

Наименование	Обозначение	Кран	Чертеж
ЗК14-2-14-2009	С1,6-130П Ст20	11б38бк4 ВИЛН491712.008
ЗК14-2-14-2009	С1,6-130П Ст20	11б38бк5 ВИЛН491712.008-01
ЗК14-2-14-2009	С16-200П Ст20	КЗ21215МР-015
ЗК14-2-14-2009	С16-200П Ст09г2с	КЗ21215МР-015
ЗК14-2-14-2009	С16-200П Ст10х17н13мзт	КЗ21215МР-015

При выборе закладных конструкций следует учитывать параметры рабочей среды, давление и диапазон предельных температур технологического процесса. Исходя из этого, определяется материал, из которого должна быть изготовлена закладная конструкция для манометра. Цена при этом может варьироваться в зависимости от выбранного типа и сложности конструкции. В каждом конкретном случае выбираются закладные конструкции для манометров из материала, соответствующего материалу трубопровода.
Толщина стенки закладной конструкции под манометр подбирается исходя из параметров циркулирующей среды, которая может обладать коррозионными свойствами.

Доставка до терминала транспортной компании (Деловые линии) г. Москва — бесплатно. Доставка до терминала транспортной компании в вашем городе — по тарифам транспортной компании.

При заказе на сумму от 100 тыс. рублей — бесплатно по г. Москве.

📸 Видео

🔥 Особенности монтажа клапанных блоков (манифольдов) к датчикам давления.Скачать

Гидравлические полноповоротные соединения высокого давления (Вертлюги). Типы и характеристикиСкачать

Схема гидравлическая #8 | Клапан обратный схема и принцип работыСкачать

Дыхательный клапан СМДК-50Скачать

Наземное ОБОРУДОВАНИЕ газовой и газоконденсатной СКВАЖИНЫ | ФОНТАННАЯ АРМАТУРАСкачать

Эксплуатация газовых и газоконденсатных скважин. Наземное оборудование газовых скважинСкачать

ПОДПИТОЧНЫЙ КЛАПАН ALIMAT ALMD С МАНОМЕТРОМ ДЛЯ ЗАКРЫТЫХ СИСТЕМ ОТОПЛЕНИЯ фирмы WatssСкачать

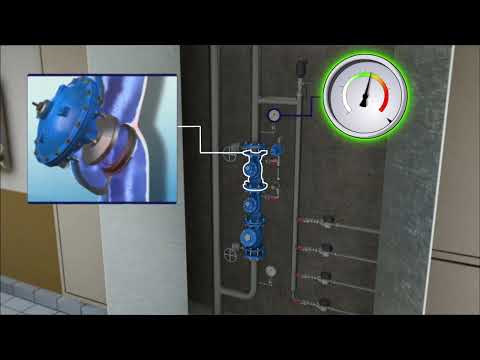

Регулированиие давление на этажах высотного здания с помощью регуляторов давления BERMADСкачать
