Замена амортизаторов передней подвески ваз 2106

Добро пожаловать!
Автомобильные амортизаторы – только от них зависит то, как автомобиль будет вести себя в дальнейшем на ровной и неровной дороге. Со временем автомобильные амортизаторы приходят в негодность, и в связи с чем их необходимо заменять. В этой статье мы подробно написали инструкцию, по которой вы сможете заменить передние амортизаторы на автомобилях «Классического» семейства.

Примечание!
Для замены вам будут нужны следующие инструменты: Сперва обязательно запаситесь набором основных гаечных ключей и новыми амортизаторами. А так же если у вас есть то возьмите с собой специальный ключ для снятия амортизаторов, для наглядности он изображен на рисунке ниже:

Вопрос?
Каким амортизаторам вы больше отдаете предпочтение: «Газомасленным» амортизаторам или же обычным «Гидравлическим»? (Ответ пишите в комментариях)

Краткое содержание:

Когда нужно менять передние амортизаторы?
Они подлежат замене, при:

• Потере своих свойств, то есть при потере эффективности в гашениях колебаний.
• А так же его обязательно нужно заменить на новый, если он начал течь и вследствие чего был замаслен.

Примечание!
Чтобы должным образом убедиться в том работают амортизаторы или же нет, вы сможете прочесть в статье под названием: «Проверка амортизаторов на работоспособность»!

Видео:Амортизаторы ВАЗ 2106 ПередниеСкачать

Как заменить передние амортизаторы на ВАЗ 2101-ВАЗ 2107?

Примечание!
Оба амортизатора заменяются аналогично, поэтому их замену мы будет показывать лишь на примере одного амортизатора!

Снятие:
1) Сперва загоните автомобиль на смотровую яму, или же подвесьте его при помощи подъемника.

2) Теперь откройте капот и возьмите в руки специальный ключ (Если его нет, тогда используйте маленькие плоскогубцы). Далее накиньте специальный ключ на шток амортизатора который указан цифрой «1» на фото, тем самым снизив вероятность проворачивания штока по оси.

Сразу же после этого гаечным ключом под цифрой «2», отверните и вследствие чего снимите гайку, после гайки снимите пружинную шайбу, а так же шайбу подушки и саму верхнюю подушку крепления амортизатора.

Примечание!
Если вы работаете на подъемнике, то эту операцию выполняйте на автомобиле стоящем на земле !

3) Затем подлезьте под машину, и уже там отверните две гайки которые крепят кронштейн к рычагу.

Примечание!
Гайки выворачивайте аккуратно, потому что над ними находятся пружинные шайбы которые надо будет тоже аккуратно снять. В том случае если обе нижние гайки у вас закисли, тогда нанесите на них смазку «WD-40» тем самым обеспечив их лёгкое отворачивание!

4) Когда обе гайка которые крепят кронштейн к рычагу будут откручены, потяните вниз за амортизатор и в связи с чем снимите его с автомобиля.

5) Когда амортизатор будет снят, снимите с его штока нижнюю подушку.

6) Далее удерживая одним ключом болт от проворачивания, другим отверните гайку которая крепит кронштейн к амортизатору и после чего извлеките болт тем самым сняв небольшую шайбу и сам кронштейн.

Примечание!
Снятый кронштейн вы можете установить на новый амортизатор, если он на нём отсутствует!

Установка:
Установка нового автомобильного переднего амортизатора, осуществляется в обратном порядке снятию.

Примечание!
Перед тем как установить новый амортизатор, вытяните до конца его шток. После чего для удобства можно будет на шток надеть сперва шайбу, затем подушку и после чего навинтить сверху гайку!

Если вы всю работу проводите на подъемнике, то в таком случае опустите машину до такого состояния чтобы она касалась земли, проще говоря чтобы её подвеска была нагружена под весом самого автомобиля!

В том случае если сверху у вас шток амортизатора вышел но не до конца, тогда наденьте на него сперва шайбу подушки и после чего сверху навинтите гайку. Когда гайка будет навинчена, по принципу рычага отвёрткой или же гаечным ключом вытяните шток на верх до самого упора!

Дополнительный видео-ролик:
Чтобы вам было легче понять процедуру замены амортизаторов, тогда просмотрите чуть ниже подготовленный специально для вас видео-ролик, в котором всё подробно описывается и объясняется.

Видео:Что может стучать спереди ВАЗ 2106. Как заменить сайлентблоки амортизатора!Скачать

Замена амортизаторов lada 2106 (ваз 2106)

Видео:Как снять амортизатор ВАЗ передней подвескиСкачать

Техническое обслуживание

Нас интересует замена более изнашиваемых амортизаторов на ваз 2106 — передних. Они более подвержены износу, так как они непосредственно участвуют в управлении машиной. Стоит отметить, что все амортизаторы до того, как при очередном техническом обслуживании их придется менять могут пройти до 70 тысяч километров. Однако перед тем как приступить к работе стоит удостовериться, что нам не показался окончательный их износ. В первую очередь нужно визуально осмотреть амортизаторы — если есть следы обильных потеков масла, то менять их нужно однозначно. Косвенными признаками того, что амортизаторы на вашей ВАЗ 2106 пришло пора менять являются ухудшение устойчивости автомобиля при поворотах и появление назойливого стука в передней подвеске. Есть и один народный метод определения их состояния.

Читайте также: Как работает хороший амортизатор

Если же кузов сразу же встал обратно, то все в порядке и причиной косвенных признаков является что-то другое.

Проведя такую нехитрую диагностику и решив, что замена все-таки необходима, то перед тем, как начинать разбирать ваш ВАЗ 2106, нужно подобрать новые амортизаторы. В любом автомобильном магазине вам подскажу какие лучше всего использовать в зависимости от манеры вождения и использования автомобиля.

Перед тем как приступить к замене переднего амортизатора, возьмите ключи ан «13», «6»«, «19», «17».

1. Откройте капот и найдите техническое крепежное отверстие штока амортизатора к кузову. Отверните шток. Для этого задерживаем ключом на «6» шток от прокручивания, а другим ключом слегка ослабляем гайку крепления. Затем производим снятие шайбы подушки и самой резиновой подушки.
2. Перемещаемся под автомобиль. Отворачиваем две крепежные гайки, объединяющие кронштейн амортизатора и рычаг. Извлекаем гайки вкупе с пружинными шайбами и вытаскиваем мартер через техническое отверстие.
3. Теперь снимаем с амортизатора другую подушку (нижнюю) верхнего шарнира.
4. Затем отсоедините амортизатор от крепежного кронштейна, отвернув гайку крепления. Выньте болт нижнего шарнира и беспрепятственно снимите амортизатор с автомобиля.

На этом демонтаж амортизатора завершен. Произведите все ремонтные мероприятия и установите амортизатор в четкой последовательности, обратной демонтажу.

Источники

• http://remont-vaz2106.ru/zamena-zadnego-amortizatora-vaz-2106
• http://autodont.ru/running-gear/shock-absorber/zamena-amortizatorov-na-vaz-2106
• http://rem-vaz.ru/remont-vaz-2106/hodovaay/zamena-perednego-amortizatora-vaz-2106-2103.html

Видео:Меняем передние амортизаторы ВАЗ классикаСкачать

Техническое обслуживание

Нас интересует замена более изнашиваемых амортизаторов на ваз 2106 – передних. Они более подвержены износу, так как они непосредственно участвуют в управлении машиной. Стоит отметить, что все амортизаторы до того, как при очередном техническом обслуживании их придется менять могут пройти до 70 тысяч километров. Однако перед тем как приступить к работе стоит удостовериться, что нам не показался окончательный их износ. В первую очередь нужно визуально осмотреть амортизаторы – если есть следы обильных потеков масла, то менять их нужно однозначно. Косвенными признаками того, что амортизаторы на вашей ВАЗ 2106 пришло пора менять являются ухудшение устойчивости автомобиля при поворотах и появление назойливого стука в передней подвеске. Есть и один народный метод определения их состояния.

Нужно подойти к машине сзади или спереди, в зависимости от того к каким механизмам есть подозрения и с силой надавить на капот и багажник. Если после того, как вы уберете руки машина будет раскачивать как на волнах – нужна замена амортизаторов.

Если же кузов сразу же встал обратно, то все в порядке и причиной косвенных признаков является что-то другое.

Видео:Замена передних амортизаторов ваз 2106-классика.Скачать

Замена передней подвески ВАЗ 2106

Плановая замена передней подвески ВАЗ 2106 или отдельных ее компонентов проводится по истечению межремонтного срока эксплуатации узла или его элементов, а внеплановый ремонт осуществляется по необходимости. Операция проводится в такой очередности:

Загоняем «шестерку» на эстакаде или другом техническом месте.
Зафиксировав держателем верхний срез штока амортизатора, откручиваем его верхний крепеж

Далее вывешиваем передок на упорах, демонтируем переднюю колесную пару.
Отогнув отверткой стопора, выворачиваем крепеж тормозного суппорта к креплению, после чего перемещаем его в нерабочую зону таким образом, чтобы не повредить шланги тормозов.
Демонтируем стойки амортизаторов, далее откручиваем края стабилизатора передней подвески от креплений рычагов, расположенных снизу.
С помощью специального устройства выпрессовываем пальцы из технологических отверстий рычагов подвески и убираем тяги рулевого механизма в нерабочую зону.
С помощью специального приспособления, действующей по типу струбцины, сжимаем пружину и закрепляем ее в сжатом состоянии.
Демонтируем оси верхних и донных рычагов вместе с другими элементами этого узла, после чего вытаскиваем пружинный элемент и проводим аналогичные действия с другой стороной подвески «шестерки».
Демонтируем моторный брызговик и консоль стабилизатора.
Придерживая силовой агрегат подъемным механизмом, демонтируем поперечину передней подвески, действуя весьма осторожно.
Все компоненты передней подвески монтируем в противоположной очередности.
Чтобы избавится от некорректной концентрации воздействий на шарниры резинометаллического типа, производим затяжку рычажного крепежа.
Ставим транспортное средство на горизонтальном участке и устанавливаем переднюю колесную пару соосно с направлением движения «прямо».
Осуществляем предельную загрузку «шестерки» – около 3200 Н (примерно 4 человека в салоне и 50 кг в багажном отделении).
Затягиваем последовательно ключом с динамометрической шкалой крепежи верхнего и нижнего рычагов передней подвески и крепеж нижнего рычажного механизма к поперечине.
Контролируем и при необходимости устанавливаем углы разворота фронтальных колес.. Штатная передняя подвеска ВАЗ 2106, видеоролик по замене которой можно посмотреть в интернете, подлежит также производству ремонтных работ

Читайте также: Опора стойки амортизатора ниссан альмера n16

Качественный ремонт передней подвески проводится только оценки техсостояния ТС

Штатная передняя подвеска ВАЗ 2106, видеоролик по замене которой можно посмотреть в интернете, подлежит также производству ремонтных работ. Качественный ремонт передней подвески проводится только оценки техсостояния ТС.

Техобслуживание (ТО) и ремонт передней подвески ВАЗ 2106 состоит из следующих технологических процессов: корректировки правильных величин зазоров ступичных подшипников; смены сальниковых прокладок и проведение смазочных работ; смены амортизаторов передней подвески, а также пружинных элементов, сайлентблоков, рычажных механизмов, стабилизаторной штанги и подушек под нее, опор шарового типа и т.д.

После окончания работ по ремонту подвески ВАЗ 2106 требуется проведение регулировочных мероприятий по корректировке углов установки передней колесной пары. Если появилась необходимость приобрести компоненты этого узла для проведения ремонтных работ, то передняя подвеска ВАЗ 2106, цена которой вкупе представляет достаточно большую сумму, продается во многих магазинах автозапчастей.

Что касается тюнинга подвески ВАЗ 2106, то на нее следует обратить особое внимание. В первую очередь, следует заменить штатные пружины и амортизаторные стойки, установив абсолютно другие изделия, вызывающие изменение подвески по клиренсу

Далее рекомендуется установить фронтальный стабилизатор двойного типа, а для кузовной части смонтировать разные растяжки для повышения коэффициента жесткости этого несущего элемента.

Видео:как быстро установить переднюю пружину на классикеСкачать

Назначение и устройство амортизаторов ВАЗ 2106

В конструкции передней и задней подвески ВАЗовской «шестёрки» для гашения резких колебаний используются амортизаторы. Поскольку они, как и другие элементы автомобиля со временем выходят из строя, поэтому на признаках неисправностей, выборе и замене этих деталей подвески стоит остановиться подробнее.

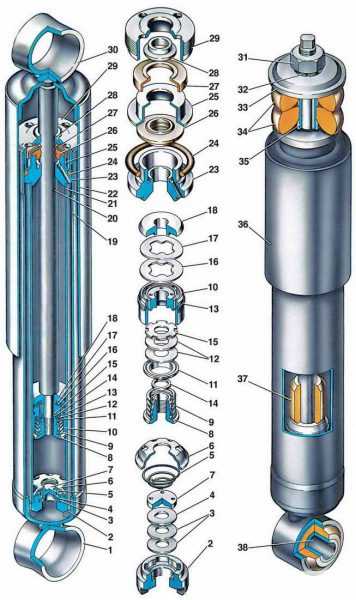

Конструкция амортизаторов

На ВАЗ 2106 устанавливаются, как правило, двухтрубные масляные амортизаторы. Разница между передними и задними демпферами заключается в размерах, способе монтажа верхней части и наличии буфера 37 у переднего амортизирующего элемента, ограничивающего ход при обратном движении. Конструкция заднего амортизатора выполнена из резервуара 19 с крепёжным ухом, клапанов сжатия (2, 3, 4, 5, 6, 7), рабочего цилиндра 21, штока 20 с поршневым элементом, а также кожуха 22 с проушиной. Резервуар 19 представляет собой трубчатый элемент из стали. В его нижней части закреплена проушина 1, а сверху сделана резьба под гайку 29. В проушине есть выточка, в которую помещается корпус 2 совместно с дисками клапана. К выточке он подпирается цилиндром 21.

Полость между резервуаром и цилиндром заполняется жидкостью. В рабочем цилиндре находится шток 20 и поршень 10. В последнем есть каналы клапанов — перепускного и отдачи. Снизу цилиндр имеет клапан сжатия. В корпусе 2 клапана есть гнездо, к которому поджаты диски 3 и 4. Когда поршень перемещается с небольшой частотой, давление жидкости понижается через вырез в диске 4. Корпус клапана снизу имеет проточку и вертикальные каналы, а в обойме 7 есть отверстия, позволяющие проходить жидкости из рабочего резервуара и обратно. В верхней части цилиндра находится втулка 23 с уплотнительным элементом 24, а выход штока уплотняется манжетой 26 и обоймой 25. Детали, которые расположены вверху цилиндра, подпираются гайкой 29 с четырьмя отверстиями для ключа. В проушинах амортизатора установлены сайлентблоки 38.

Амортизационные элементы передка «шестёрки» довольно мягкие, что особенно ощущается при наезде на неровность: передняя часть автомобиля сильно раскачивается. По мягкости задние амортизаторы такие же, как передние. Разница состоит лишь в том, что здесь это так не ощущается из-за лёгкости задка. Стоит также отметить, что демпферы не делятся на правый и левый, поскольку они полностью идентичны.

Видео:Диагностика передней ходовой ВАЗ 2101-2107Скачать

Передние амортизаторы ВАЗ 2101 – 2106

Амортизаторы передних колес на Жигулях не делятся на левый и правый. В оригинале имеется несколько артикулов. Но это все одни и те же амортизаторы, и они взаимозаменяемы. Касаемо характеристик конкретно передних амортизаторов на Жигули классику, то здесь их мягкость особо сильно чувствуется. При наездах даже на небольшие неровности тяжелый передок хорошо раскачивается, что делает нахождение в салоне не очень комфортным.

Если в номерах артикулов в конце идет префикс из двух цифр (-01, -02, -03 и -04), это значит, что данный артикул является обновленным, и является взаимозаменяемым с деталями с более старыми номерами, в которых в конце нет данного префикса.

Читайте также: Приклады с амортизаторами для сайги

Многие бывалые водители советуют на передние колеса ставить оригинальные СААЗовские амортизаторы Нивы, а конкретнее от ВАЗ 21214. Они более жесткие и устойчивые на неровностях, и скоростях выше 80 км/ч.

Заменители передних амортизаторов на Жигули 2101 – 2106

Аналоги на отечественные авто семейства Жигули более востребованы. Причины, почему оригиналы не часто ставят, выше описаны. Здесь же будут указаны самые популярные заменители передних стоек амортизаторов, которые действительно чаще всего устанавливают на ВАЗы.

Видео:Замена передних амортизаторов на Ваз 2107Скачать

Способы замены амортизаторов на ВАЗ 2106

Амортизатор представляет собой важную часть подвески, которая отвечает за гашение лишних колебаний автомобиля, поглощение толчков на дороге и ударов кузова автомобиля об колеса и мосты машины путем создания тепловой энергии из механической. На автомобилях классической линейки ВАЗ, в том числе и модели 2106 амортизаторы применяются совместно с таким упругим элементом как пружина.

Работая в паре пружина воспринимает большую часть колебаний подвески автомобиля, а амортизаторы не дают кузову раскачиваться вслед за пружинами.

Исправные амортизаторы гарантируют плавность движения машины, безопасность вождения и максимально короткий тормозной путь, так что замена амортизаторов при выходе их из строя – важная часть технического обслуживания автомобиля.

Видео:Замена передних и задних амортизаторов на ваз-2107-2101-2106Скачать

Замена передних пружин подвески ВАЗ 2106 — детальная инструкция

1. Пока автомобиль «на колесах» сорвите «балонником» крепежные болты колеса.
2. Поддомкратьте автомобиль винтовым домкратом с той стороны с которой собираетесь менять пружину подвески.
3. Далее необходимо вывесить колесо и полностью его снять с автомобиля.

После этого снимите амортизатор, это делается следующим образом:

1. Для этого используйте ключ на «6, 13, 17 и 19».
2. Шток необходимо удерживать от проворачивания ключом.
3. Далее ослабляете степень затяжки гайки и снимаете ее.
4. Также снимите шайбу подушки, пружинную шайбу и верхнюю подушку крепления амортизатора.

8. Открутите две крепежные гайки кронштейна к рычагу и демонтируйте пружинные шайбы.

9. Достаньте амортизатор низом, используя монтажное отверстие в рычаге.

10. Отпустите крепежные гайки, которыми нижний рычаг крепится к оси, но не спешите их снимать.

Теперь пришла очередь второго домкрата (гидравлического)

11. Установите его под нижний рычаг, затем немного поднимите его, для нагрузки подвески и выравнивания нижнего рычага.

12. Снимите стабилизатор поперечной устойчивости.

13. Открутите гайки скобы стабилизатора, и демонтируйте скобу с резиновой подушкой.

14. Открутите не до конца гайку, которая держит палец в ухе поворотного кулака, теперь можете снять нижнюю шаровую опору.

15. Опустите домкрат и выбейте молотком палец опоры, для этого нужно несколько раз ударить по нижнему ушку поворотного кулака.

16. Когда нижняя шаровая опора снята, снова установите домкрат под нижний рычаг, однако теперь нет необходимости нагружать подвеску.

17. После этого гайку пальца шаровой опоры можно выкрутить полностью, не спеша, аккуратно опустите вниз нижний рычаг. Помогайте себе монтажной лопаткой, отодвигая ею стабилизатор в сторону, таким образом, чтобы он не цеплял шпильки крепления скобы.

18. Теперь полностью разгрузите подвеску и уберите домкрат в сторону.

19. Подготовьте крепкую веревку или проволоку, с ее помощью нужно подтянуть верхний рычаг как можно выше, чтобы обеспечить для себя доступ к пружине передней подвески.

20. Возьмите монтажку и подденьте ею нижний конец пружины, затем аккуратно выведите его из опорной чашки нижнего рычага.

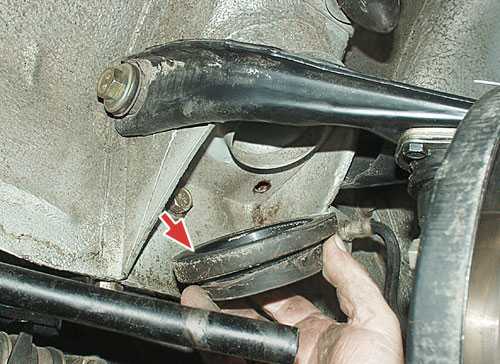

21. Снимите пружину подвески, достаньте прокладку пружины из верхней опорной чашки.

Теперь когда ничего не мешает, замена пружины передней подвески может быть проведена.

Чтобы заменить переднюю пружину сделайте следующее:

1. Возьмите новую пружину, закрепите на ней прокладку, (для этого используйте обычную изоленту) и установить ее на место.

2. Установите монтажную лопатку в отверстие для амортизатора и придерживая ею пружину произведите фиксацию нижнего витка. Посмотрев на поверхность нижнего рычага, можно увидеть винтовую поверхность, показывающую правильное положение пружины. Помогая себе монтажкой необходимо отрегулировать правильное положение пружины по отношению к винтовой поверхности.

3. Выставив правильное положение нижнего витка, установите домкрат под рычаг и создайте нагрузку на пружину, затем монтажной лопаткой произведите окончательную посадку пружины на винтовую поверхность.

4. Увеличьте нагрузку на пружину и при помощи монтажки установите штангу стабилизатора в положение между двух крепежных шпилек скобы стабилизатора.

Сборка производится в обратной последовательности.

Вот теперь можно сказать, что замена передних пружин подвески ВАЗ 2106 завершена.
