Блок электромагнитных клапанов задней пневмоподвески (Дискавери 3)
Снятие
Установка
LRmanual.ru
Вы здесь
Блок электромагнитных клапанов передней пневмоподвески Discovery 3
Снятие
Установка
ЗАРЕГИСТРИРОВАТЬСЯ
ЗАРЕГИСТРИРОВАТЬСЯ
ЗАРЕГИСТРИРОВАТЬСЯ
ЗАРЕГИСТРИРОВАТЬСЯ
ЗАРЕГИСТРИРОВАТЬСЯ
📹 Видео

Видео:Замена силикагеля и переборка клапанов на Land Rover Discovery 4 Ленд Ровер Дискавери 4 2011 2частьСкачать

Блок электромагнитных клапанов задней пневмоподвески (Дискавери 3)

Видео:Возврат родной пневмоподвески на RR Sport, Discovery 3, 4. Ремонт блоков клапанов.Скачать

Снятие

1. ПРЕДОСТЕРЕЖЕНИЕ: Запрещается производить работы на автомобиле, стоящем только на одном домкрате. Всегда подпирайте автомобиль специальными подставками.

Поднимите и подоприте автомобиль.

2. Снимите левое заднее колесо.

3. С помощью Т4 выпустите давление из пневматической подвески. Для получения дополнительной информации обратитесь к Сброс и подъем давления в системе пневматической подвески (60.50.38)

4. ВНИМАНИЕ: Прежде чем приступить к отсоединению или демонтажу деталей, убедитесь, что вокруг контактных поверхностей чисто и сухо. Во избежание загрязнения системы все открытые соединения закрывайте заглушками.

ВНИМАНИЕ: Выполните визуальную проверку концов воздушной магистрали на предмет повреждений или износа. При необходимости отремонтируйте или замените воздушную магистраль.

ПРИМЕЧАНИЕ: Запомните положение воздушных магистралей.

Отсоедините 3 воздушные магистрали от заднего блока клапанов.

5. Рассоедините электрический разъем.

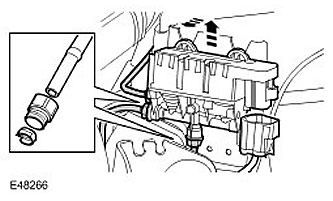

6. Снимите задний блок клапанов. Освободите крепление трех резиновых подушек блока клапанов.
