Замена герметика клапанной крышки приора 16 клапанов с кондиционером

Прошлой осенью заметил капли масла в 4 цилиндре, и подтеки по всему периметру клапанной крышки. Зиму отъездил, пришла пора устранять проблему. Меняю все как обычно в комплексе.
Что нам понадобится:
1. Герметик анаэробный «Locktite» 20 мл — 150р
2. Сальник распредвала БРТ (кат. номер 21080-1005034-00) 2 шт по — 240р пара
3. Заглушки распредвала 2 штуки ( кат. номер 21120-1003290-00) — 100р пара
4. Патрубки вентиляции картера для мотора 21126 (21126-1014240-00 (Е-газ)- тонкий длинный, 21124-1014058-00 верхний малый, 21120-1014056-00) нижний большой- 3 штуки — 250р комплект
5. Фильтр «Knecht» KL23of — 150р
6. Очиститель карбюратора — 150р

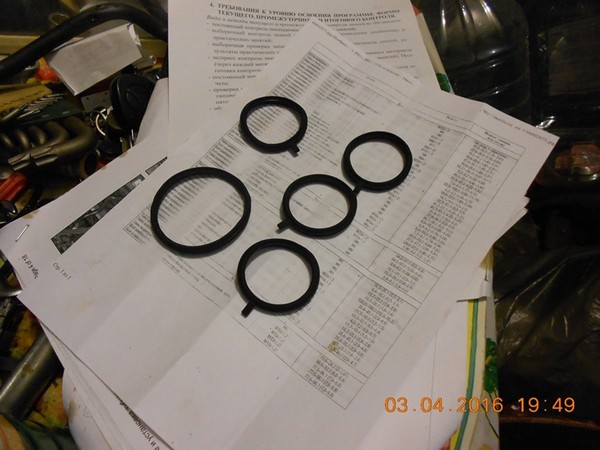

7. Прокладки впускного коллектора и дросселя — 150р комплект БРТ
8. Уплотнитель масляного щупа (кат номер 21120-1009078-00) — 30р
9. Динамометрический ключ

Весь процесс разбора клапанной крышки не вижу смысла описывать. Мануалов полно, остановлюсь лишь на моментах, которые вызывают трудности

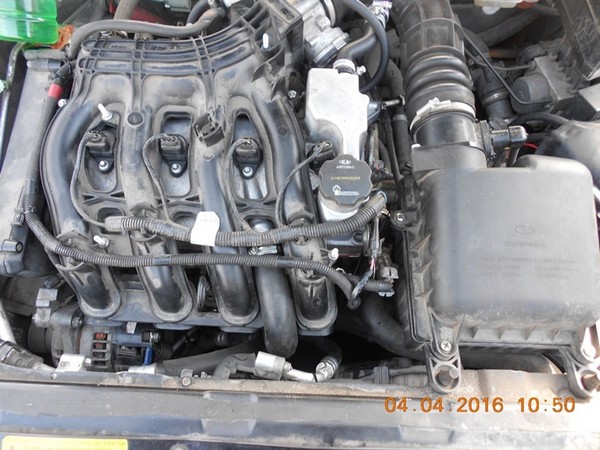

Снимаем крышку декоративную

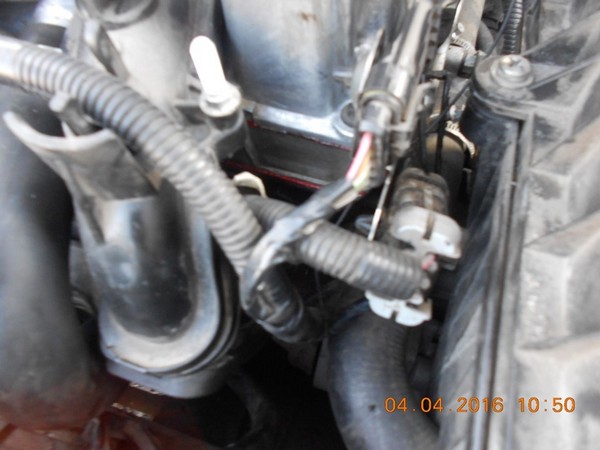

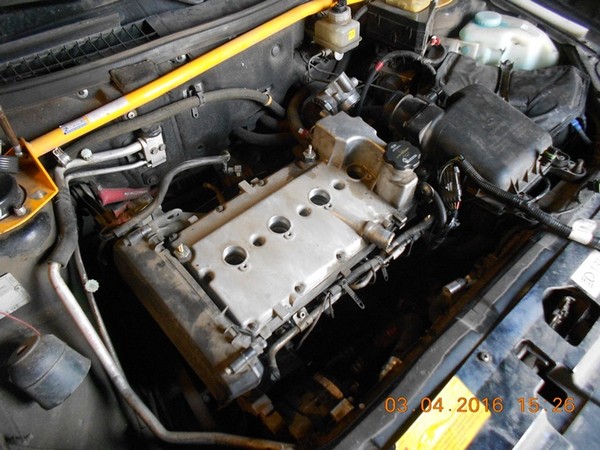

Все провода, шланги вентиляции, дроссель убираем. Ресивер закреплен на 2 болта и 3 гайки. Гайки с левым болтом откручиваются легко, подлезть можно. А вот с правым болтом проблема, генератор не дает.

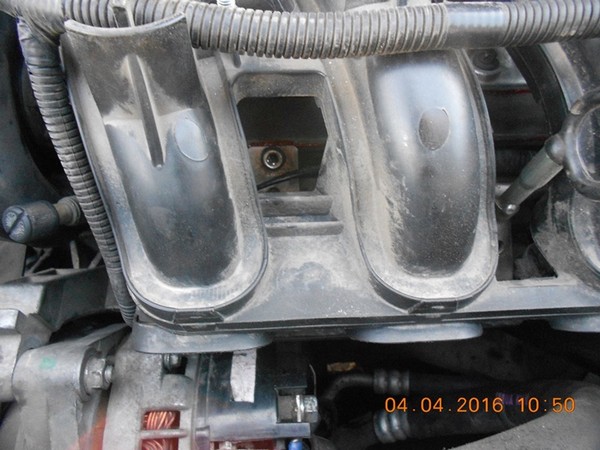

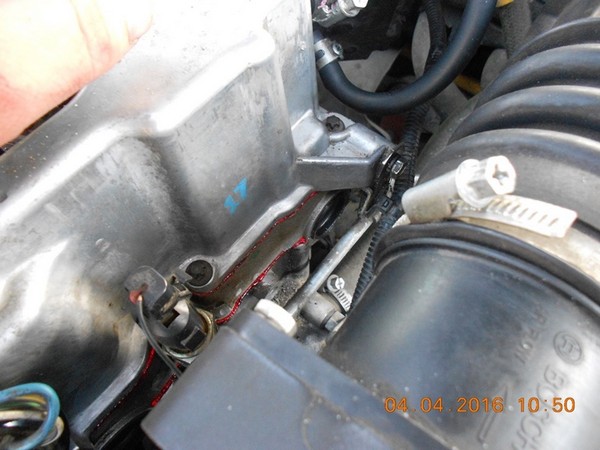

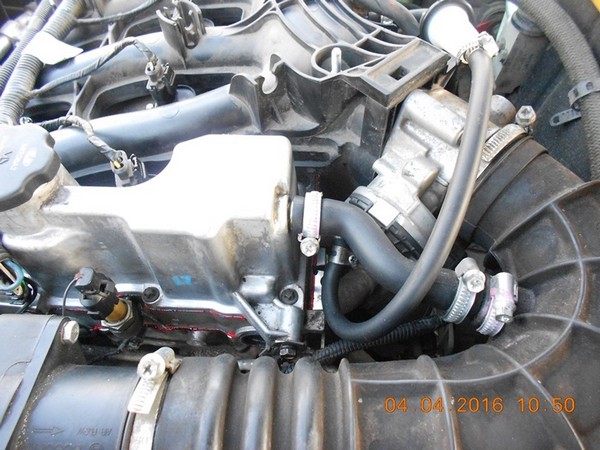

ВОТ БОЛТ, КОТОРЫЙ НАМ НУЖЕН

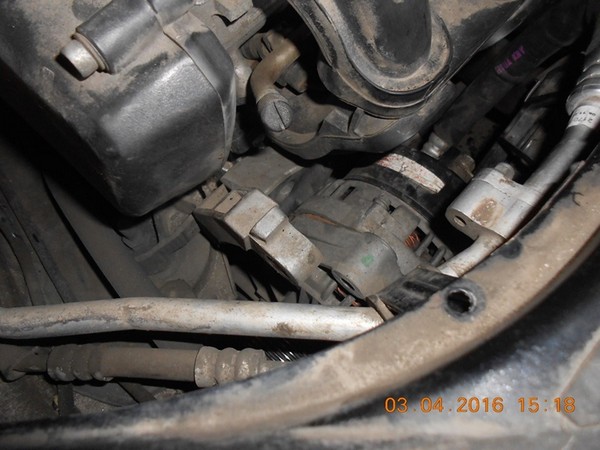

У меня авто с кондиционером, Трубки мешаются. Возле генератора находится два болтика, их убираем (на фото болтики видны). Когда будете вынимать впускной коллектор, трубки надо отогнуть, не бойтесь погнуть, там резиновые вставки.

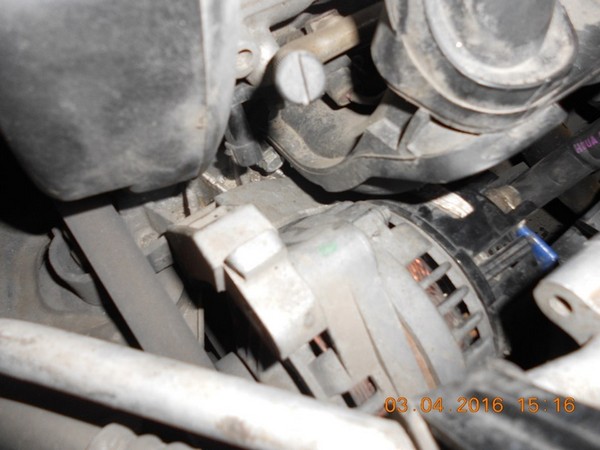

Снимаем ремень генератора, откручиваем верхнее крепление и аккуратно монтировкой отодвигаем гену в сторону радиатора.

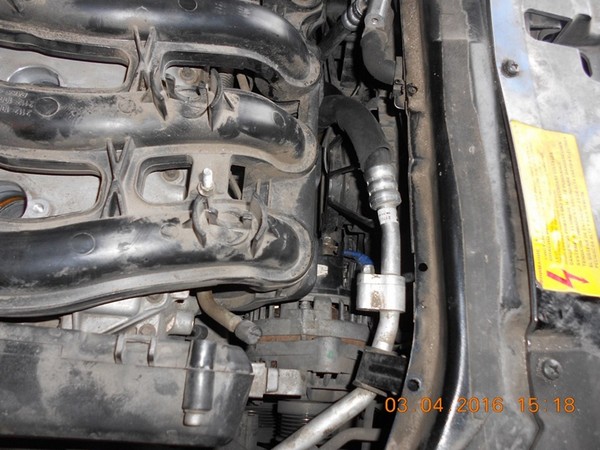

Выкручиваем последний болт ресивера и аккуратно вынимаем, подогнув трубки кондиционера рукой.

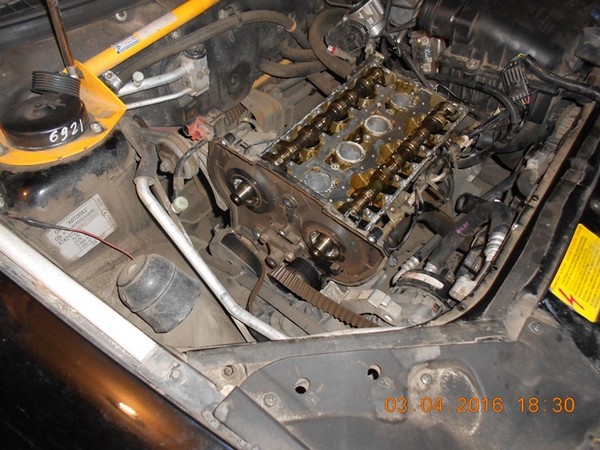

Далее снимаем ГРМ, звездочки распредвала. Откручиваем болты клапанной крышки и постели распредвала.

Мойка всех деталей, дефектовка, обезжиривание.

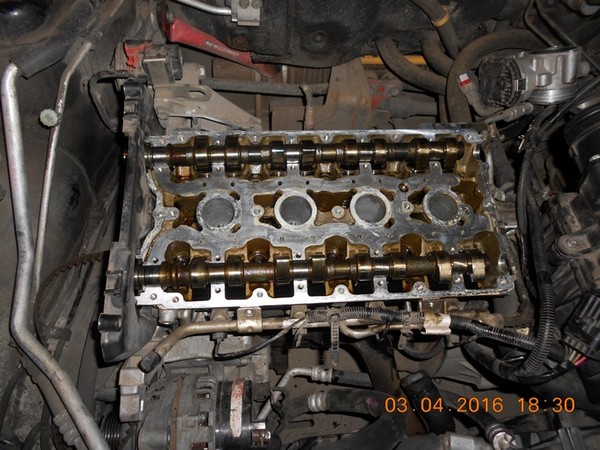

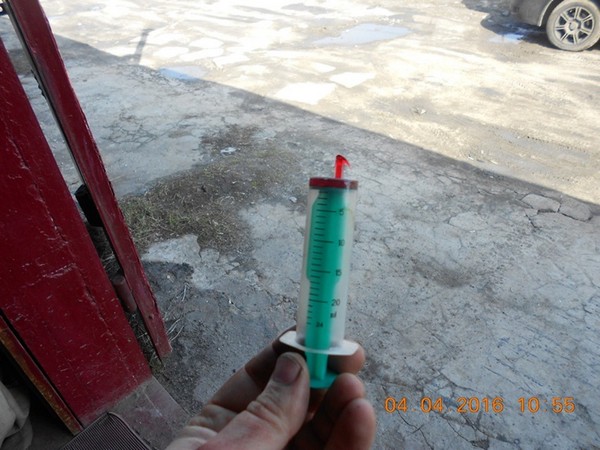

Наносим герметик по контуру постели распредвала, шприцом это делать очень удобно. Также устанавливаем новые заглушки распредвала, их тоже герметиком смазал.
Болты постели затягиваем с моментом 20Нм. Вот тут хотел бы уточнить и предостеречь, в разных мануалах указаны разные моменты затяжки болтов постели распредвалов. Где-то 10-12Нм, где-то 18-22Нм. Слышал, что при затяжке в 20Нм срывает и ломает болты. У меня все хорошо прошло. Но поговорил с несколькими мастерами на СТО и у Дилеров, сошлись все на моменте 12 Нм.

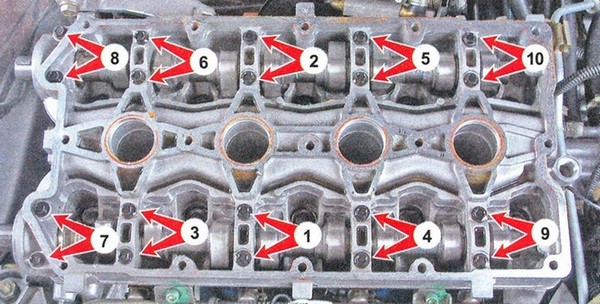

Порядок затяжки болтов постели распредвала

Далее герметик наносим на клапанную крышку и затягиваем болты с моментом 10Нм. Хотя в мануале указано 5Нм, что-то совсем мало.

ГЕРМЕТИКА 20МЛ ХВАТАЕТ, ДАЖЕ С ЗАПАСОМ

Ставим назад впускной коллектор, не забываем поменять прокладки на новые

ПРОКЛАДКИ ВПУСКНОГО КОЛЛЕКТОРА КОМПЛЕКТ

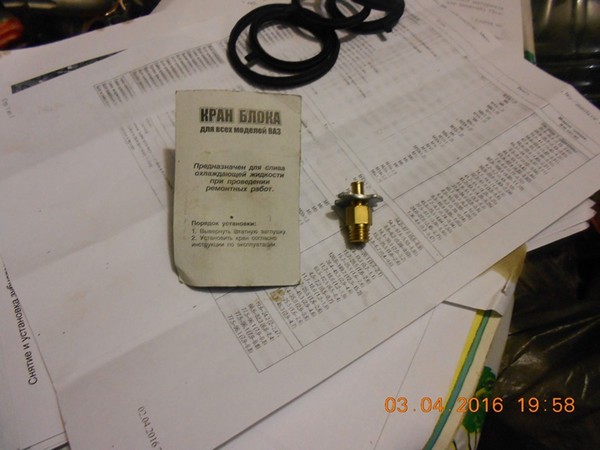

Приобрел сливной краник в блок двигателя. Цена около 100р. Решил установить. Штатный болтик не нужен, новый кран в блоке установлен.

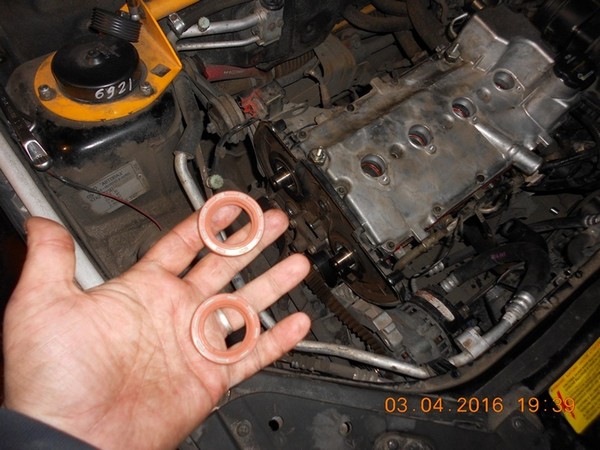

В обратной последовательности собираем. По ходу устанавливаем новые сальники распредвалом, новые патрубки вентиляции картера с фильтром, новый уплотнитель масляного щупа.

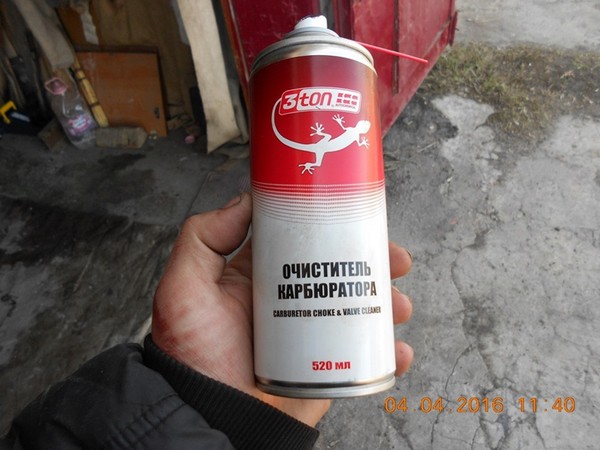

Раз уж дроссель снят, моем его очистителем карбюратора.

Наносим, ждем пока гадость черного цвета вытекает. Повторяем процедуру до тех пор, пока вся грязь не выйдет.

Окончательная сборка. После ночной стоянки заводим двигатель. Все в норме. Нигде ничего не течет.

Также заменил салонный фильтр.

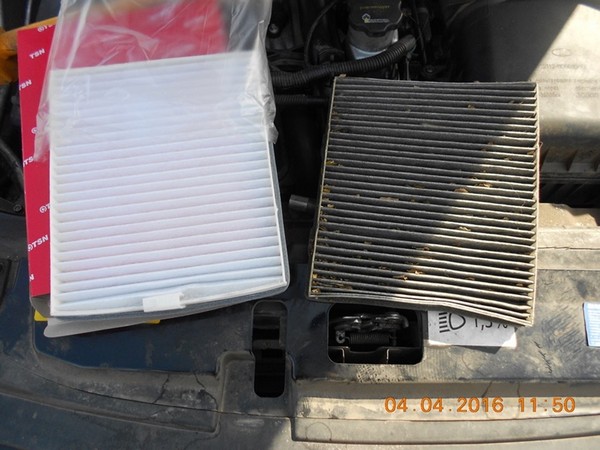

Фирма TSN 9.7.671 — 150р

Радуемся проделанной работе.

Вытекает антифриз из двигателя в Ладе Приора

Случилась такая поломка — вытек весь антифриз. Заметил, когда температура двигателя достигла 100 градусов (на панель

Видео:Масло в свечных колодцах/Замена герметика постели распредвалов и клапанной крышки Приора, 2110 16vСкачать

Замена герметика клапанной крышки Приора 1,6 16v: устранение утечки масла

Прокладку крышки головки блока цилиндров на автомобиле Лада Приора меняют на новейшую в случае ее повреждения, когда на стыке крышки с головкой начинает течь масло либо она очень обжалась в процессе использования. Для выполнения ремонтных работ подготовьте стандартный набор инструментов и проделайте последующую последовательность действий:

• Сначала нужно обесточить автомобиль, для этого отсоединяем клемму минус от аккумуляторной батареи.
• Сейчас разъединяем разъем с проводами от жгута с проводами катушки зажигания и жгут питающих проводов топливных форсунок.

• Сжимаем пальцами фиксаторы жгутов, которые их задерживают в недвижном состояние и отсоединяем их, после этого отводим в сторону.

• Дальше снимаем фронтальный и задний крепления, для этого откручиваем по одному болту их крепления к головке блока.

Видео:Герметизация 16-ти клапанной ГБЦ ВАЗ. На СТО так не делают.Скачать

Как снять клапанную крышку на Приоре 1,6 16кл

Образно показываю как это делается,хотя сам впервой полез -ссылка на .

Устранение утечки масла, с крышки клапанов! ваз 21112

Устранение утечки масла ваз 2112 на движке 1.6 л. 16 кл. своими руками! 2 ЧАСТЬ .

• Отсоедините от патрубка головки блока цилиндров вытяжной шланг вентиляции картера, для этого ослабьте затяжку его хомута.

• Дальше таким же образом ослабляем затяжку хомута и снимаем вытяжной шланг с патрубка блока цилиндров.

• Сейчас откручиваем винт крепления кронштейна направляющий щупа указателя уровня масла в картере мотора и снимаем его совместно с щупом.

• Снимите впускной коллектор. Для этого откручиваем поначалу две гайки его крепления к крышке головки блока, а позже три гайки и два болта к самой головке. После этого аккуратненько снимаем и убираем в сторону, чтоб он не мешал.

• Торцовой головкой на восемь откручиваем пятнадцать болтов крепления крышки, после этого аккуратненько отжав ее при помощи плоской отвертки, отсоединяем и стопроцентно снимаем.
• Снимите старенькую прокладку.

На этом ремонтные работы по снятию прокладки

головки блока цилиндров на автомобиле Лада Приора завершены. Перед установкой новейшей прокладки, кропотливо очистите поверхность головки от следов старенькой и герметика, после этого нанесите новый слой герметика и посадите на него новейшую прокладку. Следующую сборку сделайте в оборотной последовательности.

Замена герметика клапанной крышки Лады Приора

Прошлой осенью заметил капли масла в 4 цилиндре, и подтеки по всему периметру клапанной крышки. Зиму отъездил, пришла пора устранять проблему. Меняю все как обычно в комплексе. Что нам понадобится: 1. Герметик анаэробный «Locktite» 20 мл — 150р 2. Сальник распредвала БРТ (кат. номер 21080-1005034-00) 2 шт по — 240р пара

• Весь процесс разбора клапанной крышки не вижу смысла описывать. Мануалов полно, остановлюсь лишь на моментах, которые вызывают трудности
• Снимаем крышку декоративную

Все провода, шланги вентиляции, дроссель убираем. Ресивер закреплен на 2 болта и 3 гайки. Гайки с левым болтом откручиваются легко, подлезть можно. А вот с правым болтом проблема, генератор не дает.

ВОТ БОЛТ, КОТОРЫЙ НАМ НУЖЕН

У меня авто с кондиционером, Трубки мешаются. Возле генератора находится два болтика, их убираем (на фото болтики видны). Когда будете вынимать впускной коллектор, трубки надо отогнуть, не бойтесь погнуть, там резиновые вставки. Снимаем ремень генератора, откручиваем верхнее крепление и аккуратно монтировкой отодвигаем гену в сторону радиатора.

Выкручиваем последний болт ресивера и аккуратно вынимаем, подогнув трубки кондиционера рукой.

Далее снимаем ГРМ, звездочки распредвала. Откручиваем болты клапанной крышки и постели распредвала.

Мойка всех деталей, дефектовка, обезжиривание.

Наносим герметик по контуру постели распредвала, шприцом это делать очень удобно. Также устанавливаем новые заглушки распредвала, их тоже герметиком смазал. Болты постели затягиваем с моментом 20Нм.

Вот тут хотел бы уточнить и предостеречь, в разных мануалах указаны разные моменты затяжки болтов постели распредвалов. Где-то 10-12Нм, где-то 18-22Нм. Слышал, что при затяжке в 20Нм срывает и ломает болты. У меня все хорошо прошло.

Но поговорил с несколькими мастерами на СТО и у Дилеров, сошлись все на моменте 12 Нм.

Порядок затяжки болтов постели распредвала

Далее герметик наносим на клапанную крышку и затягиваем болты с моментом 10Нм. Хотя в мануале указано 5Нм, что-то совсем мало.

1. ГЕРМЕТИКА 20МЛ ХВАТАЕТ, ДАЖЕ С ЗАПАСОМ
2. Ставим назад впускной коллектор, не забываем поменять прокладки на новые
3. ПРОКЛАДКИ ВПУСКНОГО КОЛЛЕКТОРА КОМПЛЕКТ

Приобрел сливной краник в блок двигателя. Цена около 100р. Решил установить. Штатный болтик не нужен, новый кран в блоке установлен.

В обратной последовательности собираем. По ходу устанавливаем новые сальники распредвалом, новые патрубки вентиляции картера с фильтром, новый уплотнитель масляного щупа. Раз уж дроссель снят, моем его очистителем карбюратора.

Наносим, ждем пока гадость черного цвета вытекает. Повторяем процедуру до тех пор, пока вся грязь не выйдет.

Окончательная сборка. После ночной стоянки заводим двигатель. Все в норме. Нигде ничего не течет.

Видео:21126 мотор. Замена герметика клапанной крышки и постели распредваловСкачать

Топ 5 лучших герметиков для клапанной крышки двигателя

Герметик для клапанной крышки работает в условиях высоких температур, а также контактируя с маслом. Поэтому выбор того или иного средства нужно основываться на том, что герметик не должен терять своих эксплуатационных свойств в сложных условиях.

Существует четыре основных вида герметиков — аэробные, затвердевающие, мягкие и специальные. Последний тип лучше всего подходит в качестве герметика клапанной крышки. Что касается цвета, то в большинстве случаев это лишь маркетинговый ход, поскольку у разных производителей средства с похожими характеристиками могут иметь похожие цвета, при этом отличаясь в эксплуатации.

При выборе того или иного средства в первую очередь необходимо обращать внимание на его эксплуатационные характеристики. Как указывалось выше, в первую очередь нужно выбирать герметик, способный работать в условиях высоких температур. Поэтому чем большее значение температуры он выдерживает — тем лучше. Это важнейшее условие!

Второй немаловажный фактор — устойчивость к воздействию различных агрессивных химических соединений (моторного и трансмиссионного масел, растворителей, тормозной жидкости, антифриза и других технологических жидкостей).

Третий фактор — устойчивость к механическим нагрузкам и вибрации. Если не будет соблюдено это требование, то герметик со временем попросту раскрошится и высыпится из места, куда был изначально заложен.

Читайте также: Щит для пожарных клапанов

Четвертый фактор — удобство эксплуатации. В первую очередь это касается упаковки. Автовладельцу должно быть удобно наносить средство на рабочую поверхность. То есть, стоит покупать небольшие тюбики или балончики. Последний вариант более удобен, и как правило, считается профессиональным, так как используется работниками СТО.

Не забывайте, что герметик имеет ограниченный срок действия.

Если не планируете его использовать нигде, кроме клапанной крышки, то покупать упаковку большого объема для вас не имеет смысла (у большинства герметиков срок годности составляет 24 месяца, а температура хранения от +5°С до +25°С, хотя эту информацию нужно уточнить в инструкции к конкретному средству).

При использовании подобных средств необходимо помнить о технологии сборки. Дело в том, что многие автопроизводители закладывают вместе с прокладкой крышки такие уплотнительные средства.

Однако при разбирании двигателя (например, его капитальном ремонте) автовладелец или мастера на СТО могут не нанести герметик повторно, что приведет к подтеканию масла.

Другая возможная причина этого — несоответствие момента затяжки крепежных болтов.

Обзор популярных герметиков

Обзор герметиков для клапанной крышки поможет автовладельцам определиться с выбором той или иной марки, поскольку в настоящее время в магазинах и на авторынках представлено очень много такой продукции. И только отзывы после реального применения могут полностью дать ответ какой герметик лучше. Излишняя внимательность при выборе поможет уберечься от покупки контрафактных товаров.

Черный термостойкий DoneDeal

Это один из самых качественных герметиков производства США. Рассчитан на работу в диапазоне температур от -70°С до +345°С. Кроме клапанной крышки средство также можно использовать при установке поддона картера двигателя и трансмиссии, впускного коллектора, водяной помпы, корпуса термостата, крышек двигателя. Обладает низкой летучестью, поэтому может быть использован в двигателях с кислородными датчиками. Состав герметика устойчив к воздействию масла, воды, антифриза, смазочных материалов, в том числе моторного и трансмиссионного масел.

Герметик выдерживает ударные нагрузки, вибрацию и перепады температур. При высоких температурах не теряет своих эксплуатационных свойств и не крошится. Средство можно наносить на уже установленные прокладки с тем, чтобы продлить срок их эксплуатации и улучшить термостойкость. Не приводит к появлению коррозии на металлических поверхностях элементов двигателя.

Код товара — DD6712. Объем упаковки — 85 грамм. Ее цена по состоянию на зиму 2017/2018 годов составляет 300 рублей.

Неплохой герметик, пользующийся популярностью из-за своей невысокой цены и достойных эксплуатационных характеристик. Его также можно использовать при установке различных других прокладок на автомобиле. Поэтому это средство наверняка пригодится вам в дальнейшем при ремонте автомобиля.

Слева оригинальная упаковка ABRO, а справа — поддельная

Особенности и характеристики:

• максимальная температура использования — +343°С;
• обладает химически устойчивым составом, который не подвержен воздействию масел, топлива, — антифриза, воды и других технологических жидкостей, используемых в автомобиле;
• отлично противостоит механическому воздействию (значительным нагрузкам, вибрациям, сдвигам);
• поставляется в тюбике со специальным «носиком», позволяющим наносить герметик на поверхность тонким слоем.

Обратите внимание! В настоящее время на авторынках и в магазинах реализуется большое количество поддельной продукции.

В частности, ABRO RED, который выпускается в Китае по сути является аналогом герметика с гораздо худшими эксплуатационными характеристиками.

Смотрите на приведенные рисунки для того, чтобы в дальнейшем вы смогли отличить оригинальную упаковку от контрафактной. Продается в тюбике массой 85 грамм, цена которого составляет около 200 рублей по состоянию на зиму 2017/2018 годов.

Другое название упомянутого герметика — ABRO красный или ABRO red. Имеет упаковку соответствующего цвета.

В данном случае речь идет о герметике, имеющем название REINZOPLAST, который в отличии от силиконового REINZOSIL имеет не серый, а синий цвет. Обладает аналогичными эксплуатационными характеристиками — устойчивым химическим составом (не вступает в реакции с маслами, топливом, водой, агрессивными химическими веществами).

Температурный рабочий диапазон герметика составляет от -50°С до +250°С. Допускается кратковременное повышение температуры до +300°С с сохранением рабочих характеристик. Дополнительное преимущество заключается в том, что засохший состав легко демонтировать с поверхности — он практически не оставляет на ней следов. Является универсальным герметиком для прокладок.

Каталожный номер для заказа 100 гр. тюбика — 702457120. Средняя цена около 300 рублей.

Преимуществом герметиков торговой марки Victor Reinz является тот факт, что они быстро засыхают.

Точную инструкцию по эксплуатации вы найдете на упаковке, однако в большинстве случаев алгоритм использования будет таков: нанести герметик на рабочую поверхность, выждать 10…15 минут, установить прокладку.

И в отличие от других герметиков двигатель автомобиля можно заводить уже через 30 минут после этого (хотя лучше выждать еще дополнительное время, если оно есть).

Герметики данной торговой марки выпускаются компанией Elring. Популярными средствами этой торговой марки являются следующие средства — Dirko HT и Dirko-S Profi Press HT. Они обладают схожими характеристиками, как между собой, так и по отношению к описанным выше герметикам.

В частности, устойчивы к перечисленным технологическим жидкостям (воде, маслам, топливу, антифризу и так далее), хорошо зарекомендовали себя в условиях высоких механических нагрузок и вибрации. Температурный рабочий диапазон Dirko HT (тюбик массой 70 грамм имеет код 705.

705 и цену 300 рублей по состоянию на зиму 2017/2018 годов) составляет от -50°С до +250°С. Допускается кратковременное повышение температуры до +300°С с сохранением рабочих характеристик. Температурный рабочий диапазон Dirko-S Profi Press HT составляет от -50°С до +220°С (тюбик массой 200 грамм имеет код 129.

400 и цену 1000 рублей на аналогичный период). Также допускается кратковременное повышение температуры до +300°С.

Также существует состав Dirko Spezial-Silikon (тюбик массой 70 грамм имеет код 030.790), который разработан специально для герметизации масляных поддонов и крышек картеров. Особенно его целесообразно использовать на поверхностях, которые подвержены деформации во время работы. Его температурный рабочий диапазон составляет от -50°С до +180°С.

Что касается монтажа, то после нанесения средства на поверхность необходимо подождать 5…10 минут. Обратите внимание, время не должно превышать 10 минут, так как защитная пленка образуется именно за указанный временной промежуток. После этого можно нанести прокладку на герметик.

Анаэробный герметик “Перматекс” представляет собой густой состав, который при вулканизации быстро уплотняется на алюминиевой поверхности.

Результатом является прочное, но эластичное соединение которое устойчиво к вибрации, механическим нагрузкам, воздействию агрессивных технологических жидкостей, а также перепадам температур.

Другие популярные марки

В настоящее время рынок герметиков, в том числе высокотемпературных, весьма насыщен. При этом необходимо понимать, что ассортимент различных торговых марок в уголках нашей страны отличается. Связано это в первую очередь с логистикой, а также наличием в том или ином регионе собственных производств. Однако среди отечественных автолюбителей также являются популярными следующие герметики:

• CYCLO HI-Temp C-952 (масса тюбика — 85 грамм). Это силиконовый автомобильный герметик красного цвета. В продаже встречается редко, однако считается одним из самых лучших аналогичных составов.
• Curil. Также весьма популярная серия герметиков от упомянутой выше компании Elring. Первая марка — Curil K2. Температурный диапазон от -40°С до +200°С. Вторая — Curil T. Температурный диапазон — от -40°С до +250°С. Оба герметика имеют широкий диапазон применения, в том числе их можно использовать на картере двигателя. Оба герметика продаются в тюбике-дозаторе массой 75 граммов. Curil K2 имеет код 532215 и стоит 350 рублей. Curil T стоит около 400 рублей по состоянию на зиму 2017/2018.

• MANNOL 9914 Gasket maker RED. Это однокомпонентный силиконовый герметик с рабочим температурным диапазоном от -50°С до +300°С. Очень устойчив к воздействиям высоких температур, а также топлива, масла и различных технологических жидкостей. Наносить герметик необходимо на обезжиренную поверхность! Время полного высыхания — 24 часа. Цена тюбика массой 85 грамм составляет 170 рублей.

Все перечисленные в данном разделе герметики устойчивы к топливу, маслам, горячей и холодной воде, слабым растворам кислот и щелочей. Поэтому могут использоваться в качестве герметика клапанной крышки.

Нюансы использования герметика для крышки клапанов

Каждый из перечисленных герметиков обладает своими особенностями. Соответственно, точную информацию по их использованию вы найдете лишь в прилагаемой к средству инструкции. Однако в большинстве случаев действует ряд общих правил и просто полезных советов, которых следует придерживаться. В частности:

Обзор популярных автомобильных высокотемпературных герметиков

• Герметик полностью вулканизируется лишь через несколько часов. Точную информацию вы найдете в инструкции или на упаковке. Соответственно, после его нанесения машину нельзя использовать, и даже просто запускать двигатель на холостых оборотах до того времени, пока состав полностью не засохнет. В противном случае герметик не будет выполнять возложенных на него задач.
• Перед нанесением средства рабочие поверхности необходимо не только обезжиривать, но и зачищать от грязи и других мелких элементов. Для обезжиривания можно использовать различные растворители (не уайт-спирит). А зачищать лучше металлической щеткой или наждачной бумагой (в зависимости от степени загрязнения и очищаемых элементов). Главное, не переусердствовать.
• При обратном монтаже болты желательно закручивать динамометрическим ключом, соблюдая определенную последовательность, предусмотренную производителем. Причем, эта процедура выполняется в два этапа — предварительная затяжка, а потом полная.
• Количество герметика должно быть средним. Если его будет много, то при затяжке он может попасть в двигатель, если мало — то эффективность его использования сводится к нулю. Также нельзя покрывать всю поверхность прокладки герметиком!
• Герметик необходимо укладывать в паз крышки и выждать около 10 минут, и лишь после этого можно устанавливать прокладку. Такая процедура обеспечивает больший комфорт и эффективность защиты.
• Если вы используете не оригинальную прокладку, то использовать герметик очень желательно (хотя и не обязательно), поскольку ее геометрические размеры и форма могут отличаться. А даже незначительное отклонение приведет к разгерметизации системы.

Делайте выводы сами.

Решать, использовать или не использовать герметик, каждый автолюбитель должен сам. Однако если вы используете не оригинальную прокладку, или из-под нее появилась течь — можно воспользоваться герметиком. Однако необходимо помнить, что если прокладка полностью вышла из строя, то использованием одного лишь герметика дело может не обойтись. Но для профилактики заложить герметик при замене прокладки все же можно (помните о дозировке!).

Что касается выбора того или иного герметика, то необходимо исходить из его эксплуатационных характеристик. О них вы можете узнать в соответствующей инструкции.

Эти данные пишут или непосредственно на корпусе упаковки герметика или в отдельно прилагаемой документации. Если вы покупаете средство через интернет-магазин, то как правило, в каталоге подобная информация дублируется.

Видео:Как наносить герметик на постель распредвалов ваз 2112Скачать

Масло в свечных колодцах: причина попадания, как устранить заменой сальников, прокладок, уплотнительных колец на двигателях ВАЗ, Тойота

В полости для вкручивания свечи зажигания не должно быть каких-либо технических жидкостей. Если же вы обнаружили масло в свечных колодцах, рекомендуем как можно скорее устранить причину данной неисправности. Рассмотрим, чем опасно такое явление, а также саму процедуру уплотнения соединений с помощью герметика, замену сальников, уплотнительных колец на примере двигателей ВАЗ и Тойота.

Читайте также: Где находится редукционный клапан ваз 2103

Основная причина

Масло в свечные колодцы попадает через негерметичность стыка элементов, отделяющих колодец от внутреннего пространства ГБЦ. Встречается несколько вариантов конструкции головки блока.

• Вставка свечного колодца вкручивается в ГБЦ. Между верхней частью вставки и клапанной крышкой устанавливается сальник. Чаще всего масло в колодцы попадает при естественном старении уплотнителей, которые переживают многочисленные перепады температур, воздействие газов и моторного масла. Реже утечка происходит через резьбовое соединение нижней части вставки. Такая конструкция используется на двигателях 3S-FE, 4S-FE, на примере которых мы и рассмотрим собственноручное устранение проблемы.
• Вставка свечного колодца вставляется в ГБЦ, в верхней и нижней части соединение герметизируется сальниками. Именно таково устройства ГБЦ на двигателях ВАЗ 2112 1.5 л с 16 клапанами. Уплотнительные кольца со временем ужимаются и теряют свою эластичность, что и становится причиной проникновения масла.
• Трубка свечного колодца отсутствует как таковая. Стенки полости для вкручивания свечи зажигания являются составными частями ГБЦ. Именно по такому типу устроен двигатель ВАЗ 21126, устанавливающийся на Лада Приора, Калина, Гранта. Между нижней частью головки блока, постелью распредвалов и крышкой клапанов отсутствуют прокладки. Герметичность достигается нанесением на привалочные плоскости герметика. Из-за многочисленных перепадов температур, а также деформации при затягивании болтов крепления ГБЦ, постели распределительных валов и крышки, невозможно добиться идеального прилегания деталей. Это и становится причиной проникновения масла в свечные колодцы.

Система вентиляции картера

Повышенное давление картерных газов – одна из основных причин ускоренного прорыва масла через уплотнения свечных отверстий.

Принцип работы вентиляции картера замкнутого типа предполагает подвод смеси паров масла, бензина и отработавших газов обратно во впускной коллектор.

За дозирование порции газов отвечает клапан PCV. Если по каким-либо причинам клапан не будет справляться со своей задачей, внутри ГБЦ образуется избыточное давление.

Причина неисправности может быть как в самом клапане, так и в изношенной цилиндропоршневой группе.

При изношенных компрессионных кольцах, увеличенном зазоре между поршнями и цилиндрами системе вентиляции картера труднее справляться со своей задачей.

В случае обильного запотеваня вокруг прокладки клапанной крышки, поддона, масла в воздушном фильтре, свечных колодцах, настоятельно рекомендуем проверить вентиляцию картера. При повышенном давлении отработавших газов замена прокладок с нанесением анаэробного герметика даст лишь краткосрочный эффект.

Симптомы и последствия

Для определения неисправности достаточно вытащить из колодцев наконечники ВВП/модули зажигания и выкрутить свечи. Масляная пленка на элементах и будет главным признаком негерметичности.

Если вовремя не устранить причину попадания масла, двигатель начнет троить, потеряет мощностью во всех либо определенных режимах работы, что может вылиться еще и в большой расход топлива.

Вероятнее всего, по причине пропусков зажигания в цилиндрах на приборной панели загорится Check Engine.

Приводит к таким последствиям негативное воздействие моторного масла на уплотнитель наконечника высоковольтных проводов, модулей катушек зажигания. Масляная среда создает благоприятные условия для пробоя искры, вследствие чего нарушается сгорание ТПВС в цилиндре.

Замена сальников на ВАЗ 2112 1.5 л, 16 клапанов

Чтобы определить тип устройства свечных полостей, выкрутите свечи и загляните внутрь колодца. Вариант со вставки имеет гладкие стенки от начала и до конца отверстия. На двигателях ВАЗ 21126 будет виден стык привалочных плоскостей клапанной крышки и постели распредвалов.

Для замены сальников на ВАЗ 2112 необходимо демонтировать пластиковую крышку, впускной ресивер, модуль зажигания, шланг вентиляции картерных газов. Извлекаются колодцы с помощью шлицевой отвертки (упираться отверткой необходимо в верхнюю каемку).

Следите за тем, чтобы после выхода на трубке остался нижний сальник. Перед установкой сальников очистите вставки. Нижний сальник нужно смазать моторным маслом. С помощью наставки подходящего диаметра запрессуйте вставку до характерного щелчка.

Свечи в момент выполнения работ будут выкручены, поэтому следите, чтобы в цилиндры не попал мусор либо сторонние предметы.

На видео вы можете увидеть, как при помощи самодельного съемника можно достать вставки для замены сальников свечных колодцев без снятия клапанной крышки, ресивера.

Двигатели 21126

Герметизация резьбовых соединений

На автомобилях Тойота и других авто со схожим типом устройства ремонт заключается в смазывании герметиком нижней и верхней резьбы. Для снятия и последующей установки трубки необходимо накрутить и законтрогаить две гайки.

Также необходимо заменить манжеты, уплотняющие стык вставки колодцев и клапанной крышки. Подробную инструкцию по снятию навесного оборудования, моментах затяжки, вы можете найти в руководстве по ремонту и эксплуатации вашей модели автомобиля.

Попадание мусора, посторонних предметов в цилиндры двигателя, ГБЦ, может привести к снижению ресурса и серьезной поломке. Поэтому все работы выполняйте максимально аккуратно.

Видео:Установка крышки распредвалов 16 кл ВАЗСкачать

Герметик для клапанной крышки: виды, требования, применение

Основные сведения о герметиках для клапанной крышки двигателя

Клапанная крышка служит для защиты газораспределяющего механизма от загрязнений и не позволяет моторному маслу просачиваться наружу. Наибольшую роль в выполнении этих функций служит прокладка. Со временем наступает момент, когда уплотнитель перестает выполнять свои функции, и требуется ремонт или замена элемента. В обоих случаях рекомендуется использовать герметик для клапанной крышки.

Клапанная крышка к головке блоков цилиндров крепится при помощи нескольких болтов, а между ними обязательно должна находиться прокладка, которая изготовлена из особого состава на основе резины. Она выдерживает перепады температур, воздействие масла и других технических жидкостей.

Чтобы избежать подобных проблем, нужно следить за внешним видом двигателя, и при малейших подтеках масла менять прокладку клапанной крышки. Помимо этого замена уплотнителя производится, если происходит демонтаж ГБЦ для ремонта или технического обслуживания ГРМ, при капитальном или текущем ремонте ДВС.

Некоторые автовладельцы меняют прокладку при каждой замене моторного масла – каждые 7-15 тыс. км пробега. Такой подход хоть и кажется излишним, но в этом есть и свои плюсы: полностью исключается течь масла, появляется возможность оценить состояния деталей ГРМ на предмет повреждения или износа.

При замене или ремонте прокладки клапанной крышки следует использовать специальные герметики. Они улучшают изоляцию и рабочий ресурс уплотнителя.

Для автомобильного применения существует 4 вида герметиков:

• Анаэробные
• Мягкие
• Затвердевающие
• Специальные

Для клапанной крышки подходит последний вид – специальный герметик. Данный вид материалов изготавливается на основе силикона. Это простые в применении и быстро отверждающиеся составы.

Силиконовые герметики отличаются высокой эластичность и прочностью, они способны выдерживать высокие давления, благодаря чему их можно использовать даже в самых мощных ДВС. Отверждение происходит за счет содержащейся в воздухе влаги. В среднем силиконовые герметики набирают начальную прочность в течение 10-20 минут. Такие материалы можно использовать для зазоров и трещин толщиной до 6 мм.

Силиконы обладают отличной стойкостью к перепадам температур, длительному воздействию отрицательных и высоких температур, высокой адгезией к полимерным материалам и металлам.

К специальным составам также относятся некоторые анаэробные герметики автомобильные. Они отверждаются в безвоздушной среде при контакте металла с металлом. Излишки материала в этом случае не застынут и растворятся в моторном масле. Наружные подтеки можно убрать ветошью.

Такие материалы образуют очень прочное, но эластичное соединение, которое устойчиво к механическому воздействию, вибрациям, технологическим жидкостям и перепадам температур.

Если анаэробный герметик низкого качества, то велика вероятность того, что он не растворится в масле, а станет похожим на вязкую массу и засорит механизм ГРМ.

Второе – стойкость к бензину, моторному маслу, растворителю, антифризу и другим технологическим жидкостям, которые используются в автомобиле. Это очень важное качество, так как при контакте с подобными материалами герметик не должен разрушаться.

Третье – устойчивость к вибрации и механическим нагрузкам. Если герметик не удовлетворяет этому пункту, то со временем он разрушится, что приведет к утечке масла.

Четвертое – удобство применения. Прежде всего, это касается упаковки. Из небольшого тюбика или баллончика гораздо удобней наносить герметик под клапанную крышку, чем из большого картриджа при помощи монтажного пистолета.

Независимо от того, на герметик какой марки вы выбрали существуют общие правила применения таких материалов при герметизации клапанной крышки.

Полная полимеризация материала происходит через несколько часов. Более точная информация о времени вулканизации указана в инструкции или на упаковке. Таким образом, до полного высыхания герметика эксплуатация и запуск двигателя недопустимы. В противном случае герметик не будет работать.

Перед нанесением материала поверхности следует очищать от загрязнений и следов старых уплотнителей, а также обезжиривать. Главное не использовать наждачную бумагу или другие абразивные методы, так как это повредит поверхности.

При сборке клапанной крышки рекомендуется использовать динамометрический ключ. Сама затяжка выполняется в два этапа: сначала предварительная, потом полная. Момент затяжки крепления клапанной крышки для каждой модели автомобиля различается, и его следует строго соблюдать. В противном случае произойдет перекос крышки, и она быстро потеряет герметичность.

Количество герметика должно быть средним. Это обусловлено тем, что при меньших количествах материала эффективность герметизации практически никакая, а если герметика много, то он может попасть в двигатель, что приведет к поломке. Помимо этого нельзя покрывать герметиком всю прокладку. Рекомендуемая толщина слоя – 3-4 мм.

Герметик укладывается в паз крышки. Затем нужно выждать 10 минут, и лишь затем можно установить процедуру. Это делается для того, чтобы обеспечить более эффективную герметизацию.

Сегодня на рынке представлено много различных материалов для герметизации клапанных крышек. На первый взгляд каждый из них подходит для данной цели.

Но на практике бывает, что тот или иной герметик не справляется со своими функциями.

Поэтому при выборе таких материалов следует руководствоваться опытом других автовладельцев, которые подтвердят или опровергнут эффективность того или иного состава.

Материал отличается стойкостью к воздействию моторных и трансмиссионных масел, пластичных смазок, антифризов и воды. Он отлично справляется с перепадами температур, вибрациями и ударными нагрузками. Материал не растрескивается, не крошится и не теряет своих свойств при высоких температурах, а также не вызывает коррозии.

Состав устойчив к воздействию любых технических жидкостей, используемых в автомобиле, выдерживает высокие температуры до +345 °C, устойчив к механическому воздействию, высоким давлениям, нагрузкам, сдвигам и вибрациям. Герметик очень удобен в применении, так как поставляется со специальным удлиненным носиком, который облегчает нанесение.

Единственный его минус – высокая вероятность купить поддельный продукт, который не будет отвечать заявленным производителем свойствам.

Уникальность этого герметика состоит в том, что он начинает работать сразу после нанесения и способен уплотнять даже небольшие зазоры. Если толщиномер показывает 0,14 мм или меньше – то нужно применять REINZOPLAST.

Состав не боится вибраций и не растрескивается, работает при температурах от -50 до +300 °C, легко демонтируется, имеет высокую стойкость ко всем видам топлив, масел, смазочных материалов, к техническим жидкостям и присадкам, воде, моющим средствам и газам.

Читайте также: Днепр замена седел клапанов

Герметик американского производства. Может быть белого, черного цвета или прозрачным. Его можно использовать как для герметизации клапанных крышек, так и других элементов автомобиля. Единственное ограничение заключается в том, что его нельзя применять на чувствительных металлах, таких как никель, латунь, алюминий, медь и т.п.

Данный герметик работает в диапазоне температур от -60 °C до +180 °C (состав черного цвета выдерживает температуры до +205 °C), устойчив к воздействию любых технических жидкостей, используемых в автомобиле.

Он быстро отверждается при комнатной температуре, обеспечивает герметичность даже при неравномерной затяжке шпилек, может использоваться для повышения существующей прокладки и в качестве самостоятельного уплотнителя.

Видео:ваз 8 кл замена прокладки клапанной крышки и причины основных течейСкачать

Появилось масло в свечном колодце на Гранта 16 клапанов: причины и методы устранения

У семейства Lada Granta двигателей 1,6 16V на выбор два: 21126 на 98 л.с. и 21127 на 106 л.с. Различия не только в мощностных показателях.

«Семерка» оснащена инерционным наддувом, а датчик массового расхода воздуха заменен на сенсоры абсолютного давления и температуры, совмещенные в одном корпусе.

Конфигурация же железа абсолютно идентична, как и букет основных проблем, в котором особое место занимают течи смазывающей жидкости.

Почему возникает течь масла в свечные колодцы шестнадцатиклапанного двигателя на Лада Гранта: причины и последствия

Истоки неполадки берут корни еще с первого 1,6 16V, который монтировался на «десятки».

По итогам первых двух-трех лет эксплуатации двигатель ВАЗ 21124 требовал серьезного вмешательства ввиду того, что площадки под свечи наполнялись маслосоставом.

Случай непременно гарантийный – неисправность устранялась бесплатно в дилерском центре, как и сейчас. Однако гарантий отсутствия повторения симптомов в ближайшем будущем никто не давал, и давать не собирается.

Откуда эмульсия

Аккумулируется масло в свечном колодце на Гранта 16 клапанов по одной причине – неплотный контакт сопрягаемых деталей головки блока цилиндров. Вынув катушку, можно увидеть два стыка по плоскости:

• Клапанная крышка-постель распредвалов.
• Крышка распределительных валов-ГБЦ.

На шестнадцатиклапанниках не применяют прокладки. Стыковочные поверхности уплотняются специальными герметиками. На заводе они наносятся путем напыления и со временем высыхают. Через неплотности начинает просачиваться масляная эмульсия, которая выходит в колодцы и наружу (двигатель потеет).

Чем грозит заполнение колодца маслом

Непорядок под капотом чреват. Как минимум находящаяся в маслосоставе свеча подвержена выходу из строя, как максимум – может «накрыться» дорогостоящая катушка зажигания. Не стоит оценивать ситуацию исключительно в денежном ключе – такая обстановка под крышкой двигателя небезопасна с точки зрения возникновения пожара.

Диагностика неисправности

На ранних стадиях обнаружить неполадку поможет только прямая фиксация факта нахождения масла в свечном колодце. Для этого достаточно демонтировать катушку зажигания и оценить пространство вокруг свечи. В запущенных случаях на наличие проблем с течью укажут следующие симптомы состояния силовой установки:

1. Пропуски воспламенения.
2. Троение.
3. Понижение уровня масла.

К сведению. Чаще всего болезнь настигает площадку четвертого цилиндра. Она подвержена воздействию высокого градиента температур, особенно зимой.

Как устранить поступление масла в свечной колодец на Лада Гранта с мотором на 16 клапанов: последовательность действий

Без тщательного осмотра преуспеть в устранении дефекта не получится. Его задача – выяснить, какой из двух стыков ГБЦ течет. От этого зависит специфика технологии избавления от неисправности. Часто потеки наблюдаются только из-под клапанной крышки, устранить которые гораздо легче, нежели подтекание маслоэмульсии на стыке постели распредвалов и головки блока цилиндров.

Выбор герметика

Устранить течь масла в свечные колодцы Гранта можно лишь одним путем – «посадить» детали ГБЦ на специальный анаэробный герметик. Секрет уплотнительной смеси в том, что она моментально твердеет при отсутствии контакта с воздухом. Такое условие создается в небольших зазорах между частями головки блока цилиндров.

Часть герметичного состава, оставшаяся снаружи и внутри двигателя, контактирует с воздухом, а потому не отвердевает. Под высоким давлением масло смывает жидкие остатки герметика с ребер и безопасно выводит их через мелкую сеть масляных каналов. Вот почему так важно применять именно анаэробную уплотнительную смесь – она не забьет маслоканалы и гидрокомпенсаторы в отличие от обычного уплотнителя, твердеющего на воздухе.

К сведению. АВТОВАЗ рекомендует применять герметик Локтайт:

• Цвет – красный.
• Упаковка – шприц, которого хватает на обработку одного соединения, скажем, клапанная крышка-постель распредвала.
• Ориентировочная цена за 1 шт. – 200 рублей.

Подготовительные мероприятия

Добраться до клапанной крышки, как и устранить тугой ход педали сцепления на Гранте, непросто. Необходимо демонтировать дроссельный узел с входным патрубком и ресивер. Снятие впускного коллектора сопряжено с рядом трудностей: заднюю часть двигателя придется отсоединять от опоры (подушки), поскольку места в подкапотном пространстве заметно меньше, чем у Приоры.

Если течет из-под постели, придется дополнительно снимать:

• Ремень ГРМ.
• Шестерни распределительных валов.
• Постель распредвалов.
• Валы ГРМ.

Нанесение герметика

Убрать масло из свечных колодцев мотора Лада Гранта на 16 клапанов можно только путем уплотнения всех стыков герметичным составом.

Перед нанесением вязкой консистенции поверхность предварительно очищается от заводского слоя подручными средствами (отверткой, стамеской, лезвием ножа) и обезжиривается. Наносить герметик необходимо на одну из сопрягаемых поверхностей.

Успешная герметизация возможна только после обработки всех стыков деталей ГБЦ, указанных на рисунке.

Обратная сборка

Произвести монтаж распредвалов не сложнее, чем выполнить регулировку сцепления на Лада Гранта, главное – не перепутать их. Габаритные характеристики одинаковы, но на впускном распределительном валу имеется дополнительная канавка. С устранением неисправности целесообразно связать замену расходных материалов, таких как:

• Сальники распредвала – 250 рублей за 2 шт.
• Заглушки распределительного вала – 100 рублей за 2 шт.
• Патрубки вентиляции картера – 250 рублей за комплект (3 шт).
• Уплотнитель масляного щупа – 30 рублей за 1 шт.

Сальники и заглушки желательно «посадить» на герметик. Работы по монтажу постели распредвалов и клапанной крышки рекомендуется выполнять с использованием динамометрического ключа, иначе велик риск сорвать резьбу или сломать болт. Затяжка резьбовых соединений ведется в соответствии со схемой с соблюдением моментов:

• Постель распредвалов – 12 Нм.
• Клапанная крышка – 5 Нм (по мануалу, некоторые автомобилисты затягивают с моментом 10 Нм).

Ресивер рекомендуется промыть очистителем карбюратора. Перед установкой впускного коллектора необходимо заменить прокладки (рыбки) в месте стыковки детали с двигателем.

Резюме

Причинами течи масла в свечные колодцы шестнадцатиклапанной силовой установки Лада Гранта является неплотное соединение клапанной крышки с постелью распредвалов и/или крышки распределительных валов с ГБЦ. Неисправность повышает уровень пожарной опасности и ведет к выходу из строя катушки зажигания и свечи.

Предотвратить подтекание помогает обработка стыков сопрягаемых деталей головки блока цилиндров анаэробным герметиком. Для нанесения герметичного состава необходимо демонтировать детали и подготовить поверхности. При обратной сборке обязательно заменить прокладки ресивера и пользоваться динамометрическим ключом.

Видео:Lada Granta Масло в свечных колодцах Замена герметика постели распредвалов и клапанной крышкиСкачать

Как снять крышку клапанов на ВАЗ-2112 16 клапанов: фото, видео

Хэтчбеки семейства 2112 выпускались с разными 16-клапанными двигателями – 21124 и 21120. Перед тем, как снять крышку клапанов, на ВАЗ-2112 надо будет разобрать крепление впускного модуля, а также снять все кронштейны, закреплённые на крышке сверху. Также отключают высоковольтные провода, а с двигателя 21120 удаляют модуль зажигания. Рассмотрим все шаги подробнее.

Снятие крышки клапанов на двигателе 21120 (16v 1,5)

Вкратце последовательность выглядит так: снимаем короб фильтра и пластиковую накладку, отключаем провода и откручиваем модуль зажигания. Ключ надо повернуть в положение «0».

Удаляем короб с воздушным фильтром

Чтобы удалить фильтр, ослабляют хомуты 1 и 2, а затем отключают разъём 3. Патрубки 1 и 2 снимают с короба. Ключом «на 10» откручивают винт на кузове, затем снимают короб с креплений.

С пластиковой крышкой всё выглядит просто: или она прикручена болтами (ключ «на 10»), или удерживается на резиночках. В первом случае болты откручивают, во втором крышку тянут вверх. Главное – открутить наливную пробку.

Чтобы отключить высоковольтные кабели, надо вытянуть колпачки из колодцев. Кабели отключают и от модуля зажигания. Он прижат к крышке клапанов тремя гайками под ключ «на 10».

Разобрались с модулем зажигания

Не забудьте отсоединить низковольтный разъём и проведите демонтаж модуля. Если модуль не откручивать, на ВАЗ-2112 снять крышку клапанов не получится.

Деталь с названием «ресивер»

Прежде всего, нужно снять дроссельный узел: отворачиваем крышку на бачке с тосолом, отключаем разъёмы ДПДЗ и РХХ, откручиваем две гайки крепления (ключ «на 13»). Клемму «минус» от АКБ тоже желательно отключить.

Что делать до снятия ресивера

Ключом «на 10» откручиваем от ресивера кронштейн крепления троса. Осталось удалить дроссельный узел: операцию проводят так, чтобы узел оставался выше расширительного бачка. Сам узел в завершении крепят к перегородке кузова.

На моторе 21120 мы снимаем ресивер, то есть верхнюю часть впускного модуля:

1. Из кронштейнов 1 и 2 выводятся провода зажигания. Затем, ослабив хомут, надо отключить шланг системы тормозов.Что нужно отключать от ресивера
2. Со шпилек на 1-й и 4-й трубке снимаем зажимы, удерживающие жгут проводов.
3. Ключом «на 8» ослабляем гайки на четырёх хомутах. Ключом «на 10» отворачиваются две гайки крепления, и ресивер можно удалить.

От крышки ГБЦ отсоединяют шланг вентиляции картера.

На фото отверстия впускного коллектора закрыты заглушками. Наливная пробка закручена.

Снятие крышки клапанов на двигателе 21124 (16v 1,6)

Удалите короб фильтра и декоративную накладку (см. главу 1). Дальше удаляют катушки зажигания: отключают штекеры и ключом «на 10» откручивают винты крепления.

Индивидуальные катушки зажигания

Как поступить с тросом привода заслонки: извлекаем из кронштейна резиновый держатель, разрезаем пластиковый хомут.

Тросик газа нужно освободить

Теперь снимайте дроссельный узел по инструкции из предыдущей главы.

Как снять впускной модуль из пластика

Спереди к впускному модулю крепится жгут проводов. Кабели идут к датчикам ДПКВ, ДПРВ (ДФ) и к клапану адсорбера. Все разъёмы необходимо отключить, затем жгут проводов снимают.

На фото показано, как отключается шланг тормозной системы, а также шланг вентиляции картера. Нужно удалить и щуп масла с трубкой, для чего откручивают саморез 1.

Точки крепления пластиковой детали:

• Ключ «на 10»: две гайки 1;
• Ключ «на 13»: три гайки 2, два болта 3.

Все элементы показаны на фото.

Демонтаж, основная операция

Ключом «на 10» отворачиваем болты на кронштейнах: один из них крепит кабели форсунок, второй – это крепление проводов дроссельного узла.

Оба кронштейна удаляют. Торцовым ключом «на 8» откручивают 14 или 15 винтов на крышке. На этом демонтаж завершается, но крышка может удерживаться герметиком.

При монтаже герметик наносят на нижнюю кромку детали. А рекомендуемый момент затяжки винтов – 2,0-4,6 Н*м.
