Замена главного тормозного цилиндра ауди а4 1999

Симптомы: тормоза практически отсутствуют, тормозная жидкость в норме,никуда не уходит, система герметична, при нажатии на педаль томоза слышны не характерные «хрюкания» в ГТЦ.
Приговор: ГТЦ под замену
+ промывка тормозного бачка.. внутри весь в какой то чёрной грязи, что скорее всего и стало причиной выхода из строя ГТЦ
Ремкомплектов,как выяснилось нет, ГТЦ меняется полностью.
Оригинальный номер — 8E0 611 021
заменитель — LUCAS/TRW PML420
Теперь обо все по порядку:
1) сливаем тормозуху из бачка, для этого открываем маленькую пробку (обведена красным на фото) и шприцем с насадкой от капельницы,выкачиваем содержимое

2) отсоединяем фишку датчика уровня(поз.10) и шланг,идущий к цилиндру сцепления. само собой шланг затыкаем,чтобы не попала грязь
3) выкручиваем стопорный винт(TORX) поз.7 ,удерживающий бачек
4) с приличным усилием сдергиваем бачек с цилиндра(хотя в ELSA написано про какие то фиксаторы,но по факту ничего нет,просто туго вставлен)
5) откручиваем две импульсные трубки от ГТЦ(поз.1,2), так же защищаем от попадания грязи в них
—>

6) ключем на 22 откручиваем две гайки (поз.3,4)крепления цилиндра к вакуумнику(посажены на фиксатор резьбы)
7) и только теперь откручиваем два длинных болта крепления вакуумника только после этого извлекаем тормозной цилиндр.
—>

п.с. если не откручивать вакуумник,то не удастся вынуть ГТЦ,так как он упирается в перегородку кузова.
необходимо подвытащить вакуумник и немного наклонить к верху.
Далее очищаем посадочное поле и ставим новый ГТЦ. Следить чтобы шток в вакуумнике точно попал в центр ГТЦ.
Извлекаем технологические заглушки и заполняем его тормозухой пока она не потечет из мест подключения импульсных трубок.
Собираем все в обратной последовательности, заливаем в бачёк тормозуху и прокачиваем тормоза.
—>

п.с. мое мнение,что с заменой ГТЦ выполнить также полную замены тормозной жидкости во всей системе.

Замена/прокачка тормозной системы:
Потребуется помощник.
Замена осуществляется замещением старой тормозухи на новую, последовательно прокачивая каждое колесо в объеме около 200мл
Последовательность:
-переднее левое
-переднее правое
-заднее левое
-заднее правое
опишу на примере одного колеса, остальные аналогично.
Откручиваем штуцер на тормозном суппорте(ключ на 11),надеваем на него шланг и в бутыль.
Помощник давит тормоз, столько раз пока не вытечет нужный объем(напомню — около 200мл), соответственно выгониться весь воздух.
Не забываем подливать тормозуху в бачек
На последний цикл делаем так:
-штуцер закрыт
-помощник несколько раз давит тормоз и держит нажатым
-откручиваем штуцер. педаль тормоза проваливается. держим нажатой
-закручиваем штуцер
Одно колесо сделано!

владельцы МКПП — Не забываем аналогично прокачать цилиндр сцепления. принцип тот же, только давим педаль сцепления. цилиндр находится над мкпп. прокачиваемый объем 100мл
на этом ВСЁ

Видео:Замена главного тормозного цилиндра Ауди A6C4Скачать

замена главного тормозного цилиндра А4,А6 2005 фото отчет

#1 большой шаман

• Модель Audi: a-6
• Кузов: c4
• Двигатель : abc
• Обьем (V): 2.6
• Коробка: MKПП
• Тип привода: передний
• Год выпуска: 1997
• Город: москва

.
ЗАМЕНА ГЛАВНОГО ТОРМОЗНОГО ЦИЛИНДРА

Необходимые инструменты: шлицевая отвертка, ключи 24, Е10 (или при его отсутствии 12ти гранный накидной 10), торкс Т25, разрезной 13, рожковый 13,накидной 11,приспособление для прокачки тормозной системы, тормозная жидкость 1000 мл.

• снимаем декоративный пластик под стеклом (при наличии)
• отворачиваем крышку расширительного бачка ГТЦ и вынимаем сеточку

• при помощи шприца откачиваем тормозную жидкость
• отворачиваем стопорный болт бачка (Т25) и с помощью отвертки снимаем бачок (приготовьте тряпку, остатки жидкости польются из сосков бачка)

5. снимаем разъем с датчика уровня тормозной жидкости и грибок вакуумного
шланга.

6. отворачиваем трубки (разрезной затем рожковый13). трубки легче отвести от цилиндра если снять резинку с моторного щита и вынуть проходную резинку с трубками

7. отпускаем гайки крепления ГТЦ.

8. отворачиваем болты крепления вакуумного усилителя тормозов и вынимаем их на 30 – 40 мм.

9. поворачиваем вакуумник на 15-20 градусов против часов и приподняв его вынимаем верхний болт.

10. поворачиваем вакуумник на 90 градусов по часам и приподняв его вынимаем нижний болт.

11. отворачиваем до конца гайки крепления ГТЦ, и задрав вакуумник до упора вверх снимаем цилиндр.

12. при наличии коррозии на привалочной плоскости вакуумника (в месте посадки ГТЦ) обработать поверхность наждачкой и консистентной смазкой. (что бы не было подсосов воздуха в месте стыка вакуумника и ГТЦ)

13. сборка производится в обратной последовательности. Единственное замечание – трубки легче наживлять ДО установки вакуумника (пока он «дышит»)

Читайте также: Как снять главный цилиндр сцепления бмв е36

14. прокачка тормозной системы производится по стандартной схеме.

Видео:Замена главного тормозного цилиндра Audi a4 b5.Скачать

Проверка тормозного усилителя
Audi A4 B5, бензин. Шасси. Тормозная система

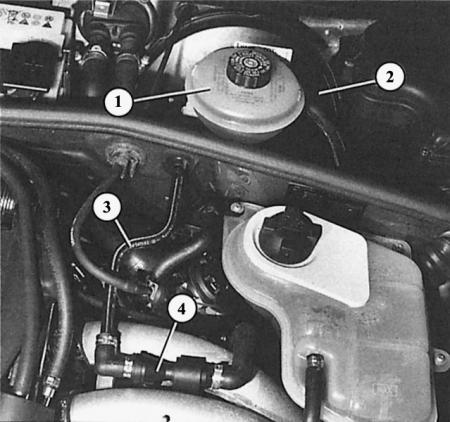

Область вокруг тормозного усилителя с двигателем 1,6 л: 1 – бачок с тормозной жидкостью; 2 – тормозной усилитель; 3 – вакуумная трубка от впускного коллектора; 4 – эжектор для усиления пониженного давления

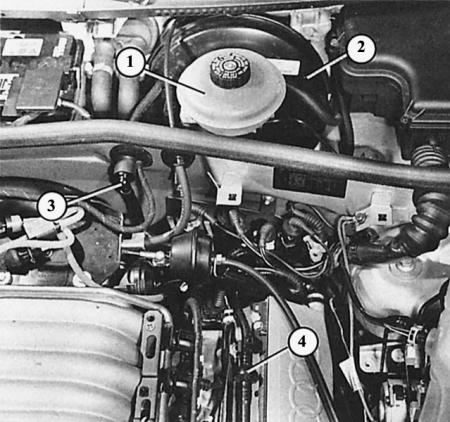

Такой же вид, как на фотографии вверху, но с шестицилиндровым двигателем: 1 – бачок с тормозной жидкостью; 2 – тормозной усилитель; 3 – вакуумная трубка от впускного коллектора; 4 – возвратный клапан в вакуумной трубке

Видео:Проваливается педаль тормоза? Замена главного тормозного цилиндра ГТЦ без прокачки тормозовСкачать

Порядок выполнения

1. Двигатель должен быть выключен.

2. Нажмите на педаль тормоза 10 раз.

3. Держите педаль отжатой и запустите двигатель.

4. Если тормозной усилитель исправен, то педаль должна немного податься. Если педаль не опускается, то тормозной усилитель неисправен.

5. При выходе из строя тормозного усилителя дефект, вероятнее всего, кроется в системе пониженного давления: негерметичен вакуумный шланг от впускного коллектора к тормозному усилителю, негерметичен возвратный клапан в вакуумном шланге, дефект в резиновом кольце между главным тормозным цилиндром и серво-приводом или мембраной тормозного усили-теля.

6. Для проверки возвратного клапана снимите вакуумный шланг с сервопривода.

7. Он продувается, отсасывание недопустимо.

8. Возвратный клапан продается только вместе с вакуумным шлангом.

9. Чтобы заменить поврежденное резиновое кольцо между главным тормозным цилиндром и усилителем, нужно демонтировать цилиндр.

10. В заключение остается еще дефект самого тормозного цилиндра. В этом случае ремонт невозможен – его нужно заменять.

Видео:Замена главного тормозного цилиндра.Скачать

Демонтаж тормозного усилителя

Для ослабления штока тормозного давления на педали тормоза Audi использует специальный инструмент 3289. К сожалению, без этого инструмента обойтись нельзя. Последовательность действий:

1. Демонтируйте главный тормозной цилиндр.

2. Демонтируйте вакуумный шланг.

3. Вывинтите два крепежных болта тормозного усилителя (TORX T45).

4. Демонтируйте карман слева под приборной доской (глава Салон).

5. Отсоедините на педали тормоза выключатель огней стоп-сигналов и клапанов вентиляции системы регулировки скорости.

6. Установите на рычаг педали тормоза специальный инструмент 3289. Теперь можно отсоединить нажимной шток тормозного усилителя от педали (потяните педаль назад).

7. Выньте тормозной усилитель из двигательного отсека.

8. Если устанавливается новый тормозной усилитель, то длину штока его управления нужно отрегулировать в демонтированном состоянии.

9. Расстояние между концом штока управления (он должен стоять вертикально) и прилегающей поверхностью с двумя нарезными отверстиями должно составлять 158,5 мм (допуск 0,5 мм).

10. После регулировки затяните контргайку.

11. Перед монтажом слегка смажьте шарнирный палец.

12. Используйте новый фиксатор для шарнирного пальца и новые самоконтрящиеся гайки. Поставьте новое уплотнительное кольцо между тормозным усилителем и главным тормозным цилиндром.

Видео:7 Замена главного тормозного цилиндраСкачать

Признаки и неисправности главного тормозного цилиндра

Главный тормозной цилиндр (ГТЦ) – устройство для преобразования усилия от педали тормоза в давление гидравлической жидкости для дальнейшей передачи усилия через гидравлическую жидкость (тормозную жидкость) на поршень тормозного суппорта. ГТЦ расположен в верхней части вакуумного усилителя тормозов (ВУТ). Над главным цилиндром находится бачок, заполненный тормозной жидкостью.

В целом, деталь достаточно надежная и отличается большим сроком службы. Однако тормозные цилиндры в процессе эксплуатации изнашиваются, в результате чего требуется их проверка, замена или ремонт. Подробнее читайте в нашей статье.

Видео:Как прокачать ГЛАВНЫЙ ТОРМОЗНОЙ ЦИЛИНДРСкачать

Устройство тормозного цилиндра и принцип работы ГТЦ

На подавляющем большинстве автомобилей цилиндры двухсекционные, каждая из секций отвечает за отдельный контур тормозной системы.

Это необходимо для безопасности, так как в случае повреждения эффективность тормозной системы снизится, но работоспособность сохранится.

Устройство главного тормозного цилиндра:

• шток вакуумного усилителя тормозов;
• стопорное кольцо;
• перепускное отверстие первого контура;
• компенсационное отверстие первого контура;
• первая секция бачка;
• вторая секция бачка;
• перепускное отверстие второго контура;
• компенсационное отверстие второго контура;
• возвратная пружина второго поршня;
• корпус главного цилиндра;
• манжета;
• второй поршень;
• манжета;
• возвратная пружина первого поршня;
• манжета;
• наружная манжета;
• пыльник;
• первый поршень.

Видео:главный тормозной цилиндрСкачать

Как работает главный цилиндр

В корпусе один за другим расположены 2 поршня. Когда водитель жмет на педаль тормоза, усилие через шток передается на первый поршень, который сдвигается вперед. За счет этого сжимается тормозная жидкость, тем самым формируя давление в первом тормозном контуре.

Также первый поршень проталкивает вперед второй поршень. Данный поршень создает давление во втором контуре. В отсеки, которые появляются при движении поршней внутри корпуса, поступает жидкость из компенсационного бачка.

После отпускания педали тормоза возвратные пружины возвращают поршни в исходное положение, давление внутри цилиндра снова выравнивается за счет тормозной жидкости в бачке. Данная схема работы ГТЦ позволяет очень быстро передать усилие через практически несжимаемую тормозную жидкость на каждый из тормозных цилиндров на колесах.

Кстати, компенсационный бачок тоже имеет две секции. Если возникнут протечки, жидкость останется, как минимум, в одной секции. Внутри бачка дополнительно стоит датчик уровня тормозной жидкости. При сильном снижении уровня на панели приборов загорается соответствующий индикатор. Для повышения надежности на некоторых ГТЦ используют сразу два бачка.

Видео:Лайфхак. Как проверить главный тормозной за 5 минСкачать

Диагностика и ремонт

Из перечисленных выше признаков нетрудно понять, что в большинстве случаев источник проблем один – резинотехнические изделия, пришедшие в негодность. Манжеты трескаются и набухают, в результате перепускают жидкость и закрывают сбросные отверстия. Отсюда рекомендация: все «резинки» тормозной системы следует менять с интервалом примерно 100 тыс. км, не дожидаясь критического износа.

Справка. Многие автомеханики высказывают мнение, что после замены манжет основной гидроцилиндр прослужит недолго. Утверждение отвечает истине, если автолюбитель приобрел дешевые запчасти низкого качества либо поставил новые уплотнительные кольца в цилиндр, где образовалась внутренняя выработка стенок.

Прежде чем проверить ГТЦ на работоспособность, убедитесь в отсутствии других неисправностей:

1. Осмотрите узлы колес с внутренней стороны на предмет протечки тормозной жидкости из рабочих цилиндров.
2. Проверьте целостность расширительного бачка и уровень жидкости в нем.
3. Заведите двигатель и на холостом ходу передавите патрубок отбора вакуума к усилителю. Если обороты двигателя заметно выросли, имеет место подсос воздуха и главный цилиндр, скорее всего, исправен.

Читайте также: Цилиндр техно 80 км1 нг 1200х57х30

Явный симптом, указывающий на поломку основного гидроцилиндра, – капли тормозной жидкости на корпусе. Обнаружив протекание, смело демонтируйте агрегат и разбирайте в поисках причины. Другие распространенная неполадка – перетекание жидкости сквозь уплотнители – диагностируется так:

1. Откройте крышку расширительной емкости и посадите на водительское место помощника.
2. Прислушиваясь к звукам в бачке, отдайте команду помощнику нажать педаль.
3. Если педаль идет легко, а в резервуаре слышится бульканье, туда поступает жидкость. Причина – изношенные манжеты неспособны создать давление в контурах, жидкость просачивается через неплотности и попадает в емкость.

Также на проблемы ГТЦ указывает заклинивание либо слишком малый ход педали. Сядьте за руль, нажмите ее несколько раз, и заведите мотор, удерживая педаль ногой. Если она провалилась до пола или не сдвинулась с места, разбирайте гидроцилиндр.

Чтобы произвести замену либо ремонт главного тормозного цилиндра, нужно снять агрегат с автомобиля. Работы ведутся в следующем порядке:

1. Откачайте жидкость из бачка шприцем. Если манжеты перепускают, надавите несколько раз педаль и отсосите поступившие излишки жидкости.
2. Снимите расширительный бачок.
3. Опорожнять все тормозные контуры необязательно. Подставив небольшую емкость, отверните гайку первой трубки и аккуратно отведите ее в сторону, заткнув деревянной палочкой.
4. Повторите операцию со второй трубкой, открутите крепление фланца ГТЦ и снимите агрегат.

Дальнейшие действия зависят от конструкции главного цилиндра. Если элемент полностью разбирается, поменяйте резиновые уплотнители. В противном случае придется заменить поршни в сборе. Предварительно вымойте корпус и все отверстия спиртом, использовать бензин не допускается. После сборки долейте жидкость и прокачайте тормозную систему для удаления воздуха.

Видео:Секрет!Почему после прокачивание тормозов или замены ГТЦ нету тормозов(вялые)!Скачать

Цилиндр тормозной главный: признаки неисправности

ГТЦ представляет собой надежное устройство, однако со временем отдельные элементы в его конструкции выходят из строя. В списке основных признаков проблем главного тормозного цилиндра следует выделить следующие:

• педаль тормоза проваливается;
• тормоза срабатывают в конце хода педали;
• уменьшен ход педали тормоза;
• для торможения необходимо приложить большое усилие;
• тормозные колодки постоянно прижаты к тормозным дискам;

Сейчас читают
Интернет в авто и не только: особенности технологии…

Покрытие автомобиля керамикой: что нужно знать

При малейших признаках того, что реакции тормозной системы на нажатие педали тормоза изменились, необходимо выполнять диагностику и устранять неисправность. Обратите внимание, подобные неполадки не всегда указывают на то, что главный цилиндр тормозной неисправен.

В одних случаях может потребоваться как полная замена ГТЦ или ремонт главного тормозного цилиндра, тогда как в других неисправным оказывается совсем другой элемент.

По этой при чине необходимо обратить внимание на то, как машина ведет себя при торможении:

• явный увод от заданной траектории при плавном нажатии на тормоз при езде по ровной дороге. Такой симптом обычно указывает как на проблемы в одном тормозном контуре или на одном колесе.
• слышен скрип или скрежет при торможении, заметно биение. Проблема в колодках или тормозных дисках.
• Заметен сильный перегрев тормозных дисков. В этом случае необходимо обратить внимание на сами тормозные суппорты.

Если же подобных признаков не обнаружено, тогда высока вероятность проблем именно с главным тормозным цилиндром.

Видео:Как ОДНОМУ прокачать тормоза? Проверка лайфхакаСкачать

Причины поломки ГТЦ

Как правило, среди основных причин поломки главного тормозного цилиндра специалисты выделяют:

• Использование некачественной/неподходящей тормозной жидкости, в результате чего происходит повреждение резиновых уплотнителей и манжет. Результат — ГТЦ течет.
• Замена тормозной жидкости осуществляется нерегулярно, жидкость «накапливает» влагу и теряет свои свойства. В результате детали из металла окисляются, появляется ржавчина, клапана засоряются и т.д.;
• После некачественного ремонта ГТЦ работоспособность устройства не восстановлена или восстановлена частично. В этом случае главный тормозной цилиндр может течь, клапана не работают должным образом, происходит перепускание и т.п.

Например, если тормозная жидкость перетекает внутри главного тормозного цилиндра, причем нужное давление не создается, в таком случае главный тормозной цилиндр перепускает.

Рекомендуем также прочитать статью о том, почему мотор глохнет при нажатии на тормоз. Из этой статьи вы узнаете о причинах нестабильной работы мотора при нажатии на педаль тормоза, а также как устранить данную неисправность.

При этом уровень тормозной жидкости в бачке не снижается, однако педаль тормоза проваливается (как будто произошла утечка). Если проверка ВУТ (на заглушенном авто нажать 3-5 раз на педаль тормоза) дала положительный результат и усилитель в порядке, тогда имеет место перепускание ГТЦ.

Это происходит по причине того, что манжеты изношены или повреждены. При этом нажатие на педаль тормоза не позволяет создать нужно давление и тормоза не работают.

Видео:ЗАМЕНА ГЛАВНОГО ТОРМОЗНОГО ЦИЛИНДРА НА АУДИ 80 Б4Скачать

Проверка колес, ручного тормоза и тормозов в процессе езды

Проверяем колеса

Осматривая колеса, знайте, что они должны быть совершенно сухими, причем как снаружи, так и внутри. С особой тщательностью осмотрите внутренние поверхности колес, используя смотровую яму. Малейшее присутствие на колесах маслянистых следов послужит тревожным сигналом протекания рабочего цилиндра системы торможения.

Читайте также: Не прокачивается сцепление мазда 3 после замены цилиндра

Ручной тормоз

Проверяя тормозную систему автомобиля, было бы несправедливо забыть о ручном тормозе, который тоже является частью этой системы и подлежит проверке. Хороший, качественный «ручник» не позволит откатываться машине назад на дорожном уклоне в 23%. При этом вам необходимо посчитать, при каком количестве щелчков в процессе поднятия рычага ручного тормоза машина фиксируется в неподвижном положении. В самом идеальном случае «ручник» срабатывает за 3-4 щелчка.

Тормоза в движении

После визуальной проверки тормозов не забудьте протестировать тормоза в движении. Для этого разгоните машину на открытом отрезке дороги примерно до скорости 50-60 км/ч и после этого резко нажмите на тормозную педаль.
Важно! Проверку тормозной системы в процессе движения можно производить только после того, как вы убедились в исправности всех ее компонентов!

Что касается размера тормозного пути, то он у каждой машины свой и, как правило, зависит от состояния дорожного покрытия, от шин, от веса автомобиля и от многих других причин.

при наличие в машине системы ABS процесс торможения будет несколько иным — при резком нажатии на педаль вы почувствуете обратную отдачу, которая будет проявляться в качестве специфической вибрации. А если на машине установлена система курсовой устойчивости, то в этом случае при резком торможении на «торпедо» начнет работать индикатор, сообщающий о работе этой системы.

В заключение отметим, что систему торможения автомобиля можно проверить с помощью специального стенда диагностики, который предоставит объективную информацию относительно состояния тормозной системы.

Видео о работе тормозной системы автомобиля:

Тормозная система необходима для быстрого изменения скорости или полной остановки автомобиля и удержания его на месте при стоянке. Для этого на автомобиле есть такие виды тормозных систем, как — рабочая, стояночная, запасная и вспомогательная система (тормоз-замедлитель).

В случаи, если у вас появились сомнения в исправности, то необходимо их проверить. Ведь будет прискорбно, если действительно они неисправны, а впереди будет бетонная плита или чего хуже чей-то Лексус.

Как проверить дисковые тормоза?

При проверке дисковых тормозов, как правило в первую очередь измеряется толщина накладок на колодках. В случаи если видна стальная опорная плита, то это нам говорит о том, что необходимо произвести замену тормозных колодок.

При проверке дисковых тормозов на исправность выполняем следующие действия.

. Поднимаем домкратом автомобиль, снимаем переднее колесо. В данном случаи не стоит также забывать и о безопасности, то есть следует использовать колесные башмачки.

Перед вами тормозной диск, он же ротор. Проводим рукой по двум сторонам диска от центра к краю. Таким образом можно будет определить изношенность тормозного диска. Если почувствуете неравномерность износа или же диск сильно изношен, то следует обратиться к мастеру, для определения возможности дальнейшей эксплуатации тормозного диска (после росточки) или придется произвести его замену.

. Далее проверяем тормозной суппорт. Только помните, если автомобиль совсем недавно эксплуатировался, то суппорт будет горячим. Но а если нет, то обхватываем его руками и покачиваем из стороны у сторону, что позволит убедиться в исправности монтажных шпилек и проушин.

. Обращаем внимание и на тормозные колодки. В случаи, если толщина накладок тормозных колодок составляет всего 30 процентов от толщины накладок на новых, то заменяем их на новые.

. Перед заменой колодок на новые, поршня суппорта утапливаем в корпус, для того чтобы суппорт легко сдвинулся с тормозного диска. После этого откручиваем один из болтов крепления, сдвигаем суппорт и заменяем колодки. Собираем в обратной последовательности.

Видео:Уходит педаль тормоза? Проверка главного тормозного ГТЦ без снятия с автомобиляСкачать

Ремонт главного тормозного цилиндра

Главный тормозной цилиндр отличается ремонтопригодностью, в продаже имеются ремкомплекты ГТЦ. Комплекты могут быть полными и неполными. Неполный комплект обычно включает в себя только уплотнители и манжеты для ремонта цилиндра.

Полный комплект позволяет выполнить комплексную переборку устройства и включает в себя:

• защитный колпачок ГТЦ и колпачок для штуцера;
• уплотнители для поршня и поршневой головки;
• уплотнительные манжеты;
• поршни, возвратные пружины;
• держатель пружины, винт.

Рекомендуем также прочитать статью о том, почему водитель может слышать скрип, свист или скрежет при торможении. Из этой статьи вы узнаете об основных причинах появления посторонних шумов во время торможения, а также что делать в такой ситуации.

Перед началом ремонта сначала необходимо выполнить дефектовку ГТЦ. Важно, чтобы на внутренней части корпуса не было сколов, царапин, раковин и других повреждений. Если такие дефекты присутствуют, потребуется полная замена главного тормозного цилиндра.

Видео:AUDI A4 b5 Провалилась педаль сцепления! Разбор и замена главного цилиндра сцепления. Детально!!!Скачать

Какие параметры тормозной системы проверяют на стенде?

Выделяют два вида диагностики тормозов: дорожный и стендовый.

Дорожный служит для расчета:

устойчивости авто при торможении;

скорости срабатывания тормозов;

максимально возможного уклона дороги, на котором способен устоять автомобиль.

Стендовый метод используют для вычисления:

коэффициента неравномерности тормозных возможностей колес.

Работа заключается в том, что датчики фиксируют реактивные моменты. Благодаря зарегистрированным данным вы получаете точную информацию о состоянии каждого из элементов ТС.
