Работу проводим при замене главного тормозного цилиндра и снятии вакуумного усилителя тормозов.
Отвернув крышку бачка, снимаем ее и резиновой грушей отбираем рабочую жидкость из бачка.
Ключом «на 15» отворачиваем штуцеры тормозных трубок…
…и отводим трубки от главного тормозного цилиндра.
Отсоединяем разъем датчика уровня тормозной жидкости.
Нажав на фиксатор отсоединяем трубку подачи жидкости к главному цилиндру сцепления.
Головкой «на 13» отворачиваем две гайки крепления цилиндра к вакуумному усилителю тормозов…
…и снимаем главный тормозной цилиндр в сборе с бачком гидропривода.
Соединение главного тормозного цилиндра с вакуумным усилителем уплотнено резиновым кольцом.
Поврежденное кольцо заменяем.

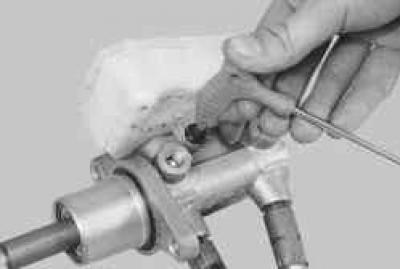

Бачок крепится к корпусу главного тормозного цилиндра винтом под ключ Torx T-25.
Отворачиваем винт крепления бачка и, преодолевая сопротивление резиновых соединительных втулок, снимаем бачок с главного тормозного цилиндра.
При подтекании рабочей жидкости в местах соединения бачка и главного тормозного цилиндра осматриваем…
…и при необходимости заменяем резиновые втулки на новые.
Устанавливаем бачок рабочей жидкости и главный тормозной цилиндр в обратной последовательности.
Прокачиваем гидропривод тормозной системы (см. «9.1. Ford Focus II. Прокачка гидропривода тормозной системы»).
Видео:Фокус 2 . Замена главного цилиндра сцепления.Скачать
Замена главного тормозного цилиндра в автомобиле Ford Focus 2
Вам потребуются: ключи TORX Т25, «на 13», «на 17».
. специальный ключ «на 10» для тормозных трубопроводов.
2. . и откачайте из него тормозную жидкость, например, большим медицинским шприцем.
3. Снимите полку крепления аккумуляторной батареи.
4. Отсоедините колодку от датчика уровня тормозной жидкости.
5. . и шланг к главному цилиндру выключения сцепления от бачка главного тормозного цилиндра.
Сразу же после отсоединения шланга от бачка заглушите его отверстие, не опуская шланг вниз. В шланге останется некоторое количество рабочей жидкости, поэтому после установки бачка и присоединения к нему шланга удалять воздух из гидропривода выключения сцепления не потребуется.
Установите на бачок пробку, чтобы исключить попадание в него грязи.
6. Отверните гайки крепления двух трубопроводов к главному тормозному цилиндру и отведите трубопроводы в сторону.
Заглушите трубопроводы любым доступным способом (например, надев на их концы защитные колпачки клапанов для выпуска воздуха), чтобы предотвратить вытекание тормозной жидкости.
7. Отверните две гайки крепления главного тормозного цилиндра к вакуумному усилителю и снимите главный тормозной цилиндр в сборе с бачком.
Читайте также: Прямая призма в основании ромб вписана в цилиндр
8. Если на новом главном тормозном цилиндре нет бачка или возникла необходимость замены резиновых соединительных втулок бачка, выверните винт крепления бачка к главному тормозному цилиндру.
9. . извлеките винт из отверстий бачка и цилиндра.
10. . и снимите бачок, извлекая его патрубки из соединительных втулок.
11. Если в процессе эксплуатации наблюдалась течь тормозной жидкости через соединительные втулки, извлеките втулки из отверстий корпуса цилиндра.
Повторное использование соединительных втулок не допускается, замените их новыми.
12. Поддев отверткой, снимите с корпуса главного тормозного цилиндра резиновое уплотнительное кольцо.
Уплотнительное кольцо главного тормозного цилиндра при каждой разборке соединения заменяйте новым.
13. Установите главный тормозной цилиндр в порядке, обратном снятию, залейте тормозную жидкость и удалите воздух из системы.
Видео:Форд Фокус 2 Замена главного цилиндра сцепления.Скачать
Замена главного тормозного цилиндра Ford Focus 2 2005-2008
Вам потребуются: ключи TORX T25, «на 13», «на 17»…
…специальный ключ для тормозных трубопроводов «на 10».
2. …и откачайте из бачка тормозную жидкость, например, большим медицинским шприцем.
4. Отсоедините колодку от датчика уровня тормозной жидкости…
5. …и шланг к главному цилиндру выключения сцепления от бачка главного тормозного цилиндра (см. «Замена бачка главного тормозного цилиндра»).
Сразу же после отсоединения шланга от бачка заглушите его отверстие, не опуская шланг вниз. В шланге останется некоторое количество рабочей жидкости, поэтому после установки бачка и присоединения к нему шланга удалять воздух из гидропривода выключения сцепления не потребуется.
Установите на бачок пробку, чтобы исключить попадание в него грязи.
6. Отверните гайки крепления двух трубопроводов к регуляторам тормозных сил, удерживая регуляторы от проворачивания вторым ключом…
7. …гайки крепления двух трубопроводов к главному тормозному цилиндру…
8. …и отведите трубопроводы в сторону.
Заглушите трубопроводы любым доступным способом (например, надев на их концы защитные колпачки клапанов для выпуска воздуха), чтобы предотвратить вытекание тормозной жидкости.
9. Отверните две гайки крепления главного тормозного цилиндра к вакуумному усилителю.
10. …и снимите главный тормозной цилиндр в сборе с бачком.
11. Если на новом главном тормозном цилиндре отсутствует бачок или возникла необходимость замены резиновых соединительных втулок бачка, выверните винт крепления бачка к главному тормозному цилиндру…
12. …извлеките винт из отверстий бачка и цилиндра…
13. …и снимите бачок, извлекая его патрубки из соединительных втулок.
Читайте также: Чем смазать цилиндр компрессора для колес
14. Если в процессе эксплуатации наблюдалась течь тормозной жидкости через соединительные втулки, извлеките втулки из отверстий корпуса цилиндра.
Повторное использование соединительных втулок не допускается, замените их новыми.
15. Поддев отверткой, снимите с корпуса главного тормозного цилиндра резиновое уплотнительное кольцо.
Уплотнительное кольцо главного тормозного цилиндра при каждой разборке соединения заменяйте новым.
16. Установите главный тормозной цилиндр в порядке, обратном снятию, залейте тормозную жидкость и удалите воздух из системы (см. «Прокачка гидропривода тормозной системы»).
Видео:Замена главного цилиндра сцепления форд фокус 2Скачать
Замена главного тормозного цилиндра
10. Снимите бачок, извлекая его патрубки из соединительных втулок.
11. Если в процессе эксплуатации наблюдалась течь тормозной жидкости через соединительные втулки, извлеките втулки из отверстий корпуса цилиндра.
Для наглядности показано на снятом главном тормозном цилиндре.
Повторное использование соединительных втулок не допускается, замените их новыми.
12. Перед установкой бачка вставьте в отверстия главного тормозного цилиндра соединительные втулки. Затем установите бачок, вставив его патрубки в соединительные втулки усилием руки до упора, и закрепите винтом (см. п. 9).
Для облегчения установки соединительных втулок в цилиндр и патрубков бачка во втулки смочите их свежей тормозной жидкостью.
13. Залейте тормозную жидкость и удалите воздух из гидропривода (см. «Прокачка гидропривода тормозной системы», с. 200).
Замена главного тормозного цилиндра
Вам потребуются: ключи TORX Т25, «на 13», «на 17».
. специальный ключ «на 10» для тормозных трубопроводов.
2. . и откачайте из него тормозную жидкость, например, большим медицинским шприцем.
3. Снимите полку крепления аккумуляторной батареи (см. «Снятие и установка полки крепления аккумуляторной батареи», с. 308).
4. Отсоедините колодку от датчика уровня тормозной жидкости.
5. . и шланг к главному цилиндру выключения сцепления от бачка главного тормозного цилиндра (см. «Замена бачка главного тормозного цилиндра», с. 202).
Сразу же после отсоединения шланга от бачка заглушите его отверстие, не опуская шланг вниз. В шланге останется некоторое количество рабочей жидкости, поэтому после установки бачка и присоединения к нему шланга удалять воздух из гидропривода выключения сцепления не потребуется.
Установите на бачок пробку, чтобы исключить попадание в него грязи.
6. Отверните гайки крепления двух трубопроводов к главному тормозному цилиндру и отведите трубопроводы в сторону.
Заглушите трубопроводы любым доступным способом (например, надев на их концы защитные колпачки клапанов для выпуска воздуха), чтобы предотвратить вытекание тормозной жидкости.
7. Отверните две гайки крепления главного тормозного цилиндра к вакуумному усилителю и снимите главный тормозной цилиндр в сборе с бачком.
Читайте также: Рисунок карандашом цилиндр с построением
8. Если на новом главном тормозном цилиндре нет бачка или возникла необходимость замены резиновых соединительных втулок бачка, выверните винт крепления бачка к главному тормозному цилиндру.
9. . извлеките винт из отверстий бачка и цилиндра.
Видео:Замена главного цилиндра сцепления Форд Фокус 2 рестайлинг.АвтоСкачать
Замена главного тормозного цилиндра
Шасси. Тормозная система. Форд Фокус 2
Вам потребуются: ключи TORX T25, «на 13», «на 17»…
…специальный ключ для тормозных трубопроводов «на 10».
2. …и откачайте из бачка тормозную жидкость, например, большим медицинским шприцем.
4. Отсоедините колодку от датчика уровня тормозной жидкости…
5. …и шланг к главному цилиндру выключения сцепления от бачка главного тормозного цилиндра (см. «Замена бачка главного тормозного цилиндра»).
ПОЛЕЗНЫЙ СОВЕТ: Сразу же после отсоединения шланга от бачка заглушите его отверстие, не опуская шланг вниз. В шланге останется некоторое количество рабочей жидкости, поэтому после установки бачка и присоединения к нему шланга удалять воздух из гидропривода выключения сцепления не потребуется.
ПОЛЕЗНЫЙ СОВЕТ: Установите на бачок пробку, чтобы исключить попадание в него грязи.
6. Отверните гайки крепления двух трубопроводов к регуляторам тормозных сил, удерживая регуляторы от проворачивания вторым ключом…
7. …гайки крепления двух трубопроводов к главному тормозному цилиндру…
8. …и отведите трубопроводы в сторону.
ПОЛЕЗНЫЙ СОВЕТ: Заглушите трубопроводы любым доступным способом (например, надев на их концы защитные колпачки клапанов для выпуска воздуха), чтобы предотвратить вытекание тормозной жидкости.
9. Отверните две гайки крепления главного тормозного цилиндра к вакуумному усилителю.
10. …и снимите главный тормозной цилиндр в сборе с бачком.
11. Если на новом главном тормозном цилиндре отсутствует бачок или возникла необходимость замены резиновых соединительных втулок бачка, выверните винт крепления бачка к главному тормозному цилиндру…
12. …извлеките винт из отверстий бачка и цилиндра…
13. …и снимите бачок, извлекая его патрубки из соединительных втулок.
14. Если в процессе эксплуатации наблюдалась течь тормозной жидкости через соединительные втулки, извлеките втулки из отверстий корпуса цилиндра.
ПРЕДУПРЕЖДЕНИЕ: Повторное использование соединительных втулок не допускается, замените их новыми.
15. Поддев отверткой, снимите с корпуса главного тормозного цилиндра резиновое уплотнительное кольцо.
ПРЕДУПРЕЖДЕНИЕ: Уплотнительное кольцо главного тормозного цилиндра при каждой разборке соединения заменяйте новым.
16. Установите главный тормозной цилиндр в порядке, обратном снятию, залейте тормозную жидкость и удалите воздух из системы (см. «Прокачка гидропривода тормозной системы»).
