Замена главного тормозного цилиндра ford fusion (3 видео)

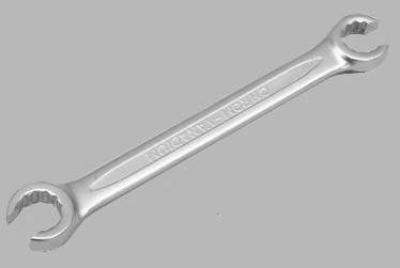

…специальный ключ для тормозных трубопроводов «на 10».

1. Снимите пробку бачка и откачайте из бачка тормозную жидкость, например, большим медицинским шприцем (см. «Замена бачка главного тормозного цилиндра»).

2. Отсоедините колодку от датчика уровня тормозной жидкости и шланг к главному цилиндру выключения сцепления от бачка главного тормозного цилиндра (см. «Замена бачка главного тормозного цилиндра»).

Сразу же после отсоединения шланга от бачка заглушите его отверстие, не опуская шланг вниз. В шланге останется некоторое количество рабочей жидкости, поэтому после установки бачка и присоединения к нему шланга удалять воздух из гидропривода выключения сцепления не потребуется.

3. Для того чтобы исключить попадание в бачок грязи, установите на него пробку.

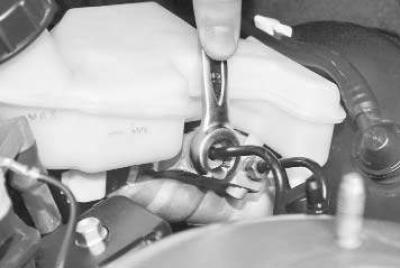

4. Отверните гайки крепления двух трубопроводов к главному тормозному цилиндру…

5. …и отведите трубопроводы в сторону.

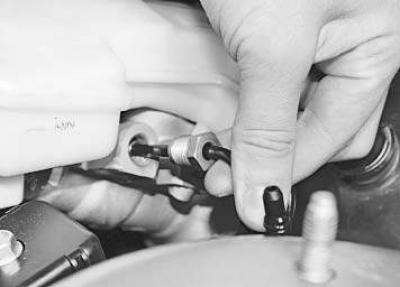

Заглушите трубопроводы любым доступным способом (например, надев на их концы защитные колпачки клапанов для выпуска воздуха), чтобы предотвратить вытекание тормозной жидкости.

6. Отсоедините от держателя на бачке вакуумный шланг (см. «Замена бачка главного тормозного цилиндра»).

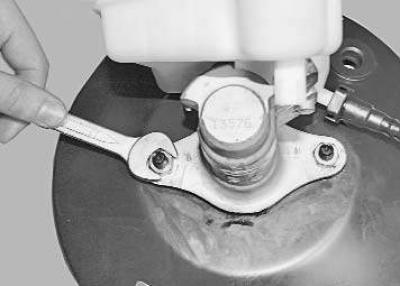

7. Отверните две гайки крепления главного тормозного цилиндра к вакуумному усилителю (для наглядности данная операция показана на снятом вакуумном усилителе).

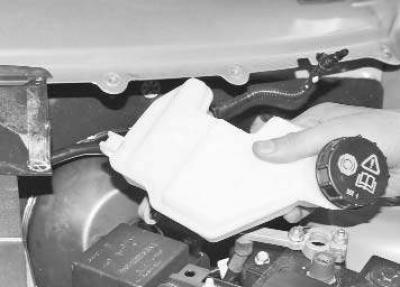

8. Снимите главный тормозной цилиндр в сборе с бачком.

9. Поддев отверткой, снимите с корпуса главного тормозного цилиндра резиновое уплотнительное кольцо.

Уплотнительное кольцо главного тормозного цилиндра при каждой разборке соединения заменяйте новым.

10. Установите главный тормозной цилиндр в порядке, обратном снятию, залейте тормозную жидкость и удалите воздух из системы (см. «Прокачка гидропривода тормозной системы»).

Содержание

Замена главного тормозного цилиндра Ford Fusion 2002-2012
Ремонт главного тормозного цилиндра Ford Fusion
ПРОВАЛИЛАСЬ ПЕДАЛЬ ТОРМОЗА Ford Fusion . ЭТО ТОЧНО ГЛАВНЫЙ ТОРМОЗНОЙ ЦИЛИНДР?
ЧТО ЗНАЧИТ ЦИЛИНДР ПЕРЕПУСКАЕТ ?
ПОЧЕМУ СЛОМАЛСЯ ГЛАВНЫЙ ТОРМОЗНОЙ ЦИЛИНДР Ford Fusion?
МОЖНО ЛИ ОТРЕМОНТИРОВАТЬ ГТЦ Ford Fusion?
НУЖНО ЛИ ПРОКАЧИВАТЬ ТОРМОЗНУЮ СИСТЕМУ Ford Fusion ПОСЛЕ РЕМОНТА ГЛАВНОГО ТОРМОЗНОГО ЦИЛИНДРА?
Замена главного тормозного цилиндра Ford Fusion
Замена главного тормозного цилиндра Шасси. Тормозная система. Форд Фьюжн
📹 Видео

Видео:7 Замена главного тормозного цилиндраСкачать

Замена главного тормозного цилиндра Ford Fusion 2002-2012

Вам потребуются: ключи TORX T25, «на 13», «на 17»…

…специальный ключ для тормозных трубопроводов «на 10».

Читайте также: Главный цилиндр сцепления шевроле авео артикул

3. Для того чтобы исключить попадание в бачок грязи, установите на него пробку.

4. Отверните гайки крепления двух трубопроводов к главному тормозному цилиндру…

5. …и отведите трубопроводы в сторону.

6. Отсоедините от держателя на бачке вакуумный шланг (см. «Замена бачка главного тормозного цилиндра»).

8. Снимите главный тормозной цилиндр в сборе с бачком.

9. Поддев отверткой, снимите с корпуса главного тормозного цилиндра резиновое уплотнительное кольцо.

Уплотнительное кольцо главного тормозного цилиндра при каждой разборке соединения заменяйте новым.

Видео:Замена главного цилиндра сцепления форд фиестаСкачать

Ремонт главного тормозного цилиндра Ford Fusion

Как определить, что тормозным цилиндрам требуется замена? Если вы заметили хотя бы один из ниже перечисленных признаков, рекомендуем обратиться в автосервис:

педаль тормоза проваливается, торможение начинается в самом конце её хода
слишком короткий ход педали
требуется прикладывать усилие, чтобы авто начал тормозить
колодки постоянно прижаты к дискам

Доверяйте замену главного тормозного цилиндра только профессионалам!

ПРОВАЛИЛАСЬ ПЕДАЛЬ ТОРМОЗА Ford Fusion . ЭТО ТОЧНО ГЛАВНЫЙ ТОРМОЗНОЙ ЦИЛИНДР?

Чтобы дать ответ на этот вопрос следует провести диагностику тормозной системы Ford Fusion, но сделать предварительную оценку можно по уточняющим симптомам:

Отклик тормозной системы на нажатие педали заметно снизился.
Требуется со всей силы давить на педаль, чтобы авто остановилось.
Провал педали – тормоза срабатывают в самом конце, когда педаль практически прижата к полу.

Эти признаки нередко сопровождают и другие неисправности тормозной системы Ford Fusion. Чтобы сузить список возможных неисправностей, рекомендуем обратить внимание на поведение автомобиля при торможении:

Машина уходит с траектории даже при плавном торможении на ровной дороге – признак неполадки в тормозном контуре или в узле одного колеса.
Посторонние звуки – скрипы, писк – больше присущи изношенным тормозным колодкам и дискам.
Сильный нагрев дисков и колодок – проблема с суппортом.

Если вы не обнаружили никаких признаков из второго блока, зато отметили хотя бы один из первого – можно утверждать, что главному тормозному цилиндру (ГТЦ) Ford Fusion требуется как минимум осмотр специалиста.

ЧТО ЗНАЧИТ ЦИЛИНДР ПЕРЕПУСКАЕТ ?

Сам термин означает, что тормозная жидкость перетекает внутри главного тормозного цилиндра Ford Fusion, не создавая требуемого давления в системе. При этом уровень тормозной жидкости не снижается, как при внешних утечках, а педаль тормоза заметно проваливается. Чтобы исключить схожую по симптоматике неисправность вакуумного усилителя тормоза, следует заглушить авто и несколько раз нажать на тормозную педаль: если удалось нажать не более 3 – 4 раз – вакуумный усилитель в порядке.

Читайте также: Как поменять манжеты главного тормозного цилиндра

Перепускание происходит по причине износа манжет. Принцип такой неправильной работы можно сравнить с попытками накачать колесо неисправным насосом, из которого травит воздух – чем активнее вы будете качать поршень, тем больше воздуха потеряется в процессе и не попадёт в камеру колеса.

ПОЧЕМУ СЛОМАЛСЯ ГЛАВНЫЙ ТОРМОЗНОЙ ЦИЛИНДР Ford Fusion?

Существуют три распространённые причины поломки ГТЦ:

В тормозную систему залили некачественную тормозную жидкость, которая разрушила резиновые уплотнители, привела к протечкам из ГТЦ.
Тормозную жидкость долго не меняли, и процент влаги превысил все допустимые нормы. Металлические элементы начали окисляться, стопориться, частицами ржавчины засорять клапана.
Кустарный ремонт, несоответствующие цилиндру или такие же некачественные детали ремкомплекта.

Во всех трёх случаях можно избежать неприятности: своевременно проводить диагностику тормозной системы Ford Fusion и замену жидкости в ней; покупать запчасти только в проверенных автомагазинах; проводить ремонт у специалистов.

МОЖНО ЛИ ОТРЕМОНТИРОВАТЬ ГТЦ Ford Fusion?

Главный цилиндр тормозов ремонтопригоден. Для этого выпускаются два типа ремкомплектов ГТЦ Ford Fusion – полный и неполный. В полном комплекте есть:

защитный колпачок для самого ГТЦ;
колпачок для штуцера;
уплотнители для поршня и поршневой головки;
уплотнительные манжеты;
поршни и возвратные пружины к ним;
держатель пружины и винт.

В неполном комплекте предусмотрены только манжеты и уплотнители.

Замена главного тормозного цилиндра Ford Fusion в сборе проводится в том случае, если на внутренней части корпуса появились сколы, царапины или раковины, а также повреждения в следствии механических воздействий.

НУЖНО ЛИ ПРОКАЧИВАТЬ ТОРМОЗНУЮ СИСТЕМУ Ford Fusion ПОСЛЕ РЕМОНТА ГЛАВНОГО ТОРМОЗНОГО ЦИЛИНДРА?

Прокачка тормозов – обязательная процедура при любом вскрытии контуров. Чтобы отремонтировать ГТЦ, его требуется извлечь из системы, а значит, туда обязательно попадёт воздух. Произвести прокачку тормозной системы Ford Fusion можно и самостоятельно, но здесь не обойтись без помощника, а также потребуется строгое соблюдение очерёдности действий и подходов.

В автосервисе такую процедуру проводят с помощью вакуумной установки в разы быстрее и эффективнее.
