Замена главного тормозного цилиндра хендай гетц (2 видео)

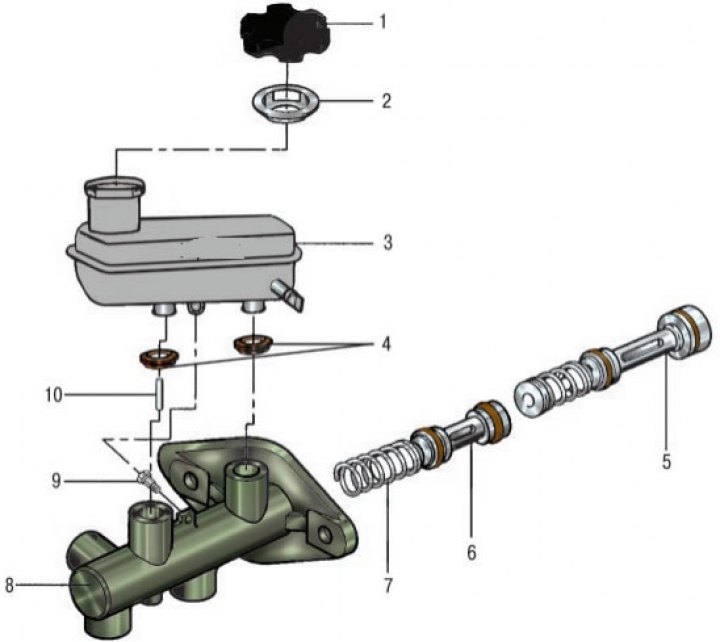

Главный тормозной цилиндр: 1 — пробка бачка гидроприводов тормозов и сцепления; 2 — фильтр; 3 — бачок гидроприводов тормозов и сцепления; 4 — уплотнительная прокладка; 5 — поршень передней полости главного тормозного цилиндра; б — поршень задней полости главного тормозного цилиндра; 7 — пружина; 8 — главный тормозной цилиндр; 9 — винт крепления бачка; 10 — цилиндрический штифт (на автомобилях, оборудованных АБС)

3. Отсоедините трубки тормозной системы от главного тормозного цилиндра и закройте открывшиеся отверстия подходящими пробками.

При снятии главного тормозного цилиндра не допускайте перегибов и повреждения тормозных трубок.
Для исключения протекания тормозной жидкости оберните соединения шлангов ветошью или салфетками.

4. Отверните гайки и снимите главный тормозной цилиндр.

Примечание. Не разбирайте первичный и вторичный поршни.

Содержание

Проверка
Сборка
Установка
Главный тормозной цилиндр
Ремонт главного тормозного цилиндра Hyundai Getz
ПРОВАЛИЛАСЬ ПЕДАЛЬ ТОРМОЗА Hyundai Getz . ЭТО ТОЧНО ГЛАВНЫЙ ТОРМОЗНОЙ ЦИЛИНДР?
ЧТО ЗНАЧИТ ЦИЛИНДР ПЕРЕПУСКАЕТ ?
ПОЧЕМУ СЛОМАЛСЯ ГЛАВНЫЙ ТОРМОЗНОЙ ЦИЛИНДР Hyundai Getz?
МОЖНО ЛИ ОТРЕМОНТИРОВАТЬ ГТЦ Hyundai Getz?
НУЖНО ЛИ ПРОКАЧИВАТЬ ТОРМОЗНУЮ СИСТЕМУ Hyundai Getz ПОСЛЕ РЕМОНТА ГЛАВНОГО ТОРМОЗНОГО ЦИЛИНДРА?
Замена главного тормозного цилиндра хендай гетц
💥 Видео

Видео:Как поменять главный тормозной цилиндр на автомобиле Hyundai Accent и с чем можно столкнутьсяСкачать

Проверка

1. Проверьте внутреннюю поверхность корпуса главного тормозного цилиндра на отсутствие ржавчины и выработки.

2. Проверьте главный тормозной цилиндр на отсутствие износа или повреждений. При необходимости очистите или замените главный тормозной цилиндр.

1) Если повреждено отверстие корпуса главного тормозного цилиндра, замените главный тормозной цилиндр в сборе.
2) Для удаления загрязнений очистите корпус главного тормозного цилиндра изопропиловым спиртом.

Видео:Как прокачать ГЛАВНЫЙ ТОРМОЗНОЙ ЦИЛИНДРСкачать

Сборка

1. Смажьте рекомендованной тормозной жидкостью внутреннюю поверхность главного тормозного цилиндра и наружные поверхности первичного и вторичного поршней.

6. С усилием вставьте бачок в уплотняющие кольца главного тормозного цилиндра.

Видео:Замена ГТЦ (главного тормозного цилиндра) на Хюндай ГетцСкачать

Установка

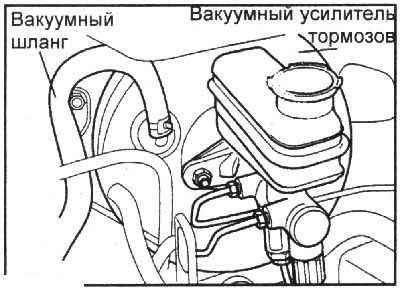

1. Установите главный тормозной цилиндр на вакуумный усилитель тормозов.

2. Подсоедините тормозные трубки к главному тормозному цилиндру.

Внимание! Проверьте тормозные трубки на отсутствие перегибов и скручивания.

3. Залейте тормозную жидкость и удалите воздух из гидравлического контура тормозной системы.

Видео:Замена главного тормозного цилиндра.Скачать

Главный тормозной цилиндр

• При снятии главного тормозного цилиндра не допускайте перегибов и повреждения тормозных трубок.

• Для исключения протекания тормозной жидкости оберните соединения шлангов ветошью или салфетками.

4. Отверните гайки и снимите главный тормозной цилиндр.

Не разбирайте первичный и вторичный поршни.

Читайте также: Как вытащить цилиндр из суппорта ваз 2107

1) Если повреждено отверстие корпуса главного тормозного цилиндра, замените главный тормозной цилиндр в сборе.

2) Для удаления загрязнений очистите корпус главного тормозного цилиндра изопропиловым спиртом.

6. С усилием вставьте бачок в уплотняющие кольца главного тормозного цилиндра.

1. Установите главный тормозной цилиндр на вакуумный усилитель тормозов.

2. Подсоедините тормозные трубки к главному тормозному цилиндру.

Проверьте тормозные трубки на отсутствие перегибов и скручивания.

3. Залейте тормозную жидкость и удалите воздух из гидравлического контура тормозной системы.

Видео:Проваливается педаль тормоза? Замена главного тормозного цилиндра ГТЦ без прокачки тормозовСкачать

Ремонт главного тормозного цилиндра Hyundai Getz

Как определить, что тормозным цилиндрам требуется замена? Если вы заметили хотя бы один из ниже перечисленных признаков, рекомендуем обратиться в автосервис:

педаль тормоза проваливается, торможение начинается в самом конце её хода
слишком короткий ход педали
требуется прикладывать усилие, чтобы авто начал тормозить
колодки постоянно прижаты к дискам

Доверяйте замену главного тормозного цилиндра только профессионалам!

ПРОВАЛИЛАСЬ ПЕДАЛЬ ТОРМОЗА Hyundai Getz . ЭТО ТОЧНО ГЛАВНЫЙ ТОРМОЗНОЙ ЦИЛИНДР?

Чтобы дать ответ на этот вопрос следует провести диагностику тормозной системы Hyundai Getz, но сделать предварительную оценку можно по уточняющим симптомам:

Отклик тормозной системы на нажатие педали заметно снизился.
Требуется со всей силы давить на педаль, чтобы авто остановилось.
Провал педали – тормоза срабатывают в самом конце, когда педаль практически прижата к полу.

Эти признаки нередко сопровождают и другие неисправности тормозной системы Hyundai Getz. Чтобы сузить список возможных неисправностей, рекомендуем обратить внимание на поведение автомобиля при торможении:

Машина уходит с траектории даже при плавном торможении на ровной дороге – признак неполадки в тормозном контуре или в узле одного колеса.
Посторонние звуки – скрипы, писк – больше присущи изношенным тормозным колодкам и дискам.
Сильный нагрев дисков и колодок – проблема с суппортом.

Если вы не обнаружили никаких признаков из второго блока, зато отметили хотя бы один из первого – можно утверждать, что главному тормозному цилиндру (ГТЦ) Hyundai Getz требуется как минимум осмотр специалиста.

ЧТО ЗНАЧИТ ЦИЛИНДР ПЕРЕПУСКАЕТ ?

Сам термин означает, что тормозная жидкость перетекает внутри главного тормозного цилиндра Hyundai Getz, не создавая требуемого давления в системе. При этом уровень тормозной жидкости не снижается, как при внешних утечках, а педаль тормоза заметно проваливается. Чтобы исключить схожую по симптоматике неисправность вакуумного усилителя тормоза, следует заглушить авто и несколько раз нажать на тормозную педаль: если удалось нажать не более 3 – 4 раз – вакуумный усилитель в порядке.

Читайте также: В калориметре с холодной водой температурой 15 погрузили медный цилиндр

Перепускание происходит по причине износа манжет. Принцип такой неправильной работы можно сравнить с попытками накачать колесо неисправным насосом, из которого травит воздух – чем активнее вы будете качать поршень, тем больше воздуха потеряется в процессе и не попадёт в камеру колеса.

ПОЧЕМУ СЛОМАЛСЯ ГЛАВНЫЙ ТОРМОЗНОЙ ЦИЛИНДР Hyundai Getz?

Существуют три распространённые причины поломки ГТЦ:

В тормозную систему залили некачественную тормозную жидкость, которая разрушила резиновые уплотнители, привела к протечкам из ГТЦ.
Тормозную жидкость долго не меняли, и процент влаги превысил все допустимые нормы. Металлические элементы начали окисляться, стопориться, частицами ржавчины засорять клапана.
Кустарный ремонт, несоответствующие цилиндру или такие же некачественные детали ремкомплекта.

Во всех трёх случаях можно избежать неприятности: своевременно проводить диагностику тормозной системы Hyundai Getz и замену жидкости в ней; покупать запчасти только в проверенных автомагазинах; проводить ремонт у специалистов.

МОЖНО ЛИ ОТРЕМОНТИРОВАТЬ ГТЦ Hyundai Getz?

Главный цилиндр тормозов ремонтопригоден. Для этого выпускаются два типа ремкомплектов ГТЦ Hyundai Getz – полный и неполный. В полном комплекте есть:

защитный колпачок для самого ГТЦ;
колпачок для штуцера;
уплотнители для поршня и поршневой головки;
уплотнительные манжеты;
поршни и возвратные пружины к ним;
держатель пружины и винт.

В неполном комплекте предусмотрены только манжеты и уплотнители.

Замена главного тормозного цилиндра Hyundai Getz в сборе проводится в том случае, если на внутренней части корпуса появились сколы, царапины или раковины, а также повреждения в следствии механических воздействий.

НУЖНО ЛИ ПРОКАЧИВАТЬ ТОРМОЗНУЮ СИСТЕМУ Hyundai Getz ПОСЛЕ РЕМОНТА ГЛАВНОГО ТОРМОЗНОГО ЦИЛИНДРА?

Прокачка тормозов – обязательная процедура при любом вскрытии контуров. Чтобы отремонтировать ГТЦ, его требуется извлечь из системы, а значит, туда обязательно попадёт воздух. Произвести прокачку тормозной системы Hyundai Getz можно и самостоятельно, но здесь не обойтись без помощника, а также потребуется строгое соблюдение очерёдности действий и подходов.

В автосервисе такую процедуру проводят с помощью вакуумной установки в разы быстрее и эффективнее.

Видео:Ремонт главного тормозного цилиндра и рабочего цилиндра сцепления ГТЦ и РЦС. Мазда xedos 6.Скачать

Замена главного тормозного цилиндра хендай гетц

85
Hyundai Getz главный тормозной цилиндр ремонт

Главный тормозной цилиндр

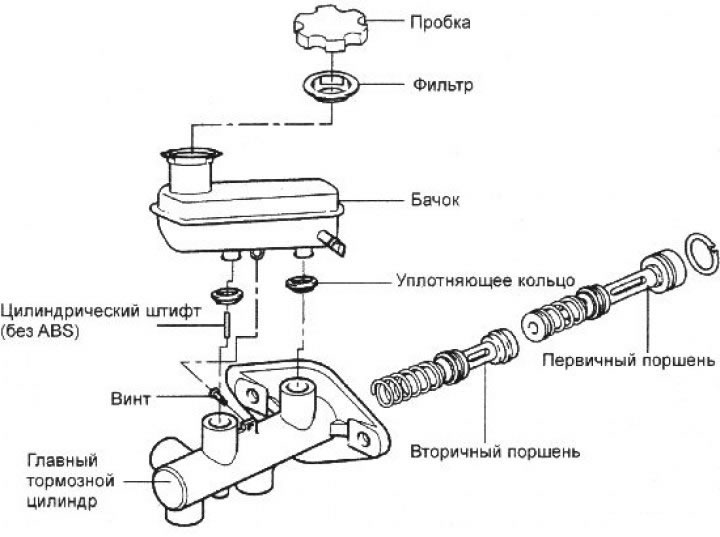

рис. 6.12. Главный тормозной цилиндр: 1 – пробка бака гидропривода тормозов; 2 – фильтрующий элемент; 3 – сосуд гидропривода тормозов; 4 – уплотнительная прокладка; 5 – поршень передней полости главного тормозного цилиндра; 6 – поршень задней полости главного тор-мозного цилиндра; 7 – главный тормозной цилиндр; 8 – винт фиксации бака гидроприво-да тормозов; 9 – цилиндрический стержень (на автомобилях, оборудованных антиблокиро-вочной системой тормозов)

Hyundai Getz главный тормозной цилиндр ремонт
Главный тормозной цилиндр показан на рисунок. 6.1. .
Демонтаж
Демонтируйте воздушный фильтрующий элемент.
Разделите контактный разъем датчика уровня тормозной жидкости.
Отделите тормозные трубки от главного тормозного цилиндра и закройте отверстия технологическими заглушками.

Читайте также: Нумерация цилиндров тойота аурис 2008

Предостережение
При демонтаже главного тормозного цилиндра не допускайте перегиба или дефекты тормозных трубопроводов.
Не допускайте попадания тормозной жидкости на окружающие детали, так как она может повредить лакокрасочное покрытие кузова. При попадании жидкости на лакокрасочное покрытие кузова немедленно смойте ее водой.
Для предупреждения разлива жидкости оберните скрепления трубопроводов тканью или салфетками.
Демонтируйте главный тормозной цилиндр, открутив гайки шпилек его фиксации.

Разборка

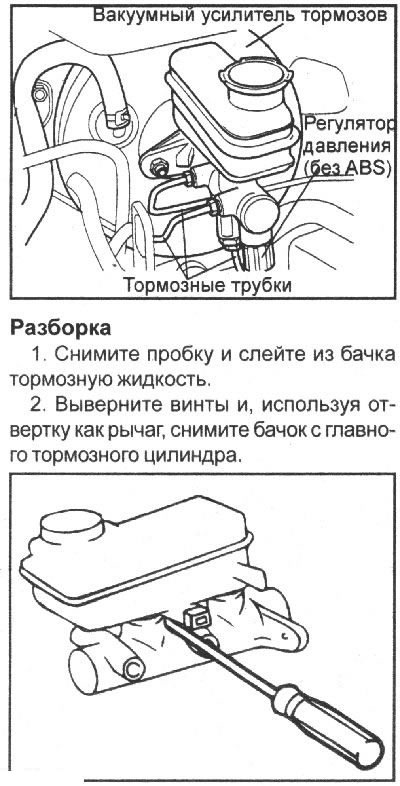

Демонтируйте заглушку бака гидропривода тормозов и слейте тормозную жидкость в приготовленную емкость.
Hyundai Getz главный тормозной цилиндр ремонт
рис. 6.13. Отворачивание винта фиксации бака к главному тормозному цилиндру
Открутите винт фиксации бака и отсоедините сосуд от главного тормозного цилиндра ( рисунок. 6.1. ).

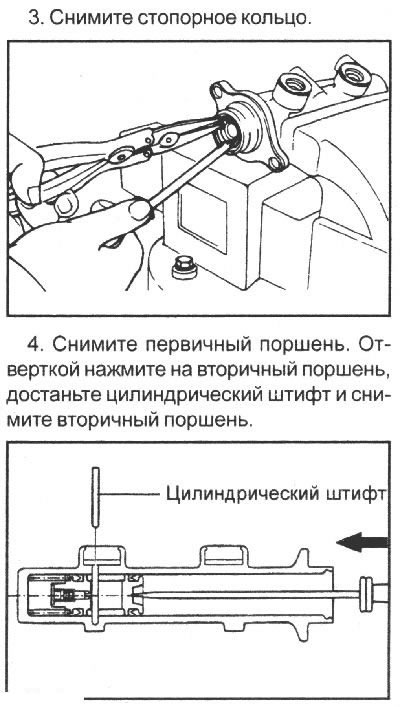

рис. 6.14. Демонтаж стопорного кольца
Щипцами демонтируйте упорное кольцо ( рисунок. 6.1. ).
Извлеките поршень передней полости цилиндра. Отверткой сместите поршень задней полости и извлеките цилиндрический стержень. Извлеките поршень задней полости.

Замечание
Поршни передней и задней полостей цилиндра не разбирайте.
Диагностика технического состояния
Проконтролируйте полости цилиндра на присутствие признаков коррозии, задиров или рисок на поверхностях.
Проконтролируйте главный тормозной цилиндр на присутствие изнашивания или порчи. При надобности очистите или подмените цилиндр.
Вымойте загрязненные части спиртом.

Замечание
При присутствии порчи зеркала цилиндра подмените главный тормозной цилиндр в сборе.

Монтаж

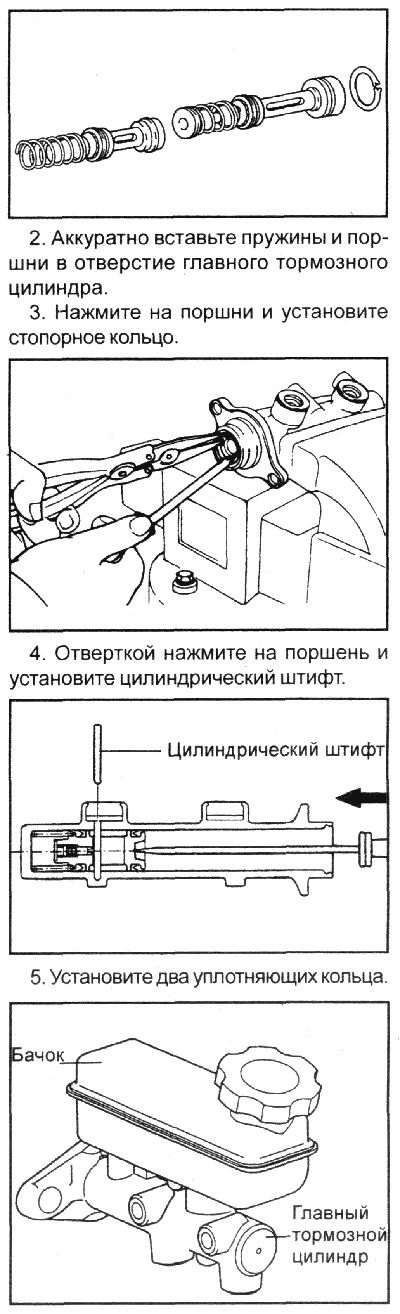

Наложите тормозную жидкость требуемой марки на резиновые части поршней и уплотнительные прокладки.
рис. 6.15. Порядок установки поршней в главный тормозной цилиндр
Аккуратно введите в цилиндр пружины и поршни, обеспечив их верное расположение ( рисунок. 6.1. ).
Отверткой утопите поршни в цилиндр и поставьте в проточку цилиндра упорное кольцо.
рис. 6.16. Монтаж цилиндрического штифта в тормозной цилиндр: 1 – цилиндрический стержень
Утопите поршни в цилиндр до ограничения отверткой и введите цилиндрический стержень ( рисунок. 6.1. ) (только на автомобилях, оборудованных антиблокировочной системой тормозов).
Монтаж
Поставьте главный тормозной цилиндр на вакуумный усилитель тормозов.
Состыкуйте к цилиндру тормозные трубки.

Предостережение
Залейте тормозную жидкость в сосуд и уберите воздух из гидропривода тормозов.
Поставьте обе уплотнительные прокладки бака.
Поставьте на цилиндр сосуд гидропривода тормозов.
Редуктор давления
Редуктор давления служит для распределения давления тормозной жидкости в тормозных механизмах передних и задних колес с целью повышения эффективности торможения и предупреждения преждевременной блокировки колес. Разборка регулятора давления не допускается, так как его способность непосредственно зависит от правильного натяга его пружины при монтаже.
Регуляторы давления (по одному для любого тормозного устройства задних колес) размещены на главном тормозном цилиндре.
Диагностика технического состояния
Диагностика технического состояния регулятора давления обязана производиться в условиях станции технического обслуживания автомобилей Hyundai.
Для измерения технического состояния регулятора давления применяются контрольные манометры.
