Снятие и установка главного тормозного цилиндра
Шасси. Тормозная система. Фольксваген Тигуан 1

Видео:Фольсваген Туарег, замена главного тормозного цилиндра..Скачать

Снятие

Отсоединить АКБ. Снять воздушный фильтр. Снять аккумуляторную батарею. Снять кронштейн АКБ. Закрыть двигатель и коробку передач не оставляющей волокон ветошью. Откачать максимальное количество тормозной жидкости с помощью устройства -VAS 5234- или -V.A.G 1869/4- из компенсационного бачка.

С МКПП

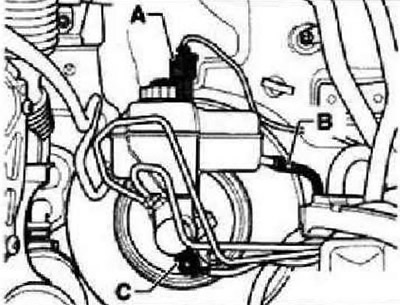

Отсоединить шланг -В- от главного цилиндра сцепления и подвязать его.

Отсоединить разъем -А- от датчика уровня тормозной жидкости -F34-. Отсоединить разъем -С- от выключателя стоп-сигнала -F-.

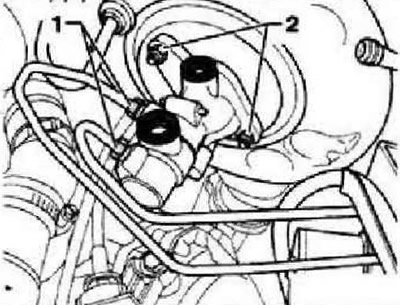

Снять бачок тормозной жидкости. Для этого отжать наружу фиксаторы на бачке и одновременно извлечь бачок из уплотнителей. Открутить от главного тормозного цилиндра тормозные трубопроводы -1-. Сразу же закрыть трубопроводы заглушками из набора 1Н0 698 311 А. Открутить гайки -2- крепления главного тормозного цилиндра.

При наличии снять теплозащитный экран. Осторожно отсоединить главный тормозной цилиндр от усилителя тормозов. Открутить от главного тормозного цилиндра выключатель стоп-сигнала -F-.

Видео:Проваливается педаль тормоза? Замена главного тормозного цилиндра ГТЦ без прокачки тормозовСкачать

Установка

Установка осуществляется в обратной последовательности. При соединении главного тормозного цилиндра с усилителем тормозов следить за правильностью положения толкателя в главном тормозном цилиндре. Прокачать тормозную систему.

Видео:7 Замена главного тормозного цилиндраСкачать

Ремонт главного тормозного цилиндра Volkswagen Tiguan

Как определить, что тормозным цилиндрам требуется замена? Если вы заметили хотя бы один из ниже перечисленных признаков, рекомендуем обратиться в автосервис:

• педаль тормоза проваливается, торможение начинается в самом конце её хода
• слишком короткий ход педали
• требуется прикладывать усилие, чтобы авто начал тормозить
• колодки постоянно прижаты к дискам

Доверяйте замену главного тормозного цилиндра только профессионалам!

ПРОВАЛИЛАСЬ ПЕДАЛЬ ТОРМОЗА Volkswagen Tiguan . ЭТО ТОЧНО ГЛАВНЫЙ ТОРМОЗНОЙ ЦИЛИНДР?

Чтобы дать ответ на этот вопрос следует провести диагностику тормозной системы Volkswagen Tiguan, но сделать предварительную оценку можно по уточняющим симптомам:

1. Отклик тормозной системы на нажатие педали заметно снизился.
2. Требуется со всей силы давить на педаль, чтобы авто остановилось.
3. Провал педали – тормоза срабатывают в самом конце, когда педаль практически прижата к полу.

Эти признаки нередко сопровождают и другие неисправности тормозной системы Volkswagen Tiguan. Чтобы сузить список возможных неисправностей, рекомендуем обратить внимание на поведение автомобиля при торможении:

1. Машина уходит с траектории даже при плавном торможении на ровной дороге – признак неполадки в тормозном контуре или в узле одного колеса.
2. Посторонние звуки – скрипы, писк – больше присущи изношенным тормозным колодкам и дискам.
3. Сильный нагрев дисков и колодок – проблема с суппортом.

Читайте также: Расточка блока цилиндров приора 16 клапанов

Если вы не обнаружили никаких признаков из второго блока, зато отметили хотя бы один из первого – можно утверждать, что главному тормозному цилиндру (ГТЦ) Volkswagen Tiguan требуется как минимум осмотр специалиста.

ЧТО ЗНАЧИТ ЦИЛИНДР ПЕРЕПУСКАЕТ ?

Сам термин означает, что тормозная жидкость перетекает внутри главного тормозного цилиндра Volkswagen Tiguan, не создавая требуемого давления в системе. При этом уровень тормозной жидкости не снижается, как при внешних утечках, а педаль тормоза заметно проваливается. Чтобы исключить схожую по симптоматике неисправность вакуумного усилителя тормоза, следует заглушить авто и несколько раз нажать на тормозную педаль: если удалось нажать не более 3 – 4 раз – вакуумный усилитель в порядке.

Перепускание происходит по причине износа манжет. Принцип такой неправильной работы можно сравнить с попытками накачать колесо неисправным насосом, из которого травит воздух – чем активнее вы будете качать поршень, тем больше воздуха потеряется в процессе и не попадёт в камеру колеса.

ПОЧЕМУ СЛОМАЛСЯ ГЛАВНЫЙ ТОРМОЗНОЙ ЦИЛИНДР Volkswagen Tiguan?

Существуют три распространённые причины поломки ГТЦ:

1. В тормозную систему залили некачественную тормозную жидкость, которая разрушила резиновые уплотнители, привела к протечкам из ГТЦ.
2. Тормозную жидкость долго не меняли, и процент влаги превысил все допустимые нормы. Металлические элементы начали окисляться, стопориться, частицами ржавчины засорять клапана.
3. Кустарный ремонт, несоответствующие цилиндру или такие же некачественные детали ремкомплекта.

Во всех трёх случаях можно избежать неприятности: своевременно проводить диагностику тормозной системы Volkswagen Tiguan и замену жидкости в ней; покупать запчасти только в проверенных автомагазинах; проводить ремонт у специалистов.

МОЖНО ЛИ ОТРЕМОНТИРОВАТЬ ГТЦ Volkswagen Tiguan?

Главный цилиндр тормозов ремонтопригоден. Для этого выпускаются два типа ремкомплектов ГТЦ Volkswagen Tiguan – полный и неполный. В полном комплекте есть:

• защитный колпачок для самого ГТЦ;
• колпачок для штуцера;
• уплотнители для поршня и поршневой головки;
• уплотнительные манжеты;
• поршни и возвратные пружины к ним;
• держатель пружины и винт.

В неполном комплекте предусмотрены только манжеты и уплотнители.

Замена главного тормозного цилиндра Volkswagen Tiguan в сборе проводится в том случае, если на внутренней части корпуса появились сколы, царапины или раковины, а также повреждения в следствии механических воздействий.

НУЖНО ЛИ ПРОКАЧИВАТЬ ТОРМОЗНУЮ СИСТЕМУ Volkswagen Tiguan ПОСЛЕ РЕМОНТА ГЛАВНОГО ТОРМОЗНОГО ЦИЛИНДРА?

Прокачка тормозов – обязательная процедура при любом вскрытии контуров. Чтобы отремонтировать ГТЦ, его требуется извлечь из системы, а значит, туда обязательно попадёт воздух. Произвести прокачку тормозной системы Volkswagen Tiguan можно и самостоятельно, но здесь не обойтись без помощника, а также потребуется строгое соблюдение очерёдности действий и подходов.

В автосервисе такую процедуру проводят с помощью вакуумной установки в разы быстрее и эффективнее.

Видео:Замена главного цилиндра сцепления на SKODA, VWСкачать

Замена главного тормозного цилиндра Тигуан

Обслуживание | Ремонт | Тюнинг | Запчасти Фольксваген

Видео:Замена главного тормозного цилиндра.Скачать

Замена главного тормозного цилиндра Тигуан

Главный цилиндр является сердцем каждой гидравлической тормозной системы. Находится в моторном отсеке, с помощью механической силы, с которой водитель управляет педалью тормоза, преобразуется в гидравлическое усилие для передачи в цилиндр тормозного цилиндра. Это создает требуемое тормозное давление. Однако, если при работе тормозной системы возникают проблемы, главный тормозной цилиндр должен быть проверен на наличие дефекта. Если главный цилиндр сломан, он должен быть заменен или подлежит ремонту.

Читайте также: Высчитать объем цилиндра в кубометрах

Видео:✅ Замена главного тормозного цилиндра Volkswagen JettaСкачать

Конструкция главного тормозного цилиндра Тигуан

Почти во всех современных транспортных средствах главный цилиндр разделен пополам на две секции равного размера с двумя поршнями. Это позволяет снабжать двумя независимыми тормозными цепями давление.

Если один из тормозных каналов выходит из строя, то функция торможения автомобиля продолжает поддерживать. Установлен главный цилиндр под расширительным баком и в непосредственной близости от усилителя тормозов.

Видео:Как ОДНОМУ прокачать тормоза? Проверка лайфхакаСкачать

Симптомы неисправности главного тормозного цилиндра Тигуан

Проблемы и возможные дефекты главного тормозного цилиндра проявляются относительно быстро и четко при изменении режима торможения. Например, когда тормозной главный цилиндр неисправен, педаль тормоза может перемещаться того или увеличивается ход. Педаль тормоза не соответствует передачи усилий, которые затрачивает водитель.

Так же, при нажатой педали тормоза, тормозное давление постепенно уменьшается, а педаль проваливается все глубже.

Такие показания обычно указывают на снижение или отсутствие тормозного давления. Если на тормозном контуре нет других дефектов, таких как утечка соединений или гильз цилиндров тормозного цилиндра или слишком маленький уровень тормозной жидкости в расширительном бачке, проблема, скорее всего, будет найдена на главном цилиндре.

Видео:как поменять главный цилиндр сцепление volkswagen caddy 2006Скачать

Ремонт главного тормозного цилиндра Тигуан

Ремонт лучше производить в специализированных автоцентрах Ауди, т.к. в процессе понадобиться специнструмент, квалифицированный персонал, подъемник и диагностическое оборудование.

В начале необходимо слить всю тормозную жидкость. Дальше отсоединяем все магистрали, датчики, провода. Их необходимо тщательно промыть и диагностировать на предмет неисправности.

Детали так же нужно просушить. Детали не подлежащие ремонту заменить и произвести сборку в обратной последовательности.

Видео:Уходит педаль тормоза? Проверка главного тормозного ГТЦ без снятия с автомобиляСкачать

Прокачка тормозов Volkswagen Tiguan

Как определить, что тормозную систему требуется прокачать? Если вы заметили хотя бы один из ниже перечисленных признаков, рекомендуем обратиться в автосервис:

• неравномерное тормозное усилие на колёсах – при торможении авто уводит с траектории
• требуется применить дополнительное усилие при нажатии на педаль, чтобы машина остановилась
• увеличился ход педали
• произошла разгерметизация гидропривода (как при поломке, так и планово в процессе ремонта)

Доверяйте прокачку тормозной системы только профессионалам!

КОГДА НУЖНО ПРОКАЧИВАТЬ ТОРМОЗА Volkswagen Tiguan?

Прокачивание тормозов – удаление воздуха – может потребоваться по нескольким причинам:

1. Был осуществлён ремонт тормозной системы Volkswagen Tiguan с отсоединением магистральных трубок, то есть произошло завоздушивание: замена шлангов и патрубков, демонтаж главного тормозного цилиндра или вакуумного усилителя, проводился тюнинг тормозов.
2. Произошла разгерметизация – повреждение магистралей тормозной жидкости.
3. Проводилась замена тормозной жидкости Volkswagen Tiguan.
4. Уровень тормозной жидкости в расширительном бачке снизился до критической отметки.

КАК ПОНЯТЬ, ЧТО В ТОРМОЗНОЙ СИСТЕМЕ Volkswagen Tiguan ЕСТЬ ВОЗДУХ?

Когда тормоза завоздушены, заметно меняются ощущения водителя от нажатия на тормозную педаль:

1. Заметно увеличивается длина тормозного пути.
2. Остановка происходит рывками.
3. Ход педали также увеличивается.
4. Педаль тормоза Volkswagen Tiguan становится неестественно мягкой, «ватной».

КАКУЮ ТОРМОЗНУЮ ЖИДКОСТЬ ЗАЛИТЬ В СИСТЕМУ Volkswagen Tiguan?

Существует четыре класса тормозной жидкости: DOT 3, DOT 4, DOT 5 и DOT 5.1. Как правило, в системе автомобилей применяется состав на гликолевой основе – DOT 3, DON 4 и DOT 5.1. DOT 5 изготовлена на основе силикона, который не способен вбирать влагу, но зато в процессе эксплуатации насыщается воздухом, что неприемлемо для ABS, ESP и остальных электронных систем торможения. Чтобы понять, какая жидкость залита в тормоза вашего авто, достаточно взглянуть на её цвет: гликоль – жёлтого цвета, силикон – красного.

Читайте также: Чем можно заменить прокладку цилиндра

Смешивание силиконовых и гликолевых жидкостей в системе тормозов Volkswagen Tiguan недопустимо! Добавлять в состав, предназначенный для тормозов с ABS, жидкость, для этого не предназначенную, также не следует. При смешивании DOT 5.1 или DON 4 с DOT 3 приводит к значительному снижению температуры кипения тормозной жидкости.

Если вы не знаете, какая жидкость залита в тормоза вашего авто, рекомендуется провести осмотр шлангов, трубок и соединений на предмет течей, а затем полную замену жидкости с последующей прокачкой тормозной системы.

МОЖНО ЛИ ПРОКАЧИВАТЬ ТОРМОЗНУЮ СИСТЕМУ Volkswagen Tiguan, ЕСЛИ ОНА ОБОРУДОВАНА ABS И ESP?

Прокачку тормозов Volkswagen Tiguan с АБС самостоятельно проводить не рекомендуется. Когда блок клапанов и гидроаккумулятор представляют одну конструкция – достаточно отключить систему ABS, но в случае расположения этих элементов в разных местах потребуются дополнительные знания и профессиональный сканер, который имеется только в автосервисах. То же касается и автомобилей с ESP.

КАКОВ ПОРЯДОК ПРОКАЧКИ ТОРМОЗОВ Volkswagen Tiguan?

Перед началом процесса прокачивания тормозов обязательно проверяют объём жидкости в бачке – он должен быть на максимальной отметке. Также следует разблокировать регулятор давления, расположенный на задней оси и провести чистку клапанов для стравливания воздуха на каждом суппорте.

Стандартный алгоритм прокачки тормозной системы Volkswagen Tiguan требует начинать процедуру с заднего правого колеса, затем приступать к заднему левому, далее работать с передним правым и закончить работу на переднем левым. Однако, стоит ознакомиться с последовательностью в сервисной книжке вашего автомобиля. Если такие данные недоступны, то применяется стандартный подход, описанный выше.

ОШИБКИ ПРИ САМОСТОЯТЕЛЬНОЙ ПРОКАЧКЕ ТОРМОЗНОЙ СИСТЕМЫ Volkswagen Tiguan.

Мастерам автосервиса не раз приходилось проводить ремонт Volkswagen Tiguan после самостоятельной прокачки тормозов автовладельцем. Как правило, встречаются три типовые ошибки:

1. В тормозную систему добавляют жидкость, не соответствующую той, которая уже залита. Это приводит к разрушению резиновых уплотнителей и, как следствие, к разгерметизации. Этапы ремонта: замена всех резиновых элементов, замена тормозной жидкости Volkswagen Tiguan, повторная прокачка тормозов.
2. Допускают падение уровня тормозной жидкости ниже минимального значения. Многие забывают о том, что в процессе прокачки следует постоянно доливать тормозную жидкость в бачок Volkswagen Tiguan, в противном случае воздух снова попадает в систему. Этапы ремонта: добавить жидкость в систему, повторно произвести прокачку.
3. Превышают давление в бачке до критического. Рекомендованное давление не должно быть выше 0,8 Атм, иначе бачок лопается. Этапы ремонта: замена бачка Volkswagen Tiguan, добавление тормозной жидкости в систему, прокачка тормозов.

ЧТО ДЕЛАТЬ, ЕСЛИ СЛОМАЛСЯ ШТУЦЕР ПРОКАЧКИ ТОРМОЗОВ Volkswagen Tiguan?

Рассмотрим причины поломки клапана:

1. Жидкость давно не менялась, а значит систему не прокачивали долгое время, из-за чего клапан заклинило.
2. При проведении работ штуцер слишком сильно зажали.
3. Клапан подвергся коррозии.

Обломок штуцера извлекают высверливанием или навариванием вспомогательного элемента. Если же причина в окислении, стоит осмотреть весь суппорт Volkswagen Tiguan на предмет износа: возможно, замена детали в сборе будет актуальной.
