Снятие и установка главного цилиндра сцепления
Трансмиссия. Сцепление. Фольксваген Шаран 1
Из-за расположения главного цилиндра сцепления, его снятие является трудоемким, так как необходимо провести подготовительные работы, чтобы получить доступ к главному цилиндру сцепления.
Снятие главного цилиндра сцепления проводите в следующем порядке:
- отсоедините клеммы от АБ и снимите ее. Не забудьте иметь при себе защитный код магнитолы;

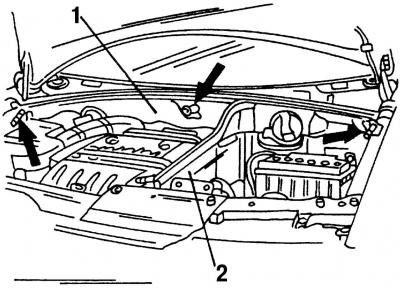

Рис. 234. Места крепления воздухопровода и перегородки АБ (детали показаны в местах крепления стрелками): 1 — воздухопровод; 2 — перегородка отсека АБ

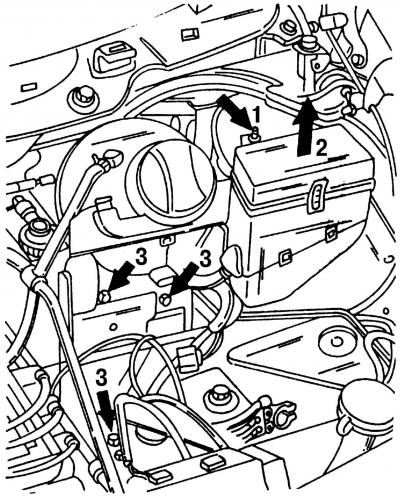

Рис. 235. Места крепления кожуха АБ и держателя дополнительного блока реле

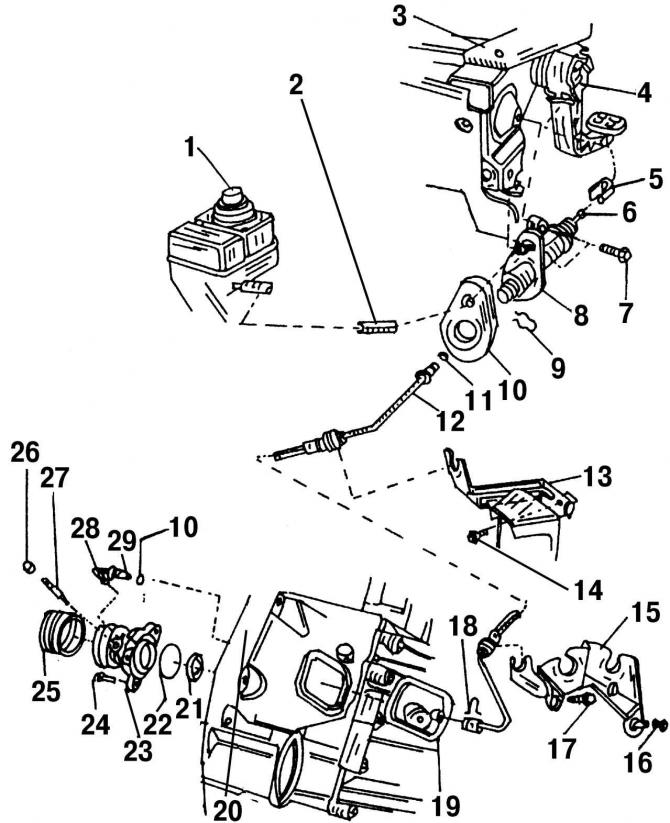

Рис. 232. Части гидропривода сцепления: 1 — бачок; 2 — питающий шланг; 3 — блок педали; 4 — педаль сцепления; 5 — предохранительный держатель; 6 — шток толкателя; 7 — болт, 20 Н·м; 8 — главный цилиндр; 9 — стопорный хомут; 10 — прокладка, всегда на замену; 11 — O-образное уплотнительное кольцо; 12 — шланг /трубопровод; 13 — кронштейн; 14 — болт, 25 Н·м; 15 — кронштейн на коробке передач; 16 — гайка, 20 Н·м; 17 — болт, 20 Н·м; 18 — стопорный хомут; 19 — пылезащитный колпак; 20 — коробка передач; 21 — сальник; 22 — O-образное уплотнительное кольцо, всегда на замену; 23 — рабочий цилиндр с выжимным подшипником; 24 — болт с буртиком, 11 Н·м; 25 — гофрированный чехол; 26 — пылезащитный колпак; 27 — болт для удаления воздуха; 28 — накидная гайка, 20 Н·м; 29 — трубопровод

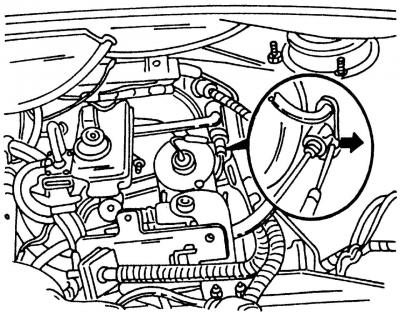

Рис. 236. Стопорный пружинный хомут трубопровода (отжимается при помощи отвертки)

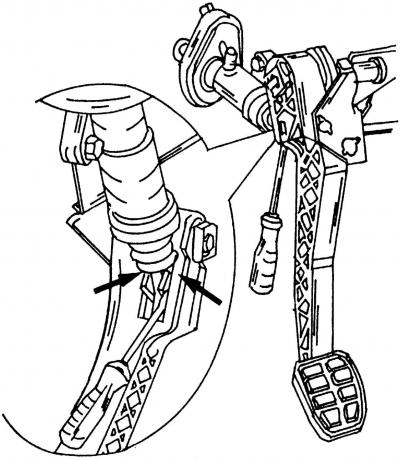

Рис. 237. Снятие педали сцепления со штока толкателя
- вставьте отвертку в место крепления педали сцепления (рис. 237) к штоку толкателя;
- вытяните педаль сцепления немного в направлении сиденья. При помощи отвертки вдавите обе стороны крепления педали внутрь (сначала одну сторону, после этого другую) и выведите их из зацепления;
- снимите педаль, ударив по ней, в направлении кресла. Если она не выходит, то ее можно вытянуть в том же направлении;
- отверните болт 6 (рис. 232) крепления и снимите главный цилиндр сцепления.
Установку главного цилиндра сцепления проводите в порядке обратном снятию. Сначала наденьте держатель штока толкателя на конец толкателя. Для фиксации толкателя нажмите на него в направлении передней стенки до тех пор, пока крепление не защелкнется. Подвигайте толкатель вперед-назад, чтобы убедиться, что он правильно установлен.
После установки главного цилиндра сцепления удалите воздух из гидравлической системы привода выключения сцепления.
Видео:Замена главного цилиндра сцепления. Шаран, Гелакси, АльхамбраСкачать
9.4.2. Снятие и установка главного цилиндра сцепления
Из-за расположения главного цилиндра сцепления, его снятие является трудоемким, так как необходимо провести подготовительные работы, чтобы получить доступ к главному цилиндру сцепления.
Снятие главного цилиндра сцепления проводите в следующем порядке:
— отсоедините клеммы от АБ и снимите ее. Не забудьте иметь при себе защитный код магнитолы;
Читайте также: Блок цилиндров лада гранта 8 клапанная 87 л с
Рис. 234. Места крепления воздухопровода и перегородки АБ (детали показаны в местах крепления стрелками): 1 — воздухопровод; 2 — перегородка отсека АБ
— снимите воздухопровод 1 (рис. 234) и перегородку 2 отсека АБ;
Рис. 235. Места крепления кожуха АБ и держателя дополнительного блока реле
— если установлен, то снимите держатель дополнительного блока реле (рис. 235, стрелки 1 и 2);
— отверните болты крепления (см. рис. 235, стрелка 3) и снимите кожух АБ с расширительным бачком системы охлаждения. Отложите бачок в сторону;
— отсоедините шланг от впускного коллектора. Соберите вытекающую жидкость;
Рис. 232. Части гидропривода сцепления: 1 — бачок; 2 — питающий шланг; 3 — блок педали; 4 — педаль сцепления; 5 — предохранительный держатель; 6 — шток толкателя; 7 — болт, 20 Н·м; 8 — главный цилиндр; 9 — стопорный хомут; 10 — прокладка, всегда на замену; 11 — O-образное уплотнительное кольцо; 12 — шланг /трубопровод; 13 — кронштейн; 14 — болт, 25 Н·м; 15 — кронштейн на коробке передач; 16 — гайка, 20 Н·м; 17 — болт, 20 Н·м; 18 — стопорный хомут; 19 — пылезащитный колпак; 20 — коробка передач; 21 — сальник; 22 — O-образное уплотнительное кольцо, всегда на замену; 23 — рабочий цилиндр с выжимным подшипником; 24 — болт с буртиком, 11 Н·м; 25 — гофрированный чехол; 26 — пылезащитный колпак; 27 — болт для удаления воздуха; 28 — накидная гайка, 20 Н·м; 29 — трубопровод
Рис. 236. Стопорный пружинный хомут трубопровода (отжимается при помощи отвертки)
— вставьте маленькую отвертку под стопорный хомут 9 (см. рис. 232) трубопровода и отожмите его в требуемом направлении (рис. 236, стрелка). Отсоедините трубопровод от главного цилиндра и извлеките О-образное уплотнительное кольцо 10 (см. рис. 232);
— снимите кожух блока педали сцепления;
Рис. 237. Снятие педали сцепления со штока толкателя
— вставьте отвертку в место крепления педали сцепления (рис. 237) к штоку толкателя;
— вытяните педаль сцепления немного в направлении сиденья. При помощи отвертки вдавите обе стороны крепления педали внутрь (сначала одну сторону, после этого другую) и выведите их из зацепления;
— снимите педаль, ударив по ней, в направлении кресла. Если она не выходит, то ее можно вытянуть в том же направлении;
— отверните болт 6 (см. рис. 232) крепления и снимите главный цилиндр сцепления.
Установку главного цилиндра сцепления проводите в порядке обратном снятию. Сначала наденьте держатель штока толкателя на конец толкателя. Для фиксации толкателя нажмите на него в направлении передней стенки до тех пор, пока крепление не защелкнется. Подвигайте толкатель вперед-назад, чтобы убедиться, что он правильно установлен.
После установки главного цилиндра сцепления удалите воздух из гидравлической системы привода выключения сцепления.
Видео:ЗАМЕНА ГЛАВНОГО ЦИЛИНДРА СЦЕПЛЕНИЯ. ФОЛЬКСВАГЕН ТИГУАН - VOLKSWAGEN TIGUAN. Снять цилиндр сцепленияСкачать
Фотоотчет Замена главного цилиндра сцепления на Фольксваген Туран
Автор: miss10 из Touran Club (опубликовано с разрешения автора)
————-
Приветствую всех. Порядком поднадоела проблема с педалью сцепления — на обратном ходу она зависала а затем отстреливала в ногу.
Приобрел новый главный цилиндр сцепления — именно он и являлся виновником этого дефекта. Несколько часов потратил на поиски отчётов в форуме о замене оного и к моему большому сожалению ничего похожего не нашёл. Пишут о том, что заменили цилиндр и какой от этого эффект, но как меняли и если меняли в мастерской, то сколько это стоит. Изучив инструкции по эксплуатации и ремонту принялся за работу. Ничего особенного в руководстве не было описывалось — лишь то, как извлекать цилиндр уже со снятой педалью сцепления. Поэтому пришлось идти наугад, ведь я предпологал где он находиться. До места добрался довольно легко, а вот потом пришлось помучиться, чтобы отсоеденить штекер — со временем он, как прирос к месту, но раскачав я его стронул с места. Затем приступил к разборке передней панели со стороны водителя, чтобы добраться до третьей гайки — она находиться вверху педали и основательно прикрыта проводами. После долгих мучений я все же выдернул педаль вместе с цилиндром. Было сказано, что для извлечения цилиндра из педали, её необходимо зажать в тиски и при помощи спец щипцов зажать «прищепку» удерживающую шаровую штока. За неимением тисков воспользовался помощью жены и опять же после некоторых мучений извлёк дефектный цилиндр из педали. Разумеется установил новый цилиндр и попытался установить педаль в сборе на место, но нагромаждения проводов не позволили мне этого сделать. Тогда я извлёк цилиндр из педали, установил её на место и принялся устанавливать цилиндр со стороны двигателя — здесь без помошника не обойтись, он будет придерживать цилиндр в горизонтальном положении, а вы в этот момент зафиксируете педаль при помощи головки ключа на 13 — 19 на выбор, и аккуратно закрепите шток при помощи «прищепки». При установке цилиндр должен быть слегка повёрнут против часовой стрелки примерно на 45° и лишь после закрепления штока вдавливая попытайтесь довернуть по часовой стрелке — если не получиться от руки это можно сделать плоскогубцами желательно длинными и с ручками без изоляции (так легче пролезть между проводкой). Затем навешиваете провода и трубки, прокачиваете и устанавливаете всё на места. Помучившись с изъятием педали, я решил, что вполне можно обойтись и без её извлечения, через несколько дней, а именно сегодня я решил вновь пройти этот путь и подробно описать его подкрепив описание фотографиями. К сожалению, мне так и не удалось извлечь цилиндр из педали, но я уверен, что при наличии подходящего инструмента, а именно специальных щипцов это возможно. Я же пытался проделать это с помощью отвёрток. Все же я опишу то, что у меня вышло, а если вас случится столкнуться с заменой этой детали, то попытайтесь вначале не снимать педаль.
Читайте также: От чего в цилиндре может быть нулевая компрессия
Предупреждения:
рабочая часть цилиндра может быть различна — новая модоль немного короче оригинала но всё работает нормально
прежде чем начать замену — запаситесь тормозной жидкостью при разборке и прокачке потери неизбежны
!и берегитесь боя педали, по пальцам бъёт — оболдеешь!
Приступим. Снимаем пластиковые крышки двигателя АКБ и блока реле
отсоединяем АКБ, и провода затрудняющии последующее снятие воздушного фильтра(в сборе) и посадочного места под АКБ
открываем расширительный бачёк с тормозной жидкостью, надеваем прозрачную трубку подходящего диаметра ну штуцер прокачки рабочего цилиндра сцепления, приоткрываем штуцер и прокачивая рукой педаль сцепления выгоняем тормозуху из системы так мы сократим возможные потери при разьединениях
снимаем шланг (сухо), мелкой отвёрткой отводим фиксатор в сторону до конца, но не снимая полностью
фиксатор может быть с одной из двух сторон, у меня на старом образце он фронтальный а на новом (на фото) справа и вынимаем медную трубку с пластмассовым и резиновым колпачками (несколько капель потеряно) следите за тем чтобы резиновый колпачёк не затерялся(у меня при первой разборке он соскочил и при сборке я не до конца насадил его на трубку (конец медной трубки должен немного выпирать, а не вровень)
медную трубку лучше вынуть из зажима
просунуть маленькую отвёртку под фиксатор( он находиться сверху) и оттянуть его, плоскогубцами поворачиваем цилиндр против часовой стрелки
а затем пытаемся высвободить «прищепку» из педали
в последнюю очередь отсоединить датчик положения цилиндра хотя при желании это можно сделать несколько раньше.
после замены не забываем подсоединить все коммуникации, доливаем тормозухи доверху и прокачиваем — лучше это делать рукой и обязательно с помощником — достаточно трёх нажатий на педаль и фиксируем её, открываем штуцер и выпускаем жидкость (некоторое время она будит выходить с пузырьками) операцию повторить несколько раз и следите за уровнем жидкости.
Читайте также: Дан цилиндр найти площадь боковой поверхности
устанавливаем всё на место и отдыхаем до следующего ремонта.
