Замена клапана в форсунке своими руками

Форсунки Delphi обладают достаточной мощностью и экономностью, но в то же время имеет большой недостаток в виде боязни грязи или мусора что может находиться в топливной системе. На автомобиле это может проявляться по разному, в зимний период это плохая заводка автомобиля, а при плюсовой температуре — ошибка на высоких оборотах, а также троение двигателя. Все подобные симптомы сопровождаться снижением давления в топливной рампе, увеличенным расходом топлива, появлением черного дыма у авто, а это в свою очередь приводит к загрязнению сажевого фильтра или клапана ЕГР.

Что же делать? Дело в том что в этих форсунках за обратку отвечает мультипликатор, который выступает своего рода регулятором, когда поверхность этого клапана получает повреждение, форсунка начинает сливать в обратку. Самая же частая проблема всех дизельный форсунок Delphi — пропадает давление. А всё потому что клапана в форсунках либо забиваются от некачественного топлива, либо ржавеют от воды в соляре.

Проверка дизельных форсунок

Чтоб разобраться как проверить форсунки на дизеле своими руками можно обойтись гаечным ключом, медицинским шприцем и элементарными знаниями о топливной системе
Подробнее

Ресурс этого мультипликатора до 150 тысяч километром, а это значит что необходимо обязательно делать регламентное ТО при таких пробегах с заменой клапана, что бы в одно утро Вы просто не смогли завести свой автомобиль.

Видео:Ремонт форсунок Delphi рем/комплект SsangYong замена клапанов и распылителей.Скачать

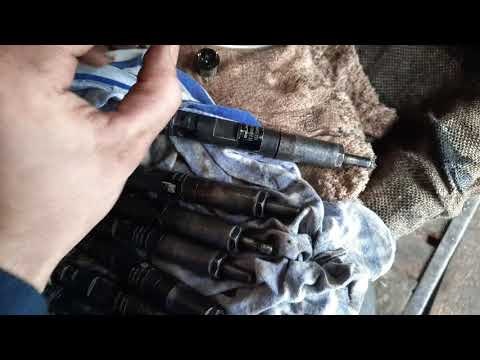

Как отремонтировать дизельную форсунку Делфи

Суть восстановления работоспособности форсунки Delphi заключается в том, что нужно поменять обратный клапан и почистить карбклинером не только распылитель, но и все детали форсунки в разобранном виде.

Для начала необходимо зачистить форсунку снаружи, чтобы при ремонте мусор не попал внутрь форсунки, при этом особое внимание необходимо уделить распылителю, зачищая его нельзя счесывать носик распылителя иначе форсунка начнет неправильно лить топливо.

Когда форсунка зачищена, зажимаем ее в тисках, берем головку на 15 (как в правило в форсунках Delphi только такая головка) и раскручиваем против часовой стрелки. Аккуратно снимаем гайку.

Очень важно запомнить порядок, в каком вы разбирали форсунку, если не хотите потом ехать к дизелистам с проблемой того что форсунка не работает.

По структуре все просто, гайка, распылитель, игла, плунжер, проставка, мультипликатор, пружина и корпус. Все элементы форсунки нужно продуть и аккуратно промыть, кроме самого корпуса, для промывки и очистки лучше всего использовать синтетический очиститель карбюратора.

После нанесения очистителя, форсунку тоже нужно продуть, поэтому под рукой желательно иметь компрессор.

Меняем старый клапан на новый и собираем форсунку в той же последовательности что и разбирали. Гайку от нагара лучшего всего чистить сверлом для дрели. Собираем форсунку и наносим уплотнитель для резьбы или герметик, главное нанести только на резьбу не задевая внутренности форсунки, иначе можно повредить мультипликатор.

Одеваем гайку и зажимаем ее динамометрическим ключом на 25 ньютон на метр. Если все сделать правильно форсунку можно смело ставить на автомобиль.

Нюансы ремонта и адаптации форсунок Делфи системы Common Rail

Видео:Замена клапана обратки DELPHI. Всё от А до ЯСкачать

Ремонт форсунок бензинового двигателя своими руками

Видео:проверка форсунок delphi, замена клапана мультипликатора с aliexpress и распылителяСкачать

Почему отказывают форсунки

Вместе с бензином в топливную систему могут попадать загрязнения. Для очистки устанавливаются фильтры, которые улавливают загрязнения размером более 20 микрон. Такие фильтры предусмотрены как на топливной магистрали, так и в самой форсунке.

В составе бензина есть тяжелые фракции. Они оседают на сёдлах форсунок, а со временем превращаются в смолистые наросты. Это приводит к ухудшению работы форсунок или полному их отказу.

Как появляются отложения

Когда двигатель перестаёт работать, лёгкие фракции топлива испаряются на горячих плоскостях. Тяжёлые фракции оседают на деталях, в том числе форсунках. Смыть их нечем — топливо больше не поступает.

Запорный конус со временем уже не может плотно сесть в седло — следовательно, герметичность форсунки нарушена. Это приводит к перебоям при запуске двигателя, так как давление в топливной магистрали уменьшается. Смолистые отложения засоряют сопло форсунки. В результате количество топлива, выброшенное форсункой в каждый рабочий акт, уменьшается.

Также изменяется форма распыла форсунки. Распылитель имеет свои нормы и допуски. Твёрдые загрязнения приводят к образованию факела неправильной формы, распыление топлива происходит плавно, и появляются подтёки топлива. Часто отложения образуются интенсивней на отдельных форсунках, при этом нагрузка на более «чистые» увеличивается.

Читайте также: Протяжка гбц ваз 2114 8 клапанов сколько ньютонов

Загрязнённость фильтров

Ещё одной из главных причин выхода из строя форсунок является загрязнённость фильтров. Фильтры установлены на пути следования топлива и, сама форсунка имеет фильтр. Размер его небольшой, и он предназначен только для отсева очень мелких загрязнений топлива. Если при работе топливной системы засорён магистральный фильтр, который должен улавливать все более крупные частицы — фильтр форсунки мгновенно засоряется. Поэтому своевременная замена фильтров топливной системы — залог работоспособности форсунок.

Видео:Как отремонтировать форсунку DELPHI Pan Zmitser #бородаСкачать

Диагностика работы форсунок на рампе

Чтобы осуществить подобный вид проверки форсунок необходимо будет демонтировать их вместе с топливной рейкой. Это сделать несложно, однако необходимо некая сноровка. Лучше всего, подобную проверку делать вместе с напарником, который во время вашей диагностики и измерении будет осуществлять манипуляции с зажиганием и прокрутом двигателя.

перед зажиганием убедитесь в надежности всех креплений, для точности данных и предотвращения протечек;

Если в какой-либо из емкостей наблюдается несоответствие остальным – такой инжектор необходимо почистить. Кроме того, возможен вариант, когда горючее продолжает течь даже после окончания зажигания. Это сигнализирует о потере герметичности форсунка и необходимости его замены.

Видео:Ремонт и и адаптация форсунки Common Rail DelphiСкачать

Признаки неисправности форсунок

По каким признакам можно понять, что форсунки работают некачественно?

• Затруднения при запуске двигателя. Если машина плохо заводится после непродолжительной остановки — возможно проблема в форсунках. Это самый частый и явно выраженный симптом сбоя правильной работы форсунок.
• Перебои в работе двигателя на холостом ходу.
• Двигатель троит или вибрирует при разгоне или сбросе скорости, автомобиль двигается рывками.
• Увеличился расход топлива.
• Из выхлопной трубы слышны «хлопки» или выходит чёрный дым.
• Повышенное CO в отработанных газах.
• Повышенная температура в камере сгорания.

Если наблюдаются подобные симптомы, следует проверить исправность форсунок. Сбои в их работе негативно скажутся на рабочих показателях двигателя и коробки передач.

Видео:нерабочая форсунка , поведение мотораСкачать

Неисправности форсунок двигателя, диагностика и чистка в домашних условиях

Владельцы автомобилей с инжекторным типом двигателей, иногда сталкиваются с проблемой некачественной работы инжектора. Часто виновниками таких неполадок являются форсунки инжектора, их некачественная работа заканчивается невозможностью завести автомобиль и превращается в потерю времени в самый неподходящий для этого момент. Но то, как проверить форсунки до момента неполадки знают немногие. В этой статье вы узнаете как определить проблему, а также как почистить форсунки своими руками и избавится от неисправностей.

С первых уроков водительской школы (а может и раньше) мы знаем, что система впрыска у инжекторных двигателей отличается от карбюраторных. Столкнувшись с проблемой, многие водители прямиком мчаться в автомастерские или СТО. Проблема не всегда является настолько серьезной, и вполне возможно, что решить её можно даже человеку с базовыми знаниями, которые вы можете приобрести, прочитав этот материал.

Видео:Ремонт форсунки своими руками . Вопросы по тел. +79094827919Скачать

Проверка питания

Глушим двигатель. Первый вариант:

1. Снимаем разъём питания форсунки 1 цилиндра.
2. Подключаем мультиметр режиме измерения постоянного напряжения в диапазоне 0-20 Вольт.
3. Заводим двигатель и наблюдаем за показаниями прибора. Напряжение должно подаваться короткими импульсами.
4. Если показания напряжения появились, значит проводка исправна.
5. Если напряжения на фишку питания не приходит, то глушим двигатель и прозваниваем провода, либо ищем повреждение визуально.
6. Подключаем форсунку 1 цилиндра и повторяем операцию с форсунками 2-4 цилиндров.

Второй вариант. Понадобятся два человека. Делаем всё тоже самое, только отключив сразу все форсунки. Один человек крутит двигатель стартером, а второй — последовательно измеряет импульсы напряжения на отключенных разъемах форсунок.

Вместо мультиметра можно использовать светодиод.

Видео:Замена клапана, сборка форсунки Delphi 1.5 dciСкачать

Ремонт форсунок

Ремонтировать форсунки и регулировать их совсем несложно. Большая часть проблем, которые возникают с работоспособностью форсунок решается с помощью их чистки от нагара и маслянистых отложений.

Восстановление форсунок осуществляется в такой последовательности:

• С автомобиля снимается аккумулятор и из имеющихся в наличии ненужных проводов и деталей делается регулируемый переходник с переключателем для автономного управления форсунками;
• Приобретается любой спрей для очистки карбюратора, и делается переходник из топливного шланга от патрубка баллончика к входу форсунки.

Для очистки внутренней ёмкости форсунки подаётся электричество, через регулировочный переключатель от аккумулятора на клеммы форсунок для открытия игольчатого клапана. Одновременно с открытием форсунки осуществляется нажатие на кнопку баллончика с очистительной жидкостью. Настройка форсунок таким образом позволяет сэкономить немалое количество денег, а также получить бесценный опыт ремонта инжекторного двигателя. Во время процедуры очистки форсунки необходимо обратить внимание на то, как распыляющее устройство пропускало топливо. Если топливо вырывалось из форсунки прямой струёй, то потребуется разборка и ремонт данной детали. Как разобрать форсунку для ремонта будет описано далее.

Видео:Форсунка Delphi не работает с новым клапаном - что делать?!Скачать

Измерение электрического сопротивления

Этот метод позволяет проверить форсунки прямо на автомобиле.

1. Гуглим модель форсунок, установленных на вашем автомобиле. По этим данным находим электрическое сопротивление катушек внутри форсунки. Если ничего не нашлось — ничего страшного.
2. Глушим двигатель. Снимаем разъёмы питания с форсунок.
3. Берем мультиметр. Переключаем его в режим измерения 0-200 Ом (Ω).
4. Измеряем сопротивление каждой форсунки. Оно должно быть в пределах паспортных значений. Если номинальное сопротивление узнать не удалось, то сравнивать нужно форсунки между собой. Т. е., если 3 форсунки показали 10 Ом, а одна 20 Ом, то она признается неисправной.

Читайте также: Размер клапанов уаз 469

Видео:Это притирка клапана форсунки !?Скачать

Определение неисправности

Чтобы быстро проверить форсунки без снятия, потребуется отвертка-индикатор. Она представляет собой металлический стержень и рукоятку, на которой расположен переключатель и контакт для создания проводящего контура, зажимаемый одним из пальцев. При передвижении переключателя вперед к стержню прибор становится менее чувствительным, при перемещении в верхнее положение его чувствительность возрастает. В первом случае будет загораться или мерцать красная лампа индикатора, во втором – зеленая лампа.

Перед проведением теста переключатель отвертки нужно перевести вперед, в сторону рабочей части (стержня) до упора, а палец руки должен прижиматься к открытому контакту, расположенному на ручке отвертки-индикатора. В таком положении рука должна оставаться при проведении всего теста, замыкая электрическую цепь, иначе индикации не будет.

Рабочий стержень отвертки нужно расположить так, чтобы он касался металлической скобы на колодке, удерживающей форсунку. Бытует мнение, что достаточно просто поднести стержень к колодке, чтобы произошла индикация, но это не так. Металлический фиксатор улавливает электромагнитный импульс, образующийся при работе форсунок, в нем возникает разность потенциалов и переменные токи, которые и фиксирует прибор.

Этот тест позволяет проверить форсунку на работающем двигателе, поэтому его нужно запустить и оставить на холостых оборотах. При контакте стержня отвертки-индикатора с металлической скобой на отвертке должен загореться красный индикатор. Так проверяется работоспособность на всех цилиндрах. При неработающей форсунке одного из цилиндров, индикатор светиться или моргать не будет.

Использование индикатора не обязательно указывает на неисправность форсунки, он сигнализирует, что она не работает. Проблема может быть и в ней, и в системе подачи напряжения, плохом контакте, сбое в электронном блоке управления и т.д.

В некоторых моделях нет металлических фиксаторов колодок, в которых генерируются токи, можно ли в этом случае определить неисправную форсунку, не снимая ее с двигателя? Да, это можно сделать, используя ту же отвертку-индикатор. Для этого переключатель нужно установить в крайнем верхнем положении (это самый высокий уровень чувствительности прибора) и проделать дополнительные манипуляции.

После запуска двигателя стержень отвертки подносится к колодке форсунки, при этом не возникнет никакой индикации, даже если она работает. Поэтому на стержне отвертки нужно укрепить металлическую скобу, которая будет служить антенной, где будут возникать электромагнитные колебания. Для этого подойдет канцелярская скрепка, аккуратно обжатая вокруг стержня плоскогубцами.

При проведении теста на неисправность топливной форсунки переключатель остаётся в верхнем положении максимальной чувствительности. При работающем на холостых оборотах двигателе требуется поднести скобу как можно ближе к колодке, она должна охватывать ее. На приборе должна появиться моргающая индикация за счет токов, возбуждаемых электромагнитного поля, возникающего при работе форсунки. Если под колонкой находится неработающая форсунка – индикации не будет. Эта методика подходит и для колодок, оборудованных металлической скобой.

Заключение

Тестирование при помощи отвертки-индикатора поможет быстро найти неисправность, когда двигатель троит из-за форсунки, или возникают другие проблемы из приведенного ранее списка. При наличии этого инструмента диагностику можно провести у себя в гараже, а выявив неисправность, устранить ее, если это возможно. Предлагаемый тест только выявляет факт того, что форсунка не работает, причем сделать это можно, не разбирая двигатель.

Чтобы выявить причины, по которым топливо не возгорается в цилиндре, потребуется более детальная диагностика и последующий ремонт. При этом не всегда требуется замена форсунки, существуют и другие причины, по которым она не функционирует или работает нестабильно. Иногда нужно просто уплотнить контакт колодки и проблема стабильной работы двигателя тут же решается, в более сложных случаях, например, для прочистки форсунок, надо будет обратиться к специалистам.

Видео:Как поменять клапан форсунки DELPHI. Ssang Yong Kyron Actyon RextonСкачать

Проверка на слух

Это самый простой и доступный способ. Однако, он требует достаточно опыта, ведь нужно знать, как «звучит» рабочая форсунка. Для прослушивания используют дощечку прямоугольной формы или стетоскоп. Один край «прибора» нужно приложить к испытуемой форсунке, другой — к уху.

Если слышны только равномерные щелчки — форсунка исправна. При наличии стуков, хлопков, вибраций различной интенсивности, можно точно сказать, что форсунка засорилась.

Видео:Слушаем внимательно!!!Форсунки DELPHI и про тнвд дизельСкачать

Разборка форсунки

В большинстве случаев, ремонт форсунок можно осуществить путём замены фильтра, который установлен в верхней части форсунки, где происходит её соединение с топливным шлангом. Для извлечения фильтра, в качестве основного инструмента, применяют саморез, который вкручивают на 2 — 3 оборота в сетчатый фильтр и вынимают его из корпуса форсунки.

Читайте также: Крышка грм ваз 2112 16 клапанов прозрачная

Затем на место снятого фильтра производится установка нового сетчатого фильтра и уплотнительного кольца. Таким образом удастся обеспечить стабильное наполнение форсунки чистым топливом, что положительно отразится на работе инжекторного двигателя.

Регулировка форсунок в домашних условиях задача вполне осуществимая, при наличии минимального опыта обращения с инструментами. Для домашних мастеров, кто хотя бы раз разбирал карбюратор, и устранял перелив двигателя, не составит большого труда осуществить очистку форсунок.

Восстановленные форсунки способны прослужить в течение долгого времени, и если все действия по очистке и ремонту были произведены по правилам, то эксплуатация автомобиля будет осуществляться без серьёзных отклонений в системе подачи топлива.

Видео:Форсунки Кайрона! как нас "разводят".Скачать

Стенд для диагностики форсунок

Современные станции технического обслуживания всегда оснащены стендами для диагностики и очистки форсунок. Этот метод предполагает снятие топливной рампы и форсунок с автомобиля. На таких стендах проходит полная диагностика: проверка подачи питания, измерение электрического сопротивления, проверяется производительность диагностируемых форсунок. Некоторые самостоятельно конструируют подобные стенды.

Следите за состоянием форсунок, вовремя меняйте топливные фильтры, заправляйтесь качественным топливом и на проверенных заправках, проходите вовремя ТО и у вас не будет проблем с топливной системой.

Предыдущая запись Инструкция CONSULT-III plus

Следующая запись Регулятор холостого хода (РХХ) — как работает, неисправности, симптомы, проверка

Видео:Ремонт форсунок Delphi - замена мультипликаторовСкачать

Как определить неработающую форсунку на работающем двигателе

Допустим, вы нашли признак неисправности форсунки и теперь хотите узнать, как проверить форсунки двигателя? Хочется сразу отметить, что сами форсунки бывают нескольких типов (механические и электромагнитные) и конструкция их имеет значительные отличия, а значит и методы проверки у них также должны отличаться. Проверить форсунки можно несколькими методами: проверка форсунок без снятия с двигателя, проверка снятых форсунок, проверка форсунка в домашних условиях, бензиновых или дизельных форсунок, и т.д. Мы разберем наиболее популярные из методик.

Чтобы узнать, как проверить работоспособность форсунки инжектора, не обязательно их снимать. Этот способ, один из самых простых проверок, и подразумевает проверку по звуку (или анализ издаваемых шумов мотором при работе). Как правило забитые или поврежденные форсунки издают приглушенный высокочастотный шум (звук, как правило, доносится из блока цилиндров).

Проверка подачи питания на форсунки

Проверка подачи питания на форсунки проводится в случае работы самих форсунок при поломке какого либо из инжекторов. Для проверки необходимо осуществить следующий порядок действий:

После включение двигателя, необходимо обратить внимание на возможное вытекание топливной смеси – происходить это может по причине неисправностей в электрической цепи.

Проверка мультиметром(тестером) сопротивления на обмотке

Проверка мультиметром (тестером) сопротивления на обмотке также позволяет проверить форсунки двигателя не снимая их. Для этого нужно убедиться в уровне сопротивления ваших форсунок. Далее выполняем следующие действия:

В норме, при высоком импедансе значение должно быть равно 11-17 Ом, при низком 2-5 Ом. При несоответствии значений, такую форсунку необходимо заменить.

Видео:Ремонт форсунки Common Rail своими руками. На сколько хватит?Скачать

Принцип работы топливных форсунок

Подача топлива в автомобильные двигатели реализуется посредством двух технических решений. Первое – это карбюраторная система. Альтернативный вариант – топливная форсунка, или инжектор. Топливо поступает в форсунку, которая распыляет его непосредственно в цилиндрах двигателя либо в выпускном воздушном тракте. Данная система используется в дизельных и бензиновых силовых агрегатах.

Функционирование топливных форсунок основано на простом принципе. Цикл работы инжектора состоит из четырех стадий:

• закрытый клапан находится под давлением;
• клапан открывается, распыленное топливо начинает поступать в двигатель;
• при полном открытии клапана подается нужное количество топлива;
• требуемая порция топлива распылена, клапан закрывается.

Инжекторы могут отличаться деталями конструкции, которые вносят свои нюансы в вышеописанный процесс.

Видео:Обман по клапанам топливных форсунок DelphiСкачать

Ремонт топливных форсунок

Автовладелец может выполнить ремонт топливной форсунки бензиновой или дизельной своими руками. Особенно если устройство механического типа, для обслуживания будет достаточно самых простых инструментов.

Конструкция форсунок у разных производителей существенно отличаются, поэтому и ремонтные работы имеют особенности.

Несложно ремонтировать форсунки «Бош Коммон Рейл». В числе наиболее частых неисправностей этих механизмов – повреждения распылителя и мультипликатора (клапана). Причем последняя деталь подводит чаще всего. На распылители производитель дает гарантию замены на протяжении 100 тыс. км пробега. Но в российских реалиях (а также стран СНГ) из-за низкого качества горючего узел не выдерживает больше 20 тыс. км, после чего требуется проверка и ремонт топливных форсунок дизельных двигателей.

Такие же проблемы характерны и для форсунок «Делфи». У них также чаще всего выходят из строя распылитель и клапан. Для чистки распылителя применяют ультразвук, если процедура не помогает, деталь меняют.

Японский дает гарантию, что его форсунки способны выдержать 150 тыс. км пробега. Еще одно преимущество таких деталей – они дешевле европейских. Но ремонт этих топливных форсунок невозможен, потому что комплектующие «Денсо» не продаются. При выходе узла из строя его надо менять.
