Замена клапана в стиральной машине с вертикальной загрузкой

Видео:Разборка и ремонт клапана стиральной машиныСкачать

Как проверить и заменить впускной клапан в стиральной машине

Входной или наливной клапан для стиральной машины по принципу работы схож с обычным краном для подачи воды. Разница лишь в том, что обычный кран открывается вручную, а входной – автоматически.

Как именно работает и для чего нужен входной клапан, вы узнаете в этой статье. А также поймете, как выполнить самостоятельную разборку и замену детали без вызова мастера.

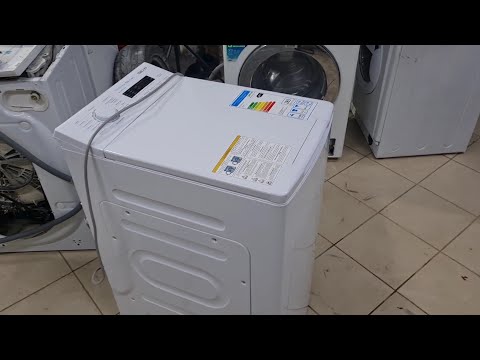

Видео:Как разобрать стиральную машину с вертикальной загрузкой?Скачать

Как работает заливная система

Впускной водяной клапан для стиральной машины оснащен тонкой мембраной внутри и катушками снаружи. Главный модуль управления подает сигнал о включении клапана. Затем на его катушки поступает электрический ток, который способствует появлению магнитного поля. Благодаря этому происходит открытие мембраны, в результате чего поступает вода. После окончания подачи напряжения мембрана снова закрывается.

Таким образом клапан залива (подачи) воды имеет два положения – открытое и закрытое.

Количество катушек: от чего это зависит

Их количество зависит от модели стиралки. В современных СМА производитель устанавливает от двух до трех секций, чтобы каждая их них, подавала воду в определенный отсек порошкоприемника.

• 1-я секция: отдел для порошка.
• 2-я секция: отдел для ополаскивателя.
• 3-я секция: отдел для других средств.

Если в наличии только две катушки, чтобы забрать моющие средства, они включаются одновременно.

В более старых моделях использовался заливной клапан для стиральной машины с одной катушкой. Работал он в комплексе с командоаппаратом, рычаг которого регулировал движение потока в определенную сторону.

Где стоит клапан

Где находится электромагнитный клапан в СМА? Располагается он под верхней панелью у стенки. Вы увидите подсоединенные к нему шланги, по которым проходит вода в отделения для моющих средств.

Видео:Как проверить впускной клапан стиральной машины (на любой модели)Скачать

Признаки поломки

Определить неисправность можно по внешним признакам:

1. Код ошибки на дисплее стиралки.
2. Вода набирается в бак без остановки.
3. При запуске машины не слышно звука забора воды.
4. Бак переполняется водой.

Детальнее о том, как проверить и заменить впускной клапан стиральной машины, читайте ниже.

Как самостоятельно найти неисправность

Перед тем, как проверить электроклапан, осмотрите фильтр-сеточку. Находится он между заборным шлангом и входным клапаном и служит для задержки частичек мусора, поступающих из водопровода.

Поскольку со временем фильтр мог забиться, опишем принцип его очистки:

• Отключите СМ от питания.
• Перекройте впускной вентиль.
• Открутите заливной шланг и слейте из него остатки воды в раковину или другую емкость.
• За шлангом вы обнаружите сеточку. Вытащите ее с помощью пассатижей,и очистите под проточной водой.

Рассмотрим, как открыть и проверить входной клапан в стиральной машине.

• Уберите крышку вверху стиралки. Для этого сзади выкрутите винты, которые удерживают верхнюю крышку.
• Осмотрите клапан на момент повреждений. Если внешне ничего не видно, снимите прибор.
• Отсоедините шланги, ведущие к клапану. Сначала нужно разжать металлические хомуты, поэтому используйте плоскогубцы.
• Теперь отключите проводку.
• Открутите болты, крепящие деталь к корпусу СМА.
• Вытащите клапан.

Осмотрите шланги и сам прибор на момент засора. Как проверить заливной клапан? Проверяйте над емкостью или раковиной, чтобы не намочить на пол.

Подсоедините к клапану шланг забора и откройте воду. Если элемент исправен, он не должен пропускать воду. Если же он протекает, тогда нужна замена.

Следующий вариант проверки нужно проводить достаточно осторожно. Вы должны подать на катушки прибора напряжение в 220 Вольт. При этом секция должна открыться и заполнить емкость водой. Опасность данного метода в том, что при контакте электричества и воды может возникнуть короткое замыкание. Поэтому работать нужно очень осторожно.

Читайте также: Ооо инфанта клапан электромагнитный

Точно убедиться, необходим ли ремонт клапану стиральной машины, можно при помощи мультиметра. Настройте тестер в режим измерения сопротивления. Поочередно прикладывайте щупы к каждой обмотке, замеряя ее сопротивление. Исправная деталь должна показать результат в 3 кОМ.

Видео:Как разобрать стиральную машину Канди вертикальной загрузки, для замены подшипников.Скачать

Ход работы

Некоторых пользователей интересует: как снять, разобрать и отремонтировать электромагнитный клапан стиральной машины. Дело в том, что данный элемент неразборный, возможна только смена катушек.

Но все же рекомендуется выполнить полную замену. Для этого придется приобрести элемент, соответствующий марке и модели вашей стиралки.

1. Прикрутите клапан к корпусу болтом, который удерживал его ранее.
2. Подключите разъемы проводки на свои места. Хорошо, если вы перед отключением пометили или сфотографировали провода.
3. Подсоедините шланги к соответствующим секциям. Закрепите хомуты.
4. Установите на место верхнюю крышку. Закрепите ее винтами.

Замена электромагнитного клапана выполнена. Осталось поставить на место фильтр-сеточку и подключить заборный шланг. После подключения СМ к сети запустите стирку и проверьте работу.

Для тех, кто только собирается приступить к ремонту, видео по теме:

Видео:Ремонт клапана подачи воды в стиральную машинуСкачать

Замена клапана подачи воды (КЭН) стиральной машины

Электромагнитный клапан (КЭН) стиральной машины регулирует загрузку воды (согласно заданным программам стирки). Забор воды происходит посредством подачи на катушку соответствующего напряжения. Образующееся электромагнитное поле втягивает шток в катушку, открывая мембрану. Вода подается в бак. При отключении тока все возвращается в исходное положение.

Впускные устройства могут оснащаться разным количеством катушек (1 — 3). Устройство зависит от особенностей модели. Односекционный входной клапан применяется исключительно с командоаппаратом, регулирующим распределение потока.

В машинах с программным управлением в механическом приводе нет необходимости. Тут применяют трех- и двухсекционные клапаны впуска (при таком варианте конструкционного решения задействован термотолкатель). Распределение потока при наборе по секциям в двухсекционном устройстве для третьей секции изменяется, когда две катушки работают одновременно. Переключение потока осуществляет специальное устройство — термоползунок.

Видео:Перед тем как сменить помпу проверте это в стиральной машинеСкачать

Вероятные неисправности и их диагностика

Замена заливного клапана стиральной машине может понадобиться, когда нарушается или прекращается порядок подачи воды.

Порядок действий для диагностирования неисправности

1. Проверить фильтрующую сетку, засорение которой препятствует нормальному притоку воды.
2. Деталь демонтировать, подключить наливной шланг, опустить его в емкость, подать напряжение на катушки поочередно. В исправном состоянии при подаче напряжения клапан открыт, при отсоединении — закрыт. Если он остается закрытым, вероятно, сгорела катушка. Впуск воды осуществляться не будет.
3. В случае если вода поступает, но после отключения продолжает сочиться, в негодность пришла мембрана либо пружина штока основательно ослабла. Здесь обязательна замена клапана подачи воды в стиральной машине.

Следует также проверить присутствие впрессованных в штуцерах вставок. Если они отсутствуют, отсек переполняется и нарушает положенный порядок выполнения программы. В такой ситуации следует заменить электроклапан.

Практически во всех ситуациях при нарушениях напора при подаче/отсутствии потока следует произвести замену вышедшего из строя узла.

Видео:Ремонт стиральной машины Whirlpool. Часть 1. Замена клапана подачи воды.Скачать

Как выполнить замену испорченной детали

Починку данного узла практически по всем возникающим причинам можно выполнить самостоятельно. В большинстве случаев данную деталь располагают сзади и сверху — у крышки.

Методика замены вышедшего из строя узла

1. Перекрыть вентиль подачи воды.
2. Отсоединить шланг подачи.
3. Верхнюю крышку снять. Электроклапан должен быть доступен.
4. Отсоединить электропроводку.
5. Разъединить соединительный шланг клапана и штуцера.
6. Снять крепеж.
7. Установить крепеж (защелки или винты).
8. Демонтировать пришедшую в негодность деталь.
9. Поменять вентиль.

Читайте также: Поплавковый клапан смывного бачка унитаза

Сборка агрегата происходит в обратном разборке порядке с соблюдением строгой последовательности действий. После монтажа выполняют проверку работоспособности всего механизма.

Особенности замены узла в СМА с вертикальной загрузкой белья

В машинах с вертикальной загрузкой впускное устройство может быть расположено в цокольной зоне задней стенки. Замена впускного клапана стиральной машины такого типа может потребовать демонтажа боковой стенки.

В Интернете можно найти подробные видео уроки по проведению процедуры ремонта. СМА LG, Индезит и другие марки имеют некоторые особенности ремонта, но принцип замены испорченной детали для всех моделей практически одинаков.

Если самостоятельная замена запчастей невозможна, следует обратиться в надежный сервисный центр, обслуживающий данную марку агрегата.

При выборе сервисного центра необходимо тщательно изучить опыт работы и отзывы пользователей об исполнителе услуги. Общественное мнение, выраженное в беспристрастных отзывах клиентов по поводу компетентности мастеров, подчас бывает значительно ценнее и объективнее, чем многочисленные сертификаты, выставленные на всеобщее обозрение на официальном сайте сервисного центра.

Видео:Клапан подачи воды стиральной машинки. Виды, неисправности, принцип работы. Курс видео №6Скачать

Электромагнитный клапан для стиральной машины как один из главных элементов

Электромагнитные клапана для подключения различных устройств к системам водоснабжения используются довольно часто. Такие устройства имеют электромеханический принцип действия и представляют собой вид запорной аппаратуры. Специалисты называют их соленоидными (соленоид — магнит).

Соленоидные запорные элементы часто встречаются в различных отраслях промышленности, в системах обеспечения водой и газом. В соответствии со своими функциями, в стиральных машинах это устройство, называют заливным или впускным клапаном.

Видео:Вертикальная СМА Electrolux. Сильно шумит. Замена подшипников.Скачать

Назначение впускного клапана

Все стиральные машины такие как Indesit, Samsung, Ariston, Zanuzzi и другие модели, в обязательном порядке оснащаются электромагнитным клапаном.

Это устройство имеет два рабочего состояния: открытого и закрытого. Как только будет выбрана программа стирки, механизм электромагнитного устройства сработает и откроется, после чего начнет поступать вода. Объем воды контролируется за счет электронного модуля, который в свою очередь управляет работой прессостата и впускного электроклапана. Срабатывание заливного устройства происходит за счет подачи питания от блока управления на катушку данного устройства.

Клапан подачи воды для стиральной машины, выполняет роль запорной арматуры, по сути крана, открывающего и перекрывающего поступление воды в стиральный бак, через контейнер с моющими средствами в нужное время, согласно режиму стирки.

Видео:Замена манжеты стиральной машины WhirlppolСкачать

Устройство клапана подачи воды

Впускной электроклапан бытового стирального агрегата является небольшим устройством состоящим из:

• корпуса;
• электромагнитной катушки с сердечником;
• пружины;
• диска, установленного на сердечнике, перекрывающего поток воды, поступающей из водопровода.

Материалом корпуса в большинстве случаев являются различные виды термостойких полимерных материалов, реже латунь или нержавеющая сталь. Для изготовления мембран, прокладок и уплотнений применяют термостойкую резину, каучук, фторопласт или силикон. Во втягивающей катушке устанавливаются электрические магниты с жестко закрепленными частями (соленоиды). По количеству соленоидов могут быть одно, двух, или трех-катушечными. Число катушек соответствует количеству секций устройства, по которым в дозатор поступает водопроводная вода. Электромагнитные клапана стиральных машин разных фирм могут отличаться по материалам изготовления, внешнему виду или количеству катушек, однако принцип работы всех подобных элементов одинаков.

Видео:Как прочиситить фильтр стиральной машинки с верхней загрузкойСкачать

Принцип работы клапана подачи воды

Впускной клапан стиральной машины контролируется модулем управления. В неподвижном положении, когда на катушку не подается напряжение, клапан закрыт, а его мембрана за счет пружины находится в герметическом контакте с седлом устройства, надежно перекрывая находящуюся под давлением воду в водопроводе. При подаче процессором электрического сигнала на катушку, шток под действием электрического поля втягивается в нее, увлекая за собой поршень. Устройство из статического положения «закрыт» переходит в положение «открыт». При прерывании подачи электрического тока, шток возвращается в прежнюю позицию и подача воды прерывается. Все катушки бытовых стиральных агрегатов рассчитаны на обычное напряжение 220 В и тактовой частотой 50 Гц.

Читайте также: Ваз регулировка зазор клапан индикатор

Устаревшие в техническом плане образцы оснащались однокатушечным электроклапаном, в котором поступление воды в различные секции пластикового дозатора осуществлялось посредством рычага механического командоаппарата. В современных машинах оснащенных двух- или трехкатушечными видами, под управлением процессора происходит включение одной из катушек, обеспечивающих подачу воды в необходимую секцию дозатора. В двухкатушечных вариантах для подачи воды в третью секцию дозатора одновременно включаются обе катушки.

При поступлении в бак стирального агрегата необходимого количества воды, специальное устройство называемое прессостатом, посылает электрический сигнал на управляющий модуль. Получив сигнал, модуль отключает напряжение от катушки или катушек устройства. Клапан закрывается, перекрывая поступление воды. На всех режимах стирки процесс повторяется.

Видео:Клапан не держит воду. Ремонт клапана от стиральной машины.Скачать

Виды впускных клапанов

Клапана подачи воды для стиральных машин LG, Samsung или Indesit могут иметь различные технические отличия. Практически все производители устанавливают на свои агрегаты нормально закрытые клапана. К нормально закрытым относятся клапана, открытие которых происходит при подаче напряжения на электромагнитную катушку.

Заливные электроклапана стиральных машин можно разделить:

По количеству электромагнитных катушек

• однокатушечные (устаревшие стиральные агрегаты);

• двухкатушечные (большинство бюджетных моделей);

• четырех и пятикатушечные (некоторые модели);

2. По материалам изготовления корпуса

3. По размерам водоподводящих штуцеров

В продаже также имеется универсальный заливной клапан для стиральных машин имеющий маркировку 1/90, что означает наличие одного выхода, расположенного под углом 90 градусов по отношению к входящему штуцеру. Металлическая пластина крепления такого клапана съемная и может переставляться под разным углом. Диаметр соска электроклапана составляет 10,5 мм, а входящего штуцера ¾ дюйма. Такой универсальный электроклапан подходит к стиральным агрегатам большинства производителей, на которых установлен однокатушечный вариант устройства.

Видео:Ремонт стиральной машины с вертикальной загрузкойСкачать

Неисправности впускных клапанов и их замена

Если стиральный агрегат продолжительное время простоял без работы, а в стиральном барабане скопилась водопроводная вода, скорее всего требуется замена впускного клапана. Если стиральный агрегат, по какой-то причине простоял в помещении с минусовой температурой, то из-за замерзания скопившейся в нем воды может треснуть корпус устройства. В этом случае его также меняют целиком.

При плохом поступлении воды, иногда для восстановления работы достаточно очистить фильтрационную сетку. Для этого необходимо перекрыть воду и снять водоподводящий шланг и устранить загрязнение, вытащив сетку плоскогубцами и поставив затем на место.

Основной неисправностью электромагнитных клапанов является нарушение работы электромагнитной катушки. Если катушка перегорела и не втягивает шток, вода в стиральный бак не набирается вовсе. Большая часть современных агрегатов комплектуются электроклапанами, имеющими неразборную конструкцию, поэтому ремонту они не подлежат. Замену лучше производить с привлечением мастера. Можно осуществить ремонт и своими руками, приобретя новый наливной электроклапан, аналогичный вышедшему из строя. Для этого необходимо:

1. обесточить стиральный агрегат;
2. перекрыть подачу воды и отсоединить водоподводящий шланг;
3. снять крышку или боковую стенку (для машин с вертикальной загрузкой) стиральной машины;
4. отсоединить электропроводку и шланг (или шланги) связанные с отделом дозатора;
5. открутить болты фиксирующей пластины;
6. снять устройство;
7. проверить работоспособность при помощи мультимметра. Обмотка однокатушечного клапана должна «звониться» на 3,8 кОм (на старых моделях Samsung 4,5 кОм), для двойных и тройных катушек этот показатель составляет от 2-х до 4-х кОм;
8. заменить электроклапан на новый, осуществив сборку в обратном порядке.

Видео:Indesit вертикалка. Полная разборка с заменой бака и нижней площадки корпуса.Скачать

Заключение

Произведя ремонт и заменив водяной клапан стиральной машины на новый, следует подключить подвод воды и протестировать машинку в одном из режимов стирки. Также следует посмотреть, нет ли следов протечек в нижней части корпуса стирального агрегата. Если различные режимы стирки производятся корректно, а после простоя в баке не собирается вода, ремонт можно считать успешным.
