Замена маховик ваз 2110 16 клапанов

Подробная процедура по снятию на автомобиле ВАЗ 2110 маховика, его дефектовка (определение дефектов и их устранение по возможности) и обратная установка.Подробная процедура по снятию на автомобиле ВАЗ 2110 маховика, его дефектовка (определение дефектов и их устранение по возможности) и обратная установка.

Со временем значительного пробега нашего автомобиля начинаются проблемы со сцеплением, оно ухудшается. Обычно маховик не требует замены аж до 200-300 тысяч километров пробега машины и даже более, но если он начинает выходить из строя после 50 или 100 тысяч км., то тут нужно искать причину его быстрого износа (это может быть суровая езда, погодные условия или дефекты сцепления, которые следует устранить). Сама процедура по замене маховика не сложная, но требует определённых затрат по времени, ведь из-за этой детали придётся сделать демонтаж коробки передач и разобрать сцепление (читайте про ремонт сцепления на машинах ВАЗ).

Видео:Как установить маховик ваз 2110 2108 2112 2113 2114Скачать

Снятие и дефектовка маховика:

1. Перед началом работы снимите АКБ (смотрите статью как снять коробку передач) с автомобиля, слейте из коробки передач масло и снимите стартер.

2. Произведите снятие коробки передач и разборку сцепления.

3. Теперь, когда добрались до маховика, открутите крепящие его шесть болтов. Но для этого обратно поставьте один болт крепления коробки передач и вставьте одной рукой отвёртку в зубья маховика, чтобы он не прокручивался в процессе откручивания болтов.

4. Придерживая одной рукой маховик, – другой снимите с финальным болтом стопорную пластину болтов.

5. Теперь аккуратно с фланца коленчатого вала снимите маховик.

6. Далее можно приступить к осмотру (дефектовки) маховика и первым делом осмотрите зубья стального диска. Если они имеют грубые риски и прочие повреждения, тогда следует маховик заменить новым.

7. Если с ободом зубьев всё в порядке, то переключите взгляд на прилегающую поверхность ведомого диска, она не должна иметь глубокие ссадины и прочие дефекты.8. Также подобную дефектовку проведите с обратной стороны ведомого диска, а точнее смотрите на прилегающую часто – фланец коленчатого вала.

Если в 7 или 8 пунктах просматриваются подобные искажения, то маховик необходимо заменить новым или отремонтировать – прошлифовать на специальном оборудовании в автомастерской.

9. Чтобы произвести точную проверку или ремонт ведомого диска сцепления, – отправляйтесь с ним в автомобильную мастерскую, где имеется требуемое оборудование. Действия и рекомендации по ремонту маховика:

Дефектовка прилегающей поверхности диска сцепления (3) не должно быть больше 0,06 мм.

Не параллельность верхней поверхности прилегания ведомого диска и нижней (2) для крепления сцепления не должна быть более 0,1 мм.

На плоскостях диска сцепления (1 и 3) биение не должно быть больше чем 0,1 мм.

При прочистке поверхности маховика (3) от ссадин и рисок следует знать, что максимально можно снять слой металла не больше 1 мм.

10. Как с прочисткой поверхности маховика закончите, приступайте к его обратной установке. Первым делом обезжирьте болты и резьбовые отверстия под них, а после чего на их резьбу нанесите герметик. Монтируйте деталь обратно в порядке снятия, только совместите правильно отверстия на фланце коленчатого вала и маховике (они расположены асимметрично).ВАЗ

Видео:Замена венца маховика ВАЗ 2110 Своими РукамиСкачать

Маховик — снятие, установка, замена

Видео:установка маховика,диска и боковой крышки двс ВАЗ 2108 2110Скачать

Снятие

1. Снимаем нажимной и ведомый диски сцепления (см. п. 1-3 «Ведомый и нажимной диски сцепления — замена»).

2. Торцовым ключом на 17 мм отворачиваем шесть болтов крепления маховика, удерживая его от проворачивания монтажной лопаткой или отверткой.

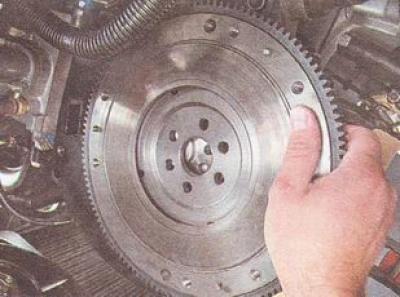

4. Снимаем маховик с коленчатого вала.

При необходимости, снимаем с направляющих втулок верхнюю крышку картера сцепления.

Видео:Про МЕТКИ на маховике. Важная информация!!!Скачать

Установка

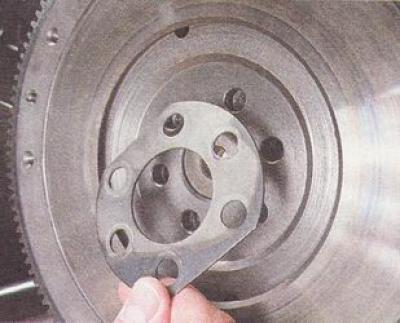

Устанавливаем на автомобиль маховик и все снятые детали в последовательности, обратной снятию.

Перед заворачиванием болтов крепления маховика наносим на их резьбовую часть фиксатор резьбы.

Коленчатый вал балансируется в сборе с маховиком. Поэтому маховик должен быть установлен на вал только в одном положении. Для этого на наружной стороне маховика имеется метка, выполненная сверлением.

При установке маховика на коленчатый вал, метка должна располагаться напротив шатунной шейки четвертого цилиндра.

Предупреждение. При установке на автомобиль нового маховика требуется его балансировка вместе с коленчатым валом.

Видео:Простая замена венца маховика. Сделай Сам!Скачать

Замена маховика своими руками ваз 2110

Видео:Замена сцепления на ВАЗ 2110 2004 1,5 16кл Лада 2110 LADAСкачать

Как снять и установить маховик. Его дефектовка

Подробная процедура по снятию на автомобиле ВАЗ 2110 маховика, его дефектовка (определение дефектов и их устранение по возможности) и обратная установка.

Со временем значительного пробега нашего автомобиля начинаются проблемы со сцеплением, оно ухудшается. Обычно маховик не требует замены аж до 200-300 тысяч километров пробега машины и даже более, но если он начинает выходить из строя после 50 или 100 тысяч км., то тут нужно искать причину его быстрого износа (это может быть суровая езда, погодные условия или дефекты сцепления, которые следует устранить). Сама процедура по замене маховика не сложная, но требует определённых затрат по времени, ведь из-за этой детали придётся сделать демонтаж коробки передач и разобрать сцепление (читайте про ремонт сцепления на машинах ВАЗ).

Видео:ЗАМЕНА МАХОВИКА И СЦЕПЛЕНИЯ ВАЗ 2108,2109,21099,2113,2114,2115Скачать

Как подойти к выбору детали

Если решение в пользу приобретения облегченного маховика уже принято, то потребуется изучить несколько рекомендаций, призванных облегчить приобретение правильной детали. Облегчение маховика достигается использованием более легких сплавов либо удалением некоторых частей детали, поэтому при выборе такого маховика необходимо разобраться с какой части снимался металл. Центр всегда должен оставаться укрепленным, поэтому удаление материла здесь недопустимо.

Ослабление центральной части маховика увеличивает вероятность срыва, после которого части маховика могут попасть даже в салон. Разорванный маховик с легкостью способен пробить переднюю перегородку кузова, что часто становится причиной серьезных травм водителя.

Видео:ВАЗ 2108-15 замена сцепления без помошника,с не полным снятием КПП.Скачать

Снятие и дефектовка маховика:

1. Перед началом работы снимите АКБ (смотрите статью как снять коробку передач) с автомобиля, слейте из коробки передач масло и снимите стартер.

2. Произведите снятие коробки передач и разборку сцепления.

3. Теперь, когда добрались до маховика, открутите крепящие его шесть болтов. Но для этого обратно поставьте один болт крепления коробки передач и вставьте одной рукой отвёртку в зубья маховика, чтобы он не прокручивался в процессе откручивания болтов.

4. Придерживая одной рукой маховик, – другой снимите с финальным болтом стопорную пластину болтов.

5. Теперь аккуратно с фланца коленчатого вала снимите маховик.

6. Далее можно приступить к осмотру (дефектовки) маховика и первым делом осмотрите зубья стального диска. Если они имеют грубые риски и прочие повреждения, тогда следует маховик заменить новым.

7. Если с ободом зубьев всё в порядке, то переключите взгляд на прилегающую поверхность ведомого диска, она не должна иметь глубокие ссадины и прочие дефекты.

8. Также подобную дефектовку проведите с обратной стороны ведомого диска, а точнее смотрите на прилегающую часто – фланец коленчатого вала.

Если в 7 или 8 пунктах просматриваются подобные искажения, то маховик необходимо заменить новым или отремонтировать – прошлифовать на специальном оборудовании в автомастерской.

Видео:Замена маховика на ВАЗ-2110Скачать

Как определить разновидность элемента

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше»

Определить разновидность маховика легко, если снять коробку и посмотреть на узел. Однако многим автомобилистам делать это неудобно. Существует несколько вариантов как узнать какой маховик установлен без снятия коробки.

1. По модели автомобиля.
2. По наличию или отсутствию большого радиатора, кондейного (как правило, если установлен кондишин, то стоит 2-массовый маховик).

Читайте также: Обратный клапан для вентиляции картерных газов приора

Но все эти правила работают, только если бывший владелец машины не проводил тюнинг. Другими словами, если он не модернизировал систему, например, установив вместо штатного маховика облегченный.

На большинстве современных иномарок установлен бывает двухмассовый маховик. Однако, это вовсе не аксиома. Например, на популярную модель Тойота Хайс может быть установлен, как 2-массовый, так 1-массовый и облегченный элемент. И на многих иномарках та же история.

Видео:как заменить сцепление в ОДНО ЛИЦО без ЯМЫ и ПОДЪЁМНИКА ваз 2112Скачать

Лада 2111 «1.6 атмосферный» › Бортжурнал › Замена сцепления и маховика на Ваз десятого семейства.

Сегодня видеороликов не будет, только картинки и текст, а то меня уже блогером начали называть))))

Вот и я решил поменять сцепление в сборе с маховиком как видно на первой фото, коробку снимал без слива масла и не снимая шрусов, не дожидаясь когда беда нагрянет со сцеплением. Не знаю сколько старому, с ним я купил данное авто, но было неплохое, когда я менял сальник коленчатого вала года 3 назад, успел разглядеть) Правда оно было малость «подожжёное», имеется ввиду что поверхности соприкосновения маховика и корзины к диску сцепления были в синих пятнах, и были волны выработки небольшие, видать женщина у которой я купил это авто училась именно на нём ездить) Вроде не буксовало, нормально работало, кроме как на поворотах если на 90 градусов повернуть руль и резко «стартануть», не со шлейфом конечно, но не без этого, и чувствовалась пробуксовка иногда, больше не было замечено ни на каких дорогах, в горочку тоже хорошо заезжала и т.д.

Сам диск сцепления был в неплохом состоянии, да и в целом сцепление походило бы ещё тыс. 10 — 20 Но я же дотошный, тем более уже закупился новьём, решил я короче не тянуть, зимой-то не очень хотелось бы заниматься этим, да и щас пока есть свободное время надо делать, а когда некогда будет или машина встанет на прикол, пешком жесть будет ходить, особенно когда она будет нужна))))

Ох моя любовь сильно всё затягивать, это ещё с автоколонны мне пришло, когда делал автобусы для пассажирских перевозок, а там надо тянуть хорошо, а то мало ли что, людей же перевозят, посадить если что могут))) …(

Ну вот прошлый раз и затянул корзину так, что грани слизало головкой, когда открутить её пытался:

Кстати про маховик, купил я как всегда на авито.ру, какой раз он мне помогает, за 1.000 руб. и как новый с Гранты, потом на фотках он всплывёт красавец, вообще нулёвый), а то подорожал он, не охота 2 рубля за него выкидывать)
Так же в прошлый раз затянул и маховик на смерть
, мало того, ещё и болты
красным
фиксатором резьбы намазал)))) Еле открутил))))

Сразу решил поменять сальник коленчатого вала, а то потом будет грешно столько всего снимать, когда он накроется если что)
А когда поменял сальник, наконец-то я заметил то место, откуда подтекало масло у меня, не сильно, так сопливилось, но 3 года суку искал, сколько я прокладок поменял поддона, именно поэтому я раньше менял сальник каленчатого вала, но ничего мне не помогало, а тут на тебе …
Так же поменял сальник первичного вала на КПП, с ним тоже лучше не шутить когда есть возможность его поменять)

Кстати как поменять сальник самому и сделать это правильно, описано тут.

Ну вот поставил маховик и затянул теперь уже специально купленным давно ключом динамометрическим, чтобы не перетягивать и не срывать болты и гайки, но всё равно резьбу опять намазал красным фиксатором резьбы на всякий случай

, эту паранойю по ходу мне не излечить)))))

Теперь заменил выжимной подшипник, предварительно смазав его смазкой ликви-молли высокотемпературной, потому что хоть он и новый, но на производстве вам как всегда пожалеют положить по хорошему в него с достатком смазки) Не подумайте что я изменил в любви к литолу 24, он тоже хорошо справляется со своей задачей даже с выжимным, собственно на нём старый подшипник и работал, но хочется лучшего для своего авто, а эту смазку я хочу испытать хорошенько!)

Видео:замена венца маховика вазСкачать

Лада 2110 «ЗАЙКА» › Бортжурнал › Долгожданная поломка, облегченный маховик.

Наконец то сгорело сцепления, если честно около года ждал его смерти. Приобрел сцепление LUK. Искал долго по городу, кое как нашел. Искал именно его. Отзывы хорошее, решил послушать советы друзей. Так же сломалась лягушка, перестал гореть задний ход, поменял) После вскрытия, обнаружили, что маховику тоже пришел пиндык, открутили достали, и в связи с тем, что будет собираться веселый мотор, было принято решение его проточить и облегчить, спасибо большое знакомому за проделанную работу. вес стал меньше на килограмма 3. Смысла не было покупать новый этот еще хорошо послужит. Ну во общем то все. Ждем сентября, прикупаю все потихоньку к сборке мотора. Долго читал манула связанным с этим делом, после статьи сомнения отпали, может для кого то будет полезным. Много всяких мнений существует по поводу облегченных маховиков. Кто-то говорит, что облегченный маховик – это пустая безделушка и лишняя трата денег. Кто-то доказывает себе и окружающим, что облегченный маховик добавил его автомобилю небывалую прыть. Давайте попробуем внести хоть какую-то ясность в этот вопрос. Почему же так по-разному все относятся к облегченному маховику, уже давно ставшему неотъемлемой частью спортивного (тюнингового) двигателя?

Многие, пытаясь теоретически посчитать «приход» от облегченного маховика, бросают это «неблагодарное» занятие, загрузившись основами теоретической механики. Мы попробуем вычислить приблизительную разницу, упростив задачу и учитывая только инерционные составляющие облегченного маховика. Можно прикинуть разницу работ, совершаемых, скажем, при разгоне автомобиля с массой 900 кг и рабочим диапазоном двигателя 3000-6000 об/мин («околостандартный» двигатель) до скорости 150 км/ч.

Примем разницу в весе маховиков до и после облегчения 1,5 кг. Это тот вес, потеря которого не сказывается на прочности облегченного маховика, и, что немаловажно, который можно удалить с максимального радиуса облегченного маховика. Удаление металла с мест, расположенных на небольшом радиусе, дает снижение прочности и незначительное понижение момента инерции. Это одна из причин, по которой разные облегченные маховики дают различный эффект или, вернее, иногда его отсутствие.

Далее примем, что мы стартуем с 3000 об/мин и разгоняемся вплоть до 150 км/ч(41,7м/с) на 1-й, 2-й, 3-й и 4-й передачах. Если у нас стандартная коробка передач, то диапазоны выглядят так: 1-я передача 3000-6500 об/мин, переключение на 2-ю передачу на 3500-6500 об/мин, переключение на 3-ю передачу на 4500-6500 об/мин (VА = 132 км/ч), переключение на 4-ю передачу на 4500-5100 об/мин (VА = 150 км/ч).

Работу, совершенную по разгону автомобиля (инерционная составляющая), можно выразить через разницу кинетических энергий:

Теперь посчитаем, какую энергию затрачивает двигатель на то, чтобы раскрутить «лишнюю» массу маховика, т.е. наши 1,5 кг. Очевидно, что энергия эта будет равняться сумме работ на каждой передаче: ∑А=А1+А2+А3+А4

где А1 = Еk(при 6500) — Еk(при 3000) А2 = Еk(при 6500) — Еk(при 3500) А3=Еk(при 6500)-Еk(при 4500) А4=Еk(при 6500)-Еk(при 5100)

Кинетическая энергия вращающегося тела (облегченного маховика) вычисляется таким образом:

где JM – момент инерции облегченного маховика, w – угловая скорость, p*n/30

Под JM мы будем подразумевать не момент инерции облегченного маховика, а только тех 1,5 кг, которые мы лишили нашу деталь – облегченный маховик. Если учесть, что съем металла для двигателей 08-10 семейства, при изготовлении облегченного маховика, происходит на радиусе около 140 мм, то:

Соответственно:w(при 6500) =680,7 (с-1) w(при 5100)=533,8 (с-1) w(при 4500)=471 (с-1) w(при 3500)=366 (с-1) w(при 3000)=314 (с-1) Еk(при 6500)=6811 (Дж) Еk(при 5100)=4188 (Дж) Еk(при 4500)=3261 (Дж) Еk(при 3500)=1969 (Дж) Еk(при 3000)=1449 (Дж)

А это, как ни крути, 2,1% от работы затрачиваемой на разгон массы автомобиля. Причем это существенная экономия работы (2,1%) только за счет облегченного маховика — а ведь есть еще другой прием в спортивном и тюнинговом двигателестроении — облегчение коленвала.

Видео:Установка маховикаСкачать

Облегченный маховик плюсы и минусы

Облегченный маховик обычно устанавливается для увеличения динамики разгона, ведь двигатель будет вращать более легкую деталь, что приводит к быстрому набору оборотов силовым агрегатом. Данные изменения положительно сказываются на разгоне, но способны привести к следующим негативным изменениям:

• Несмотря на то, что скорость будет набираться быстрее, она будет также быстро снижаться.
• Расход топлива увеличится, поскольку обладает зависимостью от ускорения;
• Наблюдается снижение оборотов при переходе на повышенную передачу, хотя и происходит более точное включение передачи;
• Появляются неудобства по время передвижения по городу, особенно при движении в пробке;
• Уменьшается крутящий момент, но повышается мощность;
• Возникают трудности при движении по дорогам в зимний период, а также по загрязненным территориям на пониженной передаче;
• Если двигатель оснащен турбонаддувом, то использование облегченного маховика может привести к нарушению динамики работы двигателя.

Читайте также: Датчик температуры охлаждающей жидкости хендай акцент 16 клапанов тагаз

Проектировщики неспроста устанавливают на среднеклассовые автомобили маховики с конкретными весовыми параметрами, следовательно, улучшать там нечего. Повышать динамику, например, у внедорожников или полноразмерных седанов также не имеет смысла. Если же дело касается хэтчбека или купе, то тут облегченный маховик будет более уместной модернизацией, направленной на улучшение динамики разгона.

При использовании облегченного маховика автовладельца могут также настичь следующие проблемы:

• Движение в городском цикле будет характеризоваться быстрым разгоном и быстрым торможением, что негативно скажется на расходе топлива;
• При движении на больших дистанциях необходимо будет сильнее утапливать газ, что приведет к работе двигателя на высоких оборотах, а это, в свою очередь, приведет к повышенному нагреву двигателя;
• Повышенный нагрев двигателя способствует повышению износа компонентов силового агрегата.

Облегченный маховик подойдет любителям вождения в гоночном стиле, поэтому выбор необходимо остановить на детали, которая будет иметь облегченные края либо выполнена из сплава алюминия. Такую деталь можно найти тюнинг-ателье либо в онлайн-магазине. Стоимость подобной модернизации обычно составляет порядка 2 тыс. рублей в случае, если автовладелец будет самостоятельно проводить работы по установке.

При установке облегченного маховика стоит обращать внимание на его прочностные характеристики. Прочность в данном случае является ключевым фактором, ведь поломка маховика в процессе эксплуатации силового агрегата на высоких оборотах приведет к существенным повреждениям как двигателя, так силовой передачи и элементов кузова

По этой причине установка модернизированного маховика является доработкой, ответственность за которую несет лишь автовладелец.

Видео:Маховик ВАЗ 21810100511510 (замена маховика ВАЗ 2110)Скачать

Снятие, установка маховика лада приора.

Отличаются количеством зубьев на венце Ваз 2101 — 129 зубьев, на венце Ваз 2110 — 128 зубьев.

Венец 2101-1005115 Ваз 2101-2107 Масса — 0,62 кг Диаметр наружный — 277,5 мм диаметр посадочный — 256,795 мм Ширина — 12 мм Число зубьев — 129 Модуль — 2,1166

Венец 2108-1005115 Ваз 2108 — 2115 Масса — 0,556 кг Диаметр наружный — 273,9 мм диаметр посадочный — 254,795 +0,725 Ширина — 12 мм Число зубьев — 128 Модуль — 2,1166

ДЛЯ ДВИГАТЕЛЕЙ «ДЕСЯТКИ»

Чем отличаются двигатели семейства VAZ 2110 от старого знакомого VAZ 21083? Оказывается, многим. Подробнее о различиях моторов — в статье начальника КБ управления проектирования двигателей ВАЗа.

Как уже известно читателям, для автомобиля VAZ 2110 и его модификаций было разработано новое семейство двигателей. Оно включает три базовые конструкции: карбюраторный восьмиклапанный с индексом 2110, восьмиклапанный с распределенным впрыском (обозначается 2111) и 16-клапанный с впрыском (имеет маркировку 2112). Все три двигателя собирают на одной автоматической линии, поэтому они унифицированы по таким базовым деталям, как коленчатый вал, шатун, поршневой палец, маховик. Необходимость разработки новых базовых деталей продиктована особенностями 16-клапанного двигателя 2112, у которого по сравнению с мотором 21083 значительно более высокие показатели мощности и крутящего момента. У него оригинальные, не унифицированные с деталями восьмиклапанных двигателей поршни, головка цилиндров и распределительные валы. Кроме того, предъявлены повышенные требования к надежности двигателей. Техническим заданием на автомобили семейства 2110 был установлен 90-процентный ресурс базовых деталей двигателя при пробеге не менее 150 000 км, вместо 125 000 км для остальных двигателей ВАЗа.

Ниже речь пойдет в основном о восьмиклапанных моторах 2110, 2111 и отличиях их базовых деталей от деталей двигателя 21083.

Коленчатый вал 2112–1005015 (фото 2). С целью повышения уравновешенности по сравнению с валом 2108 (фото 1) увеличены противовесы. Они механически обработаны как по боковым поверхностям, так и по диаметру. Это позволяет валу выдерживать возросшие нагрузки. По посадочным местам валы унифицированы, так что возможна замена вала 2112 на вал 2108.

Шатун 2110–1004045 (фото 3) отличается от шатуна 2108 более жесткой нижней головкой. Поковка оригинальная, из материала с улучшенными механическими свойствами. В верхней головке — сталебронзовая втулка (фото 4), так как применен плавающий палец — он может перемещаться и в шатуне, и в бобышках поршня. (Напомним, что в шатуне 2108 поршневой палец запрессован в верхнюю головку.)

Поршень 2110–1004015. Отличается от поршня 21083 только наличием канавок под стопорные кольца в бобышках для поршневого пальца. Стопорные кольца применены от двигателя 21213.

Поршневой палец отличается от детали мотора 2108 уменьшенной с 61 до 60,5 мм длиной и уменьшенным с 15 до 13,5 мм внутренним диаметром.

На двигателе возможна комплектная замена всех четырех поршней с шатунами в сборе — 2110 на 21083 и наоборот.

Видео:ВАЗ 2110!!! Замена сцепления! Маховика! Снимаю кппСкачать

Как правильно установить маховик ВАЗ 2106

Двигатель ВАЗ 2106 занимает промежуточное место между классическими жигулями и переднеприводными вазовскими автомобилями, в которых силовая установка расположена поперек от продольной оси. Увеличенные размеры поршней при неизменных основных деталях и узлах позволили достигнуть неплохих результатов по мощности. Наиболее нагруженными деталями в таких условиях является маховик и, установленное на нем сцепление.

Для более полной реализации возможностей двигателя владельцу нужно знать, как правильно установить маховик. Завод- изготовитель комплектует автомобиль штатным узлом, который практически не изменялся с времен итальянского прототипа. Усовершенствование делают при тюнинге и при подготовке к спортивной эксплуатации. Для разгрузки деталей трансмиссии можно использовать современные технические приемы.

При этом будет затрачено гораздо больше времени и средств , чем при решении вопроса о том, как поменять венец маховика. Для сдвига резонанса крутильных колебаний на частоту вращения вдвое меньшую, по сравнению с холостыми оборотами двигателя, применяют двухмассовый маховик. В нем демпферное устройство находится не в сцеплении, а непосредственно между массивными чугунными деталями.

Этот узел, при всех его положительных характеристиках, очень дорогой и не подлежит гаражному ремонту из-за высокой точности изготовления. Тем не менее нужно знать, как проверить двухмассовый маховик. Признаки неисправности ощутимы при эксплуатации. Сначала при пуске и остановке двигателя слышен характерный скрип, затем начинается шум и вибрация при начале движения и остановках, после этого машина останавливается со всеми последствиями.

Вторым реальным приемом снижения нагрузки на трансмиссию и увеличения реальной резвости шестерки является установка облегченного маховика. В этом случае реальную массу детали уменьшают на максимально возможную величину. Новый облегченный маховик из магазина весит на 4 кг легче штатного. При доработке опытные специалисты по тюнингу учитывают массу установленных колесных дисков и шин. Тогда приходится решать задачу, как облегчить маховик для конкретных условий.

Протачивать нужно с одной установки с обоих сторон маховика на оправке, жестко подпертой задней бабкой. Режимы обработки должны обеспечить максимальную чистоту на месте сопряжения с диском сцепления. При этом не допускается убирать более 1 мм на рабочей поверхности. Как выглядит маховик после облегчения и подойдет ли он для установки можно определить инструментальными измерениями непараллельности посадочной поверхности на коленвал и рабочей поверхности трения сцепления и контрольным взвешиванием.

Видео:Частая ошибка при замене сцепления, как правильно заменить. Развод на авто сервисе.Скачать

Ремонт двигателя ВАЗ 2110 2111 2112

Функции маховика двигателя ВАЗ 2110 2111 2112

Маховик установленный между двигателем и коробокой передач выполняет несколько функций (на самом деле у маховика нет именной принадлежности двигателя или сцепления) состоят в следующем: — при старте с помощью маховика двигателя передается крутящий момент от стартера на коленчатый вал. Для выполнения данной функции важно состояние зубьев маховика. Повышенный износ зубьев может быть из за несвоевременного отключения втягивающего реле, износа зубьев шестерни стартера, конечно из за длительное естественной эксплуатации.

— передача крутящего момента от двигателя к коробке передач через диск сцепления. Для выполнения данной функции важно состояние поверхности маховика и его балансировка.

Видео:КАК ЗАМЕНИТЬ ПОДШИПНИК МАХОВИКА БЕЗ СЪЕМНИКОВ !!!!!!!СВОИМИ РУКАМИ.Скачать

Облегченный маховик ВАЗ 2110 назначение и установка

Двухмассовый маховик. Что это такое, принцип работы. Поломки и ремонт, будет и видео версия

Маховик облегченный, для чего ?

1. Мотор будет быстрее набирать обороты, следовательно разгон будет быстрее.
2. Экономия топлива, особенно в режиме спортивной езды. Чтобы разогнать автомобиль требуется меньше энергии, а соответственно и бензина.
3. Снижение нагрузки на другие детали КПП (для коленвала — это уменьшение скручивающего момента и вибрационных нагрузок. Для сцепления — это уменьшение тепловых и истирающих нагрузок. Для коробки передач — это уменьшение нагрузок на синхронизаторы).

1. Обороты двигателя будут падать быстрее.
2. Чем легче маховик, тем меньше его прочность.
3. Заглохнуть при старте автомобиля будет легче.

Видео:Отличия сцепления 2108-09 от 2110-12Скачать

Для чего нужен маховик

Здесь: 1 – шейка шатунная, 2 – противовес, 3 – маховик с венцом 4 – коренная шейка, 5 – коленвал. Работа четырехтактного ДВС подразумевает, что энергия от сгорания топлива появляется неравномерно из-за того, что в разных цилиндрах этот процесс происходит в разное время. Такое ее поступление обуславливает изменяющийся во времени момент на валу ДВС. Для сглаживания этих пульсаций, а также любых неравномерностей при вращении коленвала, предусмотрено использование маховика, выступающего своеобразным аккумулятором кинетической энергии. 1 – маховик, 2 – сцепление в сборе. В данном случае от маховика сцепление получает крутящий момент, выдаваемый ДВС, а затем передает его дальше на КПП. Не касаясь того, как организовано взаимодействие маховик-сцепление, стоит только отметить, что здесь он выступает в двоякой роли – как оконечный элемент ДВС, на который поступает развиваемый крутящий момент, и как часть сцепления, этот момент получающий. Принцип работы, в этом случае, следующий – при повороте ключа зажигания реле вводит в зацепление венец маховика и шестеренку на валу стартера. Стартер начинает крутиться, создаваемый им момент раскручивает маховик и, соответственно, коленвал двигателя. Он запускается, после чего венец маховика и стартер разъединяются. Теперь должно быть понятно, для чего нужен венец.

Читайте также: Блок управления двигателем ваз 2112 16 клапан

Видео:Как определить износ корзины и маховикаСкачать

Что дает облегченный маховик

Облегченный маховик для Toyota Supra

К основным преимуществам облегченного маховика относят следующее:

• Облегченный маховик обладает меньшей инерцией, поэтому двигатель раскручивает его быстрее;
• Наблюдается положительная динамика на параметрах разгона машины;
• Двигатель быстрее достигается максимальных оборотов;
• Наблюдается увеличение мощности до 4%, но не нужно думать, что после установки облегченного элемента автомобиль начнет ехать быстрее на те самые 4%.

Существует небольшой нюанс, который необходимо учесть. При смене стандартного маховика на более легкий необходимо производить перестройку всего силового агрегата. Требуется комплексная модернизация элементов двигателя и силовой передачи. Только грамотное улучшение позволяет добиться хорошего результата.

Многие автовладельцы занимаются модификацией различных элементов автомобиля, но не многие углубляются в положительные и отрицательные стороны таких доработок, ориентируясь лишь на рекомендации не всегда компетентных знакомых.

Прежде чем приступить к изучению положительных и отрицательных сторон облегченного маховика, требуется разобраться с весом данного элемента. Во многих двигателях используются маховики, обладающие весом порядка 13 килограмм, хотя существуют модели и с меньшей массой. Такие модели маховиков имеют вес от 5 килограмм. Облегченный же маховик обычно обладает массой от 3,5 килограммов и изготавливается как из стали, так и с применением сплавов алюминия.

Чтобы снизить вес маховика, с него удаляется часть металла. Удаление производят на максимальном радиусе, поскольку снятие металла ближе к центру детали способно только снизить прочность изделия.

Стандартный маховик, изначально установленный изготовителем, необходим, чтобы поддерживать обороты во время переключения передач, а также придать автомобилю ускорение. Вес детали балансируется таким образом, чтобы автомобиль обладал заданными производителем показателями динамики разгона. При этом вес маховика рассчитываются таким образом, чтобы автомобиль сохранял принадлежность к конкретному классу и отвечал требованиям потребителей.

Большая масса наделяет стоковые маховики следующими преимуществами:

• Позволяет поддерживать стабильную работу на низких оборотах с уменьшением динамики разгона;
• Позволяет неопытному водителю начинать движение на более высоких передачах, хотя это и не рекомендуется;
• Лучшим сохранением скорости, при этом разгон будет медленнее, чем с облегченным маховиком;
• Высоким крутящий момент;
• Лучшей передачей тяги к силовой передаче.

Видео:КАК ЗА 30 МИНУТ ПОМЕНЯТЬ КОРЗИНУ СЦЕПЛЕНИЯ, НЕ СНИМАЯ КПП ВАЗ 2110, 2111, 2112Скачать

Снятие, установка маховика лада приора.

Снятие, дефектовка и установка маховика.

Маховик снимают для замены заднего сальника коленчатого вала, для его замены при повреждении зубчатого венца и для шлифования поверхности под ведомый диск сцепления; потребуются: инструменты, необходимые для снятия коробки передач и сцепления, а также торцовая головка на «17», большая отвертка. 1. Снимите коробку передач. 2. Пометьте любым способом взаимное расположение маховика и коленчатого вала Маховик должен быть установлен на коленчатый вал только в одном возможном положении. Для облегчения установки маховика рекомендуем пометить взаимное расположение деталей. 3. Выверните шесть болтов крепления маховика. При этом с помощью отвертки удерживайте маховик от проворачивания, ввернув предварительно один из болтов крепления коробки передач. 4. Вывернув болты и придерживая маховик, снимите стопорную пластину болтов. 5. Снимите маховик с фланца коленчатого вала. 6. Проверьте состояние зубьев обода маховика и в случае их повреждения замените маховик. 7. Замените или отремонтируйте маховик, если на поверхностях прилегания ведомого диска сцепления есть риски и задиры. 8. Если на фланце маховика появились трещины или глубокие забоины, замените маховик. Проверить и отремонтировать маховик можно в мастерской, располагающей специальным оборудованием. Неплоскостность поверхности 3 прилегания ведомого диска сцепления не должна превышать 0,06 мм. Непараллельность поверхностей прилегания ведомого диска сцепления и поверхности 2 для крепления сцепления не должна превышать 0,1 мм. Биение маховика на поверхностях 3 и 1 не должно превышать 0,1 мм. Для удаления глубоких рисок и задиров поверхность 3 маховика можно проточить, толщина слоя снимаемого металла не должна превышать 1 мм. Одновременно с поверхностью 3 необходимо проточить и поверхность 2, выдерживая размер между ними( 0,5±0,1) мм. При проточке выдержите параллельность поверхностей 3 и 1. Перед установкой маховика нанесите на резьбу болтов его крепления анаэробный фиксатор резьбы, предварительно обезжирив болты и резьбовые отверстия под них. 9. Установите маховик в порядке, обратном снятию, совместив отверстия на маховике и фланце коленчатого вала( они расположены асимметрично). далее Замена прокладки головки блока цилиндров.

Видео:Маховик на классику от ВАЗ 2112 16 кл.Скачать

Замена штатного маховика облегченным

УАЗ 469 Старичок Бортжурнал установил генератор 90А

После принятия принципиального решения – стоит ли давать машину в тюнинг на СТО или производить модернизацию собственными силами, придется демонтировать штатный маховик, выбрать облегченный вариант по характеристикам или изготовить деталь самостоятельно. Затем демонтировать узел, заменить маховик вместе со сцеплением, произвести динамическую балансировку и регулировку газораспределительной системы.

Доступ для замены маховика

Выбор по характеристикам

Покупая готовый маховик двигателя со сниженным весом, необходимо учесть расположение отверстий под корзину сцепления, диаметр, количество зубьев и конструкционный материал детали.

Ассортимент облегченных маховиков для конкретной модели авто

Изготовление своими силами

Как минимум, для этого необходим токарный станок и квалифицированный токарь. Рекомендуется использовать схему, чертеж и рекомендации Сингуринди:

• из стандартного 7 кг изделия после проточки получается облегченный вариант 4,8 кг (для ВАЗ «классика»);
• заготовкой служит б/у маховик или снятая детали с коленвала машины, подвергающейся тюнингу;
• зубчатый венец для надежности приваривается к ободу с обеих сторон, швы зачищаются абразивным диском УШМ;
• на подшипнике производится статическая балансировка.

Самодельный облегченный маховик

Готовое изделие устанавливается на коленвал для последующей динамической балансировки.

Демонтаж

Перед тем, как облегчить маховик собственными силами, следует понимать, что для этого придется демонтировать несколько узлов и механизмов:

• коробку КПП, чтобы снять сцепление, которое меняют вместе с маховиком;
• ДВС частично для доступа к коленвалу и элементам КШМ, так как может потребоваться установка шатунов меньшей массы, обтачивание колен на валу.

Демонтаж с коленвала

Установка облегченного маховика

Величина силы инерции на коленчатом валу ДВС зависит от веса/угловой скорости шатунов и противовесов. После обточки маховика угловая скорость возрастает, поэтому сила инерции так же увеличивается, а противовесы остаются штатными.

• снижение радиуса вращения – потеря рабочего объема;
• уменьшение массы вращающихся деталей – обычно шатунов.

Обрезка колен приводного вала

Если происходит обточка элементов коленвала, эта деталь вначале балансируется на динамическом стенде отдельно, затем на нее надевается маховик и корзина сцепления.

Балансировка коленчатого вала

Обычный, демпферный маховик и другие его виды

Конструктивно различают такие виды его исполнения:

Наиболее распространенным является сплошной маховик. По сути дела – это обычный металлический диск, на котором по торцу выполнен венец.

Для разных моделей автомобиля используется свое исполнение, обычно диаметр диска тридцать-сорок сантиметров. Как пример можно привести диск ВАЗ 2101, его вес равен 6,7 кг, а диаметр сцепления двести мм, тогда как для ВАЗ 2110 – вес 6,3 кг. Не существует единого варианта для любых моделей, на все ВАЗ, например, такие как 2112, 2114, 2110, применяется свое исполнение.

Что используют в автомобилях ВАЗ?

Нет ничего удивительного, что для машин ВАЗ, например таких, как 2112, 2114, 2110, как уже отмечалось, используются разнообразные маховики. В авто этого семейства применяют обычный, а не двухмассовый маховик. Правда, для представителя каждого семейства ВАЗ он свой, отличающийся весом и размерами диска сцепления.

Так, на всю классику ВАЗ ставится маховик от 2101, на Ниву и Шеви Ниву – от 21213. Восьмерки комплектуются изделиями от 2109. Десятки, Калины, Приоры, Гранты используют маховик от ВАЗ 2110. Все виды маховиков, от ВАЗ различных семейств, например таких, как 2112, 2114, 2110, отличаются различным посадочным местом, внешним диаметром и венцом. » alt=»»> Роль и значение маховика в ДВС переоценить трудно, да наверное, просто невозможно. Именно он сглаживает рывки, создает нормальные условия для работы трансмиссии и уменьшает вибрацию от мотора, передаваемую на кузов. С целью повышения его эффективности используются различные конструкции, хотя зачастую и исполнение в виде обычного диска вполне успешно работает в двигателе.
