Замена передних амортизаторов хендай элантра 2005

В конструкции Хундай Элантра используются стойки амортизатора типа Макферсон, как и на большинстве переднеприводных легковых автомобилях, а значит и меняются они примерно одинаково. Рассмотрим замену на примере одного конкретного автомобиля.

Номера деталей :
Амортизаторная стойка передняя :
FENOX A51244
KAYABA 633179
MANDO EX546612D100
ONNURI GSAH-051
MONROE 16244
Опора амортизатора:
HYUNDAI 54610-2D100
ONNURI GSPH-327
CAR-DEX CM-H503

Видео:Замена передних стоек и пружин на Hyundai Elantra 2,0 Хендай Элантра 2002 годаСкачать

Процесс замены амортизационной стойки и опорного подшипника на Хундай Элантра

Первым делом снимаем колесо и откручиваем всё лишнее, что крепится к стойке, а именно: провода датчика ABS…

…и тормозной шланг. После чего выкручиваем и вытаскиваем болты крепления стойки к поворотному рычагу.

Лучше взять вороток подлиннее, чем больше рычаг, тем меньше требуется усилие.

А теперь откручиваем стойку от стакана. Откручивать надо только гайки, которые находятся по периметру, не трогайте центральную гайку, ещё рано, иначе стойка рассыпется на месте, при этом пружина выстрелит.

Когда открутили, вытаскиваем стойку снизу. Вот так она выглядит в сборе. Приступим к её разборке.

Для начала надо стянуть пружину. Воспользуемся обычными стяжками, которые можно купить на ближайшем авторынке за пару баксов. Когда пружину стянули, откручиваем центральную гайку. Шток амортизатора при этом может прокручиваться. Для этого нужно застопорить его ключом. За саму блестящую поверхность не удерживайте стойку, иначе образуются зазубрины и потом рвётся сальник и стойка течёт через несколько тысяч километров. Негарантийный случай.

Проще всего откручивать пневматическим гайковёртом, ничего при этом держать не надо, он сам открутит-закрутит как надо. Собственно, мы так и поступили.

Вот так выглядит разобранная стойка. В комплекте: амортизатор (стойка), отбойник, пыльник, пружина, опорна с опорным подшипником и гайка.

При замене от старой стойки у нас должна остаться одна пружина, так как пыльник с отбойником и гайкой идут в комплекте с амортизатором, а опорный подшипник меняют за компанию. Хотя можно и пружину заодно махнуть, тогда от старого комплекта совсем ничего не останется.

Видео:Хендай Элантра как поменять передние амортизаторы/Hyundai Elantra change of front Shock absorberСкачать

Снятие и замена передней стойки амортизатора и пружины на Hyundai Elantra 2001-2006

В конструкции Хундай Элантра используются стойки амортизатора типа Макферсон, как и на большинстве переднеприводных легковых автомобилях, а значит и меняются они примерно одинаково. Рассмотрим замену на примере одного конкретного автомобиля.

Номера деталей :
Амортизаторная стойка передняя :
FENOX A51244
KAYABA 633179
MANDO EX546612D100
ONNURI GSAH-051
MONROE 16244
Опора амортизатора:
HYUNDAI 54610-2D100
ONNURI GSPH-327
CAR-DEX CM-H503

Видео:Как снять-поменять передние стойки на автомобиле Hyundai Elantra 3 XDСкачать

Процесс замены амортизационной стойки и опорного подшипника на Хундай Элантра

Первым делом снимаем колесо и откручиваем всё лишнее, что крепится к стойке, а именно: провода датчика ABS…

…и тормозной шланг. После чего выкручиваем и вытаскиваем болты крепления стойки к поворотному рычагу.

Лучше взять вороток подлиннее, чем больше рычаг, тем меньше требуется усилие.

А теперь откручиваем стойку от стакана. Откручивать надо только гайки, которые находятся по периметру, не трогайте центральную гайку, ещё рано, иначе стойка рассыпется на месте, при этом пружина выстрелит.

Когда открутили, вытаскиваем стойку снизу. Вот так она выглядит в сборе. Приступим к её разборке.

Для начала надо стянуть пружину. Воспользуемся обычными стяжками, которые можно купить на ближайшем авторынке за пару баксов. Когда пружину стянули, откручиваем центральную гайку. Шток амортизатора при этом может прокручиваться. Для этого нужно застопорить его ключом. За саму блестящую поверхность не удерживайте стойку, иначе образуются зазубрины и потом рвётся сальник и стойка течёт через несколько тысяч километров. Негарантийный случай.

Проще всего откручивать пневматическим гайковёртом, ничего при этом держать не надо, он сам открутит-закрутит как надо. Собственно, мы так и поступили.

Вот так выглядит разобранная стойка. В комплекте: амортизатор (стойка), отбойник, пыльник, пружина, опорна с опорным подшипником и гайка.

При замене от старой стойки у нас должна остаться одна пружина, так как пыльник с отбойником и гайкой идут в комплекте с амортизатором, а опорный подшипник меняют за компанию. Хотя можно и пружину заодно махнуть, тогда от старого комплекта совсем ничего не останется.

Читайте также: Аналог заднего амортизатора шевроле авео

Видео:Замена передних пружин 🛠 и опор Hyundai Avante Elantra MD своими рукамиСкачать

Меняем передние пружины и опоры стоек Hyundai Avante/Elantra MD

Всем привет, не люблю я пузотёрки, поэтому и решил решил заменить передние пружины Хендай Аванта (Элантра) 5 поколения на усиленные, только не от Элантры, а от Соляриса! Почему от Соляриса? Всё просто – чтобы не делать саму подвеску жёсткой, но в то же время – машинка будет выше и клиренс, соответственно тоже увеличится + будет лучшая собранность на трассе! Об этом и напишу и видео покажу на сайте моя элантра, она же аванта! ?

До замены пружин я замерил высоту от земли до края передних крыльев:

Не так уж и много, учитывая диски на 17 и резина 215/50! ;(

Попутно с пружинами буду менять опоры стоек, номера всех деталей приложу в статье и записал на видео, надеюсь будет интересно и вам пригодится!… Поехали… ?

Видео:Hyundai Elantra XD. ремонт передней ходовой части. амортизаторы KYBСкачать

Номера и артикулы запчастей и цена

Для замены опор стоек я купил оригинальные детали, так как они на момент заказа были даже дешевле аналогов:

1. Опоры передних стоек (идут вместе с подшипниками): Hyundai/Kia54610 3X200 по 960 руб/шт;
2. Усиленные пружины от Hyundai Solaris: Klakson 14877 по 931руб/шт.

Забегая вперёд скажу сразу – всё подходит идеально, как родные, только чуть толще! Пилить, подгонять, ровнять ничего не нужно, всё встаёт на свои места!

Далее составлю список инструмента, который мне пригодился:

1. Домкрат + противооткатные упоры колес;
2. Упор под автомобиль (подойдёт «надежный пенёк»);
3. Головки: 10, 12, 14, 17, 19 + «балонный» ключ + труба для «рычага»;
4. Щётка металлическая;
5. Смазка алюминиево-медная или медная (но это необязательно);
6. Стяжки пружин – 2шт.;
7. Проникающая смазка (WD-40, RW-40, жидкий ключ или подобная);
8. Тиски (для удобства сборки);
9. Кофе – 2 чашки + бутерброды ?.

Всё подготовили, тогда приступим к разборке-сборке…

Видео:Hyundai Elantra Замена, прокачка стоек и стоит ли? полезная информация, обязательно посмотри😉Скачать

Порядок замены пружин и опор передних стоек

Ребят, записывал нарезки видео, потом всё пособирал и загрузил, я конечно не мастер в монтаже видео, сильно не пинайте, вот что получилось:

А текстовую версию тут напишу, может пригодится, кто видео не смотрел:

Разборка и снятие пружин

1. Чтобы добраться до крепления опор к кузову необходимо снять пластиковое «жабо», которое находится под лобовым стеклом. Для этого нужно вынуть 4 клипсы-гвоздики (2 по краям и 2 в центре) и снять стеклоочистители: убираем пылезащитные резиновые уплотнители гаек крепления «дворников» и снимаем сами «дворники». После этого Извлекаем пластиковые заглушки по краям жабо, отсоединяем трубку подачи «омывайки», тянем жабо к переднему бамперу и вынимаем его.
2. Убираем резиновый пыльник с гайки крепления штока стойки к опоре и отпускаем эту гайку.
3. Срываем слева гайки крепления колеса.
4. Подкладываем противооткатные упоры под задние колеса, поддомкрачиваем автомобиль, ставим надёжный упор вместо домкрата, откручиваем полностью колесные гайки и убираем колесо под авто (на всякий случай).
5. Берём головку на 12 и откручиваем болты крепления провода ABS и тормозного шланга к корпусу стойки, ключиком на 10 откручиваем датчик ABS и убираем провод вместе с датчиком, чтобы не мешал.
6. Откручиваем гайку крепления стойки стабилизатора от передней стойки и устанавливаем домкрат под рычаг (НЕ под шаровую опору), поднимаем рычаг до тех пор, пока не освободится стойка стабилизатора. Вынимаем её из передней стойки и отводим в сторону.
7. Откручиваем гайки на 19 болтов крепления стойки (возможно понадобится труба для удлинения рычага отворота) к ступице и убираем болты. Затем выводим ступицу из стойки и отводим её назад (к багажнику).
8. Откручиваем 3 гайки на 14 опоры стойки к кузову и вынимаем переднюю стойку в сборе. Стойку держите по-возможности – вертикально, чтобы потом при установке – не прокачивать её.
9. Фиксируем вертикально стойку в тисках, берём стяжки, устанавливаем их друг напротив друга (180 градусов) и равномерно стягиваем пружину, пока она не освободится. Будьте аккуратны при работе со стяжками, могут соскочить! Когда пружина будет «свободна» — нужно полностью открутить гайку со штока стойки и снять: опору, верхнюю чашку пружины, отбойник с пыльником и саму пружину.
10. Теперь равномерно и аккуратно снимаем стяжки со старой пружины, очищаем всё (включая посадочное место опоры стойки в стакане кузова) от грязи и смазываем (по желанию) резиновые детали силиконовой смазкой. Добавляем смазки в подшипник опоры и приступаем к сборке…

Читайте также: 00200166 амортизатор резиновый horsch

Сборка

1. Сразу помещаем отбойник с пыльником на шток сойки, дабы не забыть это сделать потом…
2. Берём новую усиленную пружину Klakson 14877 от Соляриса и стягиваем её стяжками до тех пор пока не оденется верхняя чашка опоры пружины. После стяжки – устанавливаем пружину на стойку и упираем в нижний металлический упор.
3. Одеваем верхнюю чашку, следом – новую опору Hyundai/Kia 54610 3X200 и затягиваем гайку крепления штока к опоре, затем аккуратно и равномерно отпускаем стяжки пружины.
4. Стойка в сборе с новой пружиной и опорой готова для установки на авто! Помещаем её на место и наживляем гайки крепления опоры к кузову.
5. Смазываем место крепления стойки к ступице и болты алюминиево-медной смазкой (спреем), крепим стойку.
6. Затягиваем 3 гайки крепления опоры.
7. Поднимаем рычаг домкратом и подсоединяем стойку стабилизатора.
8. Устанавливаем датчик abs и его провод на место, крепим тормозной шланг.
9. Крепим колесо, опускаем автомобиль и затягиваем гайку на штоке стойки крепления к опоре, следом сразу же закрываем эту гайку резиновым уплотнением.
10. Готово, пружина и опора передней стойки заменена с левой стороны! Справа делаем точно также.
11. А после этого – устанавливаем на место жабо, крепим дворники и ставим все клипсы-гвоздики.

Проверяем высоту автомобиля после установки новых пружин и радуемся проделанной работе!

Сход-развал после такого снятия стоек (амортизаторов) делать не нужно!

Как стало после замены пружин?

У меня высота от земли до крыла стала:

• слева = 71 см (было 65см);
• справа =70 см (двор не ровный, с уклоном) (было 65,5см).

И это ребят, без всяких дополнительных проставок!

Я очень рад, что машинка поднялась, но сейчас это прям видно – как на взлёт собралась. Это повод заказать новые пружины на заднюю подвеску, что я уже и сделал! Как придут – напишу новую статью и видео сниму, если нужно!?

Забыл ещё дописать инструкцию – когда кофе пить с бутербродами, но тут уж сами выбирайте! ?

Вот и всё, писанины много, а работы по факту не так уж и много… ? Всем ровных дорог и зеленого света без гвоздя и жезла, надеюсь мой мануал пригодится!

Видео:Замена передней стойки Hyundai Elantra.Скачать

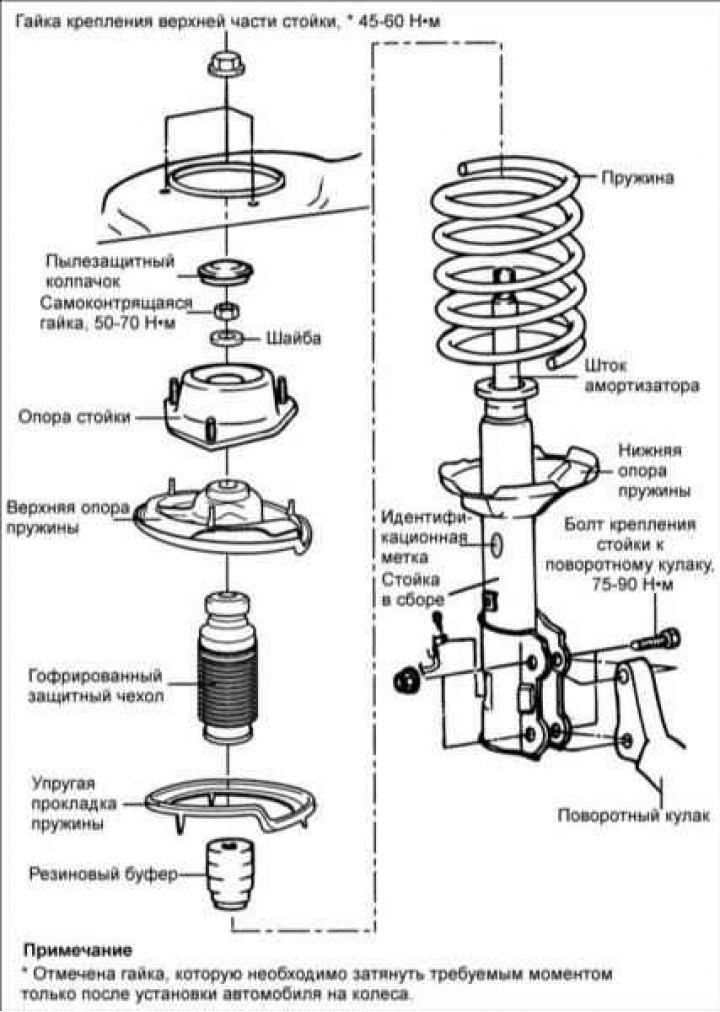

Стойка передней подвески

Видео:Замена стоек на Хёндай ЭлантраСкачать

Снятие

1. Снимите переднее колесо.

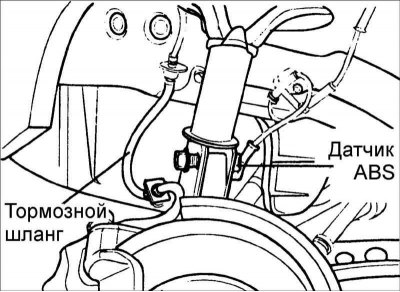

2. Отделите кронштейн тормозного шланга тормозной системы от стойки передней подвески.

Внимание! Не порвите и не повредите тормозную трубку.

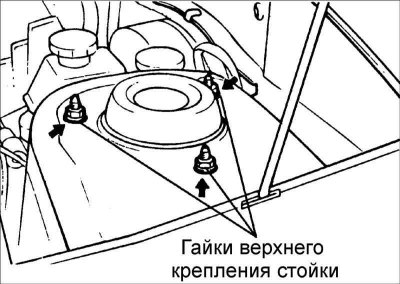

3. Отверните гайки верхнего крепления стойки.

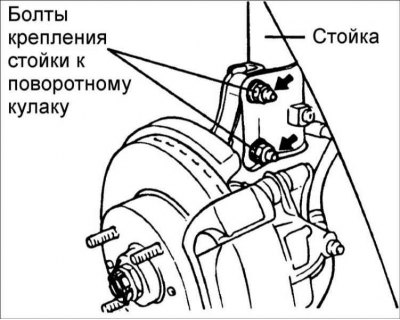

4. Отверните гайки, достаньте болты крепления стойки к поворотному кулаку и достаньте стойку из–под крыла автомобиля.

Видео:Установка опорных подшипников от hyundai tucson на Hyundai Elantra J3Скачать

Разборка

1. Лезвием плоской отвертки снимите пылезащитный колпак.

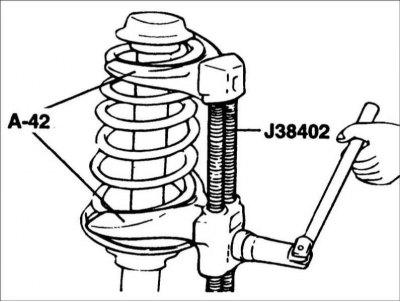

2. Специальным приспособлением J38402, – 42 сожмите пружину стойки передней подвески.

Внимание! Для сжатия пружины используйте только надежный инструмент.

3. Отверните стопорную гайку в верхней части штока амортизатора.

4. Снимите опору стойки, верхнюю опору пружины, цилиндрическую пружину, пылезащитный чехол и нижнюю опору пружины.

Видео:замена передних стоек и пружины - рычаг .. hyundai elantra 2012 .... 2011 - 2016Скачать

Проверка

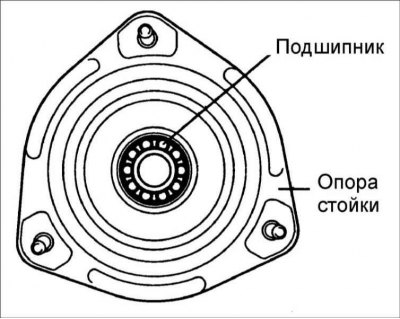

1. Проверьте подшипник опоры стойки на отсутствие износа или повреждений.

2. Проверьте резиновые детали на отсутствие повреждений или ухудшения их состояния.

3. Проверьте цилиндрическую пружину на отсутствие прогиба и потерю упругости.

• 1) Проверьте и отрегулируйте давление в шинах.
• 2) Загрузите автомобиль грузом, который обычно в нем перевозится.
• 3) Для проверки пружины совершите контрольную поездку, затем поэтапно выполните следующие проверки.
• 4) Проверьте каждый амортизатор, последовательно сильно нажимая и поднимая на угол бампера, самый близкий к проверяемому амортизатору. При каждой проверке прилагайте одинаковые усилия и отмечайте сопротивление при нажатии и возврате в исходное состояние. Сравните результаты проверки с автомобилем, качество движения которого удовлетворительное. Оба амортизатора на одной оси автомобиля должны оказывать одинаковое сопротивление. Если сопротивление различно выполните следующие проверки.
• 5) Поднимите заднюю ось автомобиля настолько, чтобы разгрузить стойки подвески.
• 6) Выверните болты нижнего крепления стоек. Сжимайте стойки с различной скоростью на весь ход амортизатора и в обоих направлениях. Сравните результаты для двух сторон автомобиля при сжатии и возврате в исходное состояние. Сопротивление возврата стойки в исходное состояние обычно более сильное чем сжатие (примерно от одного до двух раз). Правая и левая стойки должны показать одинаковые результаты. Разница результатов между передними и задними стойками — нормальное явление.

Читайте также: Пежо 408 замена передних амортизаторов своими руками

4. Проверьте амортизатор на наличие аномальное сопротивление или постороннего шума.

• 1) Проверьте моменты затяжки резьбовых соединений крепления стойки. Несоответствующие моменты затяжки могут привести к появлению постороннего шума.
• 2) Если все крепления в порядке, для изолирования поврежденной единицы выполните проверку в соответствии с п. 3 и 4).
• 3) Для проверки совершите контрольную поездку.
• 4) Если одна из стоек задней подвески работает с ударами, поднимите заднюю ось автомобиля настолько, чтобы разгрузить стойки подвески. Выверните болты нижнего крепления стоек. Проверьте стойку на аномальный шум, для чего быстро и полностью сожмите ее. Если слышен только шипящий шум — это нормальное явление.
• 5) Другие нежелательные шумы могут быть обнаружены преднамеренным раскачиванием автомобиля вверх и вниз. Любой звук кроме шипения аномален, поэтому необходимо заменить такую стойку.

5. Проверьте амортизатор на наличие утечки.

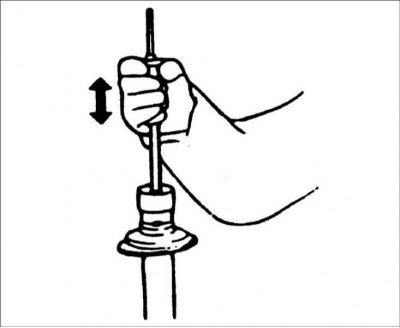

• 1) Полностью растяните амортизатор, одновременно поворачивая шток амортизатора и проверьте область около уплотнения штока.
• 2) Проверьте наличие утечек жидкости в зоне уплотнения штока.
• 3) Незначительный налет жидкости не служит причиной для замены амортизатора, так как незначительная утечка обеспечивает смазку штока.
• 4) Значительная утечка жидкости из амортизатора может быть легко обнаружена по следам жидкости, при этом необходимо заменить амортизатор.

Видео:ЗАМЕНА ОПОРНЫХ ПОДШИПНИКОВ HYUNDAI ELANTRA 4 HD СТУК СПЕРЕДИСкачать

Утилизация амортизатора

1. Полностью вытяните шток амортизатора.

2. Просверлите отверстие, чтобы удалить газ из цилиндра.

Предупреждение! Выходящий из амортизатора газ безопасен, однако необходимо соблюдать осторожность, чтобы не получить травму от вылетающей стружки.

Видео:ЗАМЕНА ПЕРЕДНИХ АМОРТИЗАТОРОВ HYUNDAI SONATA EFСкачать

Сборка

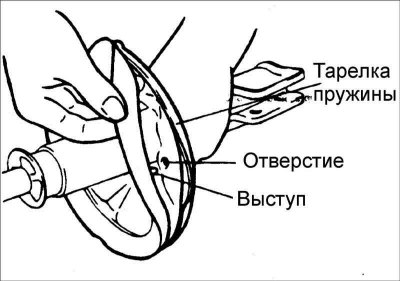

1. Установите нижнюю опору пружины так, чтобы ее выступы вошли в отверстия тарелки пружины.

2. Установите на амортизатор пылезащитный чехол.

3. Специальным приспособлением J38402, – 42 сожмите пружину стойки передней подвески. После полного сжатия пружины установите ее на амортизатор.

Внимание! Установите цилиндрическую пружину маркировкой, направленной к поворотному кулаку.

4. Полностью вытяните шток амортизатора и установите верхнюю опору пружины и опору стойки.

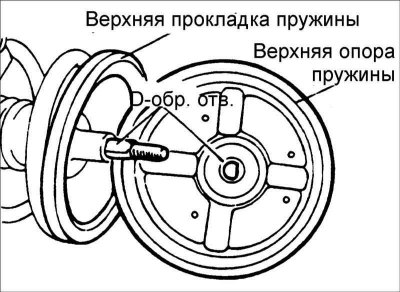

Внимание! Совместите D–образное отверстие в верхней опоре пружины с лыской на штоке амортизатора.

5. Правильно расположите верхний и нижний концы цилиндрической пружины, установив их в выемки, и наверните самоконтрящуюся гайку, но не затягивайте ее окончательно.

6. Снимите приспособление для сжатия пружины.

7. Затяните самоконтрящуюся гайку требуемым моментом затяжки. Момент затяжки: 50–70 Н·м.

8. Смажьте верхний подшипник амортизационной стойки и установите пылезащитный колпачок.

Предупреждение! Убедитесь, что смазочный материал не попал на резиновые детали опоры стойки.

Видео:Замена пружин и амортизаторов Kia Rio / Hyundai SolarisСкачать

Установка

1. При установке стойки передней подвески убедитесь, что предварительно очистили сопрягаемые поверхности и идентификационная метка направлена к задней части автомобиля.

2. Затяните все резьбовые соединения требуемыми моментами.

• Гайка крепления верхней части стойки: 45–60 Н·м
• Гайка крепления поворотного кулака к стойке: 130–150 Н·м

3. Закрепите на стойке тормозной шланг и провод датчика ABS.
