Замена рабочих тормозных цилиндров в задних барабанах

Если при появлении ощущения «мягкой» педали тормоза обнаруживается падение уровня тормозной жидкости в бачке ГТЦ и на сухом месте возле задних колёс появляются следы её течи — наверняка проблема заключается в выходе из строя одного из рабочих тормозных цилиндров.

Менять цилиндры парами особого смысла не имеет (если это конечно не слишком большой пробег), но хозяин барин. я лично поменял оба.

Процесс снятия тормозных барабанов подробно описан в этой статье, так что перейдём сразу к замене рабочих цилиндров.

На замену были выбраны дешёвые Ferodo FHW 418 по цене чуть больше половины тысячи рублей за штуку.

Демонтируем колёса, датчики ABS, барабаны. и снимаем тормозные колодки.

Старый тормозной цилиндр

Инструмент и приспособления:

1. Ключ-головка на 10″
2. Ключ на 11″
3. Тонкий прозрачный шланг
4. Чистая ёмкость под ТЖ
5. Помощник

Ослабляем ключом-головкой на 10″ два болта крепления цилиндра, откручиваем тормозную трубку ключом на 11″.

После её можно будет закрыть резиновым колпачком, предварительно снятым со штуцера прокачки, для предотвращения утечки тормозухи.

Далее откручиваем болты крепления цилиндра полностью.

Наживляем болты крепления, закручиваем тормозную трубку.

Новый тормозной цилиндр

После установки цилиндра собираем все ранее демонтированные части на место.

Внимание! Перед установкой тормозного барабана необходимо убедиться,
что рычаг натяжителя стояночного тормоза отведён в сторону колодки
к которой он крепится!

Иначе барабан по месту не сядет.

Когда барабаны собраны — приступаем к прокачке.
На штуцер прокачки надеваем прозрачный тонкий шланг.

. и опускаем его в чистую сухую ёмкость.

В то время пока я удерживал нажатую несколько раз педаль тормоза, друг закрыл открытую ранее прокачку предварительно убедившись, что пузырьков воздуха в прозрачном шланге не осталось.

Читайте также: Как ставить задний тормозной цилиндр тойота королла

К слову сказать и было-то их чуть. пузырьков-то.

Поскольку прокачивать все колёса было недосуг. ограничились лишь прокачкой заднего контура.

Тормозную жидкость в бачок ГТЦ долил из имеющегося у меня запаса в герметично хранимой бутылочке.

Далее всё по обратому алгоритму по замене колодок.

Видео:Форд Фьюжн ,ремонт суппорта замена поршня и пыльника своими руками.Скачать

Замена главного тормозного цилиндра Ford Fusion 2002-2012

Вам потребуются: ключи TORX T25, «на 13», «на 17»…

…специальный ключ для тормозных трубопроводов «на 10».

1. Снимите пробку бачка и откачайте из бачка тормозную жидкость, например, большим медицинским шприцем (см. «Замена бачка главного тормозного цилиндра»).

2. Отсоедините колодку от датчика уровня тормозной жидкости и шланг к главному цилиндру выключения сцепления от бачка главного тормозного цилиндра (см. «Замена бачка главного тормозного цилиндра»).

Сразу же после отсоединения шланга от бачка заглушите его отверстие, не опуская шланг вниз. В шланге останется некоторое количество рабочей жидкости, поэтому после установки бачка и присоединения к нему шланга удалять воздух из гидропривода выключения сцепления не потребуется.

3. Для того чтобы исключить попадание в бачок грязи, установите на него пробку.

4. Отверните гайки крепления двух трубопроводов к главному тормозному цилиндру…

5. …и отведите трубопроводы в сторону.

Заглушите трубопроводы любым доступным способом (например, надев на их концы защитные колпачки клапанов для выпуска воздуха), чтобы предотвратить вытекание тормозной жидкости.

6. Отсоедините от держателя на бачке вакуумный шланг (см. «Замена бачка главного тормозного цилиндра»).

7. Отверните две гайки крепления главного тормозного цилиндра к вакуумному усилителю (для наглядности данная операция показана на снятом вакуумном усилителе).

8. Снимите главный тормозной цилиндр в сборе с бачком.

9. Поддев отверткой, снимите с корпуса главного тормозного цилиндра резиновое уплотнительное кольцо.

Уплотнительное кольцо главного тормозного цилиндра при каждой разборке соединения заменяйте новым.

10. Установите главный тормозной цилиндр в порядке, обратном снятию, залейте тормозную жидкость и удалите воздух из системы (см. «Прокачка гидропривода тормозной системы»).

Видео:как правильно вдавить поршень при замене передних тормозных колодокСкачать

Fusion GURU — Тюнинг, ремонт, обслуживание Ford Fusion

Все, что вы хотите знать о Форд Фьюжн, но не знали где спросить

• Rules
• Fusion FAQ
• Articles
• Photo Gallery
• Search
• About
• User Guide
• CD6000 Guide
• Self Diagnostic
• DTC View
• Documentstion & Files

Видео:Как надеть пыльник тормозного цилиндра, простой и эффективный способ.Скачать

Супорт переднего тормоза

Супорт переднего тормоза

#1 Сообщение Sanek770 » 21 май 2012, 22:42

Re: Супорт переднего тормоза

#2 Сообщение Сергейsp » 21 май 2012, 22:46

Re: Супорт переднего тормоза

#3 Сообщение maxs-vd » 21 май 2012, 22:50

Читайте также: Зачем растачивают блок цилиндров ваз

Re: Супорт переднего тормоза

#4 Сообщение Sanek770 » 21 май 2012, 23:08

Re: Супорт переднего тормоза

#5 Сообщение Сергейsp » 21 май 2012, 23:23

Добавлено спустя 4 минуты 18 секунд:
Я пользуюсь такой

Re: Супорт переднего тормоза

#6 Сообщение maxs-vd » 22 май 2012, 00:14

Re: Супорт переднего тормоза

#7 Сообщение Tim2 » 22 май 2012, 16:39

Супорт переднего тормоза

#8 Сообщение sedem » 08 май 2018, 21:01

Супорт переднего тормоза

#9 Сообщение pokvsel » 14 май 2018, 21:43

Супорт переднего тормоза

#10 Сообщение sedem » 14 май 2018, 22:14

Супорт переднего тормоза

#11 Сообщение pokvsel » 14 май 2018, 23:01

Супорт переднего тормоза

#12 Сообщение sedem » 15 май 2018, 08:45

Про смазку, не слышал что бы закладывали . У меня пыльники направляющих и сами направляющие ещё вполне ничего. Поэтому возьму минимальный комплект. А вот поршня похоже подзакисли немного, пальцами на место не вдавить, только используя отвертку в качестве рычага. А как должно быть — да кто же проверял )). Ну и если пыльник отогнуть ржавый налет присутствует, хотя пыльник целый свиду.

Отправлено спустя 11 минут 20 секунд:
https://www.drive2.ru/l/467066768116940967
Вот очень кстати видео подвернулось. Как и предполагалось есть нюансы)

Супорт переднего тормоза

#13 Сообщение pokvsel » 15 май 2018, 11:06

Супорт переднего тормоза

#14 Сообщение sedem » 15 май 2018, 14:56

Супорт переднего тормоза

#15 Сообщение pokvsel » 15 май 2018, 15:15

Супорт переднего тормоза

#16 Сообщение sedem » 18 май 2018, 11:48

Супорт переднего тормоза

#17 Сообщение SAnat » 19 май 2018, 19:01

Под пыльником поршня должна быть смазка по тактильным ощущениям завод заложил силиконовую.
На видео, что ниже прикладываю по разбору суппортов этот момент отражен.

Вот вторая сложность посадить обратно пыльник поршня ровно (ибо завод на суппорте канавку нормально не проточил ), я долго отвертками возился
А чувак молодец гайкой придумал садить пыльник

В помощь видео (это черновой вариант как есть, практически без нормализации звука, монтажа, правки баланса белого и прочего), даю как есть может кому поможет в разборе суппортов.

К делу. Полный разбор суппортов и ревизия были при смене колодок-дисков на 78тыс.км. (от себя добавлю это не тот пробег при котором стоит туда лезьти, там все очень хорошо и без кривых рук).
Цель разбора: ревизия, и покрас, покраска требовала термозакалки при 300с для придания термостойкой краске и термостойкому лаку следующих свойств: масло-бензостойкость , стойкость к царапинам и ударам.

По смазке:
Тормозная жидкость — смазка цилиндра суппорта внутри и уплотнительного кольца в цилиндре.

Читайте также: Неисправности цилиндра тормозного рабочего цилиндра

МС1600 (смазка на основе кремнийорганической жидкости) торцы колодок против скрипа

МС1630
Под пыльники направляющих, Под пыльник поршня и сам поршень (при вставке поршня, уплотнительное кольцо в цилиндре снимет смазку с поршня и плотнее ее набьет под пыльник

Белый — направляющие
Зеленый — мс1600
Голубой — мс1630

Я не говорю, что я сделал все правильно,возможно в перспективе этот колхоз еще даст о себе знать
Но. Делалось это в августе 2017г. — по итогу могу сказать, тормоза стали работать лучше и до сих пор радуют, старые поскрипывали в дождь, после переборки все тихо и дорого работает.
Да и вообще при использовании смазок в сборке суппорта он так четко и легко начинает работать, без смазок он подклинивает и работает тяжеловато от руки конечно если им оперировать.

Видео:ЗАМЕНА ПЕРЕДНИХ ТОРМОЗНЫХ КОЛОДОК НА ФОРД ФЬЮЖЕНСкачать

FordManual.ru

Видео:ЗАМЕНА ПЕРЕДНИХ ТОРМОЗНЫХ ДИСКОВ И КОЛОДОК НА Ford FusionСкачать

Вы здесь

Видео:Замена поршня тормозного цилиндра своими рукамиСкачать

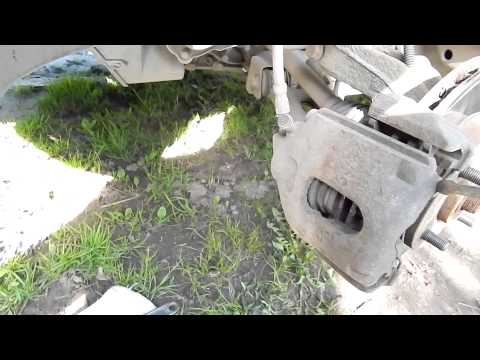

Замена суппорта в сборе с направляющей колодок. Тормозная система Ford Fusion

Детали суппорта тормозного механизма переднего колеса показаны на рис. 9.5.

Рис. 9.5. Детали суппорта переднего колеса: 1 – внутренняя тормозная колодка; 2 – наружная тормозная колодка; 3 – направляющая колодок; 4 – пружинный фиксатор; 5 – суппорт; 6, 7 – защитные втулки; 8, 9 – направляющие пальцы; 10, 11 – крышки

Вам потребуются: торцовая головка «на 15»…

…специальный ключ для тормозных трубопроводов «на 14», ключ для гаек колес, емкость для слива тормозной жидкости.

1. Снимите колесо со стороны заменяемого суппорта.

2. Ослабьте затяжку нижнего наконечника тормозного шланга.

3. Выверните два болта крепления направляющей колодок к поворотному кулаку…

4. …и отсоедините суппорт от кулака.

5. Отсоедините суппорт от тормозного шланга, свинчивая его с наконечника шланга, и снимите суппорт в сборе с направляющей колодок.

Примечание. Подставьте емкость для слива остатка тормозной жидкости из шланга и рабочего цилиндра суппорта.

6. Установите суппорт в порядке, обратном снятию. Перед установкой болтов крепления направляющей колодок к поворотному кулаку нанесите на резьбу анаэробный фиксатор резьбы. Наконечник тормозного шланга затяните полностью до установки суппорта на поворотный кулак. При установке суппорта проследите за тем, чтобы шланг не был перекручен. После установки восстановите уровень тормозной жидкости в бачке главного тормозного цилиндра и удалите воздух из гидропривода тормозов (см. «Прокачка гидропривода тормозной системы»).
