Замена приводных ремней хендай акцент 16 клапанов тагаз

Замена ремней двигателя на Хендай Акцент производится согласно регламенту, установленному производителем. Ремни могут меняться по отдельности или комплексно. Трудности, как правило, вызывает небольшое количество пространства под капотом, куда, при комплексной замене, необходимо установить три приводных ремня. Рассмотрим порядок замены ремней двигателя Хендай Акцент и разберем пошагово каждую процедуру.

Видео:Как правильно поменять и натянуть ремень кондиционера Hyundai AccentСкачать

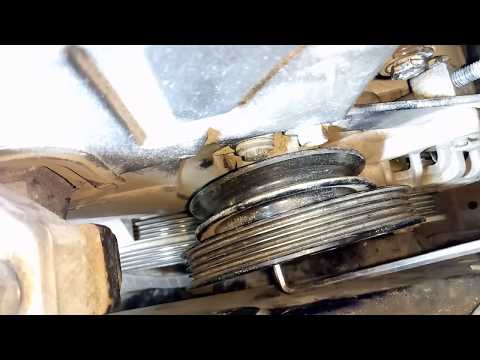

Расположение ремней на Хендай Акцент

1 — шкив коленвала, 2 — натяжной ролик, 3 — шкив компрессора кондиционера, 4 — ремень привода компрессора кондиционера, 5 — ремень генератора, 6 — ремень гидроусилителя рулевого управления, 7 — шкив насоса ГУРа, 8 — шкив насоса охлаждающей жидкости, 9 — шкив генератора.

Ремень компрессора

Все ремни двигателя помещены под капотом. Ремень компрессора кондиционера поликлиновый идет от шкива коленчатого вала к шкиву компрессора. Его натяжение происходит за счет действия натяжного ролика (указан на фото).

Ремень генератора

Ремень генератора поликлиновый захватывает шкив генератора, коленчатого вала и водяной помпы. Данная деталь натягивается при помощи специального механизма натяжения, который перемещает генератор.

Ремень гидроусилителя

Это клиновый ремень захватывает шкив помпы и вал насоса ГУРа, его натяжение происходит благодаря перемещению корпуса насоса гидроусилителя, который установлен на кронштейне и прикреплен к силовому агрегату.

Видео:Hyundai Accent 2 замена всех приводных ремней и свечей зажигания.Скачать

Каталожные номера ремней двигателя Акцент:

• Ремень кондиционера – артикул 97713-1E000.
• Ремень генератора – артикул 25212-26021.
• Ремень ГУРа – артикул 57231-29100.
• Ремень ГРМ – артикул 24312-26050.

Видео:Hyundai Accent 2 - Замена ремня Генератора и ГУРаСкачать

Когда необходимо производить замену?

Ремни двигателя являются достаточно прочными и редко подлежат замене. Нет четко определенных сроков, устанавливающих порядок замены ремней на Хендай Акцент – они меняются в случае излишнего растягивания ремня, появления на нем трещин, расслаивания и разлахмачивания поверхности. Считается, что систематически проводить диагностику состояния ремней нужно после пробега в 60 тыс. км. Так как заменить ремни достаточно просто, можно приобрести комплекты для замены заранее и всегда возить их с собой.

Поликлиновые ремни двигателя Хендай Акцент отличаются длительным сроком эксплуатации и меняются редко. Чаще первым выходит из строя ремень гидроусилителя. Если ремень ГУРа неисправен, под капотом может появиться неприятное стрекотание. В такой ситуации нередко помогает проведение регулировки, но если ремень сильно растянут, его следует заменить. При замене ремня гидроусилителя придется снимать также ремень генератора (который, в случае сильного износа, также можно заменить).

Видео:Hyundai Accent 2 - Замена ремня ГРМ и ПомпыСкачать

Порядок работ по замене ремней двигателя Хендай Акцент

• Домкрат устанавливается под правое переднее колесо.
• Далее снимается защита картера двигателя.
• Открутить болты крепления шкива водяной помпы (4 шт.).
• Ослабить натяжение генератора головкой на 12.

• Демонтировать ремень генератора и установить на его место новый.
• Ослабить и открутить болты крепления насоса гидроусилителя (головку для снятия необходимо просунуть в отверстие шкива насоса).

• Заменить ремень ГУРа.
• Для замены ремня компрессора необходимо снять колесо и подкрылок.
• При помощи натяжного ролика ослабить натяжение, снять и заменить ремень.

На Хендай Акцент порядок замены ремней двигателя можно определить по мануалу. Работа по замене всех ремней занимает, как правило, от 6 до 8 часов. Нет строгих сроков замены ремней, обычно такие работы производятся после 60 тыс. км пробега или при появлении в системах постороннего шума, свиста, «шелеста». Также состояние ремней поможет определить визуальный осмотр – на деталях не должно быть трещин, растяжек, расслоений. При обнаружении подобных дефектов ремень следует менять.

Видео:Hyundai Accent, Getz замена ремня ГРМ, приводных ремней.Скачать

Быстрая замена ремня ГРМ на автомобиле Хендай Акценте с двигателем 1,5 16 клапанов

Раннее осеннее утро началось с кофе и полного отсутствия желания поработать. Но! На пороге вдруг возник клиент и разрушил все наши планы. Итак, Хендай Акцент с двигателем 1,5 16 клапанов, замена ремня ГРМ и натяжного ролика, помпу менять отказался так как она прошла всего 50 тысяч км с прошлой замены. Процедура замены очень проста, любой кто хоть раз держал клочь своими руками справится без труда.

Важно! При обрыве зубчатого ремня газораспределительного механизма на двигателе 1,5 гнет все клапана.

Периодичность замены от производителя установлена 60 тысяч километров пробега, но лучше заменить немного раньше, оптимально на 50 — 55 тысячах или раз в 4 года, в зависимости от того что наступит раньше..

Читайте также: Решетка вентиляционная пластиковая с отверстием для вытяжки с клапаном

Видео:Хёндай Акцент Замена всех ремней (грм,кондиционер,гур,генератор)Скачать

Инструмент приспособления и материалы

Нам понадобится стандартный набор ключей и головок. Из материалов: ремень ГРМ, натяжной ролик, приводной ремень генератора, гидроусилителя и кондиционера. Клиент привез оригинал, поскольку разница с аналогами была незначительна.

Ремень ГРМ и приводные ремни.

Видео:Как поменять ремень Гура и генератора Hyundai AccentСкачать

Подготовительные операции

Поддомкрачиваем автомобиль, устанавливаем упоры под задние колеса, снимаем переднее правое колесо и пластиковый брызговик. Если вы все же решили заменить помпу то даем двигателю остыть и сливаем антифриз. Поскольку опору двигателя снимать ненужно, защиту картера мы не снимаем, она не помешает.

Видео:Хендай акцент. Замена ремней навесного оборудования.Скачать

Пошаговая инструкция

Что бы шкив помпы не проворачивался включите пятую передачу.

1. Ослабляем крепление насоса ГУР. Верхний болт можно открутить двумя способами:

• рожковым ключом на 12 сверху.

Крепление насоса ГУР.

• головкой на 12 через окно в шкиве насоса ГУР.

1. Так же ослабляем крепление снизу и сдвигаем ГУР к блоку цилиндров, тем самым ослабляя натяжку ремня.

Насос гидроусилителя.

1. Ослабляем контрящий болт механизма натяжения ремня генератора и выкручиваем на максимум регулировочный. Ключ на 12. Сдвигаем генератор к двигателю. Снимаем приводной ремень.

Натяжной механизм генератора.

1. Ослабляем гайку натяжного ролика ремня компрессора кондиционера и выкручиваем регулировочный болт. Головка 14 и 12.

Натяжной ролик кондиционера.

1. Снимаем шкив помпы. Четыре болта на 10.
2. Демонтируем верхнею защитную крышку ГРМ, открутив четыре болта. Головка на 10.

Верхняя крышка ГРМ.

Выставляем верхнею мертвую точку (ВМТ)

1. Вращаем коленвал по часовой стрелки добиваемся совпадения метки на головке блока цилиндров и отверстия в зубчатом шкиве распредвала.

Важно! Вращайте коленвал только по часовой стрелки в противном случае будет приложено повышенное усилие к узлам механизма газораспределения.

1. Блокируем коленвал и откручиваем болт шкива вспомогательных агрегатов, он же шкив коленвала.

Для блокировки коленчатого вала включаем пятую передачу, устанавливаем отвертку в вентиляционное отверстие тормозного диска переднего колеса ниже суппорта.

1. Откручиваем крепление нижней защитной крышки ГРМ и снимаем ее. Головка на 10.

Нижняя крышка ГРМ.

1. На зубчатом шкиве коленвала и масляном насосе метки так же должны совпасть. Если это не так можно подвести их крутя тормозной диск не выключая пятой передачи.

Метки коленвала.

1. Ослабляем контрящий болт натяжного ролика и поднимаем его по максимуму вверх и затягиваем его в таком положении.

1. Снимаем ремень ГРМ и натяжной ролик.

Видео:Как одеть несколько шкивов на вал помпы. замена ремня генератора hyundai accentСкачать

Установка нового ремня ГРМ

1. Перед установкой нового ремня обязательно проверяем совпадение меток коленвала и распредвала. Устанавливаем новый натяжной ролик. Устанавливаем новый ремень ГРМ в следующей последовательности. Сначала надеваем на шкив коленвала далее шкив распредвала и натяжной ролик.

Следим за тем что бы нисходящая ветвь ремня, между шкивом коленвала и распредвала, была натянута.

1. Отпускаем контрящий болт натяжного ролика, тем самым натяжная пружина натянет ремень, затягиваем болт.
2. Еще раз проверяем все метки, в случае несовпадения повторяем процедуру еще раз.
3. Прокручиваем коленвал два оборота по часовой стрелки и убеждаемся в том что клапана не встречаются с поршнями.
4. Все детали устанавливаем в порядке обратном снятию. Все очень просто.

Видео:Hyundai Accent (Getz,Elantra,Matrix) Замена ремня ГРМ, помпы, сальников. 16 кл/12 кл.Скачать

Видео замены ремня ГРМ на Хендай Акцент 16 клапанов

Видео:Покупка,замена ремня гура,генератора Hyundai AccentСкачать

Замена приводных ремней на Hyundai Accent

Замена ремней на Хендай Акцент обычно вызывает сложности, из-за трудности доступа. Ведь пространство для замены ремней под капотом Hyundai Accent не много, а приводных ремней три штуки. Ремень поликлиновый компрессора кондиционера (оригинальный номер 97713-1E000), ремень поликлиновый генератора (25212-26021) и ремень клиновый гидроусилителя (57231-29100). Что бы понять как все это работает далее предлагаем схему приводных ремней Акцента.

Ремень компрессора кондиционера перекинут от шкива коленвала, к шкиву компрессора кондиционера. Натяжение ремня обеспечивается специальным натяжным роликом. Ремень генератора вращается через шкивы коленвала, генератора и водяного насоса (помпы). Натяжение этого ремня осуществляется натяжным механизмом перемещающим генератор. Ремень гидроусилителя перекинут через шкив помпы и шкив насоса гидроусилителя, натягивается данный ремень перемещением корпуса насоса ГУР на специальном кронштейне, который крепится к двигателю. Смотрим схему приводных ремней Хендай Акцент на фото.

Для замены или регулировки натяжения ремня кондиционера в Хендай Акцент необходимо снять колесо, подкрылок. Поскольку другого доступа к этому участку нет. Ослабить или натянуть данный ремень позволит натяжной ролик, который и регулирует натяжение. Для наглядности предлагаем фото. Стрелкой указан натяжной ролик.

Что бы снять ремень генератора Акцент необходимо ослабить механизм натяжения генератора. Для этого понадобится головка на 12. Этот же механизм используется и для натяжения ремня.

Но если поликлиновые ремни привода вспомогательных агрегатов довольно долговечны, то вот ремень гидроусилителя выходит из стоя первым. В большинстве своем именно он стрекочет у вас под капотом. Хотя неприятный звук можно устранить регулировкой (смещением ГУРа по кронштейну от двигателя), но иногда ремень так вытянут, что уже просто некуда его регулировать. Тогда поможет только замена. Но для замены ремня нам предстоит снять ремень генератора, без этого никак.

Допустим ремень генератора уже снят. Теперь нам нужно ослабить болт крепления крепления насоса ГУР к кронштейну и открутить еще один с другой стороны. На следующем фото месторасположение нужных болтов отмечены стрелками.

Читайте также: Как понять что загнуло клапана при обрыве ремня грм

Если до одного болта вы можете подобраться практически любым ключом, то второй можно открутить только головкой просовывая её через отверстие в шкиве насоса гидроусилителя.

В принципе никаких особых приспособлений или специального инструмента при замене ремней Хендай Акцент не требуется. О замене ремня ГРМ Hyundai Accent мы уже подробно писали здесь. Можете почитать, обязательно пригодится.

Видео:Мой DRIVE - Замена приводных ремней и подшипника натяжителя (Hyundai Accent)Скачать

Как поменять ремень гидроусилителя на хендай акцент

Видео:Как поменять ремень генератора и гура на автомобиле Hyundai Accent и почему ремни не подошлиСкачать

Замена приводных ремней на Hyundai Accent

Замена ремней на Хендай Акцент обычно вызывает сложности, из-за трудности доступа. Ведь пространство для замены ремней под капотом Hyundai Accent не много, а приводных ремней три штуки. Ремень поликлиновый компрессора кондиционера (оригинальный номер 97713-1E000), ремень поликлиновый генератора (25212-26021) и ремень клиновый гидроусилителя (57231-29100). Что бы понять как все это работает далее предлагаем схему приводных ремней Акцента.

Ремень компрессора кондиционера перекинут от шкива коленвала, к шкиву компрессора кондиционера. Натяжение ремня обеспечивается специальным натяжным роликом. Ремень генератора вращается через шкивы коленвала, генератора и водяного насоса (помпы). Натяжение этого ремня осуществляется натяжным механизмом перемещающим генератор. Ремень гидроусилителя перекинут через шкив помпы и шкив насоса гидроусилителя, натягивается данный ремень перемещением корпуса насоса ГУР на специальном кронштейне, который крепится к двигателю. Смотрим схему приводных ремней Хендай Акцент на фото.

Для замены или регулировки натяжения ремня кондиционера в Хендай Акцент необходимо снять колесо, подкрылок. Поскольку другого доступа к этому участку нет. Ослабить или натянуть данный ремень позволит натяжной ролик, который и регулирует натяжение. Для наглядности предлагаем фото. Стрелкой указан натяжной ролик.

Что бы снять ремень генератора Акцент необходимо ослабить механизм натяжения генератора. Для этого понадобится головка на 12. Этот же механизм используется и для натяжения ремня.

Но если поликлиновые ремни привода вспомогательных агрегатов довольно долговечны, то вот ремень гидроусилителя выходит из стоя первым. В большинстве своем именно он стрекочет у вас под капотом. Хотя неприятный звук можно устранить регулировкой (смещением ГУРа по кронштейну от двигателя), но иногда ремень так вытянут, что уже просто некуда его регулировать. Тогда поможет только замена. Но для замены ремня нам предстоит снять ремень генератора, без этого никак.

Допустим ремень генератора уже снят. Теперь нам нужно ослабить болт крепления крепления насоса ГУР к кронштейну и открутить еще один с другой стороны. На следующем фото месторасположение нужных болтов отмечены стрелками.

Видео:Быстрая замена приводного ремня на Kia Rio и Hyundai SolarisСкачать

Определение причин неисправности

Свист двигателя при запуске знаком многим автолюбителям. Так, большинство владельцев Хендай Акцент могут вспомнить этот звук, при пуске мотора в зимнее время и не только. Это означало, что ремень водяного насоса необходимо подтянуть или заменить. С развитием автомобилестроения все изменилось. Таких ремней у транспортных средств увеличилось в количестве.

Стоит определить — почему при запуске двигателя слышен свист. Основная причина — это выход со строя или растянутый один из приводных ремней двигателя. Чтобы определить неисправность необходимо прощупать каждый ремень на натяжение. Может какой-то из данных приводных элементов необходимо сменить, поскольку он выработал свой ресурс или оказался брак в изготовлении, что в теперешнее время не редкость.

Видео:ХЁНДАЙ АКЦЕНТ. КАК ЗАМЕНИТЬ РЕМЕНЬ ГЕНЕРАТОРА?Скачать

Быстрая замена ремня ГРМ на автомобиле Хендай Акценте с двигателем 1,5 16 клапанов

Раннее осеннее утро началось с кофе и полного отсутствия желания поработать. Но! На пороге вдруг возник клиент и разрушил все наши планы. Итак, Хендай Акцент с двигателем 1,5 16 клапанов, замена ремня ГРМ и натяжного ролика, помпу менять отказался так как она прошла всего 50 тысяч км с прошлой замены. Процедура замены очень проста, любой кто хоть раз держал клочь своими руками справится без труда.

Важно! При обрыве зубчатого ремня газораспределительного механизма на двигателе 1,5 гнет все клапана.

Периодичность замены от производителя установлена 60 тысяч километров пробега, но лучше заменить немного раньше, оптимально на 50 — 55 тысячах или раз в 4 года, в зависимости от того что наступит раньше..

Видео:Что необходимо для замены ремня ГРМ Hyundai AccentСкачать

Методы устранения

Свистящий ремень — это, пожалуй, единственное, почему может возникать свист при запуске двигателя. Это означает, что приводной элемент растянулся и проскальзывает по шкиву. Так, это повышает значительно износ самого ремня, что неизбежно приведёт к трагедии в силовом агрегате, если конечно вовремя не исправить ситуацию. Рассмотрим, ремонтно-диагностические операции, для устранения свиста в моторе.

Привод газораспределительного механизма

Свист в двигателе вызванный неисправностью ремня ГРМ — это более чем срочный ремонт. Если вовремя не заменить деталь, то это приведёт к обрыву привода, а заодно к загнутым клапанам, что неизбежно ведёт к затратам.

Среднестатистический, даже лучший ремень стоит менять не позднее 50-70 000 км пробега. Обычно автопроизводители в технической документации и сервисных книгах указывают интервал технического обслуживания узла ГРМ. В любом случае, автомобилист должен сам следить за состоянием узлов и деталей двигателя своего транспортного средства.

Читайте также: Зазоры клапанов в тракторе т 40

Видео:КАК ПОМЕНЯТЬ РЕМЕНЬ ГУР на автомобиле ХЕНДАЙ АКЦЕНТ.Скачать

Пошаговая инструкция

Что бы шкив помпы не проворачивался включите пятую передачу.

1. Ослабляем крепление насоса ГУР. Верхний болт можно открутить двумя способами:

• рожковым ключом на 12 сверху.

• головкой на 12 через окно в шкиве насоса ГУР.

1. Так же ослабляем крепление снизу и сдвигаем ГУР к блоку цилиндров, тем самым ослабляя натяжку ремня.

1. Ослабляем контрящий болт механизма натяжения ремня генератора и выкручиваем на максимум регулировочный. Ключ на 12. Сдвигаем генератор к двигателю. Снимаем приводной ремень.

Натяжной механизм генератора.

1. Ослабляем гайку натяжного ролика ремня компрессора кондиционера и выкручиваем регулировочный болт. Головка 14 и 12.

Натяжной ролик кондиционера.

1. Снимаем шкив помпы. Четыре болта на 10.
2. Демонтируем верхнею защитную крышку ГРМ, открутив четыре болта. Головка на 10.

Видео:Как подтянуть ремень Гура и генератора на Hyundai AccentСкачать

Установка нового ремня ГРМ

1. Перед установкой нового ремня обязательно проверяем совпадение меток коленвала и распредвала. Устанавливаем новый натяжной ролик. Устанавливаем новый ремень ГРМ в следующей последовательности. Сначала надеваем на шкив коленвала далее шкив распредвала и натяжной ролик.

Следим за тем что бы нисходящая ветвь ремня, между шкивом коленвала и распредвала, была натянута.

1. Отпускаем контрящий болт натяжного ролика, тем самым натяжная пружина натянет ремень, затягиваем болт.
2. Еще раз проверяем все метки, в случае несовпадения повторяем процедуру еще раз.
3. Прокручиваем коленвал два оборота по часовой стрелки и убеждаемся в том что клапана не встречаются с поршнями.
4. Все детали устанавливаем в порядке обратном снятию. Все очень просто.

Видео:Обрыв нового ремня грм на Hyundai AccentСкачать

Расположение ремней на Хендай Акцент

1 — шкив коленвала, 2 — натяжной ролик, 3 — шкив компрессора кондиционера, 4 — ремень привода компрессора кондиционера, 5 — ремень генератора, 6 — ремень гидроусилителя рулевого управления, 7 — шкив насоса ГУРа, 8 — шкив насоса охлаждающей жидкости, 9 — шкив генератора.

Ремень компрессора

Все ремни двигателя помещены под капотом. Ремень компрессора кондиционера поликлиновый идет от шкива коленчатого вала к шкиву компрессора. Его натяжение происходит за счет действия натяжного ролика (указан на фото).

Видео:Замена помпы Хендай Акцент ТагазСкачать

Когда необходимо производить замену?

Ремни двигателя являются достаточно прочными и редко подлежат замене. Нет четко определенных сроков, устанавливающих порядок замены ремней на Хендай Акцент – они меняются в случае излишнего растягивания ремня, появления на нем трещин, расслаивания и разлахмачивания поверхности. Считается, что систематически проводить диагностику состояния ремней нужно после пробега в 60 тыс. км. Так как заменить ремни достаточно просто, можно приобрести комплекты для замены заранее и всегда возить их с собой.

Поликлиновые ремни двигателя Хендай Акцент отличаются длительным сроком эксплуатации и меняются редко. Чаще первым выходит из строя ремень гидроусилителя. Если ремень ГУРа неисправен, под капотом может появиться неприятное стрекотание. В такой ситуации нередко помогает проведение регулировки, но если ремень сильно растянут, его следует заменить. При замене ремня гидроусилителя придется снимать также ремень генератора (который, в случае сильного износа, также можно заменить).

Инструкция по поэтапной замене

Поскольку такая проблема знакома многим владельцам данных транспортных средств, нелишним будет описать процедуру замены ремня кондиционера. Помимо этого также нужно правильно натянуть элемент на роликах, чтобы впоследствии не произошло его обрыва. Но как понять, что данный компонент пришло время заменить? На это есть несколько основных признаков:

• Первоначальным признаком необходимости замены является свист. Этот свист, как правило, появляется во время увеличенной загрузки электрических устройств и прочего оборудования машины.
• Если ваш авто оснащен специальным датчиком для выявления этой неисправности, то на панели приборов может загореться световой диод, оповещающий водителя о поломке в работе генератора.

Порядок работ по замене ремней двигателя Хендай Акцент

• Домкрат устанавливается под правое переднее колесо.
• Далее снимается защита картера двигателя.
• Открутить болты крепления шкива водяной помпы (4 шт.).
• Ослабить натяжение генератора головкой на 12.

• Демонтировать ремень генератора и установить на его место новый.
• Ослабить и открутить болты крепления насоса гидроусилителя (головку для снятия необходимо просунуть в отверстие шкива насоса).

• Заменить ремень ГУРа.
• Для замены ремня компрессора необходимо снять колесо и подкрылок.
• При помощи натяжного ролика ослабить натяжение, снять и заменить ремень.

На Хендай Акцент порядок замены ремней двигателя можно определить по мануалу. Работа по замене всех ремней занимает, как правило, от 6 до 8 часов. Нет строгих сроков замены ремней, обычно такие работы производятся после 60 тыс. км пробега или при появлении в системах постороннего шума, свиста, «шелеста». Также состояние ремней поможет определить визуальный осмотр – на деталях не должно быть трещин, растяжек, расслоений. При обнаружении подобных дефектов ремень следует менять.

Видео «Замена ремешка кондиционера своими руками»

Предлагаем вам ознакомиться с видео замены элемента своими силами на примере автомобиля Рено Логан.

Замена ремней двигателя на Хендай Акцент производится согласно регламенту, установленному производителем. Ремни могут меняться по отдельности или комплексно. Трудности, как правило, вызывает небольшое количество пространства под капотом, куда, при комплексной замене, необходимо установить три приводных ремня. Рассмотрим порядок замены ремней двигателя Хендай Акцент и разберем пошагово каждую процедуру.
