Замена пыльника поршня на заднем суппорте Hyundai Solaris

Инструменты:

Домкрат винтовой
Опорные стойки
Балонный ключ
Противооткатный упор (башмак)
Гаечный ключ накидной прямой 10 мм
Гаечный ключ накидной прямой 14 мм
Гаечный ключ рожковый 17 мм
Отвертка плоская средняя
Отвертка плоская средняя
Плоские плоскогубцы

Детали и расходники:

Поршень заднего суппорта (при необходимости) (58213-0U000)
Пыльник поршня заднего суппорта (58233-28300)
Сальник поршня заднего суппорта (58232-37000)
Емкость для тормозной жидкости
Шланг
Тормозная жидкость
Ветошь

В этой статье показано как заменить на автомобиле Хендай Солярис пыльник поршня на заднем суппорте.

1. Включите I передачу (переведите селектор автоматической коробки передач в положение «Р») и установите противооткатные упоры («башмаки») под передние колеса.

2. Ослабьте затяжку гаек крепления колеса.

3. Приподнимите заднюю часть автомобиля с помощью домкрата, как описано в этой статье.

4. Установите автомобиль на надежные опоры, и снимите колесо.

Предупреждение:

Ослабляйте и затягивайте гайки крепления колеса только на автомобиле, стоящем на земле.

5. Открутите задний суппорт Хендай Солярис и снимите колодки, как описано в этой статье.

6. Аккуратно нажмите на педаль тормоза, чтобы поршень вышел из цилиндра.

7. Немного открутите поршень и извлеките его из цилиндра.

Осмотрите поршень и цилиндр. Если на них есть глубокие царапины или другие повреждения, то деталь необходимо заменить.

8. Плоской отверткой подденьте и извлеките из цилиндра пыльник поршня.

9. Ножом аккуратно из цилиндра извлеките старый сальник поршня и установите новый сальник.

Сальник поршня Хендай Солярис.

10. Установите все снятые детали в порядке, обратном снятию.

При установке тормозных колодок необходимо максимально переместить поршень в цилиндр, как описано в этой статье.

11. Прокачайте тормозную систему. Прокачка тормозов Хендай Солярис описана в этой статье.

12. При необходимости доведите тормозную жидкость до нормы, как описано в этой статье.

В статье не хватает:

Фото инструмента
Фото деталей и расходников

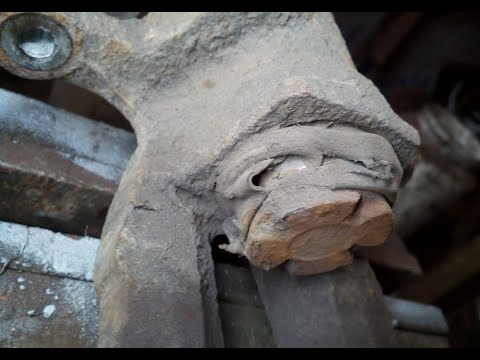

Видео:Замена пыльника на суппортаСкачать

Пыльник заднего суппорта хендай солярис

Ранее я уже писал о том, как производится замена колодок и смазывание направляющих колодок. В этом посту речь пойдет о замене пыльников и смазывание направляющих пальцев.

Предыстория
В прошлом посту по теме обслуживания тормозной системы я не писал о том, как производится замена пыльника и смазывание направляющих пальцев, т.к. в этих действиях не было необходимости. Но вот пришло время осветить и этот вопрос.
Причиной тому стал порвавшийся пыльник, который вполне мог стать в зимний период причиной серьезных проблем с тормозной системой.

О том, как добраться до направляющих пальцев, я писал ранее, поэтому приведу только фотографию с описанием деталей, о которых пойдет речь в этом посту:

Как видно на фотографии, чтобы заменить пыльник нам придётся извлечь направляющий палец.

Читайте также: Порядок работы цилиндров камаз 4310

Подготовка
Прежде всего нам нужны запчасти. Кроме того, что было указано в посту про замену колодок и смазывание направляющих колодок, нам нужно заказать замену вышедшим из строя деталям.
Для моделей 2013 г.в. могут понадобиться следующие детали (за предыдущие года выпуска и последующие ручаться не могу, т.к. всё написанное актуально для конкретного автомобиля):

— Направляющий палец переднего суппорта со втулкой (артикул 58162-2F300);
— Резиновая антивибрационная втулка направляющего пальца переднего суппорта (артикул 58168-4D500);
— Направляющий палец переднего суппорта без втулки (артикул 58161-2F300);
— Пыльник направляющего пальца переднего суппорта (артикул 58164-2E000).
— Верхний направляющий палец заднего суппорта (артикул 58221-4D500);
— Нижний направляющий палец заднего суппорта (артикул 58222-4D500);
— Пыльник направляющих пальцев заднего суппорта (артикул 58164-4D500).

Очевидно, что в моём случае поврежденный пыльник необходимо заменить, чтобы вернуть герметичность подвижной части тормозной системы. Т.к. это пыльник направляющих пальцев заднего суппорта, то его артикул 58164-4D500.

В постах драйвовчан видел, что по этому же артикулу могут прийти пыльники типа «папа-папа» вместо нужно нам «папа-мама», поэтому оригинальный вид правильного пыльника приведен ниже:

Я заказывал себе такой пыльник на сайте Autodoc по цене 117 р. (направление MOS). После получения новой детали можно приступать к демонтажу старого поврежденного пыльника.

Замена пыльника и смазывание направляющего пальца
Для демонтажа старого пыльника нужно снять пыльник с направляющего пальца и вытащить последний из направляющей. Пыльник сидит на буртике направляющего пальца довольно плотно, поэтому сначала лучше палец оттянуть, после чего стянуть пыльник и вытащить палец.

После извлечения пальца сам пыльник будет значительно проще извлечь из направляющей.

Для простого и быстрого отсоединения пыльника достаточно его сжать вблизи места крепления к направляющей и вытащить потянув в противоположную сторону. А вот и мой виновник «торжества»:

Как видно на фотографии выше, пыльник треснул, а значит без замены пыльника получить проблемы тормозной системы заднего правого колеса было бы лишь вопросом времени.

Теперь вернемся к направляющему пальцу. Первое, с чего стоит начать, — осмотр самого пальца и смазки на нём. Если на пальце нет следов повреждений и грязи, а в смазке не видно инородных примесей, то палец не нуждается в замене, достаточно лишь поменять смазку, очистив растворителем и/или обезжиривателем палец от старой смазки и намазав новую смазку тонким слоем на палец и внутреннюю часть пыльника.

Со смазками вопрос остается открытым. Для простых направляющих пальцев подойдет смазка VMPAuto MC 1600 или фиолетовый Permatex Ceramic Extreme (артикул 09973 — пакетик 5 г; артикул 24124 — 14 г / 2 пакетика по 4 г + 2 пакетика по 3 г; артикул 24125 — банка 236 мл), он же Slipkote 985 ceramic DBC grease.

Читайте также: Стол из блока цилиндров v12

Однако ещё раз обращаю внимание на то, что смазки VMPAuto MC 1600 и Permatex Ceramic Extreme не подходят для направляющих пальцев, на конце которых установлены антивибрационные резиновые втулки (т.е. это верхние направляющие пальцы передних суппортов). Причина проста — резиновая втулка от этой смазки разбухает и препятствует плавному перемещению пальца в отверстии направляющей колодок.
Для таких пальцев нужна либо смазка VMPAuto MC 1630, либо другие специализированные смазки. Такие как, например:

— Смазка для направляющих суппорта VMPAuto МС 1630 (артикул 1904, пакет 4 г; артикул 1902, пакет 4 г, в упаковке; артикул 1905, тюбик 30 г);
— Антискрипная паста для направляющих Liqui Moly Anti-Quietsch-Paste, красная (артикул 7656, пакетик 10 мл) — есть негативные отзывы о высыхании пасты через полгода и разбухании резинок;
— Смазка для тормозных узлов LUCAS-TRW PFG110 (артикул 32932966, пакет 5г; артикул PFG110, тюбик 25 г);
— Смазка для суппорта Seiken Rubber Grease CF301 (артикул CF301, тюбик 100 г, аналог Toyota Rubber Grease);
— Смазка направляющих тормозного суппорта Toyota Rubber Grease/Lithium Soap Glycol Base Grease, розовая (артикул 08887-01206, тюбик 100 г);
— Смазка направляющих тормозного суппорта Toyota Rubber Grease, розовая (артикул 08887-83010, тюбик 100 г) — предположительно, усовершенствованная замена 08887-01206;
— Смазка для тормозных узлов Huskey Slipkote 220-R Silicone Disc Brake Caliper Grease and Noise Suppressor (артикул 72983, тюбик 85 г);
— Смазка для тормозных узлов Huskey Slipkote 211 Silicone Disc Brake Caliper Grease and Noise Suppressor (артикул 211, пакет 10 г; артикул 21196-02 тот же пакет 10 г, но по более высокой цене) — новая смазка, подходит для смазывания пальцев, не портит резину.

Далее, после смазывания можно приступать к обратной сборке. Собирать тормозную систему лучше начиная с пыльника.

Пыльник вставляется в направляющую без пальца, т.к. вместе с пальцем сделать это будет крайне затруднительно и потребуется использование какого-либо твердого острого предмета для вталкивания пыльника в отверстие, что может повредить пыльник.
После установки пыльника можно вставлять направляющий палец, и останется лишь плотно вжав его в пыльник натянуть кромку последнего на буртик направляющего пальца. Для лучшего распределения смазки можно несколько раз прокачать направляющий палец, после чего устанавливать суппорт и закручивать фиксационные болты.

Обратите внимание, чтобы избежать повреждения пыльника и прокручивания направляющего пальца при закручивании фиксационного болта, ключом на 17 удерживаем головку пальца, а ключом на 14 закручиваем болт фиксации суппорта против часовой стрелки (отраженное положение резьбы).
В итоге получим готовый результат такого вида:

Осталось только повесить обратно колесо и прокачать педаль тормоза.

Читайте также: Как разобрать гидравлический цилиндр от трактора

На этом всё. Желаю вам успехов в самостоятельном обслуживании автомобиля!

ВНИМАНИЕ ВСЕМ КТО ПЛАНИРУЕТ ЗАМЕНИТЬ ЗАДНИЕ НАПРАВЛЯЮЩИЕ С ПЫЛЬНИКАМИ: ПЫЛЬНИКИ ПОД АРТИКУЛОМ «581644d500» НЕ ПОДХОДЯТ ДЛЯ СОЛЯРИСА, ИДЕАЛЬНО ВСТАЛИ ЭТИ — «581643m000»

Так как постоянно подклинивали задние суппорта и начали передние, решил потихоньку перебрать суппорта. Начал с направляющих, затем заменил передние поршни с пыльниками и сальниками, а потом и задние. Так же замене подверглись тормозные диски и колодки.

Передние диски поменялись тяжко, особенно справа — винт обломался и остался в ступице, попытавшись высверлить ничего хорошего не вышло — была высверлена только сердцевина винта, резьба осталась в ступице. С помощью мечиков прочистили резьбу и вкрутили второй винт. Передние поршни были в норме, но раз уж купил, тоже сменил.
При замене задних дисков активно пользовались горелкой — побрызгали WD, нагрели с двух сторон и все спокойно открутилось. Задние поршни оказались ржавые + в самом суппорте оказалось довольно таки много грязи.

Для замены приобрел:
Набор для утапливания поршней — 1 301 руб
Горелка — 350 руб
Ударная отвертка — 631 руб
Корщетка — 62 руб

Так же потребовались:
головки на 10, 14 и 17
накидные ключи на 10 и вроде 14

Использовал следующие смазки:
WD-40 (для смазки винтов перед откручиванием и чистки ступицы) — 320 руб
Медная смазка (аэрозоль и тюбик) — 300 руб
ВМП 1630 (для направляющих, но думаю поменять на другую) — 252 руб
ATE (для поршней) — 665 руб

Артикулы:
Диски и колодки:
Nibk — pn0537 — 1 414 руб (передние колодки)
Nibk — pn0538 — 1 139 руб (задние колодки)
Brembo — 09c17111 — 3 702 руб (тормозные диски перед)
Brembo — 08c17210 — 2 390 руб (тормозные диски зад)

Передние суппорта:
Верхние направляющие — 581622f300 — 282 руб (за 2 шт)
Нижние направляющие — 581612f300 — 314 руб (за 2 шт)
Пыльники направляющих — 581642e000 — 684 руб (за 4 шт)
Поршни — 5811228300 — 470 руб (за 2 шт)
Сальники — 5811324000 — 264 руб (за 2 шт)
Пыльник поршня — 5811424000 — 82 руб (за 2 шт)

Задние суппорта:
Верхние направляющие — 582214d500 — 280 руб (за 2 шт)
Нижние направляющие — 582224d500 — 264 руб (за 2 шт)
Пыльники направляющих — 581643m000 — 584 руб (за 4 шт)
Поршни — 582130u000 — 1 638 руб (за 2 шт)
Сальники — 5823228300 — 202 ркб (за 2 шт)
Пыльник поршня — ИДУТ В КОМПЛЕКТЕ С ПОРШНЕМ
