Замена рабочего цилиндра сцепления хендай соната тагаз

Рабочий цилиндр сцепления Hyundai Sonata V с 2001 года

Обычно пользователи нашего сайта находят эту страницу по следующим запросам:
сцепление Hyundai Sonata V , регулировка сцепления Hyundai Sonata V , трансмиссия Hyundai Sonata V , коробка передач Hyundai Sonata V

5. Рабочий цилиндр сцепления

*Соединительный болт 25 Н ∙ м Пластина клапана Клапанная пружина Рабочий цилиндр Возвратная пружина Поршень Пыльник Шток Штифт Фиксатор Магистраль сцепления*

1. Снять шланг, диск клапана, пружину, шток и пыльник.

2. Удалить любые загрязнения из отверстия поршня рабочего цилиндра сцепления.

3. Извлечь поршень из рабочего цилиндра сцепления, подав сжатый воздух.

• Использовать ветошь для предотвращения выстреливания поршня из цилиндра и связанных с этим повреждений.
• Медленно подать сжатый воздух. Соблюдать осторожность, чтобы не допустить попадания жидкости гидропривода сцепления в глаза или на кожу.

Проверка технического состояния деталей рабочего цилиндра сцепления

1. Проверить отверстие рабочего цилиндра сцепления на наличие ржавчины и повреждений.

2. Нутромером измерить диаметр отверстия рабочего цилиндра сцепления в трех плоскостях (внизу, посредине и вверху) и заменить рабочий цилиндр сцепления в сборе новым, если зазор между поршнем и стенками превышает 0,15 мм.

1. Нанести тормозную жидкость DOT 3 или DOT 4 на стенки корпуса и наружные поверхности поршня и крышки поршня, после чего вставить поршень с крышкой в сборе в цилиндр.

2. Установить диск клапана, шток и пыльник.

При покупке книги в PDF

1. Вы сможете скачать книгу сразу же после оплаты.

2. Книга будет скачана в формате PDF, и Вы сможете загрузить ее на любое устройство.

1. Все книги идеального качества, так как мы работаем с издательствами напрямую.

2. Электронные книги ничем не уступают бумажным и являются их полным аналогом.

3. Офисы нашей компании представлены в Украине, России и Польше, вы всегда можете обратиться к нам по конкретному адресу.

4. Все оплаты на сайте максимально защищены и происходят с помощью мировых платежных систем.

1. Снять шланг, диск клапана, пружину, шток и пыльник.

2. Удалить любые загрязнения из отверстия поршня рабочего цилиндра сцепления.

3. Извлечь поршень из рабочего цилиндра сцепления, подав сжатый воздух.

• Использовать ветошь для предотвращения выстреливания поршня из цилиндра и связанных с этим повреждений.
• Медленно подать сжатый воздух. Соблюдать осторожность, чтобы не допустить попадания жидкости гидропривода сцепления в глаза или на кожу.

Проверка технического состояния деталей рабочего цилиндра сцепления

1. Проверить отверстие рабочего цилиндра сцепления на наличие ржавчины и повреждений.

2. Нутромером измерить диаметр отверстия рабочего цилиндра сцепления в трех плоскостях (внизу, посредине и вверху) и заменить рабочий цилиндр сцепления в сборе новым, если зазор между поршнем и стенками превышает 0,15 мм.

1. Нанести тормозную жидкость DOT 3 или DOT 4 на стенки корпуса и наружные поверхности поршня и крышки поршня, после чего вставить поршень с крышкой в сборе в цилиндр.

2. Установить диск клапана, шток и пыльник.

Книга не предназначена для продажи в Вашей стране.

Оформить заказ на бумажную версию этой книги Вы можете на сайте autoinform96.com.

Оплата товара и скачивание книги в электронном виде (формат PDF) производится на сайте.

Для этого надо найти интересующую Вас книгу и нажать на кнопку «Купить». Цена книги указана на кнопке.

Для удобства, цена на сайте для жителей России, Беларуси и Казахстана представлена в рублях.

Читайте также: Пропуски зажигания в 3 цилиндре приора 8 клапанная причины

Для жителей Украины в гривнах, а для всех остальных стран — доллары.

После нажатия на кнопку «КУПИТЬ» Вам откроется окно оплат, где можно выбрать платежную систему, с помощью которой можно оплатить выбранную книгу с помощью любой банковской карты (Visa, MasterCard, МИР и т.д.)

При нажатии на кнопку «Оплатить банковской картой» откроется платежная система Portmone с помощью которой проще всего совершить оплату.

Кроме этого, на сайте для оплаты представлены четыре платежные системы:

• Яндекс (оплата с любых банковских карт, аккаунта Яндекс Деньги, QIWI Wallet, терминалы и т.д.);
• Portmone (оплата с любых банковских карт, аккаунта Portmone);
• PayPal (оплата с любых банковских карт, аккаунта PayPal);
• WebMoney (оплата с любых банковских карт, оплата с кошельков WebMoney).

Оплата через Яндекс Кассу

После выбора оплаты через Яндекс запустится платежная система Яндекс Касса, где требуется выбрать удобный способ оплаты (банковская карта, QIWI, аккаунт Яндекс Деньги и т.д.)

После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.

Если у Вас банковская карта в валюте, которая отличается от рубля, то списание денег с карты произойдет по курсу Центрального банка России на момент совершения покупки.

Данный способ оплаты оптимально подойдет для жителей России, Казахстана и Беларуси.

Официальный сайт платежной системы Яндекс Касса https://kassa.yandex.ru

Оплата через Portmone

После выбора оплаты через Portmone запустится платежная система, где требуется выбрать способ оплаты банковская карта или аккаунт Portmone.

Цена в платежной системе Portmone пересчитывается в доллар по курсу Центрального банка той страны, где Вы находитесь.

Если у Вас банковская карта в валюте, которая отличается от доллара, то списание денег с карты произойдет по курсу Центрального банка Вашей страны на момент совершения покупки.

После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.

Официальный сайт платежной системы Portmone https://www.portmone.com

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Официальный сайт платежной системы PayPal https://www.paypal.com

Оплата через WebMoney

После выбора оплаты через WebMoney запустится платежная система, где требуется выбрать способ оплаты банковская карта или кошелек WebMoney.

Если у Вас уже есть кошелек WebMoney, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет кошелька WebMoney, и Вы хотите оплатить другим образом, Вам необходимо выбрать любой из способов, который предлагает WebMoney и осуществить оплату

После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.

Официальный сайт платежной системы WebMoney https://www.webmoney.ru/

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

На этой странице Вам необходимо указать свой e-mail, куда будет выслан доступ для скачивания книги.

Если Вы уже зарегистрированы на нашем сайте, то просто перейдите по ссылке личный кабинет.

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel.

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Читайте также: Цилиндр барабанного тормоза в разборе

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Замена рабочего цилиндра сцепления хендай соната тагаз

Сейчас этот форум просматривают: нет зарегистрированных пользователей и 5 гостей

[FAQ] ФОТО ОТЧЕТ-меняем рабочий цилиндр сцепления

Re: [FAQ] ФОТО ОТЧЕТ-меняем рабочий цилиндр сцепления

Сообщение iwan76 » 27 мар 2014, 22:03

Сообщение евгений007 » 28 мар 2014, 10:12

Вот тут глянь: http://mysonata.ru/trosa-pereklyucheniy . 14706.html . Вроде бы и схема и номера деталей есть.

Re: [FAQ] ФОТО ОТЧЕТ-меняем рабочий цилиндр сцепления

Сообщение iwan76 » 30 мар 2014, 19:04

Сообщение dezruptor » 31 мар 2014, 15:15

Жидкости нужно совсем чуть-чуть, даже не знаю сколько в мл.
Откачивай шприцом лишнее, заливай новое, прокачивай подливая пока не пойдет светлая-новая. Т.е. всё как всегда.

Сообщение dezruptor » 14 май 2014, 11:54

Сообщение евгений007 » 15 май 2014, 10:24

после замены, и прокачки может еще потребоваться регулировка педали сцепления, вот тут есть про это: http://mysonata.ru/hod-pedali-stcepleni . 0%B8%D0%B5
А так все интуитивно понятно.У себя оба цилиндра за час заменил и прокачал. Регулировка не потребовалась, я даже удивился.

[FAQ] ФОТО ОТЧЕТ-меняем рабочий цилиндр сцепления

Сообщение vartur » 23 июл 2016, 12:44

Подниму-ка чуток)) Поменял рабочий сцепления, залил новую тормозуху, а через некоторое время полез посмотреть на торм. жидкость, а она рыжего цвета и еще плавает мусор какой то))) промыл еще раз и залил новую жижу, тоже самое. Главный не менял не потеет и не течет, но он из пластмассы вроде не должен ржаветь))) может трубку заменить? сталкивался кто?

О вспомнил, поменял в мае того года и главный, проблема ушла, жижа стала нормального цвета и на тормозуху стала похоже))))

[FAQ] ФОТО ОТЧЕТ-меняем рабочий цилиндр сцепления

Сообщение Proximo_BK » 25 июл 2016, 08:31

Попробуй еще несколько раз залить новую жидкость. Может промоется само.

[FAQ] ФОТО ОТЧЕТ-меняем рабочий цилиндр сцепления

Сообщение aleks grig » 25 июл 2016, 09:32

Всем привет. Вчера заменил сцепление, педаль упала, стал качать — пошла грязная жижа. Пойду разбирать и мыть.

[FAQ] ФОТО ОТЧЕТ-меняем рабочий цилиндр сцепления

Сообщение aleks grig » 25 июл 2016, 13:38

При разборе внутри цилиндра можно все детальки промыть.

[FAQ] ФОТО ОТЧЕТ-меняем рабочий цилиндр сцепления

Сообщение vartur » 25 июл 2016, 17:58

[FAQ] ФОТО ОТЧЕТ-меняем рабочий цилиндр сцепления

Сообщение aleks grig » 25 июл 2016, 19:21

Отправлено спустя 12 минут 52 секунды:

Бывало такое, что новая деталь — рржавая, лучше разбери и посмотри внутри

Сцепление — снятие, проверка, установка

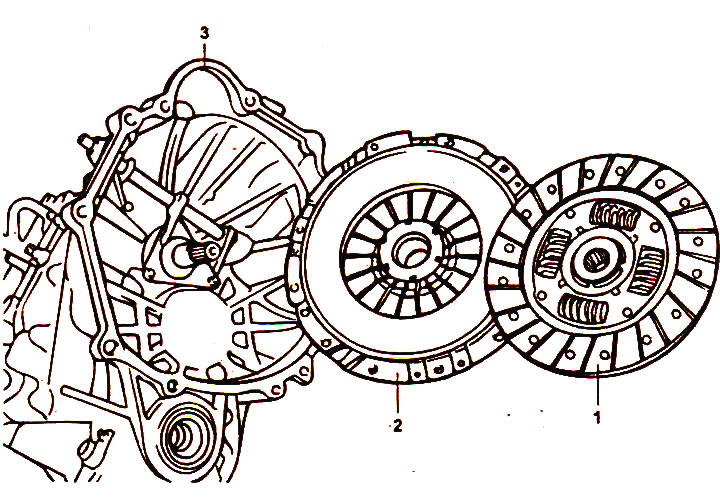

1 — ведомый диск сцепления, 2 — кожух сцепления, 3 — коробка передач.

Снятие

1. Отсоедините коробку передач от двигателя (см. главу «Механическая коробка передач»).

2. Снимите рычаг выключения сцепления.

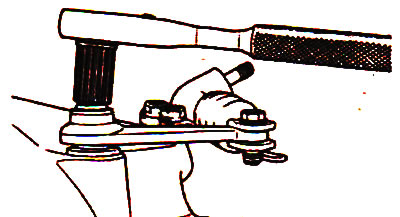

• а) Отверните гайку рычага выключения сцепления и снимите шайбу.

• б) Снимите штифт и стопорное кольцо с рабочего цилиндра привода выключения сцепления.
• в) Снимите рычаг выключения сцепления.

Примечание: невозможно снять коробку передач в сборе, не выполнив приведенные выше операции, так как кожух сцепления, выжимной подшипник и вилка выключения сцепления закреплены вместе.

3. Снимите рабочий цилиндр привода выключения сцепления (см. раздел «Рабочий цилиндр привода выключения сцепления»).

4. Снимите выжимной подшипник.

• а) Проверните выжимной подшипник в любом направлении для обнаружения замка стопорного кольца.
• б) Вставьте лапы съёмника под рифленую шайбу и разместите их по центру стопорного кольца.

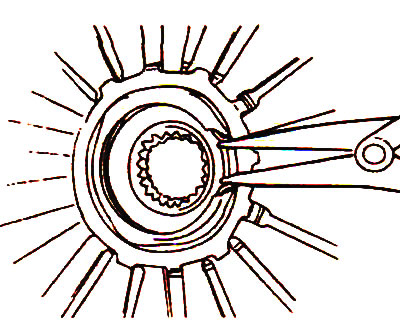

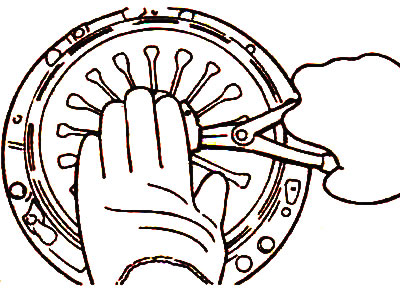

• в) Разведите концы стопорного кольца, нажимая на подшипник, как показано на рисунке.

Проверка

1. Проверьте кожух сцепления.

• а) Очистите картер сцепления от пыли с помощью пылесоса или ветоши. Не используйте для этой цели сжатый воздух. Проверьте отсутствие утечек масла через задний сальник коленчатого вала двигателя и передний сальник коробки передач. При наличии утечек выполните необходимый ремонт.
• б) Фрикционная поверхность нажимного диска должна быть изношена равномерно. Если какая-либо часть поверхности диска изношена чрезмерно, то нажимной диск был установлен неправильно.

Читайте также: Удлиненный шток рабочего цилиндра сцепления

Примечание: перед проверкой очистите фрикционную поверхность нажимного диска с помощью чистящего растворителя.

• в) Проверьте ровность поверхности нажимного диска с помощью угольника. Если неровность поверхности превышает допустимое значение, то замените нажимной диск.
• Предельно допустимое значение: 0,5 мм
• г) Проверьте концы лепестков диафрагменной пружины на отсутствие износа и симметричность взаимного расположения. Замените пружину, если присутствует значительный износ или разность взаимного расположения концов лепестков превышает предельно допустимое значение.
• Предельно допустимое значение: 0,5 мм
• д) Проверьте поверхность нажимного диска на отсутствие износа, трещин или обесцвечивания.
• е) Проверьте отсутствие ослабления заклепок крепления элементов кожуха и при необходимости замените кожух сцепления в сборе.

2. Проверьте маховик.

• а) Проверьте фрикционную поверх-ость маховика на отсутствие обесцвечивания, небольших повреждений, маленьких трещин и износа.
• б) Проверьте правильность установки трёх штифтов маховика.

3. Проверьте ведомый диск

• а) Проверьте фрикционную поверхность ведомого диска сцепления на отсутствие ослабления заклепок, неравномерного контакта, ухудшения технического состояния из-за задиров, загрязнения маслом или смазкой. Замените ведомый диск при наличии дефектов.

Примечание: не касайтесь ведомого диска сцепления грязными руками или перчатками. Замените ведомый диск сцепления, если его поверхность испачкана маслом или смазкой.

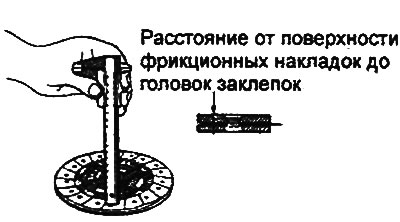

• б) Измерьте расстояние от поверхности фрикционных накладок до го-ловок заклепок ведомого диска сцепления и замените диск, если измеренная величина меньше предельно допустимого значения.
• Предельно допустимое значение: 0,3 мм

• в) Проверьте шлицы и демпферные пружины ведомого диска сцепления на отсутствие чрезмерного износа, люфта и повреждений. При наличии дефектов замените диск.
• г) Очистите шлицы первичного вала коробки передач и установите ведомый диск сцепления. Если ведомый диск сцепления перемещается не плавно или присутствует чрезмерный люфт, то замените диск сцепления и/или первичный вал коробки передач.

Диаметр (наружный / внутренний) накладок ведомого диска сцепления:

• для моделей до 2001 г.:
  • с двигателями рабочим объёмом:
    • 2,0 л: 215/145 мм
    • 2,4 л, 2,7 л: 225 / 150 мм

    Толщина ведомого диска сцепления (в свободном состоянии) по окружности накладок диска:

    • для моделей до 2001 г.:
      • с двигателями рабочим объёмом:
        • 2,0 л: 8,2-8,8 мм
        • 2,4 л: 8,4-9,0 мм

        4. Проверьте выжимной подшипник на отсутствие заедания, повреждений или постороннего шума при вращении. Также проверьте поверхность контакта выжимного подшипника с диафрагменной пружиной на отсутствие износа. При необходимости замените подшипник.

        Внимание: выжимной подшипник заполнен специальной смазкой. Не промывайте подшипник с помощью растворителя или масла.

        5. Проверьте вилку выключения сцепления.

        Если поверхность контакта вилки выключения сцепления с выжимным подшипником чрезмерно изношена, то замените вилку выключения сцепления в сборе.

        Установка

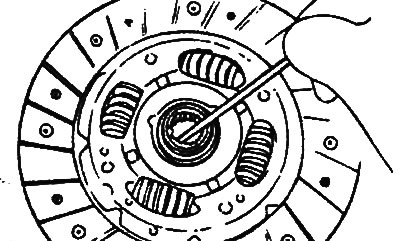

        1. Нанесите консистентную смазку на шлицы ступицы ведомого диска сцепления.

        • Смазка: CASMOLY L9508

        Внимание: будьте внимательны, не наносите чрезмерного количества смазки на каждую деталь при установке сцепления. Избыток смазки может стать причиной пробуксовки сцепления и рывков автомобиля при включении сцепления в начале движения.

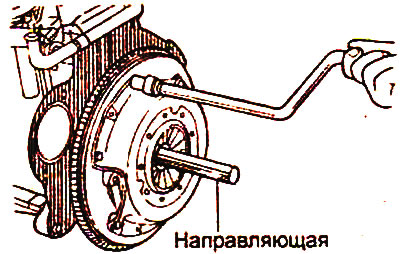

        2. С помощью специального инструмента установите ведомый диск сцепления на маховик.

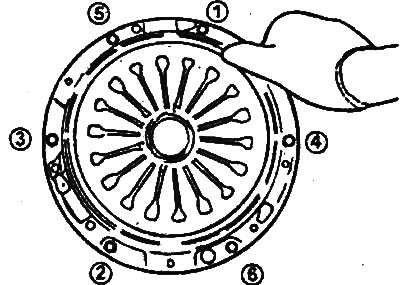

        3. Установите кожух сцепления в сборе на маховик и временно затяните болты крепления в диагональной последовательности в несколько проходов.

        • Момент затяжки: 15-22 Нм



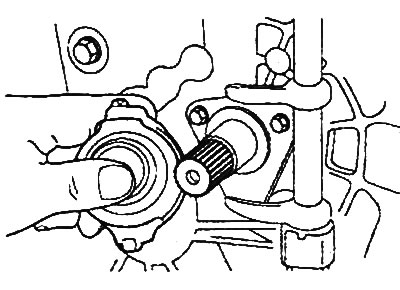

        4. Совместите выжимной подшипник с вилкой выключения сцепления и затем установите узел в сборе во втулку кожуха сцепления.

        Внимание: нанесите универсальную консистентную смазку или указанную ниже смазку на втулку подшипника и точки его контакта с вилкой выключения сцепления.

        • Смазка: CASMOL Y L9508



        5. Установите рычаг выключения сцепления в вилку выключения сцепления.



        6. Установите коробку передач в сборе на двигатель.

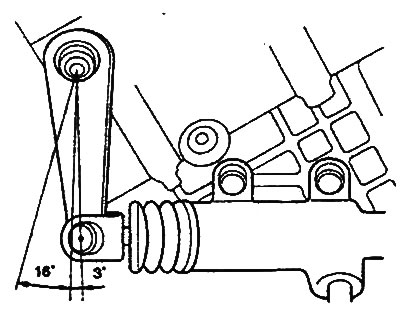

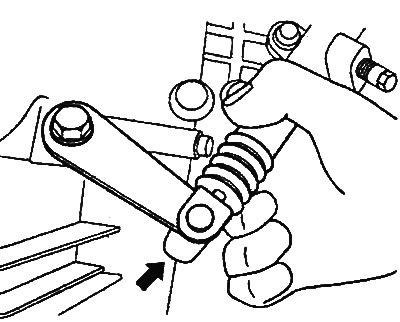

        7. Нажмите на рычаг выключения сцепления в направлении стрелки. Если при этом слышен щелчок, то выжимной подшипник и кожух сцепления совмещены правильно. Если узел в сборе не фиксируется в месте установки, то выполните операции начиная с пункта «1» снова. Рычаг выключения сцепления перемещается в диапазоне 3° или меньше.



        Если рабочий диапазон рычага более 3°, то выжимной подшипник и кожух сцепления совмещены неправильно. Нажмите на рычаг выключения сцепления в направлении стрелки ещё раз.
