Замена рабочего цилиндра сцепления ваз 21213

Видео:НИВА замена рабочего цилиндра сцепления.Скачать

Замена сцепления на ниве без помощника, в одно лицо.

Видео:Нива. Замена рабочего цилиндра сцепления 21213Скачать

Замена сцепления на ниве

Сразу после нового года, 7 января я наконец-то поменял сцепление на ниве, заодно сменил главный и рабочий цилиндры сцепления. Замена сцепления на ниве и на моноприводе совершенно разные по трудоемкости задачи. Я свое сцепление менял два дня, правда попутно сделав еще много чего. Крайне желательно позвать друга на помощь. Мне удалось все сделать одному, но в следующий раз постараюсь делать это с помощником.

Итак, начинаем наш нелегкий путь. Замена сцепления на ниве в полтора раза более заморочистое занятие, чем на обычном кредито-переднем приводе. У Нивы есть еще раздаточная коробка и два карданных передачи, все это прикручено между собой и к КПП. На фото видно, что передний кардан уже снят.

Живописный вид на раздатку, далее РК. В принципе до конца откручивать задний кардан смысла нет. Просто открутить от флянца РК и отложить в сторону. Как на фотографии.

Помниться в том году немного писал про промежуточный вал. Он стал причиной схода с трофи-рейда на первомайке. На фотографии новый промвал для 21213 — шрусовый, одна часть его по сути стандартная «граната». Крестовинный старого образца в магазинах не найти, что печально. Есть на разборах и вроде слышал, что делают неоригинал. Сходу не купил, ездить было надо, взял опять стандартный. Его особенность, что при повреждении обездвиживается автомобиль. На крестовинном старом промежуточном вале, по рассказам людей можно как-то медленно доехать до места ремонта.

Для того, чтобы снять РК, необходимо сверху освободить рычяги блокировки и пониженной передачи. Для этого снимается весь кожух МКПП. Кожух на больших саморезах, под крестовую отвертку. Под кожухом, прямо из салона видим бублик промвала.

Дальше спускаемся под машину и откручиваем опоры раздатки. Но перед этим шилом, ножницами, чем-то острым обводим положение опор относительно дна. На фото видно след вокруг шпилек — это вот он и есть — метки. Нужно, чтобы поставить раздатку в такое же положение, когда будем ставить ее назад. Трещеткой на 13 с длинной головкой откручиваем гайки со шпилек, 4 штуки по две на каждую опору. Дальше потребуется помощник или собственная дурь. Хватаем раздатку и аккуратно, чтобы не повредить шпильки снимаем ее. Одна из самых противных проблем у старых нив — как раз шпильки раздатки. Если она отломиться, сгниет, у нее слижет резьбу — раздатку закрепить нормально будет затруднительно. Пойдут — шумы и вибрации. Поменять шпильку можно высверлив ее из салона. Мне так и пришлось сделать, но вставленный болт теперь надо откручивать удерживая его и в салоне и под низом машины. Ну да — надо приварить, согласен. Весной доделаю.

Далее будем снимать коробку передач. На фото на нас смотрит флянец вала кпп, к которому прикручивается промежуточный вал между РК и КПП. Сам процесс снятия я не заснял, так как снимал один и пачкал руки, фотографировать было неудобно. Колокол КПП прикручен к блоку двигателя четырьмя болтами. Вроде на 17 или на 19 — не помню, да и не особо важно. Главное, что нужны головки с удлинителями, так просто до них не добраться. Первый раз кажется сложно, но на самом деле надо просто трещетку с хорошим удлинителем.

А это снятая раздатка, уложена по ближе к заднему мосту, чтобы не мешалась

Сняв КПП примеряю на нее подшибник.

Диск сцепления из родного комплекта. Конечно правильнее поставить сцепление от Шеви Нивы. Родное сцепление 21213 это мутант из запчастей классики и восьмерки. Сцепление от 2123 имеет неоспоримые преимущества — вдвое-втрое долговечнее, мягкое, диск больше в диаметре и площадью. Но и цена в два раза дороже.

Пришла пора установить все на маховик. На фото все уже прикручено. Тем, кто самостоятельно меняет сцепление первый раз необходимо знать, что для центровки диска и корзинки необходимо использовать первичный вал кпп. Его можно взять из коробки передач, разобрав ее и отпилив болгаркой. Конец первичного вала торчит из колокола, куда надевается подшибник. Без этой приспособы прикрутить симметрично диск сцепления внутри корзинки сложно. Но можно, используя подходящий по диаметру металлический прут или что-то такое. Криво установленное сцепление не даст вам прикрутить коробку к двигателю. Кривовато установленное заставит материться самыми грязными фразами в процессе стыковки кпп к движку :). Поэтому первичный вал для центровке крайне желателен

Читайте также: Черчение аксонометрическая проекция цилиндра

Кстати, все же у меня то пованивало, то глючило сцепление вовсе не из-за усталости диска сцепления. Я достал его, а он гад живехонький! Еще бы походил. Подшибник шелестел, но тоже бы проездил. Мог я просто ГЦС и РЦС обновить, систему прокачать, и проходило бы оно до лета, а там уже полная замена, всего что напрашивалось.

Вернемся к КПП. Почистил вилку с колоколом от грязи, поставил новый выжимной подшибник. Далее установка в обратном порядке. Самое трудное в одно лицо состыковать коробку с движком. Тут несколько советов — как можно точнее прикрутить сцепление. Воткнув первичный вал в центр маховика, зафиксируйте хвост коробки, подложите брус какой-то. Далее с помощью такой то матери немного покачивая кпп из стороны в сторону пропихиваем ее ближе к двигателю. Как только болты, крепящие кпп к движку начинают чуть-чуть достовать — победа близка. Притягиваем КПП к движку, с помощью болтов. Тут надо следить за перекосом. Когда один болт чуть прикрутиться к блоку, надо шатая коробку выставить ее как можно ровнее, и попробовать наживить болт крепления по диагонали. На практике конечно не все так гладко, но поставить можно. Я на ниве вообще первый раз в жизни сцепление менял, и ничего, вроде получилось.

Видео:Провалилась педаль сцепления, определяем поломку главный или рабочий цилиндр сцепленияСкачать

замена рабочего цилиндра сцепления нива

Главный и рабочий цилиндр сцепления тоже могут стать причиной больших неприятностей. У меня потекший рцс давал эффект залипания сцепления. Иногда не получалось выключить передачу, иногда включить. Снимаем передний кардан, у нас он уже снят. Видно флянец переднего редуктора, т.е. если бы кардан был на месте, открутить рцс было бы нереально. Болты 13, две штуки. Желательно сфотографировать само крепление, как оно стояло. А то потом (через шесть часов) я его и в руках кручу и вспомнить не могу, как оно стояло.

Цилиндр весь в соплях, видно, что сдох. Код для покупки нового 2101-1602515

Все, цилиндр снят, новый стаится в обратном порядке. Но я сначала еще и главный поменял, он идет выше по шлангу.

Протягиваем тросик сцепления

На Ниву стараюсь покупать все заводское, от лада-имидж в сине-белых коробках. Новые рабочий и главные цилиндры.

Видео:Как сделать легкую педаль сцепления на классикуСкачать

замена главного цилиндра сцепления нива

Итак главный цилиндр сцепления классики. Код запчасти — 2101-1602615

Открутить цилиндр элементарно — отворачиваем справа и слева и готово. Хотя бывает проблемка со снятием — закисает штуцер на первом патрубке.

Вот теперь ГЦС на месте. Теперь надо прокачать систему, закачав новую тормозную жидкость. Качать лучше с напарником естественно. На этом замена сцепления на ниве завершено, можете расходиться ?

Видео:Прокачка сцепления, несколько способов.Скачать

Внезапно уместилась длинная АКБ

Маленькая приятность — длинная АКБ, которую покупал на форд, уместилась на штатное место. Просто радость какая-то, хотел поболгарить, а там номерной элемент. У нивы вин рядом с аккумулятором.

Видео:Как я менял рабочий цилиндр сцепления на ВАЗСкачать

5 thoughts on “ Замена сцепления на ниве без помощника, в одно лицо. ”

Както менял на уазике рабочий,но стало тугим сцепление . я снял и при сравнении старого с новым заметил разницу в пропускных отверстиях от шланги , у нового оно было меньше. после того как рассверлил вернулась прежняя мягкость на педали

Поменял сцепление и пошла вибрация на холостых может где-то есть метки менял только диск

Видео:замена рабочего цилиндра сцепление нива21214Скачать

Рабочий цилиндр сцепления — замена

На автомобилях до 2009 г.

Устанавливаем рабочий цилиндр в обратной последовательности. Прокачиваем гидропривод .

На автомобилях после 2009 г.

Работу проводим на смотровой канаве или эстакаде.

Накидным ключом или головкой «на 13» отворачиваем два болта крепления кронштейна рабочего цилиндра к картеру сцепления.

Снимаем кронштейн, рабочий цилиндр с толкателем и прижимную пластину цилиндра.

Обратите внимание — прижимная пластина установлена выпуклой стороной к цилиндру.

Вынимаем из цилиндра толкатель.

Если защитный чехол поврежден, заменяем его новым.

Ключом «на 17» ослабляем затяжку нижнего наконечника шланга и, вращая рабочий цилиндр, отворачиваем его от шланга.
В случае вытекания жидкости из привода, подставьте ёмкость.

Соединение шланга и цилиндра уплотнено медной шайбой. Не потеряйте её.

Устанавливаем рабочий цилиндр в обратной последовательности.

Если при установке рабочего цилиндра шланг оказался чрезмерно закручен, необходимо ослабить затяжку штуцера трубки подвода жидкости в верхнем наконечнике шланга. Затем поворотом верхнего наконечника шланга необходимо устранить перекручивание шланга и затянуть штуцер. Прокачиваем гидропривод сцепления.

Видео

Видео:Замена главного цилиндра сцепления Нива 21213 .Скачать

Разборка, контроль, ремонт и сборка главного и рабочего цилиндра сцепления

Видео:ВАЗ 2101-2107 замена рабочего цилиндра сцепления. Как заменить рабочий цилиндр сцепления ВАЗ 2101-07Скачать

Главный цилиндр

Выверните пробку 3 (рис. 3-8), снимите защитный резиновый колпачок 7 и стопорное кольцо 8. Это позволит вынуть из корпуса цилиндра поршень 9, уплотнительное кольцо 10, плавающий поршень 11 с уплотнительным кольцом и возвратную пружину 12 поршня.

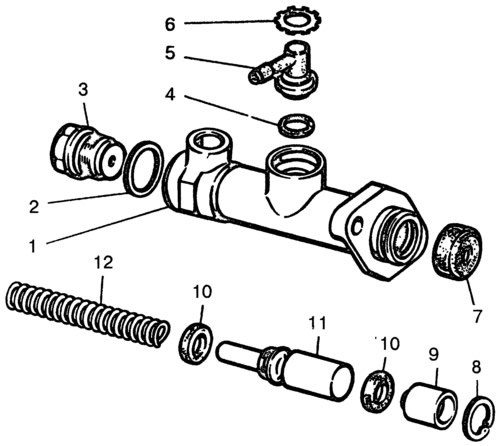

Рис. 3-8. Детали главного цилиндра:
1 — корпус; 2 — уплотнительная прокладка; 3 — пробка; 4 — прокладка; 5 — штуцер; 6 — стопорная шайба; 7 — колпачок; 8 — стопорное кольцо; 9 — поршень толкателя; 10 — уплотнительное кольцо; 11 — поршень главного цилиндра; 12 — пружинаю

Зеркало цилиндра и наружная поверхность поршня не должны иметь повреждений и рисок. Внутренний диаметр цилиндра должен быть в пределах 19,035-19,075 мм.

Проверьте состояние возвратной пружины поршня и замените ее, если она потеряла упругость.

Замените уплотнительные кольца. Проверьте защитный колпачок на заднем конце цилиндра и, если колпачок поврежден, замените его новым. Перед сборкой аккуратно очистите и промойте детали тормозной жидкостью. Не допускайте попадания на детали минерального масла, бензина, керосина или дизельного топлива, так как от этих веществ разбухают резиновые уплотнители.

После проверки всех деталей соберите главный цилиндр в порядке, обратном разборке; при этом все детали цилиндра смазывайте тормозной жидкостью или жидкостью для консервации НГ-213.

Видео:ЗАМЕНА РАБОЧЕГО ЦИЛИНДРА СЦЕПЛЕНИЯ ВАЗ 2107Скачать

Рабочий цилиндр

Выверните пробку, снимите защитный резиновый колпачок 3 (рис. 3-9) вместе с толкателем 4, выньте поршень и разберите его, предварительно сняв стопорное кольцо 11.

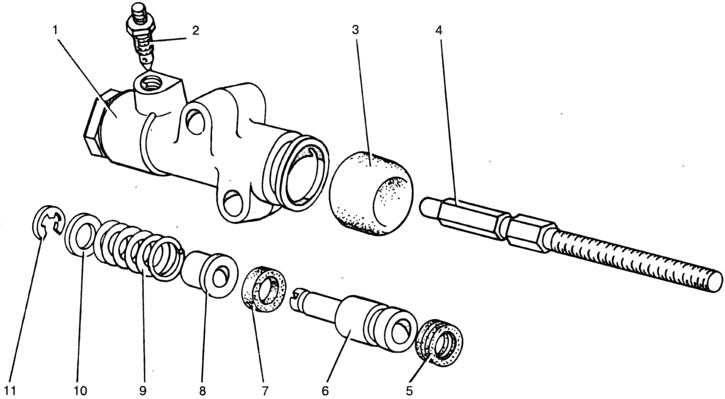

Рис. 3-9. Детали цилиндра привода выключения сцепления (рабочего цилиндра):
1 — корпус; 2 — штуцер; 3 — колпачок; 4 -толкатель; 5 — уплотнительное кольцо; 6 — поршень; 7 — уплотнительное кольцо; 8 — тарелка; 9 — пружина; 10 — шайба; 11 — стопорное кольцо.

После разборки аккуратно промойте и проверьте все части, как это указано для главного цилиндра. Не допускается установка деформированного толкателя.

После проверки приступите к сборке (порядок — обратный разборке), смазывая детали тормозной жидкостью.

Видео:Ремонт рабочего цилиндра сцепления Нива Шевроле (рем.ком)Скачать

Замена рабочего цилиндра сцепления ваз 21213

Видео:Правильный рабочий цилиндр сцепления РЦС на Ниву/Шниву 2123. Ставить или нет? Жду ваших советов.Скачать

Рабочий цилиндр сцепления — замена

На автомобилях до 2009 г.

Пассатижами вынимаем шплинт из отверстия в толкателе.

Головкой «на 13» отворачиваем два болта крепления рабочего цилиндра к картеру сцепления.

Ключом «на 22» поворачиваем цилиндр за пробку корпуса, удерживая ключом «на 17» наконечник шланга.

Разъединяем рабочий цилиндр и шланг – соединение уплотнено медным кольцом.

Устанавливаем рабочий цилиндр в обратной последовательности. Прокачиваем гидропривод .

На автомобилях после 2009 г.

Работу проводим на смотровой канаве или эстакаде.

Накидным ключом или головкой «на 13» отворачиваем два болта крепления кронштейна рабочего цилиндра к картеру сцепления.

Снимаем кронштейн, рабочий цилиндр с толкателем и прижимную пластину цилиндра.

Обратите внимание — прижимная пластина установлена выпуклой стороной к цилиндру.

Вынимаем из цилиндра толкатель.

Если защитный чехол поврежден, заменяем его новым.

Ключом «на 17» ослабляем затяжку нижнего наконечника шланга и, вращая рабочий цилиндр, отворачиваем его от шланга. В случае вытекания жидкости из привода, подставьте ёмкость.

Соединение шланга и цилиндра уплотнено медной шайбой. Не потеряйте её.

Устанавливаем рабочий цилиндр в обратной последовательности.

Если при установке рабочего цилиндра шланг оказался чрезмерно закручен, необходимо ослабить затяжку штуцера трубки подвода жидкости в верхнем наконечнике шланга. Затем поворотом верхнего наконечника шланга необходимо устранить перекручивание шланга и затянуть штуцер. Прокачиваем гидропривод сцепления.

Видео:НИВА 21214 Legend Сцепление. Переход с Валео на ЧугунСкачать

Снятие, замена, установка главного и рабочего цилиндров гидропривода сцепления

Справочник

Метки

Снятие, замена, установка стабилизатора поперечной устойчивости

Снятие, замена, установка ремня привода ГРМ

Снятие, замена, установка пружины амортизатора задней подвески

Осмотр, проверка рулевого управления

Снятие, замена, установка коленвала и его вкладышей

Симптомы: плохо работает сцепление, следы рабочей жидкости на корпусах цилиндров выключения сцепления.

Возможная причина: неисправен главный или рабочий цилиндр гидравлического привода выключения сцепления.

Инструменты: набор гаечных ключей, набор головок, набор отверток, пассатижи.

Для того чтобы осуществить замену главного цилиндра гидравлического привода выключения сцепления, выполните следующие операции:

1. Отсоедините минусовой провод от аккумуляторной батареи.

2. Осушите бачок гидравлического привода выключения сцепления, используя резиновую грушу или же медицинский шприц.

Видео:Как заменить рабочий цилиндр сцепления ВАЗ 2107.+ Регулировка свободного хода вилки.Скачать

Цилиндр сцепления ВАЗ 2123, 21214, 2131 рабочий

Уважаемые покупатели, во избежание ошибок при отправке рабочего цилиндра сцепления, в строке «Комментарий» указывайте модель и год выпуска вашего автомобиля.

Основными составными частями в гидравлической системе являются цилиндры. Они называются главный и рабочий цилиндр сцепления ВАЗ 2123, находиться под постоянной нагрузкой и прямо влияют на безопасность движения.

Особенностью рабочего цилиндра сцепления 2123 является высококачественный корпус из алюминиевого сплава со специальной конструкцией поршня и уплотнительных манжет.

Рабочий цилиндр привода сцепления предназначен для обеспечения передачи усилия от педали на выжимную вилку механизма сцепления, через шток главного цилиндра к рабочему цилиндру, соединенных между собой трубкой высокого давления.

1 — муфта выключения сцепления; 2 — шаровая опора; 3 — вилка выключения сцепления; 4 -чехол вилки выключения сцепления; 5 — болт крепления кронштейна; 6 – кронштейн

Кронштейн ВАЗ 2123 рабочего сцепления Арт. 2123-1602492
; 7 — рабочий цилиндр; 8 — штуцер для прокачки
При нажатии на педаль, в действие приводиться шток главного цилиндра, на конце которого установлен поршень с масло-бензо-стойкой манжетой. Поршень передает давление на гидравлическую жидкость, тем самым обеспечивая воздействие, которое передается по трубке на поршень рабочего цилиндра. Он гидравлическое усилие преобразовывает в механическое движение вилки выключения, которая в свою очередь передвигает выжимной подшипник, который и выжимает диск сцепления ВАЗ 2123.

Видео:Сцепление, рабочий цилиндр, замена пыльника, советы в процессе.Скачать

Устройство

Устройство узла ничем не отличается от установленных на других моделях машин АвтоВАЗа. Рабочий цилиндр сцепления (РЦС) состоит из следующих частей:

• Корпус.
• Штуцер для прокачки жидкости.
• Поршень с тарелкой и уплотнительными кольцами.
• Толкатель.
• Пыльник (колпачок).
• Шайба.
• Пружина.

РЦС установлен рядом с вилкой и работает следующим образом:

• Водитель выжимает педаль.
• Толкатель смещает поршень главного цилиндра сцепления, увеличивая давление в магистрали трубопровода.
• Тормозная жидкость, которой заполнен гидропривод, выталкивает цилиндр и толкатель.
• Последний перемещает на вилку, которая нажимает на корзину сцепления и разрывает связь между ней и диском.

Когда водитель отпускает перестает давить на педаль, давление в системе падает и поршень с толкателем под действием пружины возвращаются в исходное положение.
Деталь имеет артикул 2123-1602510-01 и продается по цене от 600 рублей.

Видео:РЕМОНТ РАБОЧЕГО ЦИЛИНДРА СЦЕПЛЕНИЯ ВАЗ-КЛАССИКА.Скачать

Замена

Чтобы поменять цилиндр понадобятся тормозная жидкость, вороток с головкой на 13, гаечный ключ на 17. Порядок работы:

• Ключом на 13 открутить болты, крепящие РЦС к картеру сцепления.
• Отсоединить от машины пружину, кронштейн и сам рабочий цилиндр.
• Вынуть толкатель вилки.
• Демонтировать защитный чехол.
• Ключом на 17 открутить шланг гидропривода.

Установка РЦС выполняется в порядке, обратном снятию. После монтажа нового или восстановленного РЦС необходимо прока

Важно: если поврежден один лишь пыльник, достаточно заменить только его, не отсоединяя шланг. Артикул детали – 2123-1602518. Стоит пыльник от 45 рублей, но лучше покупать качественные запчасти по цене 140 рублей и выше.

Видео:Рабочий цилиндр сцепления ШниваСкачать

Снятие рабочего цилиндра гидропривода сцепления

Работу проводим на смотровой канаве или подъемнике.

Пассатижами вынимаем шплинт из отверстия в толкателе.

Головкой «на 13» отворачиваем два болта крепления рабочего цилиндра к картеру сцепления.

Ключом «на 22» поворачиваем цилиндр за пробку корпуса, удерживая ключом «на 17» наконечник шланга.

Разъединяем рабочий цилиндр и шланг – соединение уплотнено медным кольцом

Устанавливаем рабочий цилиндр в обратной последовательности. Прокачиваем гидропривод (см. Прокачка гидропривода сцепления)

Видео:рабочий цилиндр сцепленияСкачать
