Замена ролика натяжителя ремня генератора лада гранта 8 клапанов

Видео:замена ролика натяжителя ремня генератора грантаСкачать

Замена ремня привода генератора с натяжным роликом на Lada Granta

Инструменты:

• Гаечный ключ рожковый на 13 мм
• Гаечный ключ рожковый на 19 мм
• Гаечный ключ накидной прямой на 17 мм
• Ключ трещоточный
• Головка на 8 мм
• Отвертка плоская средняя

Детали и расходники:

• Ремень привода генератора
• Натяжной ролик ремня генератора

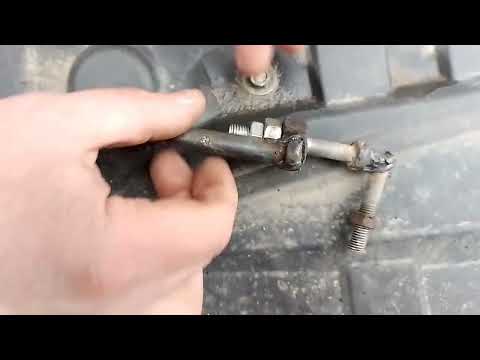

1. Ключом на 19 мм ослабьте затяжку контргайки на штоке натяжителя ремня генератора.

2. После этого необходимо ослабить натяжение ремня генератора, закручивая сам шток по часовой стрелке головкой на 8 мм. Тем самым происходит ослабление ремня.

3. Закручивайте шток до тех пор, пока он не ослабнет и будет свободно болтаться.

4. Затем открутите болт крепления штока натяжителя снизу ключом на 13 мм.

5. Вынув болт со втулкой и шайбой, поднимите натяжитель верх и положите его, как на фото ниже, чтобы он не мешал при замене ремня привода.

6. Затем освободите ремень со шкива генератора, приложив небольшое усилие.

7. Потом снимите ремень со шкива коленчатого вала.

8. Достаньте ремень привода генератора из моторного отсека.

9. При необходимости замены натяжного ролика, отверткой подденьте защитный колпачок ролика и снимите его.

10. Открутите болт крепления ролика ключом на 17 мм по часовой стрелке, так как резьба там левая, и снимите натяжной ролик.

11. Теперь снимите со старого ролика втулку и шайбу и установите их на новый ролик.

12. Установите все детали в обратном порядке и произведите натяжение ремня головкой на 8 мм, после чего зафиксируйте нужное положение контргайкой.

При усилии нажатия 10 кгс прогиб ремня должен составлять 10 мм. Так же нужно помнить, что после установки нового ремня через небольшой промежуток эксплуатации необходимо проверить его натяжение.

В статье не хватает:

В статье не хватает:

• Ремонт описан неправильно

Видео:Замена ремня генератора, натяжного ролика, натяжителя Калина 8 клСкачать

Lada Granta и Kalina: проверка и замена ремня привода вспомогательных агрегатов

Работу удобнее выполнять на смотровой канаве или эстакаде.

Видео:Замена ролика ремня генератора лада гранта 8 клапанный мотор с кондиционеромСкачать

Снимок 789

Видео:Lada Granta FL - замена ролика ремня генератора без регулировки натяжения на ролик с эксцентриком.Скачать

Снимок53252323

С целью улучшения визуального контроля снимаем пластмассовый кожух двигателя. Для проверки состояния ремня включаем пятую передачу в механической коробке передач, толкаем автомобиль (либо вращаем вывешенное колесо) и осматриваем ремень по всей длине. На автомобиле с автоматической коробкой передач снимаем правый грязезащитный щиток моторного отсека и, вращая коленчатый вал за болт шкива привода вспомогательных агрегатов, проверяем состояние ремня.

Читайте также: Клапан блокировки колес камаз

С любой из коробок передач возможен и следующий способ: мелом наносим метки на участки ремня и, включая стартер на короткие промежутки времени, проворачиваем коленчатый вал на небольшие углы. Осматриваем ремень по всей длине, контролируя по меткам пройденные участки.

На ремне не должно быть трещин, разрывов и отслоений резины от тканевой основы. Дефектный ремень необходимо заменить. Для этого со стороны моторного отсека…

Видео:Замена ролика натяжителя ремня генератора гранта flСкачать

2302-3-2-13-03 (Копировать)

Видео:Замена ремня генератора Лада Гранта без натяжителяСкачать

2302-6-01-03_cr

До сих пор мы показали операции, которые позволят при необходимости изменить натяжение ремня привода вспомогательных агрегатов. Но для замены ремня нам предстоит демонтировать правую опору силового агрегата, так как она проходит сквозь ремень.

Снизу автомобиля снимаем средний и правый грязезащитные щитки моторного отсека. Как это сделать, можно посмотреть в статье «Замена охлаждающей жидкости Lada Granta». Далее нам следует снять подкрылок правого переднего колеса или, освободив все крепления подкрылка в передней и средней его части, отогнуть подкрылок за тормозной диск колеса.

Вывешиваем и снимаем правое переднее колесо и освобождаем крепления подкрылка согласно схеме.

Видео:гранта, установка натяжного ролика на генераторСкачать

Сним777777777ок

Устанавливаем под поддон картера двигателя регулируемый по высоте упор так, чтобы он принял на себя вес двигателя.

Видео:ЗАМЕНА РОЛИКА РЕМНЯ ГЕНЕРАТОРА LADA GRANTA FL БЕЗ НАТЯЖИТЕЛЯ И С КОНДИЦИОНЕРОМСкачать

Снимокььь8888888888888

Итак, мы ослабили натяжение ремня привода вспомогательных агрегатов и теперь можем.

Видео:Замена натяжного ролика ремня кондиционера, генератора на Лада Гранта 1,6 16! Проблема не решена...Скачать

2302-3-2-13-04 (Копировать)

Новый ремень устанавливаем в обратной последовательности, обеспечивая требуемое натяжение ремня вращением ходового винта натяжного устройства.

Видео:LADA GRANTA FL Регулировка натяжки ремня генератора Замена ролика на регулируемыйСкачать

2302-3-2-13-05 (Копировать)

Внимание! Не перетягивайте ремень. Чрезмерное натяжение ремня приводит к преждевременному износу ремня и подшипников генератора.

Далее сборку осуществляем в обратной последовательности.

Видео:Ролик ремня генератора Granta FL - поиск альтернативы.Скачать

Советы мастеров по замене ролика ремня генератора на Ладе Гранте своими руками

Ролик-натяжитель ремня генератора (далее — НР) на Ладе Гранте установлен исключительно в комплектации «Люкс» с 16-ти клапанным мотором. Бюджетные 8-ми клапанные версии Лады Гранты: «Норма» и «Стандарт», не имеют ролика в штатной конструкции.

Нарушение момента натяжения ремня приводит к его обрыву. Многие автовладельцы «на глаз» определяют натяжение, что в большинстве случаев некорректно.

В СТО для этих целей используют специальные приборы, например, мультиметр. Который позволяет регулировать натяжение при помощи индикации вольтажа на «выходе» с аккумуляторной батареи АКБ.

С целью недопущения обрывов и деформации ремня, многие автомобилисты устанавливают натяжной ролик. Тот самый, который по умолчанию вмонтирован в комплектацию «Люкс».

О том, как это сделать на бюджетных моделях Лады Гранты и что для этого необходимо, рассмотрим детально на примере Лады Гранты «Норма» и «Стандарт».

Новый ролик

Новый ролик-натяжитель ремня генератора

Видео:Как установить ремень генератора без натяжителя на Гранте с кондиционеромСкачать

Порядок действий при самостоятельной замене ролика ремня генератора на Ладе Гранте

Необходимые инструменты, материалы:

• набор автоключей, головки, трещотка;
• ветошь, жидкость WD – 40;
• новый НР;
• смазка на графитовой основе;
• дополнительное освещение.

Приступаем к работе после того, как двигатель остыл, температура безопасная, что исключает получение ожога, травмы.

1. Помещаем машину на ровную платформу, можно смотровую яму.
2. Открываем капот, «сбрасываем» клеммы аккумулятора во избежание короткого замыкания в цепи.
3. Ключом на «13» отпускаем контргайку натяжителя, поддеваем, снимаем ремень генератора.

Читайте также: Клапан егр фольксваген т5 замена

Снимаем ремень

Отпускаем контргайку

1. Головкой на «10» выкручиваем три винта, снимаем крепление НР в сборе.

Водителю на заметку. Не все автомобилисты и мотористы согласны с приведенным способом, так как считают его трудоемким. Вместо этого отвинчивают центральную гайку — фиксатор ролика.

Отчасти приведенный способ менее затратный, однако, не учтен тот факт, когда крепление может быть повреждено, деформировано. В таком случае оно подлежит замене.

Снимаем крепление НР

1. Извлекаем НР в сборе, проводим дефектовку, осматриваем место крепления, роликовые подшипники.

На данном этапе важно определить возможные повреждения крепления. Если таковы имеются, то деталь подлежит замене, в противном случае устанавливаем только новый ролик с подшипником качения внутри.

1. Устанавливаем и привинчиваем НР в сборе, надеваем ремень, корректируем степень натяжения.

1. Запускаем мотор, проверяем исправность работы механизма.

Видео:Опять проблемы с Lada Granta. Опорный ролик ремня генератора.Скачать

Где находится роликовый натяжитель на Ладе Гранте

В модификации Лада Гранта «Люкс», а также кастомизированных «Норма», «Стандарт» роликовый натяжитель (далее — НР) установлен с торца мотора в нижней части. Расположение ролика ремня генератора на Ладе Гранте с кондиционером идентично.

Видео:Замена обводного ролика ремня генератора : LADA GRANTA FL 2020 г. Без снятия ремня генератора.Скачать

Неисправности, диагностика, устранение

Видео:LADA GRANTA FL Ролик натяжения ремня генератора взамен заводского без регулировкиСкачать

Причины поломок ролика ремня генератора Лады Гранты

• брак при изготовлении;
• нарушение условий эксплуатации владельцем технического средства;
• чрезмерное натяжение / ослабление РН;
• разгерметизация роликового подшипника, утечка смазки;
• подшипник заклинил;
• механическое повреждение извне, что повлекло деформацию РН.

Видео:самонатяжной ролик грм вместо простого на ВАЗ 8 клапановСкачать

Отличия замены ролика-натяжителя Лада Гранта в 8-ми и 16-ти клапанных моторах

Отличий в алгоритме замены ролика-натяжителя на Ладе Гранте в комплектации Норма, Стандарт, Люкс, при наличии оригинальных деталей, -нет.

Видео:гранта замена ремня генератора без натяжителяСкачать

Обзор цен производителей

Технические параметры ролика:

*цены актуальны состоянием на 26.10.2018 года.

Стоимость покупки комплектующих по отдельности:

• ролик: 450 – 500 руб.;
• ремень: от 300 руб.;
• кронштейн: 430 руб.;
• ось: 85 р.;
• натяжитель: 380 – 400 руб.;
• шпильки, втулки: 300;
• кронштейн — переходник под генератор: 2200 руб.

Видео:Натяжитель для ремня генератора лада грантаСкачать

Рекомендации по выбору и покупке

В процессе выбора деталей отдавайте предпочтение оригинальным, с заводскими каталожными артикулами. Полный перечень совместимых поисковых индексов указан в инструкции по эксплуатации техническим средством.

Читайте также: Как снять генератор приора 16 клапанов без кондиционера с гур

Иностранные аналоги имеют аналогичное качество, но стоимость на 10-15% выше. Окончательный выбор за владельцем машины.

Рекомендация мастера: 1118-104102013 оригинал Лада Гранта.

Видео:Замена ролика генератора. Одеть ремень генератора на 8кл без натяжителя. Лада гранта. FlСкачать

Адреса фирм, предоставляющих услуги по замене ролика

Видео:Замена РЕМНЯ ГЕНЕРАТОРА с НАТЯЖИТЕЛЕМ на автомобиле ЛАДА — ГРАНТА и КАЛИНА-2.Скачать

Отзывы

Вывод

Фактор брака при изготовлении деталей нельзя исключать, но многое также зависит от владельца авто. Часто нарушаются сроки проведения ТО. Водители экономят на обслуживании, покупают дешевые запчасти, на которые даже не распространяется гарантия.

Кто придерживается основных правил изготовителя по обслуживанию, безаварийно наезжают более 35000 км до замены.

Процесс самостоятельной замены ролика натяжителя ремня генератора не сложный, но требует внимательности.
