Замена шлангов главного тормозного цилиндра ваз 2107 (6 видео)

Добро пожаловать!
Тормозные шланги – это важная часть тормозной системы и экономить на них не в коем случае нельзя, да даже это глупо, много уже было случаев когда тормоза у автомобилей отказывали, многие думают что случается это в основном у грузовиков, с легковушками же редко такое происходит, на самом деле это глубокое заблуждение, просто легковой транспорт легче остановить чем грузовой, поэтому и аварий с легковушками намного меньше происходит (Ниже мы закрепили ролик, в котором отказала тормозная система у автомобиля), кстати одной из главных причин, выступают тормозные шланги, а так же главный тормозной цилиндр (Он по реже выходит из строя), шланги же рвутся время от времени и поэтому даже в книжках написано, что эксплуатировать автомобиль со шлангами которым более 3-х лет крайне не желательно, а всё потому что резина стареет и она сильнее подвержена деформации, в отличие от того, когда резина совершенно новая (Т.е. тормозные шланги заменены в автомобиле).

Примечание!
Для осуществления замены тормозных шлангов, понадобится: Специальный ключ, который мы Вам настоятельно рекомендуем купить, потому что гайки тормозных трубок со временем закисают и их практически нереально становится открутить обычным гаечным ключом, а со специальным ключом это сделать проще простого (Он указан красной стрелкой на фото ниже), кроме этого ключа, запаситесь хорошими тормозными шлангами, пассатижами, отвёртками и набором всевозможных ключей, в котором будут ключи «на 10», «на 14», «на 15», «на 17»!

Краткое содержание:

Где находятся тормозные шланги?
Всего шлангов три, два в передней части и один в задней, у Вас появится скорее всего вопрос, а почему один в задней части и два в передней (Нас просто часто об этом спрашивают), объясняем, в передней части от тормозных трубок сразу идут тормозные шланги (см. левое фото), когда в задней части это просто не нужно, там идёт чисто один тормозной шланг (см. правое фото) и он подсоединяется к тройнику на картере заднего моста и от этого тройника, уже исходят тормозные трубки которые и идут на оба задних колеса автомобиля.

Когда нужно менять тормозные шланги?
У любого автомобилиста бывают дни когда приходится под автомобиль под лазить загнав его на смотровую яму, а так же бывают случае снятия колёса (К примеру для его замены), так вот, когда соберётесь на яму ехать и когда под автомобиль снизу подлезете, обязательно взгляните на все три шланги, чем ни будь ещё и посвятите на них, они обязательно должны быть в хорошем состоянии и не иметь трещин и не в коем случае, тормозная жидкость через них не должна течь, если когда то приспичит снять одно или оба передних колеса, то тоже взгляните на тормозные шланги (Когда колёса передние сняты, к шлангам очень хороший доступ) они не должны иметь трещин, не должны течь и в общём деформации на них никакой быть не должно, но это всё визуально, понять же что шланг порвался можно только когда тормозной бачок опустеет и машина начнёт хуже тормозить, например у автомобиля порвался задний тормозной шланг, то сразу можете считать что задние тормоза не будут работать, тоже самое и с передним(и) шлангами, если он(и) порвутся, то только задние тормоза и будут работать, до таких последствий (Что тормозные шланги рвутся) старайтесь не доводить и меняйте тормозные шланги вовремя, если придерживаться рекомендациям книг и завода, то они говорят: «Тормозные шланги нужно менять после каждых 60 тыс. км пробега или через 3 года эксплуатации автомобиля, в противном случае они изнашиваются и резина у них стареет, в связи с чем она подвергается гораздо легче деформации и в конечном итоге резина попросту может лопнуть».

Читайте также: Нет компрессии во всех цилиндрах чери амулет

Содержание

Как заменить трос спидометра на ВАЗ 2101-ВАЗ 2107?
Как заменить тормозные шланги на автомобиле ВАЗ 2107
Назначение гибких патрубков
Конструкция устройства
Когда нужно менять шланги
Замена передних тормозных шлангов
Замена заднего тормозного шланга
🔥 Видео

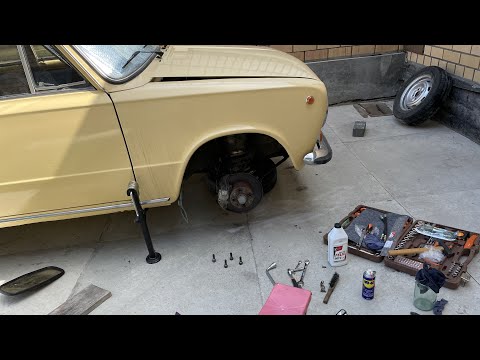

Видео:как поменять главный тормозной на классикеСкачать

Как заменить трос спидометра на ВАЗ 2101-ВАЗ 2107?

Примечание!
У тормозной системы есть контуры, на классике они располагаются поперечно друг другу, то есть задний тормозной контур (Оба задних колеса) и передний тормозной контур (Оба передних колеса), как мы уже говорили выше, если рвётся шланг заднего контура к примеру, то оба колеса задних перестают тормозить (Полностью контур выходит из строя) и наоборот, но мы не об этом, про прокачку тормозов пару слов хотим сказать, когда дело касается тормозной системы то и прокачка тормозов всегда затрагивается, для прокачки нужна тормозная жидкость поэтому ей заранее и запаситесь, ещё учитывайте те самые контуры тормозной системы, основываясь на них, при работе с передней частью (Например в передней части Вы тормозные шланги меняете) прокачивайте только её, при работе с задней часть (Например Вы задний тормозной шланг собрались поменять), прокачивайте именно задние колёса к передку можете даже и не приближаться, не забывайте об этом!

1. Начнём с передних тормозных шлангов, даже если они у Вас целы и не нуждаются в замене, не надо сразу листать дальше и искать информацию по замене заднего тормозного шланга (Она в пункте 2 дана), потому что шланги (Что передние, что задние) заменяются аналогично и прочтя этот пункт, Вы будете знать то, чего мы в пункте 2 не указали, ну что же начнём! Для замены шланга спереди, снимите колесо (Как снять колесо, читайте в статье: «Замена колёс в автомобиле») и выкрутите гаечным ключом болт который шланг к суппорту крепит (см. фото ниже), после чего выньте болт и на нём будут медные шайбы (Две, указаны красными стрелками), они должны быть заменены на новые, они играют роль неких уплотнителей и при установке старых (Обжатых шайб) не исключена вероятность того, что тормозная жидкость через то место куда шланг к суппорту подсоединяется польётся.

Примечание!
Во время работы, тормозная жидкость всё же чуть-чуть выльется из тормозного бачка, чтобы это было не существенно (Обязательно проделайте данную операцию), во время выкручивания болта который тормозной шланг к суппорту крепит пережмите его как это показано на фото 1, тем самым, когда шланг будет отсоединён из него выльется незначительная часть тормозной жидкость, вся она не выльется так как шланг пережат будет, после чего Вам будет нужно открутить тормозной шланг где он к тормозной трубке крепиться (Это уже другой конец шланга, более подробно как его отсоединить, читайте в пункте 2 чуть ниже) и после этого, шланг просто отсоединить будет нужно, но и здесь казус, когда шланг будет отсоединён из трубки потекёт тормозная жидкость, чтобы этого не произошло, заткните трубку чем ни будь, к примеру болтом подходящего диаметра или заглушкой, более подробно на фото 2 смотрите! (Если Вам не нужно это, пережимать шланг, затыкать отверстие, то просто берите резиновую грушу и с помощью неё заберите всю тормозную жидкость из тормозного бачка, но после замены шлангов, прокачать все 4-ре колеса в этом случае придётся и кстати, жидкость эту обратно не заливайте, она уже испорчена будет)

2. Переходим к снятию заднего тормозного шланга, он крепится точно так же как и передний, только в том месте где передний шланг к суппорту болтом крепится, задний же за счёт гайки прикручен (см. маленькое фото), но а другим концом, тормозной шланг точно так же как и передний крепится (Мы же в пункте 1 не описали процесс отсоединения шланга от тормозной трубки, а только описали как его от суппорта отсоединить), поэтому чтобы отсоединить шланг от тормозной трубки, её отвернуть будет нужно (Красная стрелка) но в то время когда ключом трубку крутить будете, удерживайте другим гайку шланга (Указана синей стрелкой) и как только трубка будет чуть-чуть ослаблена, пассатижами выньте стопорную скобу (Указана зелёной стрелкой) и отсоедините тормозной шланг от трубки, в обратном порядке шланги подсоединяются точно так же, когда работа будет завершена, залейте тормозную жидкость и прокачайте тормоза в автомобиле (Как прокачать тормоза, читайте в статье: «Прокачка тормозной системы на классике»), потом убедитесь что жидкость не откуда не течёт, по возможности устраните проблему.

Читайте также: Повышенная компрессия в одном цилиндре ваз

Дополнительный видео-ролик:
Посмотрите два видео-ролика, в которых наглядно показан процесс замены передних тормозных шлангов и заднего шланга (Про передние шланги верхний ролик, про задний, последний).

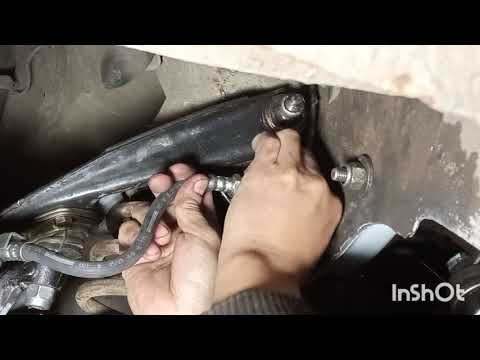

Видео:Замена штуцера на главном тормозном цилиндре ваз 2106Скачать

Как заменить тормозные шланги на автомобиле ВАЗ 2107

Для подачи тормозной жидкости от главного цилиндра к рабочим применяются не только стальные магистрали, но еще и резиновые шланги в конструкции автомобиля ВАЗ 2107. Если обнаруживается течь жидкости в местах соединения этих элементов, то понадобится провести замену тормозных шлангов на ВАЗ 2107. Сделать это не трудно, но новичкам будет полезно узнать инструкцию по замене этих элементов.

Видео:Замена штуцера на главном тормозном цилиндре ваз 2101-2107Скачать

Назначение гибких патрубков

Как работает тормозная система на автомобиле ВАЗ 2107, знают все водители. Принцип ее работы прост, и реализуется за счет набора деталей, который создают систему. Одним из важных деталей является гибкий резиновый шланг небольшой длины (подводка), соединяющий металлическую трубку (идущей от главного тормозного цилиндра) с рабочими цилиндрами (суппортами) каждого колеса. Всего на машине установлено три шланга, состоящие из резиновой оболочки, за счет которой и обеспечивается гибкость.

Почему в конструкции автомобиля нельзя обойтись без резиновых шлангов в тормозной системе? Колеса с кузовом соединены через подвеску, которая предназначена для сглаживания вибраций. Если не использовать резиновые шланги, то под действием постоянных нагрузок, испытываемых колесами, происходило бы их ускоренное повреждение.

Для изготовления гибких подводок применяется армированная резина, которая обладает повышенной устойчивостью к воздействию влаги и масел. В конструкции передних колес используется два гибких шланга, а на задних колесах только один. На передних колесах они соединяются напрямую с суппортами, а вот задняя их конструкция несколько отличается. С помощью гибкого соединителя обеспечивается подключение металлической трубки, идущей по заднему мосту к обоим задним цилиндрикам, к трубке на кузове авто.

Это интересно! Еще в конструкции тормозной системы ВАЗ 2107 присутствуют резиновые шланги, соединяющие расширительный бачок с главным цилиндром, однако их меняют редко, так как они практически не испытывают.

Конструкция устройства

В конструкции гибкого соединителя нет ничего сложного, как может показаться на первый взгляд, однако именно на этот элемент системы возложены большие нагрузки. Ведь это соединение не только испытывает постоянные вибрации при движении автомобиля, но еще и большие нагрузки в виде высокого давления. Чтобы шланг не стал причиной аварии, их необходимо регулярно менять, не дожидаясь полного износа. В среднем, срок их службы не превышает 3-4 лет.

Перед тем, как выявить необходимость замены устройства, рассмотрим его составные части:

Армированная резина — основание.
Фитинги, которые имеют по два пояса опрессовки, что сделано специально для предотвращения повреждения соединения при повышении давления. На одном конце фитинг имеет внутреннюю резьбу, а второй для передних колес — проушину с отверстием, а для задних — конусный наконечник с резьбой.

Самым слабым звеном такого соединителя является резиновое основание, которое под воздействием разных факторов, приходит в негодность.

Когда нужно менять шланги

Многие водители задумываются, как часто и когда нужно менять резиновые соединители. Все зависит от характера вождения и частоты эксплуатации автомобиля. Если водитель редко использует педаль тормоза, то шланги могут прослужить более пяти лет. Однако это вовсе не значит, что если машина не эксплуатируется, то соединители менять не понадобится. Негативному воздействию подвергаются подводки не только изнутри (от высокого давления), но еще и снаружи, когда на материал попадает вода, грязь, солнечные лучи, а также химические вещества.

Читайте также: Гидравлический цилиндр двухстороннего действия с насосом

Чтобы шланг не стал причиной развития аварийной ситуации на дороге, рекомендуется регулярно отслеживать состояние подводок. При замене колес (когда приходит сезон «зима-лето»), следует оценивать техническое состояние гибких шлангов. Признаками необходимости их замены являются следующие факторы:

Возникновение микротрещин — эти трещины обнаружить легко. Для этого нужно слегка пошевелить шланг рукой из стороны в сторону. Если микротрещины имеются, то следует сразу приступать к замене.
Если обнаруживаются мокрые пятна тормозной жидкости на резиновом основании, то значит уже пришла пора заменить соединители. Эксплуатировать далее автомобиль с такими признаками категорически противопоказано.
Если обнаруживается механическое повреждение целостности элемента. При таком случае из системы вытекает жидкость, и автомобиль полностью лишается тормозов.
Для обнаружения дефектов шланга понадобится снимать колеса или залазить под машину, чтобы оценить состояние задней подводки. Самый простой способ выяснить неисправность тормозной системы — это проверить уровень жидкости в расширительном бачке тормозной системы. Если уровень резко снижается, значит, есть повод провести диагностику системы и выявить причину ее исчезновения.

В любом случае, если вы сомневаетесь в необходимости замены шлангов, то лучше их заменить сегодня, нежели завтра попасть в аварию по причине отказа тормозной системы.

Замена передних тормозных шлангов

Замена передних тормозных шлангов на ВАЗ 2107 — эта процедура не трудная, и перед тем, как ее выполнять, необходимо откачать жидкость из расширительного бачка. Для выкачивания лучше воспользоваться резиновой грушей или шприцом. Перед началом выполнения работы, понадобится взять инструмент и приступать.

Для начала приступаем к снятию переднего колеса с нужной стороны. Снимаем переднее колесо для того, чтобы освободить доступ к шлангу.
Когда откроется доступ к подводке, нужно сначала металлической щеткой очистить места соединений, а затем обработать их смазкой WD-40 или аналогами.
Через 5-10 минут после обработки соединений смазкой, можно приступать к вывинчиванию фитингов. Для этого используется специальный ключ на 10 мм с прорезью.
Ключ имеет специальный стопор в виде болта, который завинчивается после того, как он будет надет на металлическую трубку.
Приступаем к ослаблению гайки кронштейна, для чего ключом на «17» нужно придерживать фитинг.
Как только соединительная муфта на металлической трубке будет ослаблена, можно вынимать спецключ и продолжить вывинчивание вручную.
После отсоединения шланга, на торцевую часть трубки нужно надеть резиновый пыльник, чтобы исключить попадание в систему пыли или воды.
Для освобождения второго конца фитинга из кронштейна, понадобится извлечь скобу пассатижами.
При помощи плоской отвертки следует выкрутить винт, которым выполняется прижим накладного кронштейна к суппорту. После этого можно демонтировать деталь.

После завинчивания второго фитинга, можно приступать к выполнению аналогичных действий, но на другом переднем колесе. На этом установка передних шлангов завершена, однако не торопитесь устанавливать колеса на место, так как понадобится выполнить процедуру удаления воздуха из системы (прокачка тормозов).

Замена заднего тормозного шланга

Очистить поверхность соединений.
Обработать места соединений смазкой.
Вывинтить муфту стальной трубы от фитинга.
Демонтировать скобу, которая фиксирует подводку.
Выкрутить второй фитинг из тройникового соединителя.
Выполнить установку нового заднего шланга.

По окончанию выполнения работ по замене всех трех тормозных шлангов на семерке, можно приступать к процедуре прокачки системы. Если замена выполняется самостоятельно, то для прокачки системы понадобится помощник. На этом процесс замены завершен, и после прокачки тормозов, можно продолжить эксплуатации автомобиля.
