Распиновка датчика скорости ВАЗ и схема подключения ДС

Датчик скорости – элемент электронной системы управления автомобиля. Именно от его показаний зависит, сколько топлива будет подаваться, сколько воздуха пойдет в обход дроссельной заслонки при движении на холостом ходу, каковы будут показания спидометра.

Датчик скорости автомобиля ВАЗ базируется на применении эффекта Холла, то есть с прибора на ЭБУ авто передаётся поток импульсов, частота которых пропорциональна величине скорости машины. Электроника авто анализируя поступающие данные подбирает необходимую частоту холостого хода и подает сигнал на прибор, регулирующий частоту холостых оборотов двигателя, который оптимизирует состав воздушно-капельной смеси поступающей в камеру сгорания, минуя заслонку дросселя.

За время прохождения расстояния длиной в один километр датчик скорости транслирует на ЭБУ свыше 6000 импульсов. Исходя из параметров временного анализа межимпульсных сигналов, бортовой компьютер передаёт данные на приборную панель, тем самым определяя показания спидометра.

Как и во многих других автомобилях, датчик скорости у ВАЗ находится в верхней части корпуса КПП, недалеко от щупа уровня моторного масла. Подобраться к нему можно с двух сторон: сверху, открыв капот и отсоединив адсорбер, и снизу, используя для удобства смотровую яму.

Видео:Замена штекера и датчика скоростиСкачать

Распиновка ДС 2109, 2110, 2112, 2114, 2115

Если разбираться с подключением датчика скорости, то есть следующая распиновка, которой следует придерживаться. При этом важно для понимания сути работы ДС изучить принципиальную схему датчика, которая прилагается к данной статье.

Заводской датчик скорости автомобилей ВАЗ изготавливается с некоторыми различиями по подсоединениям к колодочному разъёму. Разъём в виде квадрата используется в комплексах электроники фирмы Bosh. Разъём в виде круга используется в электронных системах типа Январь 4 и GM.

При подключении датчика следует выбирать приборы с такой оцифровкой контактной группы, как «-», «А», «+» (внутреннее обозначение на колодочных контактах) вместо цифровых обозначений типа «1», «2», «3». Кроме того, предпочтение необходимо отдавать устройствам со штоком металлического типа, т. к. штоки из пластмассы весьма недолговечны.

Видео:Замена датчика скорости на ВАЗ 2110, 2111 и 2112 своими рукамиСкачать

Как проверить датчик скорости ВАЗ

Вышедший из строя датчик спидометра в авто ВАЗ определяется просто — в таком случае перестает работать спидометр, также он может подавать какие-то признаки жизни, но демонстрировать при этом неправильную информацию.

При помощи трубочки, пассатижей или прочего подручного инструмента прокрутите ось датчика. При этом вы должны увидеть изменяющиеся показания вольтметра: чем больше скорость, тем больше напряжение (от 0,5 до 10 В). Если такого не произошло — датчик требует замены.

Видео:калина замена штекера датчика скоростиСкачать

Замена датчика скорости авто

Что касается его расположения — ищите ДС в подкапотном пространстве в непосредственной близости от выпускного коллектора. Честно говоря то место, где он установлен, идеальным никак не назовешь. Во время работы автомобиля, коллектор нагревается. Об него трутся провода датчика, что со временем приводит к появлению неисправностей, короткому замыканию. Потому специалисты рекомендуют первым делом качественно изолировать проводку, а также применить какие-то фиксаторы, чтобы провода не соприкасались с коллектором. Это существенно продлевает срок ее службы.

Если проверка показала, что ДС неисправен, нужно произвести его замену. Ремонт датчиков и им подобных мелких электронных устройств — дело неблагодарное. В гаражных условиях сделать это вряд ли получится и единственное, что можно предпринять — очистить контакты от окисления (бывает проблема в этом).

Без разницы, инжекторная у Вас машина или карбюраторная с европанелью — подключение датчика скорости к комбинации приборов идентичное.

Читайте также: Разборка клапанов печки мерседес 124

Замена датчика скорости ВАЗ: пошаговая инструкция:

1. Заедьте на яму – снизу работать будет удобнее – и дождитесь пока двигатель остынет.
2. Отключите питание автомобиля, сняв провод с минусовой клеммы аккумулятора. Капот после этого не закрывайте, этим вы создадите обеспечите себе освещение.
3. Найдите на КПП датчик скорости. Очистите его и все, что находится рядом с ним, ветошью от грязи.
4. Надавив на пружинный фиксатор, отсоедините от датчика колодку проводов.
5. Осуществите демонтаж непосредственно самого датчика, выкрутив его против часовой стрелки – пальцами или рожковым ключом на «22».
6. Аккуратно, чтобы ничего не сломать, установите на место снятой детали новую. Подведите к ней колодку проводов и на этом процедуру замены датчика скорости можно считать завершенной.

Как правильно подключить новый ДС? Тут важно, чтобы шток устройства правильно попал в фиксирующую втулку, в противном случае на датчик не будет передаваться вращение. Если датчик с первого раза сел в посадочное гнездо, значит все на своих местах, а если ему что-то не дает продвинутся — значит шток во втулку не попал.

НАЖМИТЕ ТУТ И ОТКРОЙТЕ КОММЕНТАРИИ

Простите я не понял расположения датчика? То про выпускной коллектор пишите то про коробку Это ж совершенно разные места! А у меня гибкий вал идет к спидометру значит у меня нет датчика!

Видео:Замена датчика скорости (неисправность спидометра, провалы в тяге).Скачать

Не работает спидометр ВАЗ 2110: Датчик скорости

ВАЗ 2110 оснащался инжекторным мотором с начала 2000-х годов. Данный двигатель не только вывел «десятку» на новый уровень, но и повысил ее надежность, а так же и технические характеристики. Как многим известно, к настоящему времени практически все сталкивались с инжекторным мотором, и все знаю, что в таком ДВС множество различных датчиков отвечающих за работу всего двигателя и автомобиля в целом. Каждый датчик выполняет свою функцию. Например, датчик скорости ВАЗ 2110 отвечает не только за показания на спидометре, но и за несколько определенных функций, о которых Вы явно не знали.

В данной статье речь пойдет о датчике скорости на автомобили ВАЗ 2110, а именно об его назначении, конструкции, функциях, расположении, признаках неисправности, стоимости и самостоятельной замене.

Видео:Не работает спидометр на ваз 2110. Проблема решена!Скачать

Назначение и функции

Датчик скорости предназначен для измерения скорости автомобиля. Если раньше в старых автомобилях карбюраторного типа, этот процесс был полностью механический, то есть через трос спидометра, то в настоящее время с приходом инжектора, этот процесс стал электронным. Датчик считывает показания, затем передает его на блок управления двигателя и после чего показания поступают на спидометр.

Видео:ЛОМАЕТСЯ ДАТЧИК СКОРОСТИ. РЕШЕНИЕ ЭТОЙ ПРОБЛЕМЫ.Скачать

Конструкция

Датчик на ВАЗ 2110 бывает двух видов и это зависит от того, какая КПП установлена на автомобиле. Если коробка передач еще от ВАЗ 2108, то датчик установлен на резьбовом соединении, а если коробка от ВАЗ 2110-12, то датчика устанавливается через уплотнительное кольцо и прижимается болтом к корпусу.

Конструкция у обоих датчиков разная один из них электромагнитный, а второй, более старый, преобразует механические движения в электрические сигналы.

Слева датчик — нового образца, а справа — старого образца

Видео:Замена ДАТЧИКА СКОРОСТИ ВАЗ 2114, 2109, 2115, 2110, 2112, 2111, 2113Скачать

Признаки неисправности

Если датчик выходит из строя, у автомобиля возможно только два варианта признаков неисправности, это не рабочий спидометр и отсутствие повышенных оборотов при движении накатом. Датчик довольно дешевый и не требует особых усилий в его замене, провести его замену довольно просто.

Возможные поломки датчика

Наиболее часто датчик скорости ВАЗ 2110 выходит из строя по следующим причинам:

• Обрыв цепи питания;
• Окисление контактов;
• Срезание вала привода спидометра;
• Поломка корпуса датчика;
• Загрязнение чувствительной части;
• Налипание стружки на датчик;

Если на вашем автомобиле не работает спидометр, необходимо осмотреть датчик скорости на предмет подобных поломок.

Видео:Как проверить провода и заменить датчик скорости на ваз 2114, ваз 2115, ваз 2113Скачать

Где находится

Датчик скорости ВАЗ 2110 находится на корпусе КПП, вблизи корпуса термостата. Увидеть его можно заглянув под капот и в сторону термостата двигателя. Крепиться датчик, через резьбовое соединение или через уплотнительное кольцо прижимаясь болтом к корпусу КПП, это зависит от типа КПП и года выпуска автомобиля.

Видео:Как проверить датчик скорости работает или нет.Скачать

Отличия датчиков скорости ВАЗ 2110

Датчики скорости бывают двух типов старого и нового образца. Рассмотрим каждый из датчиков более детально.

Датчик старого образца

Данная деталь выполняется полностью из пластика, а внутри его имеется электрическая схема, которая преобразует механические вращения в импульсы и передает их на ЭБУ. Данный датчик устанавливается в механический привод спидометра, который находится в корпусе КПП. Разъем датчика находиться на проводах.

Читайте также: Обратный клапан check valve kw в блистере

Датчик нового образца

Цельная деталь, вылитая из пластика, имеющая специальное уплотнительное кольцо для герметизации системы. Крепиться датчик через болт М6. Внутри датчика имеется электромагнитный элемент, который считывает показания с шестерни КПП, а затем передает показания на блок управления двигателем.

Видео:Замена датчика скорости ваз 2114, 2109, 2115, 2110, 2112, 2111, 2113Скачать

Распиновка датчика

Повреждение проводки датчика скорости это довольно частая проблема, так как он находится довольно низко и это приводит к разрушению его проводов и, следовательно, к их непригодности. Чтобы восстановить проводку, необходимо знать распиновку ДС ВАЗ 2110.

Видео:ПРОВЕРКА ДАТЧИКА СКОРОСТИ/СПИДОМЕТРА ВАЗ 2110 11 12Скачать

Стоимость

Цена датчика довольно дешевая и в большей части зависит от магазина и региона покупки данной детали. В среднем цена на новый датчик скорости ВАЗ 2110 начинается от 400 рублей.

Видео:ДПКВ. Признаки неисправности датчикаСкачать

Замена

Для замены датчика скорости на ВАЗ 2110 понадобиться лишь ключик на 10 мм.

Так как на ВАЗ 2110 применяется два типа датчиков рассмотрим способы замены каждого из них.

• Снимаем разъем с датчика;
• Откручиваем датчика в зависимости от типа, либо выкручиваем сам датчик по резьбе, либо с помощью ключа на 10 мм откручиваем болт крепления датчика к корпусу КПП;
• Вынимаем датчик из КПП;
• Установка производиться в обратном порядке;

Устанавливать датчика старого образца необходимо путем попадания квадратного вала в паз привода спидометра внутри КПП.

Видео:Не работает спидометр Полная проверка [Решаем]Скачать

Видео замены

Видео:НЕ РАБОТАЕТ СПИДОМЕТР!!! НЕ РАБОТАЕТ ЭЛЕКТРО РУЛЬ!!!Скачать

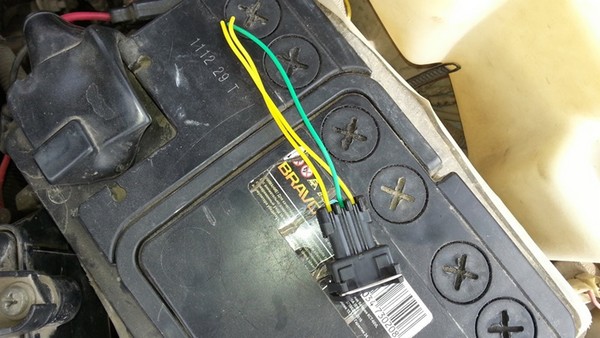

Замена разъема датчика скорости в ВАЗ 2110, 2111, 2112

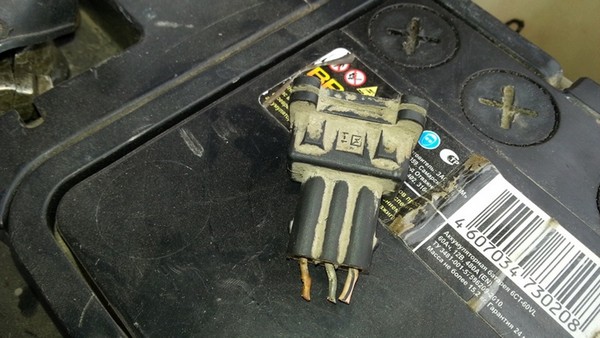

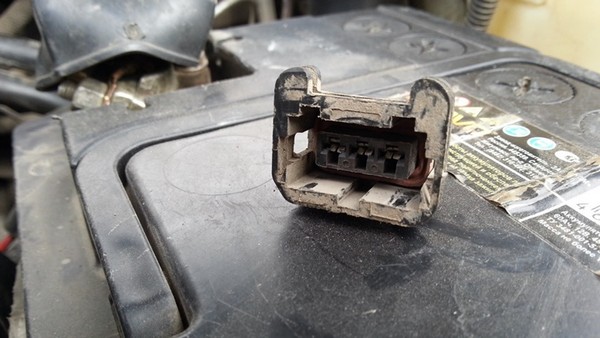

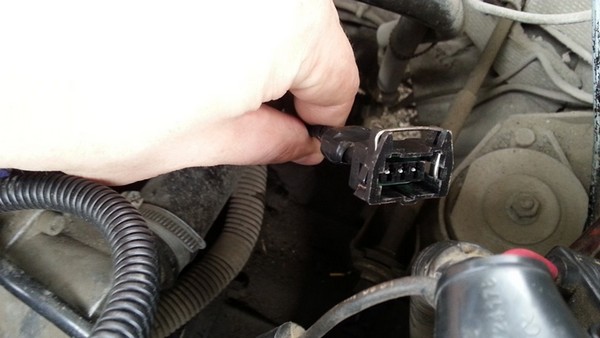

Развалился и стал терять контакт разъем датчика скорости. Из-за этого произвольно скакала стрелка спидометра. Иногда, стрелка спидометра попросту падала, и приходилось идти под капот и передергивать разъем.

Купил новый разъем, ценник 40 руб.

Отрезаем старый и прикручиваем новый.

Разъем прикрутил на скрутках, паять там очень неудобно.

Прикручиваем и хорошо изолируем новый разъем.

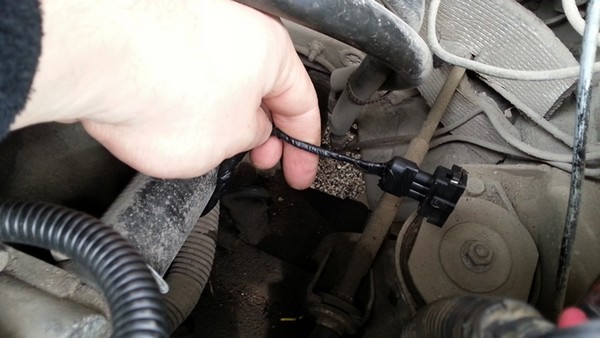

Новый разъем надежно крепится на датчике скорости, проблема больше не проявлялась.

Чистка монтажного блока ВАЗ 2110, 2111, 2112

На этот раз расскажу про очередную проблему, появившуюся из- за влажности в машине. Стала глючить электрика, п

Видео:КАК НЕИСПРАВНОСТЬ ДАТЧИКА СКОРОСТИ МОЖЕТ ВЛИЯТЬ НА РАБОТУ ДВИГАТЕЛЯ.Скачать

Как проверить и поменять датчик скорости ВАЗ 2110 своими силами

В каждом современном транспортном средстве используется система контроля скорости, благодаря которой автомобилист может знать о скорости езды. Элементы, которые входят в эту систему, должны быть рабочими, поскольку автомобилист обязан знать скорость передвижения. Для чего используется датчик скорости ВАЗ 2110, какие неисправности для него характерны, как заменить устройство? Об этом мы расскажем ниже.

Видео:Быстрый способ проверки регулятора холостого хода.Скачать

Описание датчика скорости

Где находится датчик спидометра (ДС), как проверить девайс, что представляет собой схема подключения и распиновки разъема? Для начала разберем основную информацию касательно ДС.

Место установки и предназначение

Первостепенное предназначение контроллера скорости заключается в обеспечении правильной подачи топлива. Благодаря ДС в системе зажигания оптимально выставляется угол опережения. Также благодаря этому девайсу управляющий модуль контролирует качество горючей смеси в цилиндрах силового агрегата. Что касается места установки, то ДС располагается непосредственно на КПП, в моторном отсеке, рядом с выпускным коллектором.

Принцип действия

Принцип действия девайса основывается на эффекте Холла. Контроллер осуществляет сбор всех нужных данных с последующей передачей сигнала с полученной информацией на управляющий блок. В частности, речь идет о количестве оборотов двигателя машины, скорости передвижения, данных о возможной детонации силового агрегата и т.д. После получения этих данных, управляющий модуль производит проверку данных и при надобности вносит корректировки в работу инжекторного агрегата.

Возможные неисправности и способы их устранения

Теперь рассмотрим основные причины и признаки неисправности ДС в «Десятке». Основной признак — одометр функционирует некорректно, а на спидометре выдаются неверные данные о скорости транспортного средства и пройденном пробеге. В таком случае причина может заключаться как в выходе из строя непосредственно ДС, так и в неработоспособности привода девайса. Может быть такое, что причина поломки связана с повреждением элктроцепи подключения ДС. В некоторых случаях причина проблемы заключается в разъеме, вернее, его окислении, в результате чего устройство не может передавать правильные данные на управляющий блок.

Еще один признак, который можно назвать косвенным — двигатель автомобиля произвольно глохнет при работе на холостом ходу. Точно сказать, что авто глохнет из-за неработоспособности ДС, нельзя, поскольку эта проблема может быть связана с различными причинами. Если спидометр функционирует некорректно, то на приборной панели может также загореться индикатор Check Engine. Как сказано выше, сам ДС устанавливается в близости с коллектором, а это значит, что часто причина неполадок заключается в расплавлении электропроводки горячим коллектором.

• машина нестабильно работает на холостом ходу;
• стрелка на спидометре не поднимается либо устройство функционирует, но неверно;
• повысился расход горючего;
• значительно упала тяга мотора.

Читайте также: Кронштейн тяги донного клапана смесителя hansgrohe 96100000

При появлении одного из вышеперечисленных признаков необходимо произвести диагностику работоспособности контроллера.

Видео:Как проверить датчик коленвала, не выходя из машины, без приборовСкачать

Как проверить ДС на работоспоспособность?

Если ДС не работает или работает, но неправильно, то нужно выполнить проверку устройства. Существует несколько вариантов диагностики девайса, рекомендуем ознакомиться с каждым из них.

Первый способ, для его реализации вам потребуется тестер — вольтметр:

1. ДС демонтируется из посадочного места в авто.
2. Затем вам понадобится сам тестер. Один его контакт необходимо подключить к разъему устройства, в частности, к контакту, по которому осуществляется выведение сигналов на блок управления. Другой контакт тестера необходимо заземлить, для этого подключите его к кузову автомобиля или головке блока цилиндров мотора.
3. Теперь покрутите контроллер — вам необходимо убедиться в наличии или отсутствии импульсов в рабочем цикле и произвести замен параметра выходного напряжения. Для определения вам необходимо установить кусок трубки на ось ДС, при этом вращать его следует со скоростью около 3-5 км/ч. Чем выше будет скорость вращения девайса, тем большим должно быть значение частоты и напряжения на дисплее тестера (видео снято каналом Автоэлектрика ВЧ).

Еще один метод проверки, для его выполнения контроллер не нужно снимать с машины:

1. Переднюю часть автомобиля необходимо установить на домкрат, при этом одно колесо должно быть поднято настолько, чтобы оно не касалось земли.
2. Контакты контроллера нужно подключить к выводам тестера.
3. После этого покрутите колесо, при этом следите за показаниями на тестере- Если напряжение имеется, а частота измеряется в Гц, то это говорит о работоспособности ДС.

Если тестера у вас нет, то можно воспользоваться методом диагностики с помощью контрольной лампы:

1. Сначала от контроллера необходим отключить разъем с проводом питания устройства.
2. Включите зажигание и найдите на разъеме положительный и отрицательный контакты.
3. Затем одно колесо необходимо подвесить с помощью домкрата.
4. Далее, провод контрольной лампочки нужно подключить сигнальному контакту датчика скорости и покрутить колесо рукой. Если вы заметили, что при прокручивании лампочка загорелись, то ДС работоспособный.

Видео:Ваз 2110 Иногда спидометр не показывает скорость. Несколько способов проверки датчика скорости.Скачать

Инструкция по замене своими руками

Теперь ознакомимся с процедурой замены устройства. Перед заменой нужно купить новый датчик. Лучше всего приобрести ДС с металлическим штоком — такие устройства считаются более надежными и обычно работают значительно дольше. В вопросе замены нет ничего сложного, подробно процедура описана ниже (видео опубликовано пользователем Инзилем Назмутдиновым).

Этапы

Как поменять датчик скорости на «Десятке»:

1. В первую очередь следует отключить напряжения в электрической сети автомобиля. Выключите зажигание, после чего откройте моторный отсек и сбросьте клемму от аккумуляторной батареи.
2. Затем найдите датчик скорости и отключите от него провод с разъемом. Желательно при отключении запомнить распиновку контактов на штекере, чтобы правильно подключить девайс.
3. Что касается извлечения датчика скорости, то его можно просто открутить руками. Если устройство зафиксировано в посадочном месте слишком крепко, то для его демонтажа вам потребует гаечный ключ размером на 21 или 22. Размер неточный, поскольку конструкция устройства и, соответственно, габариты могут отличаться.
4. После демонтажа рекомендуем убедиться в правильной работе самого привода. Для этого открутите гайку, с помощью которой он крепится к коробке трансмиссии. Привод снимайте аккуратно, поскольку его шток ни в коем случае не должен попасть в корпус КПП, в иначе вам нужно будет ее демонтировать и разбирать.
5. Произведите монтаж нового датчика скорости, процедура монтажа всех компонентов осуществляется в обратном порядке.

Фотогалерея «Меняем ДС своими руками»

Видео:Датчик скорости ваз 2109 ?Скачать

Видео «Наглядное пособие по замене ДС»

Если у вас возникли вопросы касательно замены датчика скорости в ВАЗ 2110 в гаражных условиях, то можете ознакомиться с наглядной инструкцией по ремонту (ролик опубликован каналом В гараже у Сандро).
