Замена сцепления ларгус 16 клапанов к4м

Видео:Замена сцепления Лада Ларгус Мотор Renault k4mСкачать

Замена деталей сцепления без снятия КПП (диски, подшипник, вилка)

Стантартная работа по замене сцепления, а также прочая информация показаны здесь.

При замене деталей сцепления можно полностью не снимать КПП (так как для этого нужно снимать подрамник, что весьма трудоёмко), а лишь отодвинуть её от двигателя на необходимое расстояние.

Отсоединяем клемму от «минуса» аккумулятора.

Снимаем привод левого колеса (см. тут).

Отворачиваем болт крепления левого кронштейна подрамника к кузову и ослабляем затяжку гайки крепления кронштейна к рычагу подвески (см. тут).

Отсоединяем трос сцепления от вилки сцепления и кронштейна на КПП (см. тут).

Отсоединяем тягу управления КПП от переключателя на КПП (см. тут).

Снимаем датчик положения коленвала.

Отсоединяем разъём проводки от выключателя света заднего хода.

Отсоединяем разъём проводки ЭСУД от колодки проводов управляющего датчика концентрации кислорода.

Снимаем колодку датчика с держателя на КПП и вынимаем жгут проводки из держателя.

Разжимаем держатель на картере КПП и вынимаем из него жгут проводки. Отворачиваем четыре болта крепления поддона картера двигателя к КПП (см. тут).

Подставляем регулируемые упоры под двигатель и КПП. Снимаем заднюю и левую опоры силового агрегата (см. тут и тут).

Отсоединяем провода «массы» от КПП, отворачиваем болты и гайки крепления КПП к блоку цилиндров (см. тут).

Придерживая корпус внутреннего шарнира привода правого колеса.

. отводим КПП от двигателя, выводя первичный вал из ступицы ведомого диска сцепления.

При этом шлицевой вал полуосевой шестерни дифференциала выйдет из наконечника корпуса внутреннего шарнира привода правого колеса.

Отводим КПП от двигателя на нужное расстояние и опираем левую часть коробки на подрамник.

При снятии и установке коробки передач нельзя опирать первичный вал коробки передач на лепестки диафрагменной пружины, чтобы не повредить их.

Для замены подшипника выключения сцепления сдвигаем его по направляющей втулке к концу первичного вала коробки передач, выводя лапки вилки выключения сцепления из зацепления с муфтой подшипника.

Снимаем подшипник (для наглядности показано на снятой коробке передач).

Снимаем вилку с шаровой опоры и выводим конец вилки из грязезащитного чехла.

Перед установкой подшипника наносим пластичную смазку на поверхность направляющей втулки, лапки вилки выключения сцепления, а также на шаровую опору вилки. Порванный резиновый чехол вилки выключения сцепления заменяем новым.

Устанавливаем подшипник выключения сцепления в обратной последова тельности.

При установке подшипника лапки 2 вилки должны войти в пластмассовые крючки 1 муфты подшипника.

Далее, операции по замене дисков сцепления аналогичны их замене при снятой КПП (см. здесь)

Видео:lada LARGUS замена сцепления VALEOСкачать

Сцепление — снятие / установка

Номера запчастей указаны здесь (8 кл) и здесь (16 кл)

Работы на двигателях K4M и K7M по замене сцепления не отличаются.

Для работы потребуются оправка для центровки ведомого диска сцепления

Подхидит оправка от автомобилей ВАЗ.
(Оригинальные — Emb. 1518 или Emb. 1780, или 67.7823-9702 L)

Установить автомобиль на двухстоечный подъемник, затормозить стояночным тормозом, выключить зажигание, открыть капот и отсоединить клемму провода «массы» от аккумуляторной батареи .

Примечание: При замене сцепления можно полностью не снимать КПП, а только отодвинуть её от двигателя на необходимое расстояние. Данная работа показана здесь.

Если имеется, то установить на блок цилиндров двигателя фиксатор маховика (фиксатор маховика Mot. 582-01).

Если нет, то с помощью отвертки, или монтажной лопатки удерживайте маховик от проворачивания и..

. отверните шесть болтов 1, рисунок 3-1, крепления нажимного диска сцепления к маховику и снимите нажимной 2 и ведомый диски сцепления (головка «на 13», удлинитель).

Затяжку болтов ослабляйте равномерно: каждый болт по одному обороту ключа, переходя от болта к болту по диаметру.

Снимите нажимной и ведомый диски сцепления с маховика, придерживая ведомый диск.

Контроль ведомых дисков сцепления

Ведомые диски сцепления для автомобилей с двигателями К4М и К7М имеют различную жесткость пружин демпфера. Для отличия ведомых дисков сцепления на пружины демпфера краской нанесены метки, рисунок 3-2.

Отличия ведомых дисков сцепления:

Осмотреть диск сцепления ведомый.

Рисунок 3-2 — Метки ведомого диска сцепления на автомобиле с двигателем К4М: 1 — серый; 2 — зеленый; 3 — сине-сиреневый

При наличии трещин, вмятин, поломок пружин демпфера и трещин или расслоений фрикционных накладок диск подлежит замене.

Подготовка к установке

Проверить поверхность маховика двигателя, контактирующую с ведомым диском сцепления. На поверхности маховика не должно быть царапин и следов побежалости.

Проверить отсутствие заклинивания коренного подшипника коленчатого вала двигателя.

Проверить герметичность сальников двигателя и коробки передач, при необходимости заменить.

Проверить свободное перемещение ведомого диска сцепления по первичному валу.

Проверить отсутствие следов износа на направляющей втулке подшипника включения сцепления и вилке включения сцепления.

Очистить и промыть поверхность маховика, контактирующую с ведомым диском сцепления, шлицы первичного вала коробки передач и шлицы в ступице ведомого диска (уайт-спирит)

Перед установкой проверьте легкость перемещения ведомого диска по шлицам первичного вала КПП, нанесите на шлицы ступицы ведомого диска тугоплавкую консистентную смазку.

Устанавливайте ведомый диск таким образом, чтобы выступающая часть ступицы диска (показана стрелкой) была направлена в сторону диафрагменной пружины кожуха сцепления.

Установить сцепление в сборе на маховик, не затягивая болты 1, рисунок 3-1, крепления нажимного диска.

Установить в ступицу ведомого диска оправку 1, рисунок 3-4, и отцентрировать ведомый диск сцепления относительно маховика.

Поочередно завернуть крест-накрест болты 1, рисунок 3-1, крепления нажимного диска сцепления:

очередность затяжки болтов сцепления

Момент затяжки болтов крепления нажимного диска сцепления 20 Н.м (2,0 кгс.м)

Снять фиксатор маховика (если был).

Установить коробку передач

После установки коробки передач проверить величину хода вилки выключения сцепления (для автомобилей с тросовым приводом) и отсутствие воздуха в гидроприводе сцепления (для автомобилей с гидроприводом).

При необходимости отрегулировать ход вилки выключения сцепления (для автомобилей с тросовым приводом) или удалить воздух из системы гидропривода сцепления (для автомобилей с гидроприводом (JR5))

Видео

Видео:ПРИ ТРОГАНИИ С МЕСТА МАШИНА ДЕРГАЕТСЯ | РЕШЕНИЕ - ЗАМЕНА СЦЕПЛЕНИЯ ЛАДА ЛАРГУС ДВС 21129 И МКПП 2180Скачать

Замена деталей сцепления без снятия КПП (диски, подшипник, вилка)

Стантартная работа по замене сцепления, а также прочая информация показаны здесь.

При замене деталей сцепления можно полностью не снимать КПП (так как для этого нужно снимать подрамник, что весьма трудоёмко), а лишь отодвинуть её от двигателя на необходимое расстояние.

Отсоединяем клемму от «минуса» аккумулятора.

Снимаем привод левого колеса (см. тут).

Отворачиваем болт крепления левого кронштейна подрамника к кузову и ослабляем затяжку гайки крепления кронштейна к рычагу подвески (см. тут).

Отсоединяем трос сцепления от вилки сцепления и кронштейна на КПП (см. тут).

Отсоединяем тягу управления КПП от переключателя на КПП (см. тут).

Снимаем датчик положения коленвала.

Отсоединяем разъём проводки от выключателя света заднего хода.

Отсоединяем разъём проводки ЭСУД от колодки проводов управляющего датчика концентрации кислорода.

Снимаем колодку датчика с держателя на КПП и вынимаем жгут проводки из держателя.

Разжимаем держатель на картере КПП и вынимаем из него жгут проводки. Отворачиваем четыре болта крепления поддона картера двигателя к КПП (см. тут).

Подставляем регулируемые упоры под двигатель и КПП. Снимаем заднюю и левую опоры силового агрегата (см. тут и тут).

Отсоединяем провода «массы» от КПП, отворачиваем болты и гайки крепления КПП к блоку цилиндров (см. тут).

Придерживая корпус внутреннего шарнира привода правого колеса.

. отводим КПП от двигателя, выводя первичный вал из ступицы ведомого диска сцепления.

При этом шлицевой вал полуосевой шестерни дифференциала выйдет из наконечника корпуса внутреннего шарнира привода правого колеса.

Отводим КПП от двигателя на нужное расстояние и опираем левую часть коробки на подрамник.

При снятии и установке коробки передач нельзя опирать первичный вал коробки передач на лепестки диафрагменной пружины, чтобы не повредить их.

Для замены подшипника выключения сцепления сдвигаем его по направляющей втулке к концу первичного вала коробки передач, выводя лапки вилки выключения сцепления из зацепления с муфтой подшипника.

Снимаем подшипник (для наглядности показано на снятой коробке передач).

Снимаем вилку с шаровой опоры и выводим конец вилки из грязезащитного чехла.

Перед установкой подшипника наносим пластичную смазку на поверхность направляющей втулки, лапки вилки выключения сцепления, а также на шаровую опору вилки. Порванный резиновый чехол вилки выключения сцепления заменяем новым.

Устанавливаем подшипник выключения сцепления в обратной последова тельности.

При установке подшипника лапки 2 вилки должны войти в пластмассовые крючки 1 муфты подшипника.

Далее, операции по замене дисков сцепления аналогичны их замене при снятой КПП (см. здесь)

Видео:Сцепление на Lada Largus ударило по кармануСкачать

Замена сцепления ларгус 16 клапанов k4m

Работы на двигателях K4M и K7M по замене сцепления не отличаются.

Для работы потребуются оправка для центровки ведомого диска сцепления

Подхидит оправка от автомобилей ВАЗ.
(Оригинальные — Emb. 1518 или Emb. 1780, или 67.7823-9702 L)

Установить автомобиль на двухстоечный подъемник, затормозить стояночным тормозом, выключить зажигание, открыть капот и отсоединить клемму провода «массы» от аккумуляторной батареи .

Снять коробку передач (см. тут)

Примечание: При замене сцепления можно полностью не снимать КПП, а только отодвинуть её от двигателя на необходимое расстояние. Данная работа показана здесь.

Если имеется, то установить на блок цилиндров двигателя фиксатор маховика (фиксатор маховика Mot. 582-01).

Если нет, то с помощью отвертки, или монтажной лопатки удерживайте маховик от проворачивания и..

. отверните шесть болтов 1, рисунок 3-1, крепления нажимного диска сцепления к маховику и снимите нажимной 2 и ведомый диски сцепления (головка «на 13», удлинитель).

Затяжку болтов ослабляйте равномерно: каждый болт по одному обороту ключа, переходя от болта к болту по диаметру.

Снимите нажимной и ведомый диски сцепления с маховика, придерживая ведомый диск.

Контроль ведомых дисков сцепления

Ведомые диски сцепления для автомобилей с двигателями К4М и К7М имеют различную жесткость пружин демпфера. Для отличия ведомых дисков сцепления на пружины демпфера краской нанесены метки, рисунок 3-2.

Отличия ведомых дисков сцепления:

Осмотреть диск сцепления ведомый.

Рисунок 3-2 — Метки ведомого диска сцепления на автомобиле с двигателем К4М: 1 — серый; 2 — зеленый; 3 — сине-сиреневый

При наличии трещин, вмятин, поломок пружин демпфера и трещин или расслоений фрикционных накладок диск подлежит замене.

Проверить поверхность маховика двигателя, контактирующую с ведомым диском сцепления. На поверхности маховика не должно быть царапин и следов побежалости.

Проверить отсутствие заклинивания коренного подшипника коленчатого вала двигателя.

Проверить герметичность сальников двигателя и коробки передач, при необходимости заменить.

Проверить свободное перемещение ведомого диска сцепления по первичному валу.

Проверить отсутствие следов износа на направляющей втулке подшипника включения сцепления и вилке включения сцепления.

Очистить и промыть поверхность маховика, контактирующую с ведомым диском сцепления, шлицы первичного вала коробки передач и шлицы в ступице ведомого диска (уайт-спирит)

Перед установкой проверьте легкость перемещения ведомого диска по шлицам первичного вала КПП, нанесите на шлицы ступицы ведомого диска тугоплавкую консистентную смазку.

Устанавливайте ведомый диск таким образом, чтобы выступающая часть ступицы диска (показана стрелкой) была направлена в сторону диафрагменной пружины кожуха сцепления.

Установить сцепление в сборе на маховик, не затягивая болты 1, рисунок 3-1, крепления нажимного диска.

Установить в ступицу ведомого диска оправку 1, рисунок 3-4, и отцентрировать ведомый диск сцепления относительно маховика.

Поочередно завернуть крест-накрест болты 1, рисунок 3-1, крепления нажимного диска сцепления:

очередность затяжки болтов сцепления

Момент затяжки болтов крепления нажимного диска сцепления 20 Н.м (2,0 кгс.м)

Снять фиксатор маховика (если был).

Установить коробку передач

После установки коробки передач проверить величину хода вилки выключения сцепления (для автомобилей с тросовым приводом) и отсутствие воздуха в гидроприводе сцепления (для автомобилей с гидроприводом).

При необходимости отрегулировать ход вилки выключения сцепления (для автомобилей с тросовым приводом) или удалить воздух из системы гидропривода сцепления (для автомобилей с гидроприводом (JR5))

Видео:🔥ЛАДА ЛАРГУС как снять МКПП неснимая подрамникаСкачать

Операции по снятию и дефектовке деталей сцепления Лада Ларгус

Работа показана на примере автомобиля с двигателем К4М.

На автомобиле с двигателем К7М сцепление снимают полностью аналогичными приемами. 1. Снимите коробку передач

Читайте также: Обратный клапан ду 250 высокого давления

Если будете устанавливать прежний нажимной диск, пометьте любым способом (например, маркером) взаимное расположение кожуха диска и маховика, чтобы установить нажимной диск в прежнее положение (для сохранения балансировки). Последующие операции для наглядности показаны на снятом двигателе.

Так расположены болты крепления кожуха сцепления к маховику двигателя.

3. Снимите нажимной и ведомый диски сцепления с маховика, придерживая ведомый диск.

4. Осмотрите ведомый диск сцепления. Трещины на деталях ведомого диска не допускаются. Проверьте степень износа фрикционных накладок. Если головки заклепок утоплены менее чем на 0,2 мм, поверхность фрикционных накладок замаслена или ослаблены заклепочные соединения, то ведомый диск надо заменить.

Если накладки ведомого диска замаслены, проверьте состояние сальника первичного вала коробки передач. Возможно, потребуется его замена.

5. Проверьте надежность фиксации демпферных пружин в гнездах ступицы ведомого диска, пытаясь переместить их рукой в гнездах ступицы. Если пружины легко перемещаются в гнездах или сломаны, замените диск.

6. Проверьте осевое биение ведомого диска, если при визуальном осмотре обнаружено его коробление.

Если биение превышает 0,5 мм, замените диск. 7

Осмотрите рабочие поверхности трения маховика и нажимного диска, обратив внимание на отсутствие глубоких рисок, задиров, забоин, явных следов износа и перегрева. Замените дефектные узлы

8. При ослаблении заклепочных соединений А деталей кожуха и нажимного диска замените нажимной диск в сборе. Внешним осмотром оцените состояние диафрагменной пружины В нажимного диска. Наличие трещин на диафрагменной пружине не допускается. Места Б контакта лепестков пружины с подшипником выключения сцепления должны находиться в одной плоскости и не иметь явных следов износа (износ не должен превышать 0,8 мм). В противном случае замените нажимной диск в сборе.

9. Осмотрите соединительные звенья А кожуха и диска. Если звенья деформированы или сломаны, замените нажимной диск в сборе. Внешним осмотром оцените состояние опорных колец Б нажимной пружины. Кольца не должны иметь трещин и следов износа. В противном случае замените нажимной диск в сборе.

10. Перед установкой сцепления проверьте легкость перемещения ведомого диска по шлицам первичного вала коробки передач. При необходимости устраните причины заедания или замените дефектные детали. 11. Нанесите на шлицы ступицы ведомого диска тугоплавкую консистентную смазку.

Устанавливайте ведомый диск таким образом, чтобы выступающая часть ступицы диска (показана стрелкой) была направлена в сторону диафрагменной пружины кожуха сцепления.

13 после установите на три центрирующих штифта кожух нажимного диска сцепления. После этого можно ввернуть и болты крепления.

14. Болты вворачивайте равномерно, по одному обороту ключа каждый, поочередно переходя от болта к болту по диаметру. Момент затяжки болтов 20 Н*м.

16. Установите коробку передач. 17. Удалите воздух из гидропривода выключения сцепления автомобиля с коробкой передач JН5

Видео:ЛАДА ЛАРГУС / Замена сцепления / LADA LARGUSСкачать

Особенности замены и ремонта сцепления

В интернете популярно мнение, что самостоятельная замена сцепления Lada Largus — это достаточно простая и несложная процедура. Действительно, казалось бы, что тут сложного — разобрать, заменить, а потом собрать в обратном порядке? Тем более, если перед этим скачать из интернета инструкцию по замене сцепления.

Однако если бы всё было так просто, тогда бы мы вам не предлагали свои услуги. Достаточно часто нашим специалистам приходится исправлять последствия неправильной, неквалифицированной замены сцепления, которую владельцы на своих машинах решили произвести самостоятельно. И поверьте, им это обходится намного дороже, нежели простая замена сцепления Lada Largus, которую готовы для вас произвести наши специалисты.

Не стоит рисковать, не стоит пытаться сделать то, что наши техники выполнят и быстрее, и качественнее, и надёжнее. Разница в стоимости между нашей заменой сцепления и заменой собственными руками совсем небольшая. Позвоните нам и убедитесь в этом сами.

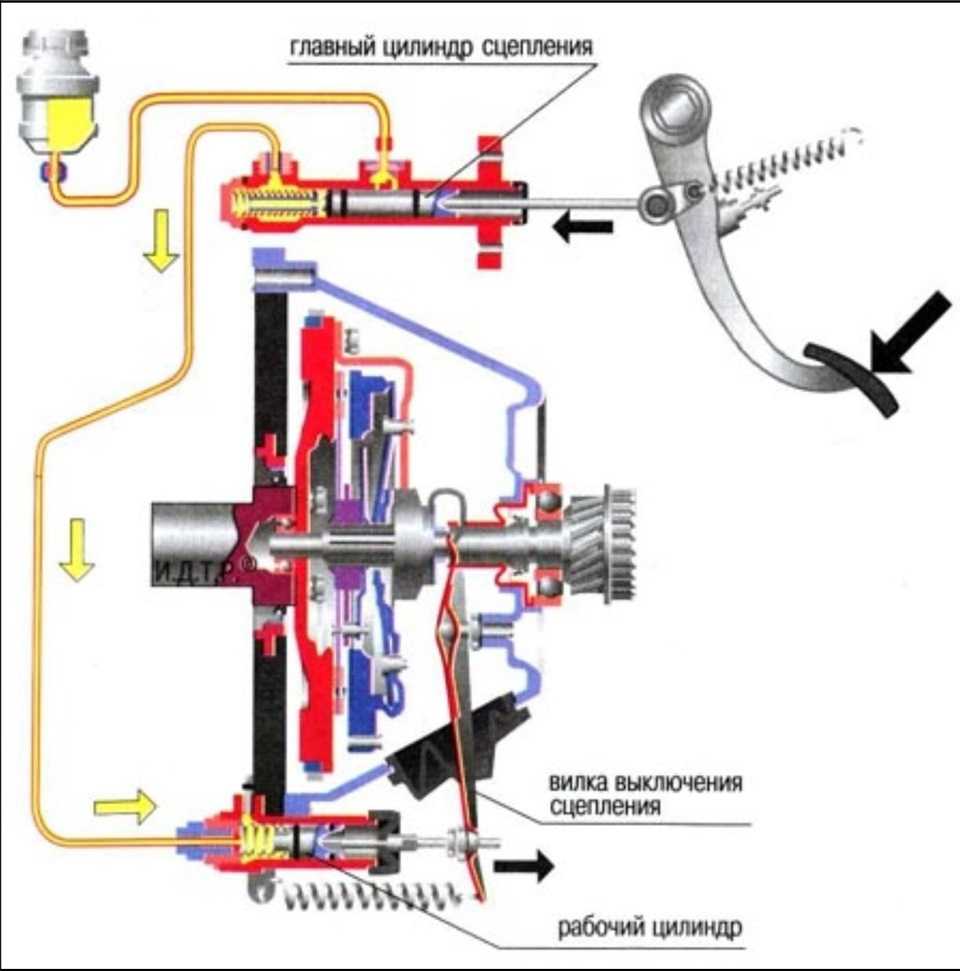

Подшипник и рабочий гидропривод сцепления Лада Ларгус с КПП JR5 (снятие, замена) детально описаны в руководстве. Тем не менее, их ремонт интересует многих автовладельцев. Замена подшипника становится актуальной при появлении шумов во время нажатия на педаль. А необходимость в замене рабочего цилиндра возникает при утечке жидкости.

Следует заметить, что на КПП JR5 Lada Largus устанавливается гидравлический привод сцепления. А это означает то, что подшипник и рабочий гидропривод объединены в один узел. Таким образом, замене они будут подлежать одновременно. Впрочем, подобное обстоятельство облегчает задачу.

• Для работы будут нужны плоская отвёртка и торцовая головка ТОRХ Е12; • Необходимо снять коробку передач; • Теперь нужно выкрутить болты крепления узла; • Следует аккуратно извлечь подшипник с цилиндром из кратера сцепления; • До установки рекомендуется проверить подшипник — деталь должна легко вращаться, не иметь люфтов и не производить шума; • Подшипник должен легко перемещаться по направляющей цилиндра, без заеданий и проблем; • Вместе с рабочим цилиндром в сборе следует установить подшипник; • Нужно присоединить к цилиндру трубопровод; • На завершающем этапе остаётся установить коробку передач и произвести прокачку, то есть, удалить воздух из системы.

Что касается прокачки, то удаление воздуха требуется при любой разгерметизации системы. К слову, в ходе процедуры рекомендуется проверить состояние лепестков пружины ведущего диска. Если заметен сильный износ, то следует заменить диск также. Более того, во время работы желательно с внимательностью осматривать все детали и оценивать их состояние. При необходимости, изношенные элементы нужно заменить!

Источники

Видео:Частая ошибка при замене сцепления, как правильно заменить. Развод на авто сервисе.Скачать

Замена фрикционной муфты

Ремонт сцепления Ларугса, как и любого другого автомобиля, не имеет смысла, все изношенные детали подлежат обязательной замене. Для работы понадобится стандартный набор инструментов, усилители, молоток и новый комплект запчастей. Сначала автомобиль нужно установить на подъемник или поднять его переднюю часть на домкратах над смотровой ямой. Передние колеса и защита двигателя демонтируются. Открутив саморезы, нужно снять левый щиток под бампером. Откроется доступ к крепежам щитка в арке колеса, который также подлежит снятию.

Масло из КПП сливается в подходящую ёмкость, для этого откручивается сначала пластиковая, а затем металлическая пробка. Резервуар не убирайте, пока не сольётся максимум масла. Тормозной суппорт демонтируйте и уберите в сторону вместе с колодками.

Демонтаж поворотного кулака

Снятие выполняется по следующей схеме:

• отсоединить датчик АБС;
• ключом на 16 мм открутить гайку на винте для стяжки, отвёрткой разжать две стороны кулака, выдавить стержень шаровой опоры;
• на шпильке рулевого наконечника открутить гайку ключом на 16 мм и выдавить шпильку;
• двумя ключами на 18 мм откручиваются крепёжные гайки, которыми кулак крепится к стойке. Теперь можно снять поворотный кулак, а также демонтировать шрус от коробки передач (при этом ролики наверняка выпадут).

Заменить сцепление на Ларгусе без слива масла нельзя, так как внутренние механизмы привода (шрус) нельзя открутить, если в КПП есть смазочный материал.

Работа в моторном отсеке

Сначала нужно отсоединить «минусовую» клемму аккумулятора и снять тросик. Для этого противовес вытягивается вперёд, снимается через прорезь, после чего через нее же выводят резиновую муфту. Держатель жгута двигателя крепится к корпусу КПП. Чтобы его снять, достаточно разжать крепление. Теперь нужно отсоединить все клеммы проводов:

• открутив два крепежных винта, снять клемму с датчика ВМТ;
• на КПП отключить датчик заднего хода;
• отсоединить клемму датчика скорости;
• датчик концентрации кислорода (лямбда-зонд) тоже отсоединяется.

Шланг сапуна нужно ослабить и отвести в сторону от коробки, открутить два провода на «массу». Далее найдите тягу ручки КПП, ослабьте крепление и вытащите стержень.

Снятие коробки передач

Без снятия КПП заменить сцепление на Ладе Ларгус невозможно. Сначала нужно снять подрамник, открутив три болта крепления к бамперу. Затем снимается кронштейн задней опоры, откручиваются болты крепления рулевого управления и крепёжный болт ГУРа слева на подрамнике. Выхлопная труба отсоединяется от выпускного коллектора и снимается с резиновых подвесов. Подрамник крепится к кузову на 4 болтах – их нужно открутить. Дополнительно придется снять стартер.

Остаётся убрать два винта сверху – они крепят КПП к двигателю – и четыре болта, с помощью которых картер сцепления прикрепляется к масляному картеру. Предварительно под мотор и КПП устанавливаются подходящие опоры. В самом конце демонтируется кронштейн левой опоры двигателя, после чего откручиваются гайки на нижних шпильках.

Замена механизма

Для снятия корзины выполняются следующие операции:

• ключом на 11 мм откручиваются 6 болтов, которые удерживают корзину, фиксируя ее на маховике – по одному витку, последовательно;
• придерживая фрикционный диск, снимают корзину.

После замены всех изношенных элементов узел собирается, при этом действия выполняются в обратном порядке. Для монтажа понадобится использовать термостойкую смазку и центровочную оправку.

Регулировка сцепления

Идеально отцентровать и отбалансировать фрикционную муфту, проводя сборку самостоятельно, будет проблематично, но возможно. Чтобы отрегулировать натяжение своими руками, нужно выполнить ряд действий:

• найти гайки для регулировки педали сцепления (расположены под бачком ГУРа);
• внешнюю гайку открутить до конца шпильки;
• с помощью второй гайки регулируется ход педали сцепления до нужного натяжения троса;
• после этого внешней гайкой фиксируется крепёж, чтобы в дальнейшем он не ослаблялся и трос не слетал.

Видео:ЗАМЕНА ДИСКА И КОРЗИНЫ СЦЕПЛЕНИЯ С ВЫЖИМНЫМ (СНЯТИЕ/УСТАНОВКА МКПП) ЛОГАН, ЛАРГУС, АЛЬМЕРА G15Скачать

Устройство и принцип работы сцепления

Нажимной диск находится в стальном кожухе, который с помощью болтов крепится к маховику силовой установки. Фрикционный диск устанавливается на шлицы первичного вала КПП и зажимается диафрагменной пружиной между нажимным диском и маховиком. Направляющая втулка – это узел неразборного типа, в состав которого входит подшипник первичного вала и сальник.

Перемещение подшипника осуществляется вилкой на шаровой опоре, установленной в картер сцепления. Вилка вставляется в пазы муфты подшипника без креплений. На плече этого своеобразного рычага выключения закреплён привод (трос), второй конец которого соединяется с педалью в салоне.

Гидравлический привод сцепления Лады Ларгус с коробкой передач JR5 состоит из следующих узлов:

• главный цилиндр, который установлен в подкапотном пространстве,
• рабочий цилиндр в картере сцепления,
• подшипник выключения,
• трубопровод с трубками и шлангами,
• педаль.

Педаль соединяется с толкателем главного цилиндра с помощью фиксатора наконечника. Она совмещена на одной оси с педалью тормоза и прикрепляется кронштейном к кузову. Педаль снабжается пружиной для возможности возврата в исходное положение.

Главный цилиндр соединяется с бачком, в котором находится тормозная жидкость. Резервуар также служит для соединения с тормозным цилиндром. Рабочий цилиндр объединен с подшипником выключения сцепления, прикрепляется к картеру изнутри и оказывает давление на подшипник через диафрагменную пружину. Гидропривод работает благодаря наличию тормозной жидкости. Он не нуждается в регулировке в течение всего срока эксплуатации.

На коленчатом валу двигателя Ларгуса закреплен маховик, вращающийся при работе силового агрегата. В маховик установлен первичный вал, на шлицах которого находится диск сцепления. По этим шлицам диск может перемещаться в обе стороны на несколько сантиметров. Первичный вал с помощью шестерни соединяется с вторичным, который передает крутящий момент на полуоси.

Нажимая и отпуская педаль сцепления, водитель регулирует нажим диска от маховика мотора. При переводе рычага переключения передач в нейтральное положение шестерни вторичного вала не сцепляются с шестерней первичного. То же самое происходит и при нажатии педали: водитель включает нужную передачу и, плавно отпуская сцепление, увеличивает обороты. В это время шестерни постепенно входят в зацепление. Диск через шлицы прижимается к маховику, передавая тем самым крутящий момент на КПП.

16-клапанные двигатели выдают больше мощности, поэтому для них используется сцепление с более жестокой нажимной пружиной и демпфером фрикционного диска. Отличить диски можно по прорези лепестков пружины и пружинам демпфера, так как они маркированы краской. Размер используемых дисков одинаков.

Видео:ДРЕБЕЗГ ДЕМПФЕРНЫХ ПРУЖИН НА ДИСКЕ СЦЕПЛЕНИЯ!!! ОФИЦИАЛЬНЫЙ ОТВЕТ ЗАВОДА VALEO. СКОЛЬКО ХОДИТ СЦЕПА?Скачать

Прокачка сцепления Лады Ларгус

Прокачка актуальна только для гидравлического привода на КПП JR5. Это нужно делать, если в гидросистему попал воздух и образовалась воздушная пробка. Признаки наличия проблемы: сцепление начинает «вести», а при полном нажатии педали фрикционная муфта выключается не до конца. При включении любой передачи разносится характерный скрежет шестерён, рычагом становится трудно управлять.

Чтобы прокачать сцепление, нужно сначала заменить тормозную жидкость и восстановить герметизацию систем тормозов и сцепления. Без этого педаль будет просто проваливаться. Для работы понадобятся отвёртка с плоским жалом, новая тормозная жидкость, подходящая ёмкость и шланг, соответствующий диаметру штуцера. Процесс прокачивания такой:

1. Проверить уровень тормозной жидкости в бачке и долить до максимальной отметки, если необходимо.
2. Со штуцера рабочего цилиндра сцепления снимается защитный колпачок, надевается подходящий шланг (например, от капельницы). Второй конец нужно опустить в ёмкость для слива тормозной жидкости.
3. Далее вам понадобится помощник. Его задача – нажать педаль сцепления не менее 10 раз с интервалом в несколько секунд.
4. Ключом на 8 мм ослабляется штуцер, отвёрткой поддевается пружинный фиксатор и приподнимается до щелчка. Наконечник из патрубка цилиндра смещается на 1 см.
5. Помощник выжимает сцепление и держит педаль, в это время жидкость из цилиндра по шлангу потечёт в ёмкость.
6. После того как жидкость перестанет течь, штуцер закручивается, наконечник патрубка цилиндра вдвигается обратно и закрепляется пружинным фиксатором.
7. После этого педаль можно отпустить и через 5-10 секунд повторить операцию.

Читайте также: Порядок клапан ямз 236

Прокачивать нужно до тех пор, пока из шланга не начнёт вытекать только жидкость – в ней не должно быть пузырьков воздуха. После завершения процедуры наденьте на штуцер защитный колпачок.

Cobalt, Вот, этот самый каталог и выдает выжимной подшипник 7700102781 на все модели Ларгусов, с чем я очень не согласен.

Добавлено новое сообщение 13-03-2016 в 01:00:25:
Вот, нашел немного информации о различиях ведомых дисков: http://remontvaz64.ru/замена-сцепления-лада-ларгус/

Как раз этот документ и смотрим:

В логан-шопе есть вот такая корзина, интересно что только она отмечена именно под гидроподшипник.

Добавлено новое сообщение 14-03-2016 в 15:53:45:
Вот нашел, помню где-то читал тему про сцепление и гидровыжимной, последние 2 страницы.http://www.lada-largus.com/forum/thread1833-6.html

Как же все-таки заказать правильные з/ч заранее, не снимая коробку?

Denski,На соседнем форуме, Digger-174, 8кл. кпп JR5( КАК И У ТЕБЯ) поставил вот такое сцепление: http://www.port3.ru/info/VALEO/826303

Добавлено новое сообщение 16-03-2016 в 10:06:29:
А подшипник, лично я-бы заказал: Valeo
804527

Где то в теме было подобное. Там человек вытаскивал скобу полностью, вверх.

Выжимной подшипник Valeo 804527 подходит на КПП JR5! Скопировано с соседнего форума: GaRa
Посетитель

Всем привет! Писал про замену «выжимного» выше. Купил вначале маленькую фигнюшку за 1300 руб (каталожный номер 7700102781) — сдал обратно в магазин. Оказалось нужно было покупать «рабочий цилиндр гидропривода сцепления», официалы просто такое название походу не знают. Дак вот каталожный номер 7701478631 в оригинале стоит 30 тыс рублей! АБАЛДЕТЬ. Купил Valeo 804527 за 4 тыс руб, встал как родной. И на сайтах нашел информацию, что в коробке рено лежит этот самый Valeo. Официалы запчасть проглотили и без проблем поставили (мне движку по гарантии меняли, а заодно сопутствующие детали на халяву заменили, какие молодцы!) Нет никаких проблем, уже 10 тыс проехал.
RS0Y5L-02S серебристый

Всё относительно, как и усилие на педали сцепления, и ко всему привыкаешь.

Когда конторского Ларгуса перегонял (нового на механике), подумал сразу — это что за педали мягкие такие, они вообще куда-нибудь присоединены? Для кого это сделали, для дрыщей?, для бап? )))

Валео нс Ларгусе с завода)) это же французы и сцепу тоже свою они приладили))
Кст по гидроприводу скорее всего твоя правда, что он усил е в приводе снижает.
На турбосубарике именно гидропривод и там большая корзина перевар вающая момент в 2-3 раза бол ше вазовской, по услию нажима на удивление мягкая!

По 190ткм пробега в городе да еще с грузом это отличный результат! Похоже что с завода там Валео далеко не такое, как в запчастях торгуют сецчас типа российское или даже кЕтайское))

И да и нет))
Это мировые лидеры по теме сцепы и их комплекты ставят на весьма крутые спорттачки с завода.

С другой стороны я не понимаю, ну как Валео настгящий может 2,5-3тр за комплект стоить?))
За такие бабки его даже ленивые априори русские не произведут)))) это китайцина наверняка

В пользу данного сомнения — есть вариант Сцепления ЗАКС от БМВ5, который можно приладить у отечественному УАЗу, естественно недешевое изделие, порядка 20 тр за комплект, но ходит такая сцепа не в пример больше изначально заточенных под УАЗ буржуйских сцеп))) есть примеры пробега более 200 ткм и. это на тяжелом (относительно жигулей) внедорожнике. СУПЕР!

Вот вам и расклад — сложно ожидать от комплекта сцепленияза 3 тр, сделанного в лучшем случае в Турции, что оно вечным будет))

Штатное в коробке Лада это вроде как ВИС, а не Начало, Камаз и Трек, собственно больше в рф никто и не производит сцепы на Самару.
У меня ВИС и пелаль тугая в сравнении с турбосубару, но терпимо))

Отзывов кучу перечитал на разных форумах — ну не могут все не сговариваясь горланить, что 12 лепестковая Висовская корзина жесче работает, чем Крафтех)) здесь я опыту народному доверяю. С использованием элементов матстатистики))

Это центровая шлицевая втулка, которая болтается в каком-то пластиковом обрамлении?)) Идея может быть и хорошая, но как раз именно веломые диски у наших дешманфранцузоавтопромов дребезжат неистово))) всякие логаны просто стонут ит этих дисков.

По мне так если на БМВ М3 в 46м кузове с механикой если такой приблуды нет в сцеплении, то значит она не нужна там))
Мне доводилось видеть сцепу с такой же как у меня БМВ 550 е60 (там 490 Нм момента на коленвалу. причем приход там снизу начинается хороший), но только с МТ. там тоже нет пластмассовой затеи на шлицевой втулке)) У турбосубарика на сцепе тоже такого рудимента не было))

Я не против инноваций и очень даже за отсутсвие сцепления, когда это электромобиль)) но все пластмасски в сцепе это зло!

Они и по замерам усилия на педали от ЗА РУЛЕМ примерно одинаковые были, но у них и Валео не сильно отличалось)) но тогла в России это Валео не производили.
В принципе противоречий нет, в основном так народ по усилию на педали и раскладывает

Для полноты картины мира)) в это неравенство еще бы САКС с Люком поставить.
САКС вроде повыше усилие чем Крафтеч на педали имеет, но в сравнении с ВИСом пока информации не нашел адекватной))

На какой автомобиль Валео недавно установлено и я так понял с новья и пластиковый подшибос был сразу заменен на «какой-то усиленные»?
Просто в отличии от других наменований Валео может быть и с гидровыжимным, к которому наверняка и замену можно найти))

Если верить результатам измерений древнего теста За РУЛЕМ комплектов сцеплений на Самару, усилие выжима:

LuK не более 650 Н
SACHS не более 720 Н
«ВАЗинтерсервис» не более 1220Н

Очевидно, что это не усилие на педали Самары (там нужно учитывать длинну рычагов педального узла и вилки с выжимным подшибосом), максимум силы прикладываемой непосредственно к лепесткам корзины в направлении перпендикулярном ее проскости.
Отмечу, что зависимость между величиной перемещения(прожимания) лепестков корзины, хоша плоскости нажимного диска корзины и прикладываемой к ним силе более сложная, чем просто линейная функция))

В любом случае привод через педаль ву ВИСа тоже быдет пропорционально почти в 2 раза тяжелее))

Интересная информация по сцепам на совкопром:
На сегодняшний момент диски сцепления на линейку всех моделей автомобилей ваз производят на многих отечественных предприятиях. Также сцепление ваз производят и именитые зарубежные фирмы, такие как LUK ЛЮК, VALEO ВАЛЕО, KRAFT, SACHS, HOLA и другие. На сборочных конвейерах АВТОВАЗа преимущественно применяются диски сцепления производства ВАЗИНТЕРСЕРВИС ВИС город Тольятти. Также в очень небольших объёмах на некоторые комплектации автомобилей Приора и Калина ставятся диски LUK и VALEO. Доля остальных как отечественных, так и зарубежных производителей в общем объёме сегмента рынка сцеплений очень небольшая, тем не менее про некоторых из них я постараюсь рассказать.

Рейтинг производителей сцеплений ваз — апрель 2012г
Позиция Товарный знак Cтрана изготовления

1 SACHS Германия
2 VALEO Франция
3 ВИС Россия г.Тольятти
4 VINTERS** Россия г.Тольятти
5 LUK Германия
6 HOLA Нидерланды
7 KRAFT Германия
8 QML Германия
9 PILENGA Италия
10 MAPA Турция
11 Завод сцеплений-Тюмень Россия
12 Триал Россия
13 FINWHALE Германия
14 Начало Россия
15 FENOX Беларусь
16 FORTECH Ю.Корея
17 АВТО-ЛТД Россия г.Н.Челны
18 Аutotechnik Китай

*все диски сцепления приобретались в магазинах зап.частей из розничной сети
** сцепление VINTERS снято с производства в конце 2011 года

Диск сцепления ваз ведомый в сборе — требования
1. Толщина диска в сжатом состоянии, мм, норма= 7,8 +-0,25
2. Осевая жёсткость=не менее 0,6
3. Параллельность между накладками в сжатом состоянии=0,17мах
4. Отход до свободного вращения= При удалении нажимного диска на 1,2(1,4)мм от положения при усилии 3400(3700)Н ведомый диск должен вращаться при приложении момента менее 0,2 Н*м
5. Момент гистерезиса демпфера, Н*м= При угле поворота ступицы не более 2.0 (°прямого и °обратного хода), на остальных участках 5.0min-13.0max, 4.0min-12.0max и 10.8min-17.7max.
6. Остаточный дисбаланс, г*мм= не более 150
7. Циклическая долговечность, = после испытаний не должно быть поломок или появления усталостных трещин в деталях демпфера, характеристика демпфера должна остаться в пределах зоны заданной чертежом.

Диск сцепления ваз нажимной в сборе — требования:
1. Высота от верхней плоскости нажимной пружины на D 34мм до плоскости маховика (L2), = 35,7+-1.0
2. Торцевое биение лепестков нажимной пружины на D 34мм относительно плоскости маховика, = 0,65 (0,75)max
3. Отход при выключении сцепления (h), = не менее 1,4
4. Разность величины отхода, = не более 0,25
5. Нагрузка включения, Н= от 950 до 1350 ( в завис. от модели)
6. Нагрузка зажатия, Н= от 3532 до 4800 ( в завис. от модели)
7. Остаточный дисбаланс, г*мм= не более 200
8. Циклическая долговечность= После 1.000.000 циклов нагружения не должно быть усталостных трещин и других разрушений в деталях нажимных дисков, изменения характеристик более 10% от первоначальных величин.

Сцепление на автомобиле служит для временного отключения мотора от ходовой части для переключения передач и при начале движения с места. Ресурс сцепления очень сильно зависит от стиля езды водителя, и в среднем составляет 150-200 тысяч км.

Замена сцепления Лада Ларгус, наряду с капитальным ремонтом двигателя, считается одной из самых сложных и ответственных ремонтных процедур автомобиля. Чтобы заменить сцепление нужно разобрать большое количество агрегатов и узлов автомобиля, что само по себе уже является очень непростой задачей.

Видео:Замена сцепления без снятия мкпп Рено ЛоганСкачать

Признаки неисправности сцепления

Сцепление ломается не каждый день. Бывает так, что и не сразу сообразишь, что на Ларгус сцепление выходит из строя. Понять это просто по таким признакам:

• При нажатии на педаль сцепления или в нейтральном положении ручки КПП и отпущенной педали слышен посторонний шум – скрежет, писк, вой или тарахтение
• Некоторые передачи включаются с трудом или не включаются вовсе
• Сцепление не полностью отключается при нажатой педали, сцепление ведет
• Сцепление буксует, оно не полностью включается при отпущенной педали и включенной передаче

Если сцепление берет в самом начале или конце хода педали, то, возможно, нужна регулировка свободного хода педали сцепления. Сделать это сможет наш мастер. Также он осмотрит сцепление и обязательно сообщит Вам, если нужна его замена.

Чаще всего из-за плохой смазки пропадает выжимной подшипник. Бывает, что ослабляются и проседают лепестки диафрагменной пружины или в месте их контакта с подшипником образуется критический износ. Со временем может ослабляться крепление демпферных пружин или фрикционных накладок ведомого диска.

Если фрикционные накладки на диске изношены, на них видны трещины, расслоения, то диск необходимо заменить.

Видео:После замены сцепления на Ларгус K4MСкачать

Особенности замены сцепления Лада Ларгус

На Лада Ларгус устанавливается два типа механических коробок переключения передач. На 5-ти местной пассажирской модификации с 8-ми клапанным двигателем используется коробка JH3 с тросиковым приводом. На остальных модификациях установлена коробка передач JР5 с гидравлическим приводом сцепления.

Коробки передач отличаются только принципом привода. Вся механическая часть полностью идентична. Соответственно, JH3 комплектуется обычным выжимным подшипником, а JР5 – подшипником, совмещенным с гидроцилиндром.

При ремонте сцепления мы настойчиво рекомендуем менять полностью весь комплект деталей: выжимной подшипник, корзину сцепления с нажимным диском и лепестковой пружиной, ведомый диск с фрикционными накладками и демпферными пружинами. Наши мастера обязательно проверят состояние нажимной вилки. Если она изношена – ее также лучше заменить.

После демонтажа коробки передач мы обязательно проводим осмотр картера. Если обнаруживаются признаки течи масла из-под сальников первичного вала КПП или коленвала – их обязательно нужно заменить. Они стоят копейки по сравнению со стоимостью работ по демонтажу и монтажу коробки передач.

Опытные мастера нашего технического центра специализируются на замене сцепления Лада Ларгус. Работа проводится в полном соответствии с нормативами завода-производителя. Она занимает около 4 часов рабочего времени. Вы сможете подождать это время в удобной комнате отдыха или заняться своими делами. Все работы будут выполнены профессионально, качественно и точно в срок.

Сцепление на автомобиле служит для временного отключения мотора от ходовой части для переключения передач и при начале движения с места. Ресурс сцепления очень сильно зависит от стиля езды водителя, и в среднем составляет 150-200 тысяч км.
Замена сцепления Лада Ларгус, наряду с капитальным ремонтом двигателя, считается одной из самых сложных и ответственных ремонтных процедур автомобиля. Чтобы заменить сцепление нужно разобрать большое количество агрегатов и узлов автомобиля, что само по себе уже является очень непростой задачей.

Видео:ЗАМЕНА СЦЕПЛЕНИЯ ЛОГАН2 STEPWAY 2020ГОДА. ПОЛНАЯ ВЕРСИЯ СО СБОРКОЙ! ВСЕ ТОНКОСТИ!!! #ВИДЕОЛЕКЦИЯСкачать

Признаки неисправности сцепления

Сцепление ломается не каждый день. Бывает так, что и не сразу сообразишь, что на Ларгус сцепление выходит из строя. Понять это просто по таким признакам:

• При нажатии на педаль сцепления или в нейтральном положении ручки КПП и отпущенной педали слышен посторонний шум – скрежет, писк, вой или тарахтение
• Некоторые передачи включаются с трудом или не включаются вовсе
• Сцепление не полностью отключается при нажатой педали, сцепление ведет
• Сцепление буксует, оно не полностью включается при отпущенной педали и включенной передаче

Читайте также: Что будет если из термостата убрать клапан

Если сцепление берет в самом начале или конце хода педали, то, возможно, нужна регулировка свободного хода педали сцепления. Сделать это сможет наш мастер. Также он осмотрит сцепление и обязательно сообщит Вам, если нужна его замена.

Чаще всего из-за плохой смазки пропадает выжимной подшипник. Бывает, что ослабляются и проседают лепестки диафрагменной пружины или в месте их контакта с подшипником образуется критический износ. Со временем может ослабляться крепление демпферных пружин или фрикционных накладок ведомого диска.

Если фрикционные накладки на диске изношены, на них видны трещины, расслоения, то диск необходимо заменить.

Видео:УПАЛА ИЛИ ПРОВАЛИЛАСЬ ПЕДАЛЬ СЦЕПЛЕНИЯ - ЕСТЬ ПРОСТОЕ РЕШЕНИЕ. ЗАМЕНА ГЛАВНОГО ЦИЛИНДРА СЦЕПЛЕНИЯ.Скачать

Операции по снятию подшипника сцепления Лада Ларгус

1. Снимите коробку передач, если она не была снята для ремонта сцепления.2. Выверните два болта крепления узла выключения сцепления…

3. …и извлеките цилиндр в сборе с подшипником выключения сцепления из картера сцепления.

Перед установкой проверьте новый подшипник. Он должен вращаться легко, без заеданий и шума и не иметь люфтов.

Проверьте легкость перемещения подшипника на направляющей рабочего цилиндра, нажав на него в осевом направлении. Подшипник должен перемещаться до упора без заедания и четко возвращаться в исходное положение поджимной пружиной.4. Установите рабочий цилиндр привода выключения сцепления в сборе с подшипником в порядке, обратном снятию. Болты крепления рабочего цилиндра к картеру сцепления затяните моментом 7 Н*м.5. Присоедините к переходнику рабочего цилиндра трубопровод.6. Установите коробку передач.7. Удалите воздух из гидропривода выключения сцепления (см, «Прокачка гидропривода выключения сцепления автомобиля с коробкой передач JН5»).

Видео:Замена сцепления Лада ЛаргусСкачать

Особенности замены сцепления Лада Ларгус

На Лада Ларгус устанавливается два типа механических коробок переключения передач. На 5-ти местной пассажирской модификации с 8-ми клапанным двигателем используется коробка JH3 с тросиковым приводом. На остальных модификациях установлена коробка передач JР5 с гидравлическим приводом сцепления.

Коробки передач отличаются только принципом привода. Вся механическая часть полностью идентична. Соответственно, JH3 комплектуется обычным выжимным подшипником, а JР5 – подшипником, совмещенным с гидроцилиндром.

При ремонте сцепления мы настойчиво рекомендуем менять полностью весь комплект деталей: выжимной подшипник, корзину сцепления с нажимным диском и лепестковой пружиной, ведомый диск с фрикционными накладками и демпферными пружинами. Наши мастера обязательно проверят состояние нажимной вилки. Если она изношена – ее также лучше заменить.

После демонтажа коробки передач мы обязательно проводим осмотр картера. Если обнаруживаются признаки течи масла из-под сальников первичного вала КПП или коленвала – их обязательно нужно заменить. Они стоят копейки по сравнению со стоимостью работ по демонтажу и монтажу коробки передач.

Опытные мастера нашего технического центра специализируются на замене сцепления Лада Ларгус. Работа проводится в полном соответствии с нормативами завода-производителя. Она занимает около 4 часов рабочего времени. Вы сможете подождать это время в удобной комнате отдыха или заняться своими делами. Все работы будут выполнены профессионально, качественно и точно в срок.

Видео:КАК ПРАВИЛЬНО ПРОКАЧАТЬ ГИДРАВЛИЧЕСКОЕ СЦЕПЛЕНИЕ НА ПРИМЕРЕ РЕНО! КАК ОТРЕГУЛИРОВАТЬ СЦЕПЛЕНИЕ!Скачать

КПП, сцепление, приводы колес Лада Ларгус (трансмиссия)

При выходе сцепления Лада Ларгус из строя рекомендуем заменять одновременно все его элементы (ведомый и ведущий диски, подшипник выключения сцепления), так как работа по замене сцепления трудоемкая, а ресурс поврежденных элементов сцепления уже снижен, поэтому, если их установить вновь, может потребоваться повторная замена сцепления после сравнительно небольшого пробега.

Неисправности сцепления Лада Ларгус

Основные неисправности, для устранения которых необходимы снятие и разборка сцепления, следующие: — повышенный (по сравнению с привычным) шум при включении и выключении сцепления; — рывки при работе сцепления; — неполное включение сцепления (сцепление буксует); — неполное выключение сцепления (сцепление «ведет»),
Вам потребуются: ключ «на 11»(удобнее торцовая головка), отвертка с плоским лезвием, маркер. . и оправка для центрирования ведомого диска

Операции по снятию и дефектовке деталей сцепления Лада Ларгус

Работа показана на примере автомобиля с двигателем К4М.

На автомобиле с двигателем К7М сцепление снимают полностью аналогичными приемами. 1. Снимите коробку передач

Если будете устанавливать прежний нажимной диск, пометьте любым способом (например, маркером) взаимное расположение кожуха диска и маховика, чтобы установить нажимной диск в прежнее положение (для сохранения балансировки). Последующие операции для наглядности показаны на снятом двигателе.

Так расположены болты крепления кожуха сцепления к маховику двигателя.

3. Снимите нажимной и ведомый диски сцепления с маховика, придерживая ведомый диск.

4. Осмотрите ведомый диск сцепления. Трещины на деталях ведомого диска не допускаются. Проверьте степень износа фрикционных накладок. Если головки заклепок утоплены менее чем на 0,2 мм, поверхность фрикционных накладок замаслена или ослаблены заклепочные соединения, то ведомый диск надо заменить.

Если накладки ведомого диска замаслены, проверьте состояние сальника первичного вала коробки передач. Возможно, потребуется его замена.

5. Проверьте надежность фиксации демпферных пружин в гнездах ступицы ведомого диска, пытаясь переместить их рукой в гнездах ступицы. Если пружины легко перемещаются в гнездах или сломаны, замените диск.

6. Проверьте осевое биение ведомого диска, если при визуальном осмотре обнаружено его коробление.

Если биение превышает 0,5 мм, замените диск. 7. Осмотрите рабочие поверхности трения маховика и нажимного диска, обратив внимание на отсутствие глубоких рисок, задиров, забоин, явных следов износа и перегрева. Замените дефектные узлы.

8. При ослаблении заклепочных соединений А деталей кожуха и нажимного диска замените нажимной диск в сборе. Внешним осмотром оцените состояние диафрагменной пружины В нажимного диска. Наличие трещин на диафрагменной пружине не допускается. Места Б контакта лепестков пружины с подшипником выключения сцепления должны находиться в одной плоскости и не иметь явных следов износа (износ не должен превышать 0,8 мм). В противном случае замените нажимной диск в сборе.

9. Осмотрите соединительные звенья А кожуха и диска. Если звенья деформированы или сломаны, замените нажимной диск в сборе. Внешним осмотром оцените состояние опорных колец Б нажимной пружины. Кольца не должны иметь трещин и следов износа. В противном случае замените нажимной диск в сборе.

10. Перед установкой сцепления проверьте легкость перемещения ведомого диска по шлицам первичного вала коробки передач. При необходимости устраните причины заедания или замените дефектные детали. 11. Нанесите на шлицы ступицы ведомого диска тугоплавкую консистентную смазку.

12. При монтаже сцепления сначала с помощью оправки установите ведомый диск.

Устанавливайте ведомый диск таким образом, чтобы выступающая часть ступицы диска (показана стрелкой) была направлена в сторону диафрагменной пружины кожуха сцепления.

13 после установите на три центрирующих штифта кожух нажимного диска сцепления. После этого можно ввернуть и болты крепления.

14. Болты вворачивайте равномерно, по одному обороту ключа каждый, поочередно переходя от болта к болту по диаметру. Момент затяжки болтов 20 Н*м.

16. Установите коробку передач. 17. Удалите воздух из гидропривода выключения сцепления автомобиля с коробкой передач JН5

Видео:ЛАРГУС ЗАМЕНА СЦЕПЛЕНИЯ БЕЗ СНЯТИЯ ПОДРАМНИКА -БОЛЬШОЕ Т.ОСкачать

Замена фрикционной муфты

Ремонт сцепления Ларугса, как и любого другого автомобиля, не имеет смысла, все изношенные детали подлежат обязательной замене. Для работы понадобится стандартный набор инструментов, усилители, молоток и новый комплект запчастей. Сначала автомобиль нужно установить на подъемник или поднять его переднюю часть на домкратах над смотровой ямой. Передние колеса и защита двигателя демонтируются. Открутив саморезы, нужно снять левый щиток под бампером. Откроется доступ к крепежам щитка в арке колеса, который также подлежит снятию.

Масло из КПП сливается в подходящую ёмкость, для этого откручивается сначала пластиковая, а затем металлическая пробка. Резервуар не убирайте, пока не сольётся максимум масла. Тормозной суппорт демонтируйте и уберите в сторону вместе с колодками.

Демонтаж поворотного кулака

Снятие выполняется по следующей схеме:

• отсоединить датчик АБС;
• ключом на 16 мм открутить гайку на винте для стяжки, отвёрткой разжать две стороны кулака, выдавить стержень шаровой опоры;
• на шпильке рулевого наконечника открутить гайку ключом на 16 мм и выдавить шпильку;
• двумя ключами на 18 мм откручиваются крепёжные гайки, которыми кулак крепится к стойке. Теперь можно снять поворотный кулак, а также демонтировать шрус от коробки передач (при этом ролики наверняка выпадут).

Заменить сцепление на Ларгусе без слива масла нельзя, так как внутренние механизмы привода (шрус) нельзя открутить, если в КПП есть смазочный материал.

Работа в моторном отсеке

Сначала нужно отсоединить «минусовую» клемму аккумулятора и снять тросик. Для этого противовес вытягивается вперёд, снимается через прорезь, после чего через нее же выводят резиновую муфту. Держатель жгута двигателя крепится к корпусу КПП. Чтобы его снять, достаточно разжать крепление. Теперь нужно отсоединить все клеммы проводов:

• открутив два крепежных винта, снять клемму с датчика ВМТ;
• на КПП отключить датчик заднего хода;
• отсоединить клемму датчика скорости;
• датчик концентрации кислорода (лямбда-зонд) тоже отсоединяется.

Шланг сапуна нужно ослабить и отвести в сторону от коробки, открутить два провода на «массу». Далее найдите тягу ручки КПП, ослабьте крепление и вытащите стержень.

На хомуте крепления с помощью краски оставляется метка, чтобы при монтаже поставить стержень правильно.

Снятие коробки передач

Без снятия КПП заменить сцепление на Ладе Ларгус невозможно. Сначала нужно снять подрамник, открутив три болта крепления к бамперу. Затем снимается кронштейн задней опоры, откручиваются болты крепления рулевого управления и крепёжный болт ГУРа слева на подрамнике. Выхлопная труба отсоединяется от выпускного коллектора и снимается с резиновых подвесов. Подрамник крепится к кузову на 4 болтах – их нужно открутить. Дополнительно придется снять стартер.

Остаётся убрать два винта сверху – они крепят КПП к двигателю – и четыре болта, с помощью которых картер сцепления прикрепляется к масляному картеру. Предварительно под мотор и КПП устанавливаются подходящие опоры. В самом конце демонтируется кронштейн левой опоры двигателя, после чего откручиваются гайки на нижних шпильках.

Замена механизма

Для снятия корзины выполняются следующие операции:

• ключом на 11 мм откручиваются 6 болтов, которые удерживают корзину, фиксируя ее на маховике – по одному витку, последовательно;
• придерживая фрикционный диск, снимают корзину.

После замены всех изношенных элементов узел собирается, при этом действия выполняются в обратном порядке. Для монтажа понадобится использовать термостойкую смазку и центровочную оправку.

Регулировка сцепления

Идеально отцентровать и отбалансировать фрикционную муфту, проводя сборку самостоятельно, будет проблематично, но возможно. Чтобы отрегулировать натяжение своими руками, нужно выполнить ряд действий:

• найти гайки для регулировки педали сцепления (расположены под бачком ГУРа);
• внешнюю гайку открутить до конца шпильки;
• с помощью второй гайки регулируется ход педали сцепления до нужного натяжения троса;
• после этого внешней гайкой фиксируется крепёж, чтобы в дальнейшем он не ослаблялся и трос не слетал.

Если сцепление Ларгуса отрегулировано правильно, первая передача будет включаться легко. При запущенном двигателе и полностью выжатой педали сцепления не должно быть хрустов, тресков, самопроизвольного повышения и понижения оборотов.

Определить что именно менять: диск, корзину или выжимной подшипник, лучше всего после того, как коробка будет снята. По времени, работа занимает от 3 до 8 часов. Замена сцепления Лада Ларгус делается только со снятием / установкой коробки передач. На некоторых моделях, для снятия коробки нужно снимать подрамник.

Решение о замене нужно принимать после диагностики в автосервисе. Некоторые симптомы, могут быть похожи на неисправности коробки передач или механизм переключения передач. На роботизированных коробках (робот, изитроник и т.п.), после окончания работы, понадобиться делать адаптацию точки схватывания. Это можно сделать на наших станциях.

Стоимость замены сцепления:

Выбрать автосервис в Санкт-Петербурге:

Если вы заметили что сцепление начинает вести себя не так как раньше, мы рекомендуем сразу же обратится в автосервис для диагностики. Если запустить этот момент, то впоследствии, придется производить и замену маховика. А стоимость маховика в несколько раз превышает стоимость комплекта сцепления.

Одновременно, мы рекомендуем также поменять задний сальник коленвала и сальники полуосей. Стоит обратит внимание и на состояние сальника штока выбора передач. Стоимость уплотнений минимальная и лучше сделать все сразу, не переплачивая за туже работу в будущем.

Окончательная цена работы зависит от необходимости снятия подрамника и снятия коробки. Бывает, что люди самостоятельно пытаются выполнить рабобты, у них ничего не выходят и они привозят полуразобранный автомобиль к нам.

Если трансмиссионное масло давно не меняли, надо будет поменять.

Основные признаки неисправности:
— повышенный шум при включении и выключении сцепления;
— неполное включение («буксует»);
— неполное выключение(«ведет»);
— рывки.

Гарантия на работу — 180 дней.

Самые хорошие комплекты сцепления выпускают: LUK, SACHS, AISIN, VALEO.

📺 Видео

Lada Largus Не прокачивается сцепление. Как снять Главный цилиндр сцепления?Скачать

выжимной подшипник на двигателе к4м ларгус,Рено.Скачать

ВЫБОР КОМПЛЕКТА СЦЕПЛЕНИЯ (КОРЗИНЫ ДИСКА ВЫЖИМНОГО) НА РЕНО Логан, Сандеро ЛАДА ЛАРГУССкачать

Как БЫСТРО проверить сцепление. 2 лучших способа проверить ИЗНОС дисков сцепленияСкачать
