Замена свечей зажигания лада 2112 16 клапанов (5 видео)

Так как конструкция двигателей и в частности, доступ к свечам зажигания на 16-клапанном двигателе немного не такой простой, как на 8-кл., то данную процедуру я решил рассмотреть более подробно в отдельной статье.

Сама конструкция устроена таким образом, что к каждой свече подключена своя катушка зажигания, к примеру на ВАЗ 21124 это выглядит так.

Как видно на фото выше, каждая из них фиксируется болтиком, который предварительно необходимо открутить. Об этом подробнее читайте в инструкции по замене катушек зажигания на 16-клапанной ВАЗ 2110 и 2112.

Когда с этим справились, можно при помощи ключа или специальной свечной головки с удлинителем выкручивать свечи из ГБЦ.

Так как свеча находится в довольно глубоком колодце, то для более удобного ее извлечения необходимо использовать специальные ключи с резиновыми вставками внутри, которые захватывают и не дают ей упасть во время демонтажа.

Ту же самую процедуру выполняем со всеми остальными цилиндрами и производим замену свечей на новые.

Не забывайте менять свечи через каждые 30 000 км или еще чаще, если этого требует их состояние и внешний вид электродов. Но на практике, качественные расходники способны пройти данный пробег без существенных изменений.

Содержание

Свечи зажигания двигателей 2112 и 21124 (16v) — замена
Последовательность выполнения
Инструкция АВТОВАЗа по замене свечей зажигания и катушек на двигателе ВАЗ
Замена свечей зажигания ваз 2112 2114 16 клапанов
Признаки неисправности свечей зажигания
Замена свечей зажигания Ваз 16 клапанов
Диагностика двигателя по свечам зажигания
Замена свечей зажигания на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112
Как заменить свечи зажигания на ВАЗ 2110-ВАЗ 2112?
💥 Видео

Видео:Замена свечей зажигания ваз 2112,2111,2110, 16 клапанов.Скачать

Свечи зажигания двигателей 2112 и 21124 (16v) — замена

Замечание. Работа показана на автомобиле с двигателем 21124. Особенности замены свечей на автомобиле с двигателем 2112 указаны в тексте.

Свечи зажигания заменяем по рекомендации завода-изготовителя через каждые 30000 км пробега или при выходе их из строя, если двигатель стал работать неустойчиво.

Для выполнения работы потребуется: специальный торцовый ключ для свечей зажигания на 16 мм с удлинителем. В головке ключа должна быть установлена резиновая муфта, которая удерживает свечу.

Видео:Обзор замены свечей зажигания ВАЗ 2110-2112 16VСкачать

Последовательность выполнения

1. На автомобиле с двигателем 21124 снимаем катушку зажигания первого цилиндра (см. «Катушки зажигания двигателя 21124 (1,6i 16v) — проверка и замена»). На автомобиле с двигателем 2112 снимаем высоковольтные провода со свечей (см. «Высоковольтные провода двигателя 2112 (1,5i 16v) — проверка и замена»).

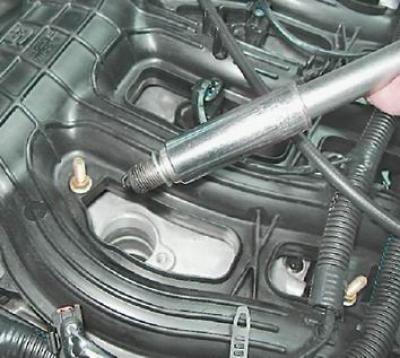

2. Торцовым ключом для свечей зажигания на 16 мм отворачиваем свечу и извлекаем ее из гнезда.

3. Вынимаем свечу из головки ключа.

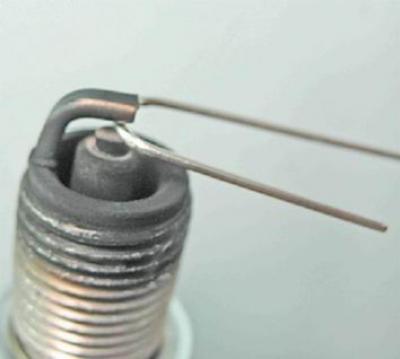

4. Перед установкой свечи зажигания набором круглых щупов проверяем зазор между ее электродами. Зазор должен быть 1,0-1,1 мм.

Предупреждение! При проверке зазора плоскими щупами результаты замеров будут неправильными.

5. Регулируем зазор подгибанием бокового электрода.

Предупреждение! Во избежание повреждения резьбы в головке блока цилиндров, предварительно свечу следует завернуть от руки и уже после этого затянуть, вставив вороток в удлинитель ключа. Момент затяжки свечи 30-40 Н·м.

Вставляем свечу в головку ключа и заворачиваем ее в головку блока цилиндров.

Аналогично заменяем свечи остальных цилиндров.

Видео:Обзор свечей зажигания на Ладу! Какие выбрать? Когда менять?Скачать

Инструкция АВТОВАЗа по замене свечей зажигания и катушек на двигателе ВАЗ

Согласно регламенту, замена свечей зажигания на двигателях ВАЗ переднеприводных автомобилей LADA предусмотрена каждые 30 тыс. км. пробега. Как заменить свечи и индивидуальные катушки зажигания (ИКЗ) своими руками рассказывается в технологической инструкции завода.

1. Отвернуть болты 4, рисунок 5, и отсоединить катушки 5 зажигания от свечей 6 зажигания (головка сменная Torx Е8, вороток).

2. Снять свечи (ключ для свечей зажигания 16).

1. Установить свечи 6, рисунок 5, и затянуть с моментом 20…30 Н∙м (2,0…3,0 кгс∙м) (головка сменная высокая 16, удлинитель, вороток, ключ моментный).

2. Перед установкой катушек зажигания на внутреннюю поверхность резинового уплотнителя свечи зажигания нанести смазку типа НИИНП-233 ТУ 38.101687 толщиной 1 мм. Норма расхода 1 г на двигатель.

Читайте также: Клапан воздушный арктос квк 100м для круглых воздуховодов

3. Установить катушки 5 зажигания, затянуть болтами крепления. Момент затяжки болта крепления катушки зажигания 4…8 Н∙м (0,4…0,8 кгс∙м) (головка сменная Torx E8, удлинитель, вороток, ключ моментный).

Как закрутить свечу зажигания с нужным усилием без динамометрического ключа рассказали эксперты журнала «За Рулем»:

1. Закрутить свечу от руки до касания шайбы о стенку.

2. Довернуть новую свечу на 200-220 градусов или уже ранее устанавливаемую свечу (кольцо уже обжато) примерно на 30 градусов.

А вы используете моментный ключ при замене свечей зажигания?

Видео:Как понять, что пора менять свечи зажигания? Когда нужно менять свечи зажигания? 5 ПРИЗНАКОВСкачать

Замена свечей зажигания ваз 2112 2114 16 клапанов

Срок замены свечей зажигания составляет 30 тыс. км. Старые свечи могут приводить к увеличению расхода топлива.

Регулярно проверяйте надежность соединений высоковольтных проводов со свечами, катушкой и распределителем зажигания. Протирайте высоковольтные провода по мере их загрязнения. Грязь может привести к утечке тока.

В а ж н о
Проверяйте и меняйте свечи зажигания на холодном двигателе.
Не затягивайте свечи очень сильно, керамический изолятор может повредится от этого и работа свечи, а как следствие и двигателя, будет нарушена.

Видео:Свеча зажигания для 8кл. и 16кл. двигателя!!! #свечи #ремонтСкачать

Признаки неисправности свечей зажигания

Начинает плохо заводиться двигатель
Увеличился расход топлива
Иногда, двигатель подтраивает
Снижение динамики автомобиля
Большой пробег без замены свечей

По состоянию свечей можно провести диагностику двигателя, но об этом ниже.

Видео:НИКОГДА НЕ МЕНЯЙТЕ СВЕЧИ ПОКА НЕ ПОСМОТРИТЕ ЭТО ВИДЕО | КАК ОТЛИЧИТЬ ИРИДИЕВЫЕ ОТ ПЛАТИНОВЫХСкачать

Замена свечей зажигания Ваз 16 клапанов

1. Скиньте провод от клеммы “—” аккумулятора

2. Головкой «на 10» отворачиваем 4-е гайки крепления пластиковой защиты.

3. Открутив крышку горловины, куда заливают масло, снимите пластиковую защиту.

4. Закройте горловину обратно, чтобы в двигатель не попала грязь и иные предметы.

5. Снимите со свечей высоковольтные провода. Не тяните за сами провода .

6. Торцевым свечным ключом «на 16», выворачиваем свечи

Видео:ваз 2112 замена свечей на 16vСкачать

Диагностика двигателя по свечам зажигания

Когда на изоляторе трещина, есть повреждения на резьбе или электроде, свечу нужно заменить.

Светло-коричневый нагар означает, что свеча работает должным образом, собственно как и двигатель.

Отсутствие нагара на свече: а) двигатель работает на бедной смеси; б) неправильно установлен угол опережения зажигания; в) несоответствие марки свечи типу двигателя.

Блестящий черный нагар свечей означает, что в цилиндр попадает масло. Такие свечи нужно менять или хотя бы чистить, а также искать причину попадания масла в цилиндр

Проверьте зазор между электродами свечи (обязательно круглым щупом). Норма зазора 0,7—0,8 мм. Подгибая боковой электрод

Видео:3 ГЛАВНЫХ ОШИБКИ ПРИ ЗАМЕНЕ СВЕЧЕЙ ЗАЖИГАНИЯ!!!Скачать

Замена свечей зажигания на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Добро пожаловать!
Свечи зажигания – отвечают за воспламенение топливно-воздушной смеси и поэтому в бензиновых двигателях без них никак нельзя обойтись, если же свечи будут выкручены или сильно испорчены (Подгоревшие) то машину вы уже не заведёте, так как смесь не будет поджигаться и всё это из-за четырёх маленьких электрических деталек, которые загрязняются и портятся начиная от некачественного топлива и закачивая неправильной работой двигателя (Зажигание не выставлено к примеру), но благодаря ним ещё же можно проверить состояние двигателя, не все это знают и не все этим пользуются, а это зря, но для начала их снять нужно будет, о том как это сделать и о том как проверить их состояние, мы в сегодняшней статье вам и расскажем.

Примечание!
Для замены свеч, обязательно понадобятся: Гаечные ключи и специальный свечной ключ (Вместо него воротком и высокими накидными головками можно будет воспользоваться)!

Краткое содержание:

Где находятся свечи зажигания?
В зависимости от двигателя который у вас установлен, местонахождение свечей может кардинально изменяться, для начала возьмём 8 клапанные двигателя которые ставятся на автомобили десятого семейства, на них свечи зажигания даже и не вооружённым глазом можно увидеть и снимаются они точно так же легко, для наглядности на фото ниже все свечки уже вывернуты и одна в руках находится у человека при этом, а стрелками показаны два отверстия в которые свечи и вворачивались, остальные два на фото уже к сожалению не видно.

Читайте также: Какие клапана гнет рено логан

Примечание!
Но что касаемо шестнадцати клапанных, на них уже всё сложнее, не намного правда, но работы чуть по больше провести придётся, начнём с того что на них на каждую свечу идёт отдельная катушка зажигания что очень и очень хорошо, в отличие от восьми клапанных автомобилей, в которых стоит модуль зажигания (Если машина инжекторная) или катушка (Если машина карбюраторная) и одна эта деталь распределяет зажигания по всем свечам, на шестнадцати клапанных автомобилях же пошли другим путём и здесь уже одна катушка идёт на одну свечу, соответственно таких катушек всего четыре, их вывернуть первым делом и нужно будет, а под ними вы увидите свечи зажигания которые при помощи специального свечного ключа отвернёте и снимите с автомобиля (Все четыре катушки, указаны на фото ниже стрелками, под ними то и располагаются сами свечи)!

Когда нужно менять свечи зажигания?
Точных цифр вам ни один мастер не скажет, потому что в первую очередь всё зависит от самого качества свеч и во вторую, от исправности мотора, потому что если мотор не настроен и у него при работе проявляется детонация (Что такое детонация, читайте в статье: «Подробное разъяснение детонации в двигателе на автомобилях») то свечи очень короткий срок проживут, да и сам двигатель при такой работе долго не проходит и насчёт сроков их смены, вообще лучше всего (Когда будет время) периодически все свечи выкручивать и смотреть на сколько у них контакты загрязнены, если сильно закоптятся то можно думать о замене или отпескаструить их можно и те же свечи при этом повторно можно будет использовать в автомобили, более подробный процесс пескоструйки вы можете увидеть в ролике ниже, сами вы вряд ли это сделаете если аппарата у вас такого нет, но в принципе по сервисам поездите, может где этим в ваших краях и занимаются люди, но это при условии что свечи закопчены (Испачканы), если же у них контакты окажутся подгоревшими или оплавившимися, то это уже явный признак того что двигатель детонирует и в этом случае немедленно беритесь за его ремонт, узнать о том как определить состояние двигателя по свечам зажигания, вы можете в статье под названием: «Определение изношенности мотора по внешнему осмотру свечей зажигания на автомобилях».

Примечание!
Всё же о сроках замены которые даёт завод пару слов скажем, если это 8 клапанный автомобиль то на нём завод рекомендует производить смену свечей зажигания на новые каждые 15.000 тыс. км., на 16 клапанных каждые 30.000 тысяч, при этом симптомы у двигателя могут проявляться при сильном износе (Загрязнённости) свечей, при появления которых свечи тоже нуждаются в замене, а симптому будут следующими, при разгоне на высоких оборотах машина дёргается и разгоняется дальше рывками, на средних и низких оборотах она будет работать нормально это и говорит об испорченности свечей зажигания которые нуждаются либо же в замене, либо же в пескоструйной очистки специальным прибором!

Видео:Как определить неисправную катушку на 16 клапанном мотореСкачать

Как заменить свечи зажигания на ВАЗ 2110-ВАЗ 2112?

Примечание!
Перед любой заменой свеч на любом двигателе и на любом автомобиле, обязательно первым делом скидывайте минусовую клемму с аккумуляторной батареи, чтобы ничего не замкнуло при работе (О том как скинуть клемму, читайте «в этой статье» пункт первый) и кстати подробности и все нюансы по замене свеч зажигания на шестнадцати клапанных автомобилях, читайте в статье под названием: «Замена свеч на приорах», на них двигатель очень схож с десяточным 16 клапанным движком и поэтому свечи заменяются абсолютно идентично!

Снятие:
1) Приступим к замене свечей на 8 клапанных моторах, во-первых новые свечи нужно будет достать, если у вас карбюраторный двигатель, то вам свечи под маркировкой: «А17ДВРМ, FE65CPR» приобретать будет нужно, на инжекторных 1.5 литров же свечи типа: «А17ДВРМ, АС. R42ХLS» понадобятся, как только вы ими запаслись, старые снимите, для этого отсоедините от них четыре высоковольтных провода (Два из них для наглядности на фото ниже стрелками указаны, ещё два рядом стоят, вы их сразу найдёте) и протрите тряпкой или металлической щёткой (Ну только щёткой аккуратней будьте, свечу не повредите если она вам ещё нужна) саму свечу зажигания (Её верхнюю часть) и место вокруг неё, таким образом когда свеча будет выкручена, во внутрь Головки Блока Цилиндра не попадёт грязь которая при попадании может навредить двигателю автомобиля.

Читайте также: Клапан сброса давления белорусский автоклав

2) Затем специальным свечным ключом или же воротком с высокой накидной головкой, выкрутите свечу за резьбу которая на ней присутствует (Резьба указана красной стрелкой), свечу откручивать нужно против часовой стрелки точно так же как и все болты и винты, соответственно по часовой она заворачивается.

3) Теперь когда свечи сняты и у вас в руках находятся, проверьте и осмотрите обязательно их, как определить по состоянию свечей работу двигателя (Хорошо ли он работает или же плохо) мы уже описали чуть выше, а именно ссылку на эту статью дали, но если вы не собираетесь её читать тогда кратко скажем, при осмотре свеч на изоляторе у них не должны быть найдены трещины (Изоляторы это те места которые во внутрь Головки Блока вворачиваются), резьба должна быть целой, сами электроды тоже не должны быть убитыми, а так же самый лучший цвет который должны иметь свечи, это коричневый или серовато-желтоватый, он говорит о полной исправности двигателя для наглядности такая свеча изображена на фото ниже, более подробную информацию по цвету свечи ищите в той самой статье на которую дана ссылка выше.

Установка:
1) Перед установкой не важно новых свеч или старых, рекомендуем проверить у них зазоры, делается это при помощи круглого щупа, то есть как на маленьком фото показано ниже, сам щуп вставляется в зазор который идёт между электродом и самой свечёй (Этот зазор указан красной стрелкой) и после чего он высчитывается, сразу отметим тот факт что зазор у карбюраторных автомобилей должен быть в районе «0.7-0.85 мм» (Поэтому такой толщины и берите щуп, чтобы этот зазор и проверить, то есть если щуп толщиной «0.80 мм» не полезет в зазор, то значит он меньше положенного, если же щуп легко влезает и ещё место остаётся, тогда его регулировать будет нужно), а у инжекторных 8 клапанных в районе «1.00-1.13 мм».

Примечание!
Если зазор у вас будет выставлен неправильно, то в таком случае запаситесь специальным ключом и при помощи него подогните электрод до такого момента, пока зазор нормально не выставится, как это на фото показано ниже:

2) В завершение по рекомендуем вам всегда резьбу на любой гайке, на любом болту смазывать графитной смазкой, тем самым ржаветь и закисать резьба никогда не будет и отворачиваться всё будет на Ура, тоже самое и со свечами проделайте, а именно резьбу у них этой смазкой смажьте.

Дополнительный видео-ролик:
Подробную информацию о зазорах в свечах зажигания и о том как эти зазоры отрегулировать, смотрите в видео-ролике, который размещён чуть ниже:

Примечание!
В последнее время очень часто стали подделывать детали и подделывают как правило самые ходовые, а самыми ходовыми являются во-первых свечи зажигания, во-вторых различного рода фильтра и т.д., чуть ниже мы закрепили небольшой продолжительности ролик, в котором рассказывается как должна выглядеть оригинальная свеча зажигания и как её можно отличить от подделки и всегда помните одну вещь, все оригинальные запчасти (Даже самые маленькие) продаются в коробках!
