Замена тормозного цилиндра опель фронтера а

Как то отписывался о проблеме со своим главным тормозным. мучился мучился. разобрал. а там вынос как будто зубилом стучали.. Искал замену.. но к неорегиналу нет не ризинок не бочка не датчика.. И решил я замену из чего нибуть нашего поискать. Взял это г. с собой и пошёл смотреть.. Через 15 минут вышел с магазина с УАЗовским ГТЦ. Переделывать пришлой чуть чуть крепления. вскрыл на фрезерном станке крепёжные отверстия и вволя!! Сказка а не тормоза.

#3 tekelberi

Пра-а-авильно. Ряды колхозников ширятся и множатся! К вариантам от ГАЗ и ВАЗ примкнул УАЗ! Фото в студию и номерок — от какого УАЗика-то. Их там многообразие есть А что со штуцерами на трубках сделал? Перевальцевал? У изузячьих резьба другая ведь. (Хотя у тебя Фрося, там тоже ИМХО другая резьба)

#4 drakon322

#5 ISUZU1987

Дsr переходнички сделал, с одной стороны шаг резьбы 1, а с другой 1,25 и усё, переходнички медные так что даже ничё не прикепит.А фотку тока в понедельник, машина на СТО подвеску ковыряет друг. Фото, фото в студию. Просто интересно вакумник родной оставл или тож уазовский колхозить пришлось? Интересно.

#6 tekelberi

НЕ , ну вроде как в первом посте говорилось про рассверливание крепежны отверстий и все. Хотя фото и поможет. ну.

#7 VladTr

Народ потерпите. Машина в сервисе.. =((( Сам по ней уже скучаю. Вакуумник старый оставил, но подумываю и его поменять.. ибо так наверно будет правильней!

#8 DDmitry

Народ потерпите. Машина в сервисе.. =((( Сам по ней уже скучаю. Вакуумник старый оставил, но подумываю и его поменять.. ибо так наверно будет правильней!

давай-давай, колхоз — дело интересное.

#9 Drive58

#10 железкин79

+5 коп. Внедрил от нивы-шевролета вместе с вакуумным усилителем. Срезал со старого блинчика пластину с болтами и приварил к новому, далее короткие танцы с переделкой штока. В сочетании с катапультированным колдуном получилось весьма и весьма, 3,5 года — полет отличный.

#11 Vzlat74

+5 копеек. Внедрил ваккумный в сборе с Делики, пришлось только удлинить задние шпильки и настроить шток с педали. Пять лет туда не заглядываю.

Видео:Как надеть пыльник тормозного цилиндра, простой и эффективный способ.Скачать

Снятие, ремонт и установка передних тормозных суппортов

Видео:Opel Frontera sport А, замена тормозных колодок и правильная установка стяжных пружин (дополнение)Скачать

Снятие

Перед снятием и ремонтом суппорта необходимо убедиться в наличии ремонтного комплекта.

1. Поднимите и установите на подставки переднюю часть автомобиля.

2. Отверните гайки и снимите колеса.

3. Снимите тормозные колодки, как описано в предыдущем подразделе.

4. Чтобы исключить вытекание жидкости из системы, необходимо закрыть бачок. Лучше всего для этого отверните пробку бачка и закройте отверстие полиэтиленом. После этого пробка вновь заворачивается.

5. На задней стороне суппорта отверните полый болт и снимите тормозной шланг.

6. Слева и справа имеются уплотнительные шайбы, которые необходимо снять. При этом вытекает некоторое количество жидкости. Заткните конец шланга (например, оберните клейкой лентой).

7. Отверните два болта и снимите суппорт.

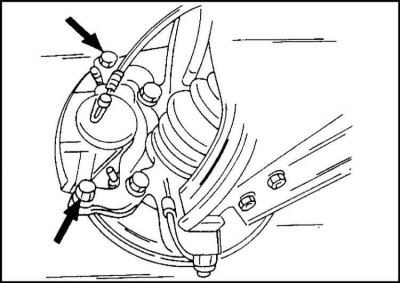

8. Один из болтов показан на иллюстрации. С верхней стороны имеется второй болт.

9. Если необходимо, отверните два болта крепления поворотного кулака. Болты показаны на иллюстрации.

Детали скобы переднего тормоза автомобиля до середины 1995 г. выпуска: 1 — скользящая втулка; 2 — защитный чехол; 3 — защитный чехол; 4 — штуцер для удаления воздуха; 5 — стопорное кольцо; 6 — пылезащитное кольцо; 7 — поршень; 8 — манжета; 9 — цилиндр

Читайте также: Как получить мортиса в цилиндре

Детали скобы переднего тормоза автомобиля с середины 1995 г. выпуска 1 — защитный чехол; 2 — штуцер для удаления воздуха; 3 — стопорное кольцо; 4 — пылезащитное кольцо; 5 — поршень; 6 — манжета; 7 — суппорт

Видео:Замена тормозного цилиндра ОпельСкачать

Ремонт

Если при замене тормозных колодок обнаружены следы жидкости в районе пыльников колесного цилиндра, можно заменить тормозные манжеты.

1. Тщательно очистите суппорт и зажмите его в тисках.

2. Осторожно снимите отверткой защитные колпачки с конца поршня и с суппорта. Следите за тем, чтобы не повредить каких-либо деталей.

3. Вставьте в отверстие суппорта деревянный брусок (перед поршнем) и подведите сжатый воздух к месту присоединения шланга.

4. Выдавите поршень из цилиндра. Для этой цели можно также использовать насос с ножным приводом.

5. Выньте неострым предметом (деревянным или пластмассовым) тормозную манжету из цилиндра, как показано.

6. Детали суппорта переднего колеса автомобиля с середины 1995 г. года выпуска показаны на иллюстрации Детали скобы переднего тормоза автомобиля с середины 1995 г. выпуска.

У автомобиля более раннего выпуска внутри резиновых чехлов вставлены втулки. У новых моделей установлены резиновые чехлы, служащие только в качестве пыльников.

7. Все детали тщательно промойте в тормозной жидкости или спирте.

8. Если внутренняя поверхность цилиндра имеет следы сильного износа, лучше всего замените суппорт в комплекте.

9. Ремонтный комплект должен использоваться полностью, включая все детали.

10. Сначала в канавку вставьте манжету и тщательно прижмите.

11. Манжету смажьте смазкой для тормозной системы или тормозной жидкостью.

12. Вставьте в канавку поршня пыльник.

13. Смочите поршень в тормозной жидкости и вставьте его в цилиндр.

14. После того как поршень частично войдет в отверстие, установите пыльник в суппорт. Следите за тем, чтобы не повредить пыльник.

15. Продвиньте поршень глубже в цилиндр так, чтобы он занял правильное положение. Следите за тем, чтобы правильно стоял защитный колпачок.

16. Если необходимо, замените защитные чехлы с втулками или без них в зависимости от года выпуска. Защитные чехлы устанавливаются с тормозной смазкой.

Видео:главный тормозной цилиндрСкачать

Ремонт цилиндра суппорта

1. После разборки цилиндра манжеты всегда заменяйте.

2. Не следует устанавливать цилиндры, имеющие следы износа, задиры и коррозию рабочей поверхности.

3. Применяйте только тормозную жидкость установленной марки. Не применяйте жидкость, долгое время не использовавшуюся.

4. Поршни и манжеты смазываются или чистой тормозной жидкостью или тормозной смазкой.

У суппортов рассматриваемой конструкции корпус цилиндра перемещается на двух скользящих втулках. Внутри корпуса находится поршень. Несмотря на то, что конструкция обоих рассматриваемых суппортов имеет отличие, снятие, ремонт и установка их выполняются одинаково. Имеющиеся отличия видны из приведенных иллюстраций.

Видео:замена задних тормозных колодок фронтера А +кат№Скачать

Установка суппорта

При наличии внешних дефектов уплотнительных колец тормозного шланга, их следует заменить.

1. Если направляющая суппорта была снята, закрепите ее на поворотном кулаке и затяните оба показанных болта крепления моментом 212 Нм.

2. Закрепите шланг на суппорте, проследив за тем, чтобы он занял правильное положение. При этом один направляющий палец должен быть вставлен в суппорт.

3. Затяните полый болт моментом 35 Нм.

4. Штуцеры удаления воздуха затяните моментом 8 Нм и закрываются колпачками.

5. Установите тормозные колодки, как описано выше.

6. Снимите полиэтилен с пробки бачка.

7. Проверьте уровень жидкости. При необходимости долейте и закройте бачок пробкой.

8. Прочие работы выполняются в последовательности, обратной разборке.

9. Удалите воздух из системы, как описано ниже.

10. В заключение проверьте систему на герметичность.

11. После завершения всех работ проверьте действие тормозной системы во время движения автомобиля.

Видео:Как ОДНОМУ прокачать тормоза? Проверка лайфхакаСкачать

Тормозная система

#1 ORK555

Читайте также: Порядок работы цилиндров mitsubishi diamante

• Автомобиль: FRONTERA A SPORT 2.0

• @Упоминание

Добрый день всем.
Помогите наити причину неисправности .
Ехал тут как то по дороге, сначала почуствовал запах горелого сцепления потом через небольшое время он исчез. при торможении машину немного начало вести в сторону. позже обнаружил , что тормозов у меня нету и педаль провалилась в пол (хорошо что это было в пробке и скорости почти небыло).съехал на обочину, осмотрел Фросю никаких утечек необнаружил. тока заметил ,что передний торм. диск очень горячий. позже педаль стала нормально работать.

#2 lexx14

• Город: Архангельск
• Автомобиль: Opel Frontera 1998 х22хе

• @Упоминание

#3 ORK555

• Автомобиль: FRONTERA A SPORT 2.0

• @Упоминание

Спасибки .
все сделал все ОК

#4 Dark-Mind

• Автомобиль: Opel Frontera 2.4i 1994

• @Упоминание

Раз тема позволяет, то спрошу.

— ГТЦ можно полировать или только под замену?
— Аналоги есть или целиком колхозить нашим автопромом?

ЗЫ: а то в экзисте как-то тухло. взял якобы подходящий, а у него посадочные размеры больше. Брать бу — лотерея, брать оригинал — дорого и тоже неизвестно что там. У моей фроси JKC, люминивый ГТЦ.
Если колхозить, то что подходит?

#5 Shkolin

• Город: CCCP
• Автомобиль: Frontera A Sport 2.0 1993

• @Упоминание

Раз тема позволяет, то спрошу.

— ГТЦ можно полировать или только под замену?
— Аналоги есть или целиком колхозить нашим автопромом?

ЗЫ: а то в экзисте как-то тухло. взял якобы подходящий, а у него посадочные размеры больше. Брать бу — лотерея, брать оригинал — дорого и тоже неизвестно что там. У моей фроси JKC, люминивый ГТЦ.
Если колхозить, то что подходит?

Ну что, нашел что нибудь? А то мне тоже нада менять, тоже JKC и то что в магазинах по каталогу предлагают — не подходит.. ;(

#6 Dark-Mind

• Автомобиль: Opel Frontera 2.4i 1994

• @Упоминание

14тыр). Ессно зеленое земноводное большое и толстое, тем более, что нашепром более низкие цены имеет.

#7 серьга на фронтере

• Город: магнитогорск
• Автомобиль: opel frontera

• @Упоминание

#8 Shkolin

• Город: CCCP
• Автомобиль: Frontera A Sport 2.0 1993

• @Упоминание

14тыр). Ессно зеленое земноводное большое и толстое, тем более, что нашепром более низкие цены имеет.

Эт тебе повезло!
А я вот, обойдя в своей деревне основные разборки и магазины автозапчастей — и будучи везде посланным — расстроился и выходные посвятил изучению этого вопроса.. теперь я самый умный!
так что могу рассказать. проблема с данными на эту машину случилась из за LUCAS\TRW, которые почему то указали для нее другой цилиндр. А так как они чуть ли не флагман в запчастях — все дружно срисовали и теперь на всех сайтах бьется неправильный цилиндр.
Всего на разных модификациях может быть 3 разновидности (отличаются диаметром поршня, определить какой у тебя можно глядя на цилиндр со стороны двигателя — см. фото с каталога —

так вот дробь между буквами R и L как раз и есть диаметр (в дюймах), токо нада перевести в мм., т.е. умножить на 2.54 и умножить на 10
На сколько я успел разобраться бывает всего 3 варианта — «7/8» = 22.2 мм, «15/16» = 23.8 мм и «1» = 25.4 мм !
А дальше совсем просто — вот табличка с соответствующими вариантами замен и ремкомплектов!
Блин, да за такую работу мне шнобелевскую премию нада!! Ну или хотя бы пожертвований на мой интернет-кошелек

первые 2 группы отличаются бачком для жидкости и контактами датчика уровня с этого бачка, сами цилиндры — одинаковые!
На моей машине стоИт третий — 15/16″ — 23.8мм. Думаю на поголовном большинстве Спортов с 2 литровым движком до 95 года — такой же точно!

Читайте также: Степень сжатия в цилиндре двигателя это отношение

MAKE OEM 22,2 mm 7/8″
ISUZU 8941126251
METELLI 05-0304
CIFAM 202-304
DELPHI LM61090
SAMKO P29981
LPR 1700
LUCAS-TRW PMH332 Вес: 0.66 кг 151 A

MAKE OEM 22,2 mm 7/8″
ISUZU 8941135822
METELLI 05-0305
BENDIXUSA 12146
CIFAM 202-305
UNITEDBPC 39453
EIS E105990
WAGNER F109164
FIRSTLINE FBM4638
DELPHI LM61091
SAMKO P29982
LPR 1701
LUCAS-TRW PMH326 Вес: 0.66 кг 152 A
Japan Cars C99000
Kager 39-0211
NIPPARTS J3109001
Nippon pieces I310U01 гм.. Крепление — 4 болта !!
GIRLING 4006332

MAKE OEM 23,81 mm 15/16″
ISUZU 8943134372
BENDIXUSA 12498
UNITEDBPC 39786
EIS E150280
WAGNER F119342
DELPHI LM61092 Ширина: 10 cм Высота: 23 cм Длина: 15 cм
SAMKO P29983
LUCAS-TRW PMK260
LPR 1702
Japan Cars C99001
Kager 39-0408
Centric 130.43014

MAKE OEM 25,4 mm 1″
Isuzu 8-94332-951-0
Lucas/TRW PML273 Вес: 0.78 кг 154 B
Nippon pieces I310U04

РЕМКОМПЛЕКТЫ OEM 22,2 mm 7/8″
Isuzu 5-47519-051-0
Isuzu 5-47519-052-0
Isuzu 8-94231-459-0
Isuzu 8-94241043-0
Isuzu 8-94241-038-0
Isuzu 8-94136-673-0
Isuzu 8-94136-672-0
Mazda BW0A-43-61Z
Seinsa D1258
Lucas/TRW SP 8722
Lucas/TRW SP 7414
Lucas/TRW SG 7512
JAPAN CARS CD3006
Frenkit 122905
ERT 200157

РЕМКОМПЛЕКТЫ OEM 23,81 mm 15/16″
ISUZU 8-94327253-0
ISUZU 8-94327253-1
ISUZU 8-94454562-0
ISUZU 8-97071803-0
OPEL-VAUXHALL 559020
OPEL-VAUXHALL 1605821
OPEL-VAUXHALL 97071803
Seinsa D1445
AUTOFREN D1 445
Frenkit 123016
JAPAN CARS CD9001

РЕМКОМПЛЕКТЫ OEM 25,4 mm 1″
ISUZU 8-94327254-1
ISUZU 8-94454563-0
Frenkit 125026
Frenkit 125054 = 125026 Basic Parts
Seinsa D1416

Сообщение отредактировал Shkolin: 16 Февраль 2010 — 13:52

#9 JayService

• Город: Россия матушка, Вятская губ.
• Интересы: (Проверить длину)
• Автомобиль: Opel Frontera Wagon LTD X22XE 1995 BFG Mud, салон BlackLeather, демпф Tokico.

• @Упоминание

«. токо нада перевести в мм., т.е. поделить на 2.54 и умножить на 10. »
Нужно дюймовую размерность умножить на 25,4мм — это и будет размерность в миллиметрах.

Эт тебе повезло!
А я вот, обойдя в своей деревне основные разборки и магазины автозапчастей — и будучи везде посланным — расстроился и выходные посвятил изучению этого вопроса.. теперь я самый умный!
так что могу рассказать. .
.

#10 граница

• Город: г.Москва ЮЗАО
• Интересы: Рыбалка,внедорожники езда по пересечённой местности!
• Автомобиль: Opel Frontera A 94г. C24NE

• @Упоминание

#11 Shkolin

• Город: CCCP
• Автомобиль: Frontera A Sport 2.0 1993

• @Упоминание

Точно. Поправил.
Токо нужно учесть что это проверено именно для Фронтеры А Спорт 92-95 года! С 95го — уже другой!
Что на полных стоит — я не изучал. Но можно и это попробовать изучить

Сообщение отредактировал Shkolin: 16 Февраль 2010 — 17:25

#12 JayService

• Город: Россия матушка, Вятская губ.
• Интересы: (Проверить длину)
• Автомобиль: Opel Frontera Wagon LTD X22XE 1995 BFG Mud, салон BlackLeather, демпф Tokico.

• @Упоминание

#13 Shkolin

• Город: CCCP
• Автомобиль: Frontera A Sport 2.0 1993

• @Упоминание

Готов. Но нада какую-нить статистику — у кого чего реально стоит, а то как я разберусь не глядя?
Я свой поиск затеил от безнадеги — мне 2 раза по каталогу привозили — оба не подошли — сильно бОльшие!
Вот я и решил разобраться кто ж неправ..
А может где то есть уже какие нить наработанные данные? А то устрою бесполезное исследование..

#14 жаночка

• Город: г.Москва
• Автомобиль: Opel Frontera Sport 2.2 DTH

• @Упоминание
