Снятие и установка тормозных суппортов задних колес
Снятие
Установка
Наладка, ремонт и замена тормозных элементов на Е34
Замена колодок ручника
Замена задних тормозных дисков
Замена тормозной трубки
Тормозная система
Тормозная система BMW 5 (E34)
Видео про «Тормозная система» для BMW 5 (E34)
📽️ Видео

Видео:Как надеть пыльник тормозного цилиндра, простой и эффективный способ.Скачать

Снятие и установка тормозных суппортов задних колес

Видео:Замена заднего тормозного цилиндра BMW E36. Replacing the rear brake cylinder BMW e36Скачать

Снятие

Снять декоративный колпак колеса.

Отметить краской положение колесных дисков на ступицах задних колес. Благодаря этому впоследствии отбалансированное колесо устанавливается в то же положение.

Ослабить крепление колесных болтов соответствующего заднего колеса. При этом автомобиль должен еще стоять на земле.

Поднять заднюю часть автомобиля и снять колесо.

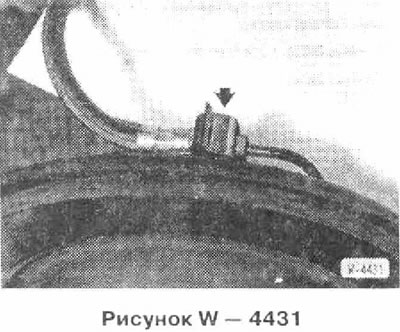

На тормозном суппорте правого колеса снять разъем датчика износа -стрелка-, при этом не тянуть за провод.

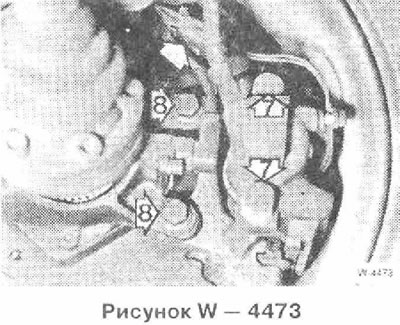

Отвернуть болты крепления 8 тормозного суппорта накидным ключом 17 мм и снять суппорт вместе с установленными тормозными колодками с тормозного диска.

Подвесить тормозной суппорт к кузову на самодельном проволочном крючке. Не натягивать при этом тормозной шланг.

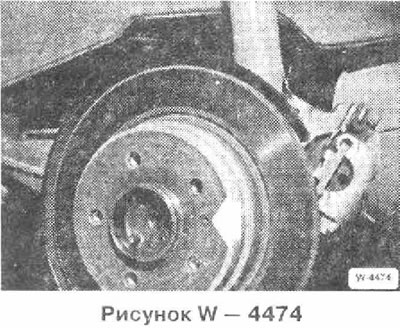

Если требуется полное снятие тормозного суппорта или снятие тормозного шланга с тормозного суппорта, отвернуть тормозной шланг -стрелка-, удерживая шестигранник шланга гаечным ключом. В других случаях тормозной шланг может не отворачиваться.

Внимание: Вытекающую тормозную жидкость собирать в бутылку, предназначенную исключительно для тормозной жидкости. Можно также отсосать тормозную жидкость из расширительного бачка.

Видео:BMW E34 Замена задних тормозных колодокСкачать

Установка

Поставить тормозной суппорт с вставленными тормозными колодками на тормозной диск.

Завернуть болты крепления 1 тормозного суппорта накидным ключом 17 мм с моментом затяжки 85 нм.

Если снимался тормозной шланг завернуть его в месте соединения с тормозным контуром. Удалить воздух из тормозной системы.

С правой стороны автомобиля подсоединить разъем датчика износа и закрепить его на стойке.

Поставить заднее колесо с соблюдением сделанной маркировки положения диска на ступице. Опустить автомобиль и перекрестно затянуть колесные болты моментом 110 нм.

Внимание: На стоящем автомобиле несколько раз нажать на педаль тормоза до появления жесткого сопротивления. При этом тормозные колодки подходят к тормозным дискам и занимают свое рабочее положение.

Видео:Замена заднего тормозного цилиндраСкачать

Наладка, ремонт и замена тормозных элементов на Е34

Одним из основных преимуществ модели BMW E34 пятой серии является высокоэффективная тормозная система. Используя автомобиль, важно не забывать о том, что его механизмы со временем изнашиваются и, как следствие, выходят из строя. Именно поэтому нужно внимательно следить за исправностью всех составляющих машины, а в особенности за тормозами, поскольку за счёт них можно изменять скорость движения транспорта, останавливать его и удерживать в неподвижном состоянии.

Замена, ремонт и наладка тормозных элементов требует определённых знаний и навыков. Если навыки автолюбителям придётся нарабатывать самостоятельно, то узнать о нюансах технического обслуживания тормозной системы BMW E34 поможет данная статья.

Видео:БМВ Е34 замена задней тормозной трубкиСкачать

Замена колодок ручника

Определить неисправность колодок ручника можно по звуку, так как даже в повреждённом состоянии они могут продолжать выполнять свои функции. В этом случае не стоит дожидаться, когда они откажут в самый неподходящий момент, нужно немедленно менять их на новые. Для этого понадобятся не только новые колодки ручника, но и специальный ремкомплект, а также приблизительно пару часов свободного времени при условии, что в наличии есть все необходимые инструменты.

Читайте также: Как сделать шпильку цилиндра

Следует запомнить, что замена колодок стояночного тормоза должна осуществляться одновременно с двух сторон.

Последовательность выполнения работ:

Снятие тормозного диска.
Отцепление стяжной пружины посредством съёмника.

Её желательно проверить на наличие ослабления или коррозий. При обнаружении подобных дефектов пружину лучше заменить.

Следует менять сразу две колодки

Снятие стойки поворотом на 90°. Предварительно нужно сжать прижимную пружину колодки, используя стержневой ключ на 5 мм.
Снятие стойки второй колодки (выполняется таким же методом).
Разъединение колодок и последующее их снятие (снимать их нужно вниз).
Проверка перемещения распорного замка.
Нанесение тонкого слоя смазки на палец распорного замка и на скользящие поверхности.
Присоединение распорного замка (сверху) к тросу ручного тормоза посредством пальца. После этого следует проверить правильность размещения замка.
Отворачивание регулировочного винта для нанесениясмазки на резьбу с последующим его затягиванием.
Установка регулировочного винта в правильное положение между колодками (снизу).
Присоединение к колодкам нижней (более тонкой) стяжной пружины.
Установка тормозных колодок.

Следует учесть, что сверху колодки должны попасть в пазы распорного замка, а гайка регулировочного винта должна находиться снизу, чтобы снаружи её можно было вращать.

Прижатие стоек колодок стержневым ключом на 5 мм и вместе с этим их поворот на 90°.
Присоединение верхней стяжной пружины тем же приспособлением, что использовалось для её снятия.

При этом верхние концы колодок ручника должны прилегать к опоре щита тормозного механизма.

Сверху колодки должны попасть в пазы замка

Установка тормозного диска (его необходимо очистить от грязи и пыли) и колеса.
Регулировка стояночного тормоза (идеальный вариант – настроить на 3 щелчка).

Выполнив замену тормозных колодок ручника, их просто необходимо приработать. Для этого на скорости не более 40 км/ч следует осторожно начать затягивать рычаг ручного тормоза до того момента, пока не начнётся небольшое торможение. Двигаясь на такой же скорости, рычаг нужно затянуть ещё на один щелчок и проехать приблизительно 400 метров. После этого стоит отпустить рычаг и дать время на охлаждение тормозов.

Видео:Замена поршня тормозного цилиндра своими рукамиСкачать

Замена задних тормозных дисков

Причин, по которым тормозные диски пришли в ненадлежащее состояние, может быть достаточно много, начиная с неправильной установки и заканчивая такой же эксплуатацией. Как бы то ни было, их обязательно нужно заменить. Для этого понадобится набор ключей и головок, конечно же, помимо новых дисков.

Инструкция к проведению замены задних тормозных дисков.

Выполнение подготовительных работ. К ним относится поднятие автомобиля, причём совершенно неважно, что для этого будет использовано (домкрат или специальный подъёмник), а также снятие суппорта и скобы, предварительно отвернув болты на 15 мм.

Выкрутите болты, размещенные на диске

В дальнейшем он больше не пригодится, так как будет использован новый крепёж, поэтому от этого можно избавиться.

В случае если с этим возникают какие-либо трудности, можно воспользоваться универсальным средством WD-40 и подручными механизмами, чтобы всё-таки отсоединить данный элемент от ступицы.

Оценка состояния колодок стояночного тормоза. Обнаружив на них серьёзные дефекты, их тоже можно заменить.
Установка новых дисков и их крепление новыми болтами. Перед выполнением этого процесса следует очистить от грязи и мусора ступицу, после чего смазать её медной пастой. Устанавливаемую деталь также требуется протереть от пыли и покрыть специальным средством для очистки тормозов.

Читайте также: Задир в цилиндре от пальца

Новый диск крепиться новыми болтами

Выполнять эти процедуры рекомендуется аккуратно, во избежание жирных пятен;

Видео:БМВ Е34 Замена задних колодок BMW E34Скачать

Замена тормозной трубки

Замена тормозной трубки может понадобиться в случае, когда происходит её закупоривание вследствие образования на ней вмятины. Она производится при установке BMW E34 либо на подъёмник, либо над смотровой ямой, так как выполнять необходимые работы нужно будет под автомобилем. Для этого потребуется новая медная трубка, набор головок и ключей, домкрат и, может быть, прокладка.

Итак, всё следует выполнять по порядку:

Снятие колеса, после чего можно приступать к откручиванию трубки. Для этого одной рукой необходимо фиксировать шланг, используя ключ на 13 мм, а второй – ключом на 11 мм откручивать трубку.

Новую трубку перед установкой следует изогнуть

Следует принять во внимание, что если повреждённая трубка вышла легко и все элементы остались целыми, значит, перед установкой новой трубки желательно смазать все резинки и гайки универсальным покрытием WD-40.

На этом этапе стоит отметить следующее: где бы ни была приобретена данная деталь (авторынки, специализированные магазины, интернет-сайты), она представляет собой ровное изделие, которое нужно будет аккуратно согнуть.

Перед установкой новой трубки смажьте гайки WD-40

Некоторых может заинтересовать, зачем была подготовлена прокладка. Она необходима в тех случаях, когда стыки трубок и шлангов слишком окислены и их приходится срезать или ломать.

Видео:Как ОДНОМУ прокачать тормоза? Проверка лайфхакаСкачать

Тормозная система

Видео:Ремонт тормозного цилиндра Бмв е34 | Тормозной цилиндр | Ремонт БмвСкачать

Тормозная система BMW 5 (E34)

Тормозная система рассматриваемых автомобилей имеет гидравлический привод и состоит из главного тормозного цилиндра, усилителя тормозного привода и дисковых тормозных механизмов передних и задних колес. Привод тормозной системы двухконтурный, с диагональным разделением контуров. Один контур используется для привода правого переднего и левого заднего тормозных механизмов, второй — для левого переднего и правого заднего. При отказе одного контура, например, из-за утечки тормозной жидкости, достаточно эффективное торможение обеспечивается другим контуром. Давление жидкости в обоих контурах создается при перемещении поршней сдвоенного главного тормозного цилиндра. В автомобилях, оборудованных системой ABS. давление в тормозных механизмах колес может регулироваться раздельно.

Бачок с тормозной жидкостью расположен в моторном отсеке над главным тормозным цилиндром. Он используется для питания всей тормозной системы.

Вакуумный усилитель тормозного привода использует для работы разрежение, создаваемое во впускном коллекторе двигателя. В турбодизельных двигателях для создания необходимого разрежения установлен специальный вакуумный насос. При нажатии на тормозную педаль открываются клапаны усилителя и в его полостях создается разность давлений, которая увеличивает усилие торможения.

Все дисковые тормозные механизмы имеют так называемый плавающий суппорт. В этой конструкции для прижатия тормозных колодок к диску требуется только один поршень.

Стояночный тормоз имеет тросовый привод на тормозные механизмы задних колес. Поскольку дисковые тормозные механизмы не очень подходят для использования в качестве стояночных, на задних колесах дополнительно установлены тормозные барабаны. Барабанные тормозные механизмы задних колес приводятся в действие только рычагом стояночного тормоза.

Читайте также: Как разбирается главный тормозной цилиндр

В процессе износа тормозных накладок на тормозных механизмах оседает пыль, которая вредна для здоровья. При очистке принимайте соответствующие меры для того, чтобы не вдыхать эту пыль.

От состояния тормозных колодок зависит допуск автомобиля к эксплуатации, кроме того, колодки имеют разный тип и выпускаются для различных моделей автомобилей Поэтому рекомендуется использовать только колодки, разрешенные к установке BMW или федеральным ведомством автотранспорта (КВА). Эти колодки имеют номер разрешения КВА.

Рекомендуется вместе с тормозными колодками приобретать новые датчики износа, так как установленные датчики в процессе износа накладок также изнашиваются или повреждаются.

При работах с тормозной системой необходимо соблюдать безукоризненную чистоту и строго следовать всем указаниям. При отсутствии необходимого опыта лучше всего обратиться в специализированную мастерскую или на станцию техобслуживания.

Использованную тормозную жидкость следует сдавать в пункты приема спецотходов. Не выливайте ее и не выбрасывайте вместе с домашним мусором. Информацию о расположении приемных пунктов можно получить в городской или сельской администрации.

Указание: при движении по очень мокрым дорогам следует время от времени притор маживать, чтобы очистить тормозные диски от оседающих загрязнений. Под действием центробежной силы вода сбрасывается с дисков, однако на них остается тонкая пленка из силиконов, продуктов износа резины, масла и дорожной грязи, уменьшающая эффективность торможения.

После движения под дождем, а также зимой, когда дороги посыпаются солью, перед остановкой следует просушить тормозные диски легким нажатием на тормозную педаль. Это позволит уменьшить интенсивность коррозии дисков.

Новые тормозные колодки после установки должны приработаться. Первые 200 км пробега после замены колодок избегайте резких торможений до полной остановки. С другой стороны, не следует избегать торможений вообще, так как при бездействии тормозных механизмов создаются благоприятные условия для коррозии тормозных дисков и загрязнения колодок. При интенсивном торможении на высокой скорости тормозные механизмы самоочищаются.

Коррозия тормозных дисков вызывает вибрацию и шум при торможении, которые не исчезают даже после длительного торможения. В этом случае диски подлежат замене

Обгоревшая грязь на тормозных накладках может вызвать появление царапин на тормозных дисках, что снижает эффективность торможения
