Замена заднего тормозного цилиндра иж 2126 ода (6 видео)

Специальным ключом «на 10», охватывающим пять граней, отворачиваем штуцер тормозной трубки.

Выводим трубку из отверстия колесного цилиндра.

Во избежание потерь тормозной жидкости на конец трубки можно надеть защитный колпачок штуцера прокачки.

Накидным ключом «на 10» отворачиваем два болта крепления цилиндра к тормозному щиту.

. и снимаем колесный цилиндр.

Устанавливаем колесный цилиндр в обратной последовательности. После установки колодок и тормозного барабана прокачиваем тормозную систему (см. «Прокачка тормозов» ).

« предыдущая страница
18.10. Разборка переднего тормозного механизма

^
к оглавлению

следующая страница »
18.12. Снятие заднего тормозного шланга

Содержание

Мой транспорт
Статьи экспертов в области авто
Иж Ода 2126 установка задних тормозных цилиндров от ВАЗ 2108
Процесс установки (на примере левой стороны):
Тормозной цилиндр иж 2126 ода задний

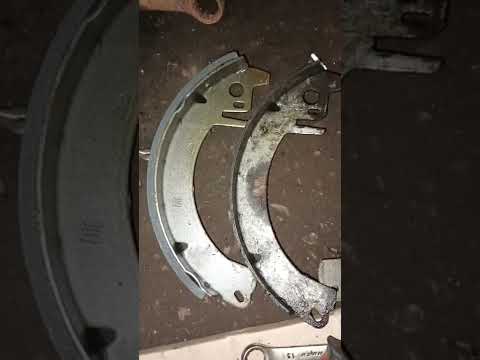

Замена задних тормозных колодок Иж 2126
