Замена задних тормозных колодок на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112
Добро пожаловать!
Тормозные колодки – за счёт них осуществляется остановка автомобиля, а так же они входят в основу тормозного механизма, ими оснащается абсолютно любой автомобиль, начиная от бюджетных машин и заканчивая дорогими иномарками премиум класса, кроме этого от качества колодок зависит очень многое, например то как быстро автомобиль будет тормозить, будет ли он тормозить со скрипом и будут ли колодки сжирать тормозной барабан или тормозной диск (Всё зависит от того на каком механизме они установлены, если дисковые тормоза к примеру и плохие некачественные колодки, то со временем они до такой степени сотрут тормозной диск, что на автомобиле уже даже нельзя будет ездить), поэтому к выбору новых колодок подходите очень тщательно и перед их покупкой, убедитесь какая именно деталь перед вами, оригинал или палёнка (Их очень легкой различить если знать кой какие нюансы, более подробно об этом рассказано «в этой статье»).
Примечание!
Для осуществления замены тормозных колодок на новые, из инструментов запаситесь: Плоскогубцами и гаечными ключами, в принципе кроме этих инструментов больше ничего и не нужно, но всё же на всякий случай WD-40 ещё возьмите, а то мало ли что, вдруг болты крепящие тормозной барабан прикипели!
Краткое содержание:
Где находятся задние тормозные колодки?
Под тормозным барабан они располагаются и при торможении прижимаются к нему и тем самым автомобиль останавливается, где именно находится этот барабан мы показывать не будем, потому что это не имеет никакого смысла, так как и все знают его месторасположение, но вот пару слов всё же скажем и советы дадим, время от времени рекомендуем поглядывать на сам барабан и если есть возможность, снимать его, потому что когда всё прикипит, есть вероятность того, что вы его вообще не снимите, а глядеть на тормозной барабан нужно вот с какой целью, при сильном его износе, стенки у барабана становятся очень и очень тонкими, в связи с чем он может начать трескаться и в конечном итоге разобьётся, что приведёт к очень плохим последствиям и даже может привести к аварии.
Когда нужно менять задние тормозные колодки?
Их смену нужно производить когда толщина накладок, стала менее 1.5 мм (У каждой колодки, есть накладка, которая и тормозит автомобиль) ну и при отслоении накладки от металлического корпуса колодки, они тоже подлежат замене (Сразу объясним почему мы написали они, а не она, при замене колодок, если вы решились на эту замену, обязательно нужно менять все четыре, то есть если вы в зади меняете, то сзади четыре колодки подлежат замене, если спереди, то тоже все четыре подлежат замене, в противном случае автомобиль будет тормозить не равномерно и его будет в сторону уводить при экстренном торможении) и ещё один совет мы вам хотели дать, когда снимите барабан, проверьте его внутренний диаметр линейкой или же ещё чем ни будь (Как внутренний диаметр проверить, см. на фото ниже) но только его сразу в нескольких местах проверяйте, а не в одном каком то, потому что тормозной барабан так же как и сами колодки, изнашивается не равномерно и кстати, внутренний диаметр барабана не должен превышать 201.5 мм, а так же барабан не должен иметь дефектов, сколов и не должен быть по котсан.
Видео:ЗАМЕНА ЗАДНИХ КОЛОДОК. РЕГУЛИРОВКА РУЧНИКА ВАЗ 2110 2111 2112.Скачать
Как заменить задние тормозные колодки на ВАЗ 2110-ВАЗ 2112?
Снятие:
1) В начале снимите одно из задних колёс с автомобиля (Как снять колесо, читайте в статье: «Правильная замена колёс на современных автомобилях»), затем какой ни будь металлической щёткой зачистите от ржавчины и грязи тормозной барабан и переходите к его снятию, для этого выкрутите гаечным ключом два направляющих штифта (Оба указаны стрелкой) и при помощи специального съёмника, снимите тормозной барабан с автомобиля, если такого съёмника у вас нет, тогда запаситесь двумя болтами М8 с длинною резьбовой части 60-70 мм и равномерно закрутите их при помощи гаечного ключа как это показано на маленьком фото, тем самым барабан сам спрессуется со ступицы и тем самым полностью снимется с автомобиля.
Примечание!
На самом деле способов очень много снять барабан, можно при помощи того же самого молотка, просто взять нужно ещё деревянную проставку и через неё сбивать барабан ударяя по нему для этого с обратной стороны, но в этом случае есть вероятность повредить его, вообще самый хороший и самый гуманный способ это болтами его или съёмником снять, поэтому если есть возможность, то так и делайте, чтобы операция легче производилась, WD-40 ещё по брызгайте на то место где барабан со ступицей соединяется, обычно он там и закисает кстати!
2) Теперь когда барабан снять, от вас требуется свести между собой (Друг к другу) тормозные колодки, это делается с помощью двух ломов или лучше монтажных лопаток, как только колодки до упора сойдутся вместе, можете идти дальше и запомнить одну вещь, не в коем случае не нажимайте на педаль тормоза, а то поршни выдавятся из рабочего цилиндра и их либо вставлять придётся (Жидкость тормозная в этом случае ещё польётся), либо цилиндр менять на новый будет нужно, что касаемо по тормозным колодкам, чтобы их снять, при помощи пассатижей отогните красной стрелкой показанную пружину и снимите её с колодки (Она её держит, можно ещё отвёрткой запастись кстати), затем плоскогубцами нижнюю пружину снимите (см. маленькое фото) которая скрепляет внизу между собой колодки и можете переходить к их снятию, в начале снимается передняя, при этом вывести её ещё из пружины которая указана синей стрелкой придётся, для этого за нижнюю часть колодки возьмите и проверните саму колодку, тем самым она пойдёт на изгиб и сама вынется из этой пружины.
Читайте также: Упал клапан при замене колпачков что делать
3) И в завершение переходите к снятию задней колодки, для этого снимите точно такую же пружину как и в случае с передней колодкой (Указана красной стрелкой, задняя колодка на фото уже снята) с колодки которая эту колодку и крепит (Она спрятана под рычагом, её очень удобно плоскогубцы с тонкими изогнутыми губками снимать) и можете колодку снимать с тормозного механизма, когда задняя колодка будет снята, выньте стопор из отверстия в который он входит (см. маленькое фото) и после чего снимите распорный рычаг и осевой палец который стопор стопорил и перенесите их на новые задние колодки.
Установка:
Установка новых задних тормозных колодок осуществляется в обратном порядке снятию, при этом осмотрите ещё и тормозной цилиндр (Указан стрелкой) по всем его сторонам, тормозная жидкость из него не в коем случае не должна будет литься, если льётся или если цилиндр деформирован, то в таком случае замените его (О том как его поменять, читайте в статье: «Замена тормозного цилиндра на ВАЗ»), после проверки, собирайте всё и когда всё будет собрано, нажмите перед выездом на дорогу раза три, четыре на педаль тормоза и отрегулируйте ручник чтобы он удерживал машину стойко на уклоне в 23% и щелчков было при его поднятии, миним 2 и максимум 4, не более и не менее этого.
Дополнительный видео-ролик:
Ниже приведён ролик, в котором осуществляется замена задних тормозных колодок, просмотрите его если что то не поняли, да и вообще, дополнительная информация не будет лишней.
Видео:ЗАМЕНА ЗАДНИХ КОЛОДОК ВАЗ 2110 2111 2112Скачать
Замена задних тормозных колодок ВАЗ 2110, 2111, 2112
Если при торможении на ВАЗ 2110, 2111 или 2112 автомобилист слышит скрежет и ощущает вибрации, скорее всего, необходима замена задних тормозных колодок. Затягивать с ремонтом не нужно. От исправности тормозов напрямую зависит безопасность движения, а колодки непосредственно принимают участие в остановке или снижении скорости автомобиля. Причинами неисправности может быть выработка ресурса. Средний показатель 45 тысяч км – для задней пары. Интенсивность износа зависит от условий эксплуатации, так в условиях городской среды колодки изнашиваются быстрее. Другой причиной замены могут быть неисправности: разрушение защитного слоя и обнажение конструктива. Можно отдать машину в автосервис или выполнить ремонт своими руками. Важно понимать устройства этого узла.
Видео:Замена задних тормозных цилиндров и колодок ваз 2110 12Скачать
Необходимые запчасти
Еще 10 лет назад старые колодки не меняли, их сажали на клей, меняли накладки или проклепывали. Сегодня на рынке можно легко приобрести весь механизм полностью. Для замены нужно приготовить новые колодки. Специалисты считают, что лучше устанавливать на замену заводские детали, артикул 2110-3501080-60 (ТИИР-260), 21100350180082 или 2110-3501080. Есть и другие мнения. Некоторые автомобилисты считают, что колодки известных брендов обеспечивают лучшие параметры торможения на ВАЗ 2110, 2111, 2112. Это детали таких торговых марок, как Brembo, ABS, Ferodo, TRW, Bosch, Optimal или Delphi.
Видео:Замена задних тормозных колодок на ВАЗ 2112Скачать
Инструмент, необходимый в работе
Перед тем, как починить автомобиль, нужно подготовить такие инструменты:
- домкрат;
- плоскогубцы;
- молоток;
- длинная отвертка или шило;
- набор ключей;
- кусачки;
- головки на 7 и на 30.
Выполнение работ доступно и новичку, если он умеет обращаться с инструментом. Так можно сэкономить время на поездку в автосервис, и денежные средства. Средняя цена на данный вид работ на 19 января 2019 года – 600 рублей. Как самому заменить задние тормозные колодки ВАЗ 2110, 2111 или 2112, будет рассказано далее.
Видео:Замена задних колодок на ВАЗ 2110-12Скачать
Порядок операций
В сравнении с ремонтом передней пары на вышеуказанных моделях ВАЗ, работы с задними элементами сложнее, поскольку они имеют барабанную конструкцию. Для обеспечения удобства работы нужно поставить машину на ровный пол и поднять домкратом заднюю часть.
- Сначала снимается колесо. За ним открывается доступ к грязному барабану. Нужно полностью ослабить тросик ручника, в противном случае будут проблемы с демонтажем.
- Раскручиваются шпильки на тормозном барабане. Если они сильно окислились, можно снимать деталь вместе со ступицей, для этого ее нужно тоже открутить.
Сначала нужно попробовать снять барабан. Если не получилось, можно обмазать закисленные места тормозным или аэрозольным составом. Это увеличит время ремонта, но облегчит работы. Затем простукать деталь молотком через монтажную лопатку или деревянный брусок.
Нужно очистить щит от грязи. Следует оценить состояние накладок. Производители рекомендуют их замену при толщине в полтора миллиметра, но практика показывает, что целесообразно использовать новые даже при толщине в 3 миллиметра.
Монтируются новые колодки, тяга – шплинтуется, пружина устанавливается отверткой. Нужно позаботиться о том, чтобы кожух троса не соприкасалась с подвижными частями. Порядок мероприятий смотрите на этом видео :
Видео:Быстрая замена задних колодок ваз 2110Скачать
Резюмируем
Замена обеих задних колодок занимает около 40 минут. Это без учета наложения компрессов на приваренные элементы. Важно понимать, что данные элементы всегда нужно менять в паре. Для очистки нельзя использовать бензин и другие агрессивные составы. При соблюдении этих требований результаты работы будут качественными. Источник
Видео:ЗАМЕНА ЗАДНИХ ТОРМОЗНЫХ Колодок ВАЗ 2109, 2114,2110, 2111, 2112, 2115, Приора, Гранта, КалинаСкачать
Замена задних колодок lada 21124 (ваз 21124)
Видео:Замена троса ручника и задних тормозных колодок ВАЗ 2110 - 2112Скачать
Лада Гранта: замена тормозных колодок тормозного механизма переднего колеса
- Ключи на 13 и 17 мм
- Отвертка плоская
- Молоток
- Ключ баллонный
- Домкрат
- Монтировка (при необходимости)
- Медная смазка (желательно)
Видео:Обзор замены задних тормозных колодок ВАЗ 2110-2112Скачать
Важные нюансы
Особенность дисковых передних тормозов заключается в том, что зазор диск-колодка регулируется автоматически. Конструкция системы предусматривает наличие плавающей скобы и сигнализаторы, которые сообщают об износе колодки. Скобу создает цилиндр и суппорт. Они стягиваются между собой при помощи болтов. Передние тормозные колодки прижимаются к направляющей колодок своими пружинами.
На поршне цилиндра располагается уплотнительное кольцо, которое обеспечивает необходимый зазор между трущимися поверхностями. С течением времени и по мере эксплуатации, передние колодки изнашиваются, а потому требуют обязательной замены.
Видео:Замена задних тормозных колодок. Приора,Калина.Скачать
Признаки необходимой замены
Тем не менее есть несколько признаков, говорящих о том, что замена не за горами. Конечно, мы не станем снимать колеса каждый день и проверять состояние накладок визуально, но при замене колеса не мешает взглянуть и на тормозной суппорт.
Критическим считается износ диска в 2 мм для колодки ВАЗ-2112-3 мм
Минимальная толщина фрикционной накладки не должна быть меньше 3-4 мм . Два — это уже опасно, хотя именно такой допуск даёт АвтоВАЗ. Но он не знает какие колодки были установлены до нас. Сделаем вид, что не знаем и мы, поэтому увидев накладку толщиной меньше 3-4 мм , покупаем комплект передних тормозных колодок.
Обязательно на обе стороны. Они меняются только синхронно — на правом и на левом суппортах.
Симптомы необходимой замены
Что касается непрямой диагностики состояния тормозов, то об их износе будут говорить такие симптомы:
на автомобилях десятого семейства (не на всех), ВАЗ-2112, в том числе, установлен индикатор износа передних колодок и когда загорается контрольная лампа на приборке , есть смысл посмотреть на колодки живьём;
при торможении будет слышен скрип, стук, скрежет , а это второй признак изношенных колодок;
если бьёт руль при торможении, то обратите внимание на состояние тормозных дисков.
первый — слабая реакция автомобиля на торможение , провал педали при отсутствии воздушной пробки в системе.
На датчик особо надеяться не стоит, поскольку конструкторы не учли, что на тормозной суппорт иногда может попадать вода, ржавеет датчик, поэтому часто может работать некорректно.
Видео:ЗАМЕНА ЗАДНИХ КОЛОДОК РЕГУЛИРОВКА РУЧНИКА ВАЗ 2110 2111 2112.Скачать
Когда требуется замена колодок и как определить степень их износа?
Срок службы колодок на автомобилях ВАЗ-2110-2112 и производных его модификаций составляет, в среднем, 15–20 тысяч километров пробега для передних, и 40–50 тысяч — для задних. Тем не менее износ их прямо зависит от ряда факторов. Так, при городской езде степень износа выше, равно как и при эксплуатации в условиях пыльных дорог, когда велик риск попадания механических частиц на рабочие поверхности.
Основным признаком неисправности является появление характерного свиста во время торможения. Связано это с тем, что в конструкции колодки предусмотрены сигнальные полосы-индикаторы, и когда рабочая поверхность колодки истирается до критического минимума, полосы обнажаются и создают данный звук.
Наряду с этим неполадки могут выражаться в виде металлического скрежета в случае разрушения фрикционного слоя и обнажения металлического конструктива колодки. При этом на этапе торможения могут появляться вибрации и стуки, а также характерный скрип в зоне переднего колеса (либо заднего в случае прихода в негодность задних колодок). Иными словами, колодки свистят, гремят или стучат, выдавая неисправность.
Видео:замена задних колодок ваз 2110Скачать
Замена колодок ВАЗ 2112
Ну вот теперь, когда колодки куплены, а инструменты подготовлены можно приступать. Меняем колодки тормозные передние ВАЗ 2112!
Снятие старых тормозных колодок
Замена тормозных колодок ВАЗ 21124
- Первым делом зафиксируйте автомобиль на месте. Для этого поставьте его на стояночный тормоз (на ручник), а также подставьте под колеса противооткатные башмаки.
- Теперь при помощи балонника ослабьте крепление колесных болтов одного их передних колес автомобиля.
- Поднимите машину при помощи домкрата.
- Выкрутите колесные болты полностью и снимите колесо.
- Выкрутите руль в такое положение, чтобы было удобно работать с внутренней стороной колеса.
- Как вы уже заметили, тормозной суппорт крепится двумя болтами, зашплинтованными металлическими пластинами.
- На нижнем болту при помощи молотка и зубила раскерните металлическую пластину, чтобы обеспечить доступ к болту крепления.
- Головкой или ключом на 13 открутите нижний болт и извлеките его из посадочного места вместе с пластиной-шайбой.
- После чего необходимо откинуть суппорт в сторону верхнего болта.
- Если не удается откинуть суппорт, необходимо немного развести колодки в стороны. Для этого пригодится монтировка.
- Когда суппорт откинут, можно извлечь старые колодки.
Вот, мы и сняли колодки передние тормозные ВАЗ 2112.
Краткая диагностика тормозной системы
- Перед установкой новых колодок необходимо максимально вдавить поршень в тормозной суппорт. Это делается для того, чтобы новые колодки хорошо стали в пазы и на них наделся суппорт.
- Откройте крышку расширительного бачка тормозной системы, чтобы это было сделать легче. Не пугайтесь – оттуда, скорее всего, польется тормозуха.
- Может возникнуть проблема – заклиненный поршень. Если ваш поршень заклинило, то его необходимо менять. Никогда не упускайте это из виду! Ведь без функционирующего поршня не будет тормозить одно колесо вашего автомобиля.
- Другая проблема – покоробленный тормозной диск. Если состояние колодок было запущено хуже крайней степени, тормозной диск мог получить повреждения.
- Если колодки перегревались, тормозной диск могло повести, то есть нарушится его геометрическая форма. Необходима замена диска.
- Если колодки стерлись, диск могло поцарапать. В некоторых случаях диск можно шлифовать, но не сильно – толщина диска не должна существенно меняться. Обычно диск заменяют.
- Если по краю тормозного диска образовалась кромка, легко прощупываемая пальцем – диск подлежит замене!
- Замена диска, конечно не приятная процедура, да и цена на него больше, но это придется делать.
Следите за состоянием диска
- Проверьте состояние тормозного шланга. Самые уязвимые места тормозных шлангов – это место возле завальцовки. Перегните шланг и посмотрите, нет ли в нем трещин.
- Из трещины не обязательно должна подтекать жидкость. Но если они имеются, лучше будет заменить шланг на новый. Иначе в пути тормозная жидкость может просто вытечь и автомобиль останется без тормозов!
Не дай Бог такое в дороге случится
Помните! Не игнорируйте ни один из пунктов, которые находятся выше! Это может стоит жизни.
Установка новых колодок
- После того, как тормозная система была доведена до отличного состояния, или после того, как вы в нем убедились, можно устанавливать новые колодки.
- Колодки следует установить в посадочное место точно так же, как стояли старые.
- После чего наденьте на них суппорт. Если он не надевается, значит вы недостаточно вдавили поршень (читайте выше).
Обратите внимание! Пружинки на тормозных колодках должны обеими концами быть внутри суппорта!
- После установки суппорта, его следует закрепить болтом.
- Затяните болт с достаточным усилием и закерните его таким же способом – загните при помощи зубила и молотка шайбу.
- Установите обратно колесо!
Замена тормозных колодок на ВАЗ 21124
После чего проделайте все операции на втором колесе. В принципе, на ВАЗ 2112 передние тормозные колодки мы поменяли. Не забудьте перед тем, как выезжать из гаража, нажать пару раз на педаль тормоза. Итак, теперь вы можете своими руками поменять тормозные колодки. Не все понятно? Посмотрите детальное описание процесса в приложенном видео. Берегите себя и автомобиль!
Видео:ВАЗ 2112. Замена задних тормозных колодок. Ремонтируем сами.Скачать
Процесс замены передних тормозных колодок на ВАЗ 2110, 2111, 2112
Замена передних колодок у автомобилей «десятого» семейства достаточно проста. Для этого необходимо:
- Поддомкратить автомобиль и снять переднее колесо.

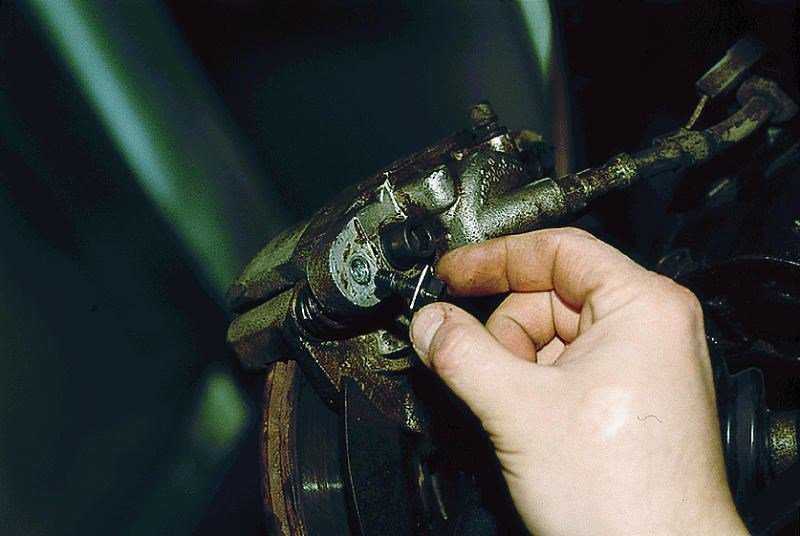

- Отогнуть стопорную пластину, получив доступ к болту и открутить его, установив внутрь ключи «на 17», а сверху – «на 13».
Открутить болт, расположенный на суппорте, и снять его вместе с пластиной.
Поддеть суппорт и затем открыть его.
Извлечь тормозные колодки.
С использованием ключа вдавить тормозной цилиндр в корпус суппорта и обрезать провод, ответственный за индикацию износа колодки.

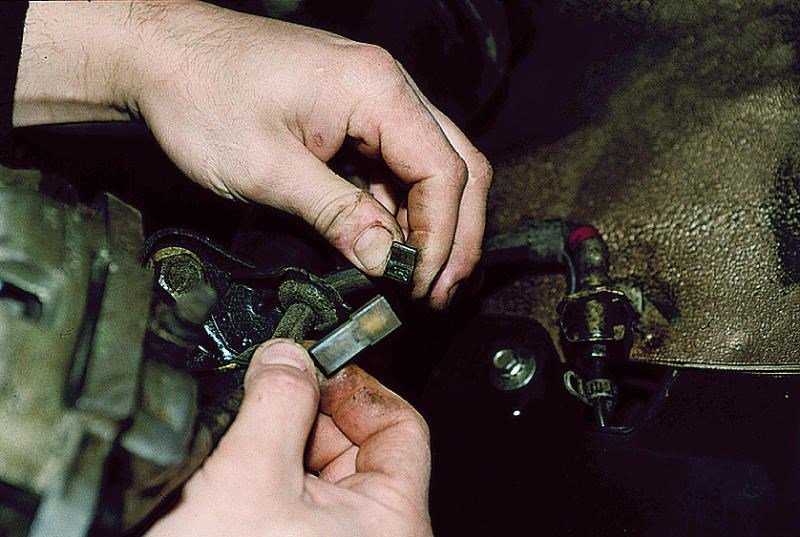

Отключить разъём и извлечь остатки провода.
- Подключить новый разъём и провод.
- Выполняем сборку в обратном порядке.
- После выполнения работ несколько раз жмём на педаль тормоза для восстановления рабочей эффективности тормозной системы.
Процесс работы занимает порядка 30 минут для одного колеса и может быть выполнен с минимальными знаниями в сфере авторемонта.
Видео:Замена задних тормозных колодок и тормозного барабана. Лада Калина (Lada Kalina)Скачать
Замена передних тормозных колодок на ВАЗ-2112
Обратите внимание, что колодки меняются только попарно, в смысле на обоих передних колёсах, иначе система будет работать некорректно и колеса будут схватывать в разное время, а это никуда не годится
Тормозной диск в сборе с суппортом
Сам процесс замены в первый раз может занять около часа , а дальше — как по маслу. В первую очередь стоит предпринять меры безопасности — снять минусовую клемму с аккумулятора (если в машине установлен датчик износа), зафиксировать машину на ровном участке и подставить противооткатные башмаки под диагонально противоположное заднее колесо.
После этого можно срывать крепёж, вывешивать кузов на домкрате и снимать колесо. Лучше перестраховаться и установить подставку, так надёжнее.
- Колесо снято и подложено под шаровую, теперь можно вынимать из кронштейна тормозной шланг и отсоединять клемму датчика износа.
Колесо снято, можно начинать работу
Удаляем стопор на суппорте
Проверяем состояние тормозного диска
Установка тормозных колодок
Топим тормозной поршень при помощи рычага
- Просто так установить новые колодки не получится, не пустит поршень рабочего цилиндра. Поэтому его нужно утопить, а для этого можно использовать любой рычаг (если есть опыт), струбцину или специальный съёмник, хотя практически все обходятся простой струбциной.
- Когда новый комплект установлен и болты закручены, надо не забыть завальцевать стопор.
