Cтояночная тормозная система с тросовым приводом на тормозные механизмы задних колес.

Содержание

ОЕМ коды запасных частей тормозной системы.
Модернизация тяги механизма регулировки тормозных усилий .
Настройка:
Замена тормозных колодок тормозного механизма заднего колеса
Замена тормозных колодок на Fiat Albea своими руками
Что нужно для выполнения замены задних тормозных колодок
Процесс замены тормозных колодок на Фиат Альбеа:
Пошаговое видео: Переборка и замена тормозных колодок на Фиат Альбеа
💡 Видео

ОЕМ коды запасных частей тормозной системы.

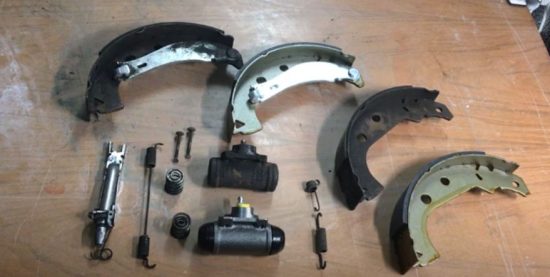

7769850 — Барабан тормозной;
77362453 — Задние тормозные колодки; С конвеера завода установлены тормозные колодки Bosch 0 986 487 629 .
7081423 — Задний тормозной цилиндр;
7078614 — распорная планка правая;
7078589 — распорня планка левая.

Коды заменителей тормозных колодок

Без вмешательства в конструкцию колодок, идеально подойдут TRW GS8708 и LEX 32533

При толщине фрикционных накладок менее 1,5 мм тормозные колодки следует заменить.

Детали распорной планки с регулятором зазоров левого тормозного механизма не взаимозаменяемы с соответствующими деталями правого тормозного механизма. На левом регуляторе зазора «левая» резьба, на правом -«правая».

Передняя и задняя колодки заднего тормозного механизма различаются по конструкции (накладки на передней и задней колодках приклеены в разных местах ободьев колодок). Помимо этого задние тормозные колодки могут различаться как левые и правые после присоединения к ним с помощью заклепочной оси и стопорной шайбы разжимных рычагов привода стояночного тормоза.

Тормозной барабан внешний вид.

Характеристики тормозного барабана. Мах внутренний размер, при котором барабан выбраковывается 230 мм. На внутренней стороне тормозного барабана выштампован максимально допустимый рабочий диаметр.

Для снятия тормозного барабана необходимо выкрутить два направляющих штифта. В отверстиях (указано красной стрелкой) будет резьба, теперь вкручиваем туда два подходящих болта и поочередно подтягивая их, выжимаем тормозной барабан. Также место посадки барабана на ступицу желательно пролить WD-40, будет легче идти.

Видео:Как снять тормозной барабан (Fiat Albea)Скачать

Модернизация тяги механизма регулировки тормозных усилий .

Чтобы тяга не вылетела (ну уж если и вылетела, то не потерялась!) необходимо проделать следующие мероприятия:
1. Снять эту тягу с машины.

2. Открутить пластмассовую регулировочную втулку тяги и укоротить её со стороны шлицов на 2 мм. Закрутить втулку обратно на тягу.

3. Установить тягу на место.
4. Подобрать шайбу (наружный диаметр должен быть больше отверстия под втулку) со стороны доработанной втулки и законтрогаить её гайкой.

Теперь если даже тяга вылетит из механизма регулировки тормозных усилий, шайба не даст ей потеряться!

Как быть если всё же тяга потерялась?

1. Приобрести на авторазборе.
2. Изготовить самому из подручных средств. Ниже приведён отчёт одного из владельцев.

Приобретаем или находим в своих закромах: 2 болта на 8, длина 75 и 115 мм. Длинный болт, это толи от стартера толи от генератора ВАЗ с длинной безрезьбовой частью. Соединяющая муфта 25 мм. 2 гайки самостопорящиеся 2 обычные, 1 шайба с отверстием на 8 широкая. 2 широкие пластиковые втулки с отверстием на 8 для крепления раковин к стене (продают так же эксцентриковые надо найти обычные) диаметр 25 мм. 1 маленькая пластиковая втулка на 8 диаметр 10-12 мм, ее конец который упирается в ухо на балке округляется в дрели. При установке не забудьте законтрить соединительную муфту гайками с двух сторон после того как подберете нужную длину, надо будет 2 ключа на 13.

Читайте также: Сечение параллельное оси цилиндра отстает от его оси

Пружина длина 85, диаметр 15-20, но не меньше иначе будет скрежетать на каждой кочке об длинный болт, диаметр прутка пружины 2 мм.

Настройка:

Подбираем длину штока так, чтоб шляпа длинного болта на незагруженной машине на ровной площадке поднималась на 1 см над лапкой РТУ, шайбу тоже наверх, она просто будет лежать на лапке сверху. Снизу на лапку давит только верхняя широкая пластиковая втулка штока. Длина штока регулируется вкручиванием-выкручиванием болтов в соединительную муфту, потом необходимо обязательно её контрить. Натяжение пружины регулируется гайкой с пластиком, что на нижней широк пластиковой втулке, ей по сути и регулируется тормозное усилие задних колёс. Нижняя тонкая пластмасска упирается скругленным концом в ухо на балке, подпирается гайкой с пластиком. Должен быть небольшой люфт по вертикали 2 мм.

Видео:Замена заднего тормозного цилиндраСкачать

Замена тормозных колодок тормозного механизма заднего колеса

Рис. 9.6. Детали тормозного механизма заднего колеса (показаны детали тормозного механизма с левой стороны): 1 — опорная стойка передней колодки; 2, 11 — прижимные пружины с прижимными чашками; 3 — передняя колодка тормозного механизма заднего колеса; 4 — распорная планка с механизмом регулировки зазора; 5 — верхняя стяжная пружина; 6 — фиксирующая пружина; 7 — стопорная шайба; 8 — разжимной рычаг стояночного тормоза; 9 — задняя колодка тормозного механизма заднего колеса; 10 — опорная стойка задней колодки; 12 — нижняя стяжная пружина

Минимально допустимая толщина фрикционных накладок тормозных колодок 1,5 мм.
Заменяйте колодки в следующих случаях:
— толщина фрикционных накладок менее допустимого значения;
— поверхность накладок замаслена;
— фрикционная накладка непрочно соединена с основанием;
— накладки с глубокими бороздами и сколами.
Детали тормозного механизма заднего колеса показаны на рис. 9.6.
Вам потребуются: ключ для болтов колес, пассатижи или отвертка с плоским лезвием, медицинский шприц.
1. Ослабьте затяжку болтов левого заднего колеса, подложите под передние колеса противооткатные упоры («башмаки»). Включите I передачу. Домкратом приподнимите заднюю часть автомобиля и установите на надежные опоры.
2. Проверьте, чтобы рычаг стояночного тормоза был опущен до упора вниз (автомобиль расторможен).
3. Снимите заднее колесо.

4. Если уровень тормозной жидкости в бачке главного тормозного цилиндра находится на метке «MAX» или приближается к ней, откачайте из бачка часть жидкости, иначе при замене колодок она может выплеснуться.
5. Снимите тормозной барабан (см. «Снятие и установка тормозного барабана»).

6. С помощью отвертки и пассатижей извлеките из отверстия в задней тормозной колодке крючок верхней стяжной пружины.

Читайте также: Назначение мерного цилиндра в химии 8 класс

7. . извлеките второй конец стяжной пружины из передней колодки и снимите ее.

8. Подденьте отверткой.

9. . и извлеките крючок пружины регулятора зазора из отверстия в передней тормозной колодке.

10. Поддев отверткой, снимите крючок фиксирующей пружины.

11. . и снимите распорную планку с механизмом регулировки зазора.

12. Снимите фиксирующую пружину.

13. Придерживая опорную стойку, нажмите на чашку крепления прижимной пружины, поверните ее на четверть оборота.

14. . снимите чашку, прижимную пружину.

15. . и опорную стойку.

16. Отсоедините нижнюю стяжную пружину от задней тормозной колодки.

17. Пассатижами отожмите пружину троса.

18. . отсоедините наконечник троса от разжимного рычага и снимите заднюю тормозную колодку.
19. Придерживая опорную стойку передней тормозной колодки, нажмите на чашку крепления прижимной пружины, поверните ее на четверть оборота, снимите чашку, прижимную пружину и опорную стойку. Снимите переднюю тормозную колодку.

20. Очистите от загрязнений и осмотрите детали тормозного механизма (см. рис. 9.6). Деформированные или сильно корродированные детали замените. Сильно растянутые, потерявшие упругость и искривленные пружины замените.

21. Нанесите тугоплавкую смазку для тормозных механизмов на места трения передней и задней тормозных колодок о тормозной щит.

22. Смажьте тугоплавкой смазкой для тормозных механизмов резьбу стержня А распорной планки и навинтите на него до конца гайку Б, но не затягивайте ее.

23. Освободите поршни рабочего цилиндра от фиксирующего приспособления, сожмите раздвижными пассатижами поршни рабочего цилиндра и установите тормозные колодки в порядке, обратном снятию.

24. Установите тормозной барабан (см. «Снятие и установка тормозного барабана»).
25. Отрегулируйте зазор между тормозными колодками и барабаном, нажав 10-15 раз на педаль тормоза. При каждом нажатии должен быть слышен щелчок регулятора. Если щелчки прекратились, зазор установлен.
26. Установите на место колесо. Проверьте легкость его вращения.
27. Аналогично замените тормозные колодки тормозного механизма другого колеса.
28. После установки тормозных колодок отрегулируйте стояночную тормозную систему (см. «Регулировка привода стояночного тормоза»).

Видео:Задние колодки снятие и установка на Фиат АльбеаСкачать

Замена тормозных колодок на Fiat Albea своими руками

Каждый владелец автомобиля Fiat Albea в один прекрасный момент узнает, что пора заменить задние тормозные колодки. Определить необходимость в этой работе можно по тому, как автомобиль тормозит. При нажатии на педаль тормоза колесо не блокируется или блокируется позднее, чем положено.

Замена тормозных колодок может потребоваться на пробеге 60-80 тыс. км. Он зависит от интенсивности езды и частоты нажатия на педаль тормоза. В любом случае необходимо периодически контролировать время блокировки и выполнять периодический осмотр всей системы хотя бы 1 раз в 2 года. Дело в том, что износ может наступить быстрее из-за езды по песку. При попадании мелких частиц накладки истираются быстрее, плюс ко всему на тормозном барабане могут появиться задиры.

Читайте также: Замена главного цилиндра сцепления форд транзит 2017

Видео:ЗАМЕНА ЗАДНЕГО ТОРМОЗНОГО ЦИЛИНДРА И ПРОКАЧКА ТОРМОЗОВ ДЭУ НЕКСИЯ.Скачать

Что нужно для выполнения замены задних тормозных колодок

Для выполнения ремонта тормозного механизма на заднем колесе автомобиля Fiat Albea потребуется следующий перечень запчастей:

колодки – 0986487629, идеально становятся марки Bosch;
тормозная жидкость – PFB401 (TRW);
средство для обезжиривания – KU9100 (CUD0);
краска – KU5002 (KUD0).

Для установки новых запчастей потребуются следующие инструменты:

баллонный ключ для откручивания колеса;
ключ на 10 и два болта для стягивания барабана;
молоток для сбивания барабана, если не подойдет;
щетка по металлу с умеренно-жестким волокном;
плоскогубцы;
отвертка или штырь для снятия пружин.

Видео:Замена заднего тормозного цилиндра. Без прокачки тормозов своими рукамиСкачать

Процесс замены тормозных колодок на Фиат Альбеа:

Первым делом необходимо снять тормозной барабан. Для этого выкручиваются направляющие штифты и на их место вкручиваются 2 болта на 10 для выдавливания барабана со ступицы.

На следующем этапе необходимо снять удерживающие колодки пружины. Выполнить эту процедуру можно при помощи плоской отвертки, наставки и молотка.

Затем необходимо снять фиксаторы на колодках, которые удерживаются пружинками и тарельчатыми шайбами. Их необходимо надавить, а затем повернуть на 90 градусов. На ней имеется рычаг, который крепится к тросу ручного тормоза.

Аналогично следует поступить и с левой колодкой.

Чтобы снять колодку, необходимо потянуть за нее в сторону и на себя.

Затем снимите остальной механизм, запоминая, как все стояло.

После того, как колодка окажется в руках, необходимо снять тросик ручника. Для этого потребуется плоскогубцы.

Под барабаном все детали будут сильно загрязнены частицами от колодок и возможно коррозией, поэтому все необходимо почистить и помыть.

Чтобы убедиться в износе колодок, достаточно сравнить их с новыми. На пробеге в 118 тыс. км осталось 2/3 от полной толщины. Они подлежат замене.

Далее, необходимо очистить и смазать устройство подвода колодок. Применяется смазка для суппортов.

Когда демонтированы все детали тормозного механизма, необходимо обратить внимание на состояние тормозного цилиндра. Особенно часто рвутся его пыльники или возникает течь. Его также следует заменить. Откручивается ключом на 10 с обратной стороны пыльника.
