Замер компрессии логан 8 клапанов

Проверку компрессии проводим для общей оценки технического состояния деталей цилиндропоршневой группы и клапанного механизма двигателя.

Проверку проводим на двигателе, прогретом до рабочей температуры.

Сбрасываем давление в системе питания двигателя (см. «Снятие и разборка топливного модуля») и не подсоединяем колодку жгута проводов системы управления двигателем к разъему на крышке топливного модуля.

Выворачиваем свечи зажигания из отверстий в головке блока цилиндров (см. «Замена свечей зажигания двигателя 1,4–1,6 (8V)» или«Замена свечей зажигания двигателя 1,6 (16V)»).

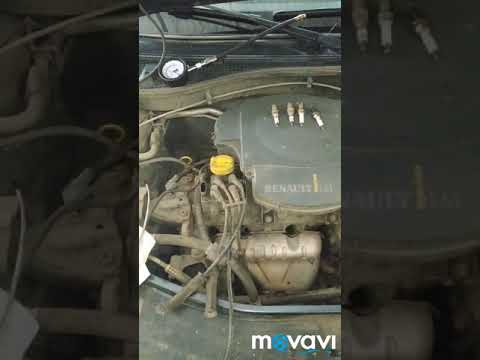

Устанавливаем наконечник компрессометра в свечное отверстие головки блока цилиндров…

…и на двигателе 1,6 (16V). Проворачиваем коленчатый вал стартером при полностью нажатой педали «газа» в течение 2–4 с (показания манометра должны перестать возрастать).

Фиксируем показание манометра и сбрасываем давление в компрессометре.

Для правильной оценки компрессии аккумуляторная батарея должна быть полностью заряжена – обороты коленчатого вала должны быть не менее 180 мин -1 .

Аналогично проверяем компрессию в других цилиндрах двигателя.

Компрессия исправного двигателя должна находитьcя в пределах 11,0–13,0 бар, а разность показаний по цилиндрам не должна превышать 2,0 бар.

Для выяснения причин низкой компрессии заливаем в цилиндр через свечное отверстие 10–15 см 3 моторного масла и повторяем измерение. В том случае, если при повторном измерении компрессия выросла более чем 2,0 бара, то наиболее вероятной причиной неисправности является сильный износ, залегание или поломка поршневых колец. Если же показания манометра после заливки масла не выросли, то, скорее всего, тарелки клапанов неплотно прилегают к седлам головки блока цилиндров. Это может произойти при нарушении тепловых зазоров в приводе клапанов, а также при большом износе, прогаре или повреждении тарелок или седел клапанов.

Окончательно выяснить причину неисправности можно только после разборки двигателя.

Видео по теме «Замер компрессии Рено Логан, Сандеро»

Logan Up #14: Замер компрессии в двигателе Рено Логан / Сандеро
Проверка компрессии в цилиндрах Рено Логан и Лада Ларгус
Замер компрессии на Renault LOGAN 1.4 и мое мнение о замене масла.

Видео:Проверка компрессии в цилиндрах Рено Логан и Лада ЛаргусСкачать

Как правильно измерить компрессию в двигателе Renault Logan (Sandero)

При снижении компрессии в цилиндрах двигателя внутреннего сгорания возрастает расход топлива, снижается мощность и падает динамика разгона автомобиля. Силовой агрегат плохо заводится и неравномерно работает на холостом ходу. Причиной падения давления могут являться как закоксованные кольца и прогоревшие клапаны, так и критический износ цилиндро-поршневой группы.

Чтобы оценить серьезность ситуации, необходимо измерить и оценить компрессию в цилиндрах ДВС. Сегодня мы расскажем о том, как измерить компрессию в цилиндрах автомобилей Renault Logan своими руками.

Каким компрессометром лучше всего мерить параметры компрессии и почему это важно?

Чтобы замерить компрессию в двигателе K7M 1.6 8 клапанов и двигателя K7J K7J 1.4 8V автомобилей Рено Логан, понадобится компрессометр с удлинённым наконечником. При этом головка прибора может иметь конусную часть из мягкой резины или наконечник с резьбой и гибкой прокладкой. Второй вид прибора предпочтительнее, поскольку при его использовании удастся добиться более точных результатов.

Дело в том, что при измерении давления манометром с резиновым конусом устройство придётся с силой прижимать к свечному отверстию. Стоит лишь немного ослабить усилие или качнуть прибор в сторону, и он будет показывать неверное значение.

Конечно же, если вы измеряете компрессию собственноручно, то сможете контролировать правильность замеров и при необходимости повторите эксперимент. А вот при обращении в автосервис придется надеяться лишь на честность и порядочность мастера. Нередко нечистые на руку автомеханики проводят замеры, выпуская часть давления из цилиндров в атмосферу, тем самым демонстрируя клиенту неисправность двигателя и необходимость его дальнейшего капитального «ремонта». С компрессометром, который вкручивается на место свечи, такой трюк провести не удастся, следовательно, ни о каком «разводе на деньги» не может быть и речи.

Читайте также: Крышка клапанов алюминиевая для авео

Порядок измерения компрессии в 8-ми клапанном двигателе автомобиля Рено Логан (Сандеро)

При замерах компрессии Рено Логан понадобятся компрессометр и свечной ключ. Он может быть как монолитным, так и составным, в виде головки «на 16», удлинителя и ручки с трещоткой. Кроме того, позаботьтесь о том, чтобы под рукой были круглогубцы и компрессор.

В зависимости от результатов измерений может понадобиться ещё и небольшая ёмкость с моторным маслом – с его помощью можно будет диагностировать источник недостаточного давления в цилиндрах двигателей K7M 1.6 8V и K7J 1.4 8V. Последнее, о чем хотелось бы напомнить – перед тем, как приступать к замерам, проверьте состояние аккумулятора и при необходимости выполните его подзарядку. Не следует забывать и о том, что исследование проводят на горячем двигателе – после его прогрева до рабочей температуры.

Измерение компрессии выполняют по следующему алгоритму:

1. Снимите разъём с модуля зажигания.

2. Откройте крышку модуля предохранителей и с помощью круглогубцев вытащите защитные элементы, которые отвечают за цепи питания топливного насоса и блока управления двигателем (ЭБУ).

Нередко при диагностике мотора при измерение компрессии двигателя мастера обходятся лишь тем, что снимают разъём с модуля зажигания Рено Логан, считая, что этого достаточно. При этом они не берут во внимание, что во время измерения работающий бензонасос будет подавать горючее в топливную рампу, а ЭБУ – включать форсунки. Само собой разумеется, что бензин, попадающий в цилиндры K7M 1.6 8V и K7J 1.4 8V, сгорать не будет — попадая на стенки цилиндров, топливо исказит реальную картину состояния силового агрегата.

3. Снимите высоковольтные провода со свечей. Обратите внимание: чтобы не повредить токопроводящие жилы, тяните провод, удерживая его за наконечник. Отсоединять провода от катушек нет необходимости – достаточно отвести в сторону весь жгут.

4. Воспользовавшись компрессором, обязательно продуйте свечные колодцы. Не стоит пренебрегать этой процедурой, особенно в случае с 8-клапанными двигателями Renault. Свечи в этих моторах установлены достаточно глубоко, поэтому убрать пыль и грязь можно лишь при помощи сжатого воздуха. Нередко о серьезности того или иного автосервиса можно судить именно по таким мелочам, как удаление мусора из свечных колодцев – опытные автомеханики выполняют эту процедуру в обязательном порядке.

5. Немного отвернув свечи, повторите продувку сжатым воздухом ещё раз – в цилиндры не должно попасть ни грамма мусора.

6. Выверните свечи со всех цилиндров. Косвенно оценить общее состояние двигателя и качество горючей смеси можно уже по тому, как выглядят электроды свечей зажигания и по наличию моторного масла на их резьбовой части.

7. Аккуратно вверните резьбовую часть компрессометра на место свечи первого цилиндра двигателя Рено Логан и затяните соединение от руки. Напоминаем, что отсчёт на двигателях производства Renault следует вести от коробки перемены передач, но никак не от места установки привода газораспределительного механизма.

8. Замер компрессии мотора удобно проводить вдвоём. Прежде всего, поставьте автомобиль на стояночный тормоз и проверьте, находится ли рычаг КПП в нейтральном положении. После этого помощник должен сесть на водительское место и, нажав до упора на педаль акселератора, начать прокручивать стартер. В это время следует наблюдать за движением стрелки компрессометра – как только она остановится на максимальном значении, вращение коленчатого вала можно прекращать.

Волноваться, что при отсутствии давления в цилиндрах показания прибора установятся на ноль не стоит – в конструкцию компрессометра входит специальный клапан, который будет удерживать воздух в каналах манометра до тех пор, пока оператор не решит его стравить.

Если замеры компрессии выполняются работниками автосервиса, обязательно наблюдайте за порядком проведения процедуры. Мастера должны прекратить вращение стартера только тогда, когда стрелка манометра остановится, показав максимальное значение. В противном случае результаты замеров можно считать недействительными, а подобные манипуляции являются прямым свидетельством того, что вас пытаются обмануть.

9. Когда будут записаны показания, компрессометр извлекают из цилиндра. Нажав на специальную кнопку, стравливают воздух – при этом показания манометра обнуляются.

Аналогично проводят замеры компрессии в оставшихся цилиндрах, не забывая записывать показания в каждом случае.

Вас также заинтересует:

Какой должна быть компрессия в двигателях K7M 1.6 8V, K7J 1.4 8V автомобилей Renault?

Выполнив измерение давления, можно косвенно оценить состояние цилиндро-поршневой группы и клапанного механизма. Разброс показаний не должен превышать 1 бар, в противном случае ни о какой равномерной работе двигателя не может быть и речи. Слишком низкое значение компрессии (менее 10 бар) во всех цилиндрах в большинстве случаев свидетельствует об износе деталей и необходимости капитального ремонта силового агрегата.

Читайте также: Схема предохранительных клапанов для отопления

В то же время нередки случаи, когда это происходит и по другим причинам – например, из-за залегания поршневых колец. Если же говорить о номинальном значении, то на прошедших обкатку двигателях K7M, K7J производства Renault должна быть компрессия не менее 12-14 бар.

В случае, когда показания манометра в каком-то одном цилиндре разительно отличаются от значений, полученных при других измерениях, поступают следующим образом. Вывернув компрессометр, в цилиндр заливают 15-20 куб. см моторного масла и без промедления проводят повторный замер. Значительное повышение компрессии свидетельствует о проблемах цилиндро-поршневой группы, поскольку затекающее в пространство между поршнем и цилиндром масло препятствует оттоку воздуха из камеры сгорания в картер. Если же показания прибора не изменились, то причиной проблемы является нарушение работы газораспределительного механизма – например, прогорание выпускного клапана.

Научившись правильно измерять компрессию в цилиндрах двигателя Рено Логан, вы сможете при необходимости провести диагностику. Возможно, своевременное выявление причины падения давления в камере сжатия позволит вовремя выявить причину неисправности и, приняв соответствующие меры, обойтись «малой кровью» при ремонте дорогостоящего силового агрегата.

Видео:замер компрессии при сгоревшем клапанеСкачать

Как правильно измерить компрессию в двигателе Renault Logan (Sandero)

При снижении компрессии в цилиндрах двигателя внутреннего сгорания возрастает расход топлива, снижается мощность и падает динамика разгона автомобиля. Силовой агрегат плохо заводится и неравномерно работает на холостом ходу. Причиной падения давления могут являться как закоксованные кольца и прогоревшие клапаны, так и критический износ цилиндро-поршневой группы.

Чтобы оценить серьезность ситуации, необходимо измерить и оценить компрессию в цилиндрах ДВС. Сегодня мы расскажем о том, как измерить компрессию в цилиндрах автомобилей Renault Logan своими руками.

Каким компрессометром лучше всего мерить параметры компрессии и почему это важно?

Чтобы замерить компрессию в двигателе K7M 1.6 8 клапанов и двигателя K7J K7J 1.4 8V автомобилей Рено Логан, понадобится компрессометр с удлинённым наконечником. При этом головка прибора может иметь конусную часть из мягкой резины или наконечник с резьбой и гибкой прокладкой. Второй вид прибора предпочтительнее, поскольку при его использовании удастся добиться более точных результатов.

Дело в том, что при измерении давления манометром с резиновым конусом устройство придётся с силой прижимать к свечному отверстию. Стоит лишь немного ослабить усилие или качнуть прибор в сторону, и он будет показывать неверное значение.

Конечно же, если вы измеряете компрессию собственноручно, то сможете контролировать правильность замеров и при необходимости повторите эксперимент. А вот при обращении в автосервис придется надеяться лишь на честность и порядочность мастера. Нередко нечистые на руку автомеханики проводят замеры, выпуская часть давления из цилиндров в атмосферу, тем самым демонстрируя клиенту неисправность двигателя и необходимость его дальнейшего капитального «ремонта». С компрессометром, который вкручивается на место свечи, такой трюк провести не удастся, следовательно, ни о каком «разводе на деньги» не может быть и речи.

Порядок измерения компрессии в 8-ми клапанном двигателе автомобиля Рено Логан (Сандеро)

При замерах компрессии Рено Логан понадобятся компрессометр и свечной ключ. Он может быть как монолитным, так и составным, в виде головки «на 16», удлинителя и ручки с трещоткой. Кроме того, позаботьтесь о том, чтобы под рукой были круглогубцы и компрессор.

В зависимости от результатов измерений может понадобиться ещё и небольшая ёмкость с моторным маслом – с его помощью можно будет диагностировать источник недостаточного давления в цилиндрах двигателей K7M 1.6 8V и K7J 1.4 8V. Последнее, о чем хотелось бы напомнить – перед тем, как приступать к замерам, проверьте состояние аккумулятора и при необходимости выполните его подзарядку. Не следует забывать и о том, что исследование проводят на горячем двигателе – после его прогрева до рабочей температуры.

Измерение компрессии выполняют по следующему алгоритму:

1. Снимите разъём с модуля зажигания.

2. Откройте крышку модуля предохранителей и с помощью круглогубцев вытащите защитные элементы, которые отвечают за цепи питания топливного насоса и блока управления двигателем (ЭБУ).

Нередко при диагностике мотора при измерение компрессии двигателя мастера обходятся лишь тем, что снимают разъём с модуля зажигания Рено Логан, считая, что этого достаточно. При этом они не берут во внимание, что во время измерения работающий бензонасос будет подавать горючее в топливную рампу, а ЭБУ – включать форсунки. Само собой разумеется, что бензин, попадающий в цилиндры K7M 1.6 8V и K7J 1.4 8V, сгорать не будет — попадая на стенки цилиндров, топливо исказит реальную картину состояния силового агрегата.

Читайте также: Запорный клапан сливного бачка пропускает воду

3. Снимите высоковольтные провода со свечей. Обратите внимание: чтобы не повредить токопроводящие жилы, тяните провод, удерживая его за наконечник. Отсоединять провода от катушек нет необходимости – достаточно отвести в сторону весь жгут.

4. Воспользовавшись компрессором, обязательно продуйте свечные колодцы. Не стоит пренебрегать этой процедурой, особенно в случае с 8-клапанными двигателями Renault. Свечи в этих моторах установлены достаточно глубоко, поэтому убрать пыль и грязь можно лишь при помощи сжатого воздуха. Нередко о серьезности того или иного автосервиса можно судить именно по таким мелочам, как удаление мусора из свечных колодцев – опытные автомеханики выполняют эту процедуру в обязательном порядке.

5. Немного отвернув свечи, повторите продувку сжатым воздухом ещё раз – в цилиндры не должно попасть ни грамма мусора.

6. Выверните свечи со всех цилиндров. Косвенно оценить общее состояние двигателя и качество горючей смеси можно уже по тому, как выглядят электроды свечей зажигания и по наличию моторного масла на их резьбовой части.

7. Аккуратно вверните резьбовую часть компрессометра на место свечи первого цилиндра двигателя Рено Логан и затяните соединение от руки. Напоминаем, что отсчёт на двигателях производства Renault следует вести от коробки перемены передач, но никак не от места установки привода газораспределительного механизма.

8. Замер компрессии мотора удобно проводить вдвоём. Прежде всего, поставьте автомобиль на стояночный тормоз и проверьте, находится ли рычаг КПП в нейтральном положении. После этого помощник должен сесть на водительское место и, нажав до упора на педаль акселератора, начать прокручивать стартер. В это время следует наблюдать за движением стрелки компрессометра – как только она остановится на максимальном значении, вращение коленчатого вала можно прекращать.

Волноваться, что при отсутствии давления в цилиндрах показания прибора установятся на ноль не стоит – в конструкцию компрессометра входит специальный клапан, который будет удерживать воздух в каналах манометра до тех пор, пока оператор не решит его стравить.

Если замеры компрессии выполняются работниками автосервиса, обязательно наблюдайте за порядком проведения процедуры. Мастера должны прекратить вращение стартера только тогда, когда стрелка манометра остановится, показав максимальное значение. В противном случае результаты замеров можно считать недействительными, а подобные манипуляции являются прямым свидетельством того, что вас пытаются обмануть.

9. Когда будут записаны показания, компрессометр извлекают из цилиндра. Нажав на специальную кнопку, стравливают воздух – при этом показания манометра обнуляются.

Аналогично проводят замеры компрессии в оставшихся цилиндрах, не забывая записывать показания в каждом случае.

Вас также заинтересует:

• Почему машина глохнет при снижении скорости и торможение
• Почему стартер трещит после запуска
• Почему свистит ремень генератора при нагрузке, на холодную и на горячую

Какой должна быть компрессия в двигателях K7M 1.6 8V, K7J 1.4 8V автомобилей Renault?

Выполнив измерение давления, можно косвенно оценить состояние цилиндро-поршневой группы и клапанного механизма. Разброс показаний не должен превышать 1 бар, в противном случае ни о какой равномерной работе двигателя не может быть и речи. Слишком низкое значение компрессии (менее 10 бар) во всех цилиндрах в большинстве случаев свидетельствует об износе деталей и необходимости капитального ремонта силового агрегата.

В то же время нередки случаи, когда это происходит и по другим причинам – например, из-за залегания поршневых колец. Если же говорить о номинальном значении, то на прошедших обкатку двигателях K7M, K7J производства Renault должна быть компрессия не менее 12-14 бар.

В случае, когда показания манометра в каком-то одном цилиндре разительно отличаются от значений, полученных при других измерениях, поступают следующим образом. Вывернув компрессометр, в цилиндр заливают 15-20 куб. см моторного масла и без промедления проводят повторный замер. Значительное повышение компрессии свидетельствует о проблемах цилиндро-поршневой группы, поскольку затекающее в пространство между поршнем и цилиндром масло препятствует оттоку воздуха из камеры сгорания в картер. Если же показания прибора не изменились, то причиной проблемы является нарушение работы газораспределительного механизма – например, прогорание выпускного клапана.

Научившись правильно измерять компрессию в цилиндрах двигателя Рено Логан, вы сможете при необходимости провести диагностику. Возможно, своевременное выявление причины падения давления в камере сжатия позволит вовремя выявить причину неисправности и, приняв соответствующие меры, обойтись «малой кровью» при ремонте дорогостоящего силового агрегата.
