Запорный клапан для двухтрубных систем

Видео:Клапан Термостатический Регулирующий Настроечный для отопления подключение радиатораСкачать

Клапан для двухтрубной системы отопления RA-N, прямой, наружная резьба, Danfoss

Прямой терморегулирующий клапан с предварительной настройкой с наружной резьбой RA-N предназначен для присоединения к подающему трубопроводу отопительных приборов с боковым подключением и применяется в двухтрубных системах отопления с насосной циркуляцией теплоносителя.

Встроенное устройство для предварительной (монтажной) настройки пропускной способности позволяет легко и просто, без применения специальных инструментов, настроить необходимое расчетное значение. Предварительная настройка производится в диапазоне от «1» до «7» с интервалами 0,5, а в положении «N» клапан RA-N будет полностью открыт. После монтажа радиаторного термостата предварительная настройка окажется спрятанной и, следовательно, защищенной от стороннего вмешательства.

Клапаны оснащены стабилизатором потока специальной конструкции, что позволяет им работать абсолютно бесшумно даже при высоких перепадах давления.

Для идентификации клапанов RA-N их защитные колпачки окрашены в красный цвет. Защитный колпачок не должен использоваться для перекрытия потока теплоносителя через отопительный прибор, для этого следует применять запорную рукоятку.

Терморегулирующие клапаны RA-N применяются с термоэлементами и термоэлектроприводами производства Danfoss с клипсовым RTR/RA соединением и запорными клапанами RLV на обратную подводку отопительного прибора.

Видео:Клапаны термостатические - все секретыСкачать

Термостатическая арматура SANEXT

Видео:Для чего нужны балансировочные (настроечные) клапаны в системе отопления? - ответ от эксперта ValtecСкачать

Область применения

Видео:Клапан настроечный – зачем нужен и где устанавливается?Скачать

Описание

Термостатическая арматура — это оборудование, позволяющее автоматически регулировать объем проходящего через радиатор теплоносителя в зависимости от уровня температуры воздуха в помещении.

Клапан термостатический SANEXT RV2 предназначен для применения в двухтрубных системах отопления многоэтажных зданий, а также частных домов. Клапан устанавливается на подающем трубопроводе в обвязке отопительных приборов. Используется для гидравлической настройки системы отопления, а в сочетании с термоголовкой обеспечивает поддержания комфортной температуры воздуха в помещении путем регулирования подачи теплоносителя в отопительный прибор.

Функции клапана SANEXT RV2:

• Механизм предварительной настройки позволяет установить расчетный расход теплоносителя через отопительный прибор.
• Совместно с термоголовкой SANEXT выполняет функцию терморегулятора, поддерживая комфортную температуру воздуха в помещении.

Устройство клапанов SANEXT RV2

1 Корпус клапана 2 Присоединительная накидная гайка 3 Пластиковая крышка 4 Нажимной шток 5 Настроечный механизм 6 Настроечная коронка 7 Кольцевые уплотнения 8 Возвратная пружина

Монтаж изделия должен осуществляться квалифицированными специалистами, имеющими допуск к данному виду работ, строго в соответствии с инструкцией по монтажу (см. паспорт)

Клапан запорный SANEXT LV2

Клапан запорный SANEXT LV2 предназначен для присоединения отопительного прибора к системе отопления здания, а также для отключения прибора и его ремонта без опорожнения всей системы отопления. Клапан устанавливается, как правило, на обратном трубопроводе в обвязке отопительных приборов.

Функции клапана SANEXT LV2:

• Присоединение отопительного прибора к системе отопления.
• Отключение отопительного прибора для его ремонта или замены.

Устройство клапана запорный SANEXT LV2

1 Корпус клапана 2 Присоединительная накидная гайка (американка) 3 Уплотнительное кольцо из EPDM 4 Запорный шток 5 Крышка 6 Уплотнительное кольцо из EPDM

Монтаж изделия должен осуществляться квалифицированными специалистами, имеющими допуск к данному виду работ, строго в соответствии с инструкцией по монтажу (см. паспорт запорного клапана):

Термостатическая головка SANEXT ТН

Термостатическая головка SANEXT ТН поддерживает заданную температуру воздуха в помещении, посредством регулирования количества теплоносителя, поступающего в радиатор. Термостатическая головка SANEXT ТН устанавливается на радиаторные термостатические клапаны SANEXT. Совместно с клапаном термостатическая головка выполняет роль терморегулятора.

Узнайте больше о радиаторной арматуре SANEXT для двухтрубной системы отопления, посмотрев видеоролик:

Термостатический клапан SANEXT RV1

Клапан термостатический SANEXT RV1 предназначен для применения в однотрубных системах отопления многоэтажных зданий. Клапан устанавливается на подающем трубопроводе в обвязке отопительных приборов. Клапан обладает повышенной пропускной способностью и низким гидравлическим сопротивлением. В сочетании с термоголовкой обеспечивает поддержание комфортной температуры воздуха в помещении путем регулирования подачи теплоносителя в отопительный прибор.

Присоединительно-регулирующая гарнитура SANEXT LH2

Присоединительно-регулирующая гарнитура SANEXT LH2 предназначена для бокового присоединения радиаторов отопления к двухтрубной системе отопления с внутрипольной разводкой трубопроводов. Гарнитура состоит из узла нижнего подключения, термостатического клапана, соединительной трубки и фитингов. В качестве термостатического клапана используется клапан SANEXT RV2 для двухтрубных систем отопления. Узел нижнего подключения имеет запорную функцию, для перекрытия обратного потока теплоносителя. Перекрытие подающего трубопровода осуществляется с помощью термостатического клапана. Если давление в системе меньше 3 бар, допускается перекрывать поток с помощью термоголовки SANEXT TH.

Термостатическая арматура — это оборудование, позволяющее автоматически регулировать объем проходящего через радиатор теплоносителя в зависимости от уровня температуры воздуха в помещении.

Для заказа продукции свяжитесь с представителем в вашем городе

Или заполните форму по ссылке

Видео:клапан запорныйСкачать

Комфорт и однотрубные системы отопления

DANFOSS Ручные регулировочные вентили от CARLO PALETTI (a) и FAR (б) Горизонтальный (а) и вертикальный (б) трехходовые клапаны Узел «Герц-УТК» с присоединением под сварку — как говорится, «все в одном флаконе»

Комфортная температура в жилище обеспечивается возможностью регулировать подачу теплоносителя в радиаторы. Но если с регулировкой двухтрубной системы отопления особых проблем не возникает, то с системой однотрубной все не так просто. Как решить возникающие проблемы?

Двухтрубные и однотрубные системы

В пятидесятые годы XX в. при проектировании отопительных систем практически всех российских городов и поселков был принят курс на минимизацию расходов. Как и на чем тут можно было сэкономить? Правильно, прежде всего, на трубах и работах по их прокладке. В результате этого курса и появились однотрубные системы отопления.

Устраиваются такие системы по двум схемам. В более простом варианте все радиаторы последовательно связываются друг с другом трубами (стояк, как таковой, отсутствует), и текущая сверху вниз вода проходит через каждый из них, начиная с верхнего. В итоге в расположенные ниже радиаторы она поступает, уже охладившись в верхних. Так что на последних этажах зимой жара, а на первых — холодно. Чтобы компенсировать перепад, на нижних этажах монтировали радиаторы с б льшим числом секций, чем на верхних, хотя помогало это мало. Регулированию такая система не поддается: если установить регулятор на одном радиаторе, это сразу же скажется на всей цепочке. На имеющуюся проблему долгое время просто не обращали внимания, как на несущественную. Главное — удешевление строительства.

В более продвинутом варианте однотрубной системы стояк существует, и вода от него просто отводится в каждый из радиаторов, после чего вновь возвращается в стояк (выражаясь языком профессионалов, это проточная система с замыкающими участками). Вода в такой системе остывает чуть меньше, а значит, меньше и разница между температурами на верхних и нижних этажах. Количество воды, поступающей в каждый из нагревательных приборов, здесь уже можно хоть как-то регулировать с помощью вентиля, устанавливаемого на верхней подводящей трубе.

Всех этих недостатков лишена двухтрубная система отопления, при которой каждый радиатор подключается и к прямой, и к обратной трубам (прямая — труба, подающая воду в радиаторы, а обратная — возвращающая воду из радиаторов). Эта схема позволяет регулировать количество теплоносителя, поступающего в каждый отопительный прибор, не только вручную, но и с помощью автоматики — радиаторных терморегуляторов. Именно такой принцип подвода теплоносителя реализуется в современных многоэтажках и коттеджах. Причем каждый отопительный прибор оснащается индивидуальным регулятором (этого требуют все нормативные документы — и московские МГСН, и всероссийские СНиПы), который, в зависимости от температуры воздуха в помещении, автоматически регулирует количество поступающей в радиатор воды.

А как же быть тем, кто всю жизнь прожил в доме или квартире с проточной однотрубной системой или приобрел такое жилье на вторичном рынке? Неужели для них современный комфорт так и останется несбыточной мечтой? Ничего подобного.

«Замыкаем» участок

Для тех, у кого нормально функционирует классическая однотрубная система отопления и в квартире бывает слишком жарко, существует простое решение: устроить на отопительных радиаторах замыкающие участки. Проще говоря, установить обводную трубу (байпас), по которой теплоноситель мог бы перетекать из верхней подводящей трубы в нижнюю отво-дящую (должен же он как-то попадать к вашим соседям снизу, если вы перекрыли его поступление в радиатор). При выполнении этой операции следует помнить, что, если использовать байпас того же диаметра, что и подводящая труба, теплоноситель в ваш радиатор будет поступать в очень ограниченном объеме (гидравлическое сопротивление такого байпаса намного ниже, чем сопротивление радиатора, и большая часть воды пойдет именно по нему). Поэтому диаметр замыкающего участка должен быть на один размер меньше диаметра подводки (например, при диаметре подводящей трубы 3/4 диаметр байпаса должен составлять 1/2 ). Располагать байпас следует как можно дальше от вертикального участка трубы, то есть как можно ближе к радиатору. Обводную трубу или изготавливают на месте (из труб и тройников или с применением сварки), или покупают в готовом виде (например, байпас с межцентровым расстоянием 500 мм от DANFOSS (Россия), устанавливаемый на резьбовых соединениях, обойдется в 15).

После этого между байпасом и входным отверстием радиатора, в зависимости от желаемой степени автоматизации управления радиатором, можно поместить либо ручной регулировочный вентиль, либо радиаторный терморегулятор того же присоединительного диаметра, что и подводка.

Стоит обратить внимание и еще на один важный момент. После устройства замыкающего участка (байпаса) объем затекающего в радиатор теплоносителя сократится по сравнению с проточной системой (до переделки) до 30-35%. Это приведет к снижению теплоотдачи отопительного прибора примерно на 10%. На практике такое явление не должно вызвать каких-либо проблем по двум причинам: во-первых, ваш радиатор и так выдает лишнее тепло (иначе не встал бы вопрос о модернизации системы), во-вторых, при подборе радиаторов их типоразмер округляют до ближайшего большего, что дает запас

Если последнее по каким-то причинам при подборе не сделано, тогда, чтобы не приобретать новый радиатор, рекомендуется установить на стене за радиатором теплоизоляционную отражающую прокладку. Как правило, она представляет собой два тонких слоя металла с зажатым между ними теплоизолятором. Такой отражатель повысит КПД отопительного прибора как раз на требуемые 10-15% — радиатор будет греть воздух в квартире, а не бетонную стену.

С однотрубными системами, которые уже имеют замыкающие участки, соответствующие вышеописанным требованиям, все проще. В них надо просто установить вентиль ручной регулировки (а если он стоял ранее, но по каким-то причинам не работал, то сменить его) или, вместо вентиля, радиаторный терморегулятор (автоматический регулятор). Если же ранее установленный байпас требованиям не соответствует, его следует заменить.

DANFOSSКак известно, нормальное протекание физиологических процессов в организме возможно лишь тогда, когда выделяемое им тепло непрерывно отводится в окружающую среду тремя основными способами (путями): конвекцией, излучением и испарением. Если хотя бы одним из этих способов тепло отводится недостаточно (например, из-за повышенной температуры воздуха, повышенной влажности и т. д.), наступает перегрев организма. По утверждению медиков, наиболее типичным следствием пусть даже небольшого (2-5 С), но постоянного перегрева, вызванного повышенной температурой в жилых помещениях, является возникновение головных болей, которыми чаще страдают люди наиболее чувствительные.

Ручные регулировочные вентили

Ручные регулировочные вентили применяются для достижения экономичной работы систем отопления и охлаждения, а также для гидравлической увязки приборов. Отличаются точностью и простотой в использовании. Их выпускают как отечественные, так и зарубежные производители: БАЗ (г. Бологое), «АДП-Групп» (г. Москва), RBM, FIV, ICMA, Carlo Poletti, FAR (Италия), HERZ (Австрия) и др. Цены колеблются от 4 до 10. Предлагаются модели прямой и угловой конструктивной формы. Отличительная особенность современных вентилей в том, что они не требуют обслуживания и высоконадежны. Особенно удобны ручные регулировочные вентили, имеющие со стороны отопительного прибора разъемный фитинг-«американку» (штуцер с накидной гайкой), позволяющий, во-первых, отказаться от применения привычной пакли и герметика, а во-вторых, легко снимать радиатор.

У фирмы HERZ есть вентили, которые можно переоборудовать для работы под управлением термостата — это вариант для тех, кто сразу не решился на установку автоматического регулятора, но допускает такую возможность в дальнейшем.

Должны заметить, что некоторые из предлагаемых современным рынком устройств призваны не только выполнять свою основную функцию — регулировать тепловую мощность, но и служить предметами дизайна. При их использовании радиатор выглядит стильным и функционально завершенным. И подобрать их можно практически к любому интерьеру. В качестве примера приведем продукцию фирм Carlo Poletti, FAR. Конечно, цена на вентили улучшенного дизайна выше — 20-50.

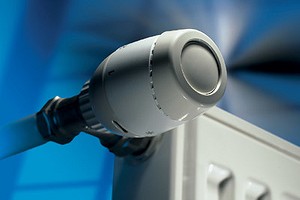

Радиаторные терморегуляторы

Радиаторные терморегуляторы, или, как их еще коротко называют, термостаты, — это простые и надежные приборы, позволяющие автоматически (причем без использования электрической или другой внешней энергии) поддерживать в помещении заданную температуру в пределах от 6 до 26 С с точностью 1-2 C. Размещаются перед отопительным прибором, на трубе, подающей в него теплоноситель.

Обратите внимание, что требуемая температура в помещении устанавливается путем поворота шкалы настройки, показывающей температуру не в градусах (такой шкалы прибор иметь не может, поскольку на реальную температуру влияют несколько параметров: температура теплоносителя, его расход, условия размещения датчика), а в индексах, предназначенных только для ориентировочного руководства. Чтобы понять, какой именно температуре будет соответствовать каждое деление, вам придется поначалу ориентироваться на комнатный термометр.

Конструкция. Состоит радиаторный терморегулятор из двух частей: термостатической головки и исполнительного устройства — клапана.

В термостатической головке имеется цилиндр (сильфон), заполненный рабочим веществом, которое активно реагирует на изменения температуры воздуха в помещении: при повышении температуры увеличивается в объеме, при понижении — сжимается. Эти изменения преобразуются в поступательное движение нажимного штока, соединенного с цилиндром. Если головку поставить на исполнительное устройство (клапан), то ее шток будет надавливать (отпускать) на подпружиненный запирающий конус этого устройства, который, в свою очередь, будет прикрывать (открывать) проходное отверстие, регулируя тем самым подачу теплоносителя.

Рабочим веществом в термостате могут служить как специальная жидкость, так и газ. В соответствии с этим современный рынок предлагает два типа терморегуляторов: жидкостные — их выпускают такие фирмы, как OVENTROP (Германия), CALEFFI и FAR (Италия), DANFOSS и «Теплоконтроль» (Россия), HERZ, и др., и газонаполненные — производятся только фирмой DANFOSS. Какие из них лучше? На этот вопрос однозначного ответа не существует — это до сих пор является предметом дискуссии среди специалистов, конца которой пока не видно. Считается, что газонаполненные сильфоны отличаются большей скоростью реакции чувствительного элемента на изменение температуры в помещении, а жидкостные лучше и точнее передают изменения давления внутри сильфона на исполнительный механизм. Мы в этот спор вмешиваться не станем — на наш взгляд, лучше тот датчик, который надежнее. А надежность определяется качеством изготовления, а не только той средой, которая находится внутри сильфона. Иными словами, выбирая клапан, следует отдавать предпочтение продукции известной и «испытанной в боях» фирмы. Цена на термостатирующие головки колеблется от 9,5 до 18. Клапаны по исполнению бывают прямыми и угловыми — выбор определяется тем, каким образом выполнена подводка труб к радиатору. Размер клапана должен соответствовать диаметру отверстия в пробке отопительного прибора или диаметру подводящей воду трубы.

При покупке клапана следует обратить внимание и еще на один момент. Эти устройства выпускаются для однотрубных и для двухтрубных систем и различаются конструкцией. Не вдаваясь в подробности, скажем, что они имеют разное гидравлическое сопротивление: у клапанов для двухтрубных систем оно выше, для однотрубных — значительно ниже. Так что ни в коем случае нельзя использовать клапан для двухтрубной системы при модернизации системы однотрубной — это грозит значительным уменьшением поступления теплоносителя в радиатор, а значит, потерей его тепловой мощности. Чтобы потребителю было легче разобраться, некоторые производители снабжают свои изделия цветными колпачками: у клапанов для двухтрубных систем они белые, для однотрубных — цветные. Эти колпачки не только служат для распознавания клапанов, но и выполняют определенные функции. Например, в ходе строительства, когда термостат еще не установлен (велика вероятность его повреждения), подача теплоносителя в радиатор может регулироваться вручную — как раз с помощью защитного колпачка. Стоимость клапанов для однотрубных систем колеблется в пределах 11,7-18. Монтироваться клапан должен так, чтобы выпуклая стрелка на его корпусе (она отлита вместе с ним) совпадала с направлением движения теплоносителя в подводящей трубе (если поставить наоборот — клапан будет «гудеть»). Желательно, чтобы со стороны радиатора клапан, так же как и ручной регулировочный вентиль, имел разъемный фитинг — «американку».

Нужны ли фильтры в системе отопления?

Если говорить о системе отопления собственного дома, то, как бы хорошо ни был подготовлен теплоноситель, циркулирующий в системе, все равно есть вероятность, что в трубах после монтажа осталась окалина и прочие загрязнения. И фильтры здесь, безусловно, нужны. Цена сетчатого фильтра невелика — от 1,5 до 15.

Если говорить об однотрубной системе центрального отопления, обслуживающей сразу несколько огромных домов, то, прежде чем выполнять рекомендации, стоит подумать. Ведь фильтр будет чистить теплоноситель для всей системы и, следовательно, ощутимой пользы не принесет. А родной ДЕЗ даже спасибо не скажет. Крупные производители устанавливать фильтры не советуют, а для того чтобы выпускаемые ими клапаны для однотрубных систем не забивались, увеличили их проходное сечение.

Встроенные и выносные датчики

Датчики термостатов — это элементы, непосредственно воспринимающие температуру воздуха. Бывают встроенными и выносными.

Встроенный датчик, как понятно уже из определения, находится прямо в термостатирующей головке (именно о таких конструкциях мы рассказывали выше). При установке клапана под устройство со встроенным датчиком рекомендуется располагать его так, чтобы управляющая головка оказалась в горизонтальном положении — уменьшится влияние на датчик тепловых потоков от самого клапана и от трубы, подводящей теплоноситель. Кроме того, вокруг датчика необходимо обеспечить свободную циркуляцию воздуха.

Выносной (дистанционный) датчик. Встроенный датчик не может правильно реагировать на температуру в помещении в случаях:

если радиатор установлен в нише;

при ширине подоконника более 220 мм и расстоянии от него до радиатора менее 100 мм;

если поперечный размер теплового прибора превышает 160 мм;

когда ось термостатического элемента не может быть установлена в горизонтальном положении;

если радиаторный терморегулятор закрыт шторами или декоративным экраном (термостат изолирован от основного объема помещения).

Во всех перечисленных ситуациях следует применять термостатический элемент с дистанционным датчиком — он вынесен за пределы прибора и соединен с ним «капилляром», то есть тонкой металлической трубкой. Понятно, что отнесенный подальше от радиатора датчик точнее реагирует на изменения температуры воздуха в помещении. Установить его следует так, чтобы он не подвергался воздействию прямых солнечных лучей и электроприборов, выделяющих тепло (телевизор и т. п.). Надо продумать, как спрятать «капилляр», чтобы не повредить его при эксплуатации.

Цены на термостаты с дистанционным датчиком несколько выше, чем на приборы со встроенным, — от 16.

«Прибамбасы»

Если в обвязке радиатора применяются металлопластиковые, пластиковые или медные трубы, наиболее экономично использовать на присоединении байпаса тройник, предлагаемый фирмой FAR. Он имеет с одной стороны трубную резьбу и непосредственно вкручивается в регулирующий вентиль, а с двух других сторон снабжен адаптерами под требуемый тип трубы.

Очень неплохой альтернативой описанного выше способа модернизации однотрубной системы отопления (самодельный или покупной байпас плюс двухходовой клапан с термостатом) может стать применение трехходового клапана серии Calis-TS-E-3D фирмы Herz. Это устройство предназначено для регулирования и распределения потока теплоносителя между прибором и байпасом, и управляет его работой термостатирующая головка. Выпускаются приборы двух типоразмеров — под трубы 1/2 и 3/4 . По заявлению производителя, основное преимущество этих устройств в том, что они не разбалансируют систему отопления, а это очень важно для многоквартирных жилых домов. К приобретенному клапану, чтобы собрать байпас, придется самостоятельно добавить необходимую арматуру, а также докупить термостатическую головку. Цена устройства — от 17 до 20.

Чтобы облегчить создание и монтаж байпасного узла на основе трехходового клапана, тот же производитель предлагает специальный «терморегулирующий узел подключения радиатора «Герц-УТК». В комплект входит трехходовой клапан Calis-TS-E-3D, оснащенный терморегулирующей головкой «Герц-дизайн» серии 9000, байпас, шаровой кран (на обратную трубу) и необходимые патрубки. То есть, на современном жаргоне, «все в одном флаконе». Выпускаются узлы всех ходовых типоразмеров, как по диаметру, так и по межцентровому расстоянию. Цены — от 35 до 50.

О скорости срабатывания терморегуляторов

Еще одно утверждение — что быстродействующие термостаты при использовании в коттедже внесут ощутимую лепту в экономию топлива — также весьма спорно. Если это коттедж относительно небольшой площади, разницу ощутить практически невозможно — владелец вряд ли заметит, что клапан закрылся на 1-2 мин быстрее. И экономия за эти 2 мин будет сами понимаете какой. А вот при массовом применении термостатических регуляторов в шестнадцатиэтажном жилом доме разница во времени срабатывания окажет ощутимое влияние на экономию топлива. Представьте, что 200-300 радиаторов прекратили потребление теплоносителя на 2-3 мин раньше! И таких циклов в году около тысячи! Суммарный годовой эффект от этого можно запросто подсчитать на калькуляторе. Правда, сэкономите деньги не вы, а местная ТЭЦ.

Технический директор фирмы «ТАЙМ» Николай Михайлович Ивлев

Что еще понадобится?

В некоторых случаях возникает необходимость полностью перекрыть поступление теплоносителя в радиатор (например, при аварии или его профилактической промывке). Следует иметь в виду, что сам по себе автоматический терморегулятор такой возможности не дает. С его помощью удается лишь прикрыть поток до минимума (что соответствует значению 6 С — температуре защиты от замерзания). Если же снять головку термостата, то сам клапан вручную закрыть можно совсем. Для этого нужно установить на клапан уже упоминавшийся защитный колпачок и использовать его в качестве «барашка». Правда, колпачок этот пластмассовый и потому слабенький. Более мощным и долговечным является латунный колпачок, продаваемый, как правило, отдельно. В таком случае запирание с помощью клапана происходит более надежно. Для того чтобы перекрыть поток теплоносителя в отводной трубе, на ней следует установить шаровой кран с упомянутой выше «американкой». Перекрыв оба устройства, можно снять радиатор.

Естественно, способ запирания только с помощью клапана достаточно неудобен, да и не совсем надежен. Неудобен, потому что, во-первых, необходимо снимать головку термостата, во-вторых, твердо помнить, где спрятан латунный колпачок. Ненадежен же он потому, что давление в системе отопления все-таки способно открыть клапан (с «входной» стороны на него действует давление в подводящей трубе, с «выходной», после снятия радиатора, давление вообще отсутствует). Именно поэтому специалисты рекомендуют установить перед клапаном шаровой кран (цена — 3,5-4). Уж его-то давление точно не откроет.

В некоторых монтажных организациях клиенту, вместо установки на выходе радиатора шарового крана, могут предложить установить запорный клапан (например, у фирмы DANFOSS он называется RLV, у фирмы Herz — RL-5). Такие клапаны действительно предназначены для отключения отдельного радиатора с целью его демонтажа или технического обслуживания без опорожнения всей системы отопления. Удобны они еще и тем, что на клапан можно установить специальный спускной кран и с его помощью слить воду из снятого радиатора (кран имеет насадку для присоединения шланга, которая может поворачиваться в любом направлении). Так вот, от монтажа этого, пусть даже очень удобного устройства следует отказаться. Дело в том, что клапан предназначен только для двухтрубных систем, а значит, имеет довольно высокое гидравлическое сопротивление. Использовать его в системе однотрубной производители категорически не рекомендуют.

И последнее, на что хочется обратить внимание читателей. Если вы при ремонте квартиры убрали подводящие теплоноситель трубы в стены и пол (чтобы не портили дизайн), то и для этого случая практически все крупные производители предлагают широкий ассортимент гарнитур для подключения радиаторов. В такую гарнитуру уже встроены байпасы, терморегуляторы — в общем, все, что необходимо. Но это, пожалуй, уже тема для отдельного разговора.

Редакция благодарит фирмы DANFOSS, HERZ, «ТАЙМ», » ТЕПЛО-АРТ », «ТЕРМОРОС», «ЭГОПЛАСТ» за помощь в подготовке публикации.
