Запорный клапан подкатного домкрата

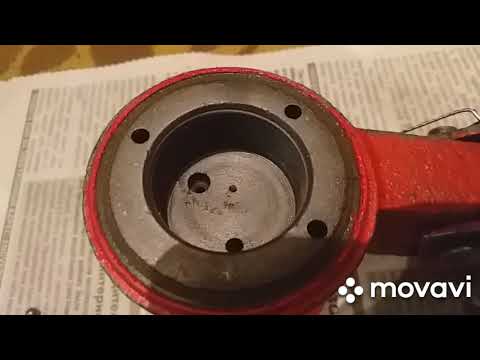

Видео:ремонт домкрата подкатного за 10 минутСкачать

Устройство и принцип действия подкатного гидравлического домкрата

Домкрат – это инструмент с помощью которого поднимают разные грузы на различную высоту. Принцип работы и устройство могут отличатся. Самым распространённым и используемым в авто сервисах и частных гаражах видом домкратов является, домкрат гидравлический подкатной, его устройство мы сейчас разберем.

Видео:Ремонт бутылочного домкрата BERGER. Замена уплотнителя плунжера, запорного клапана. ПрокачкаСкачать

Устройство и принцип работы

Устройство подкатного гидравлического домкрата представляет собой тележку на колесиках. Такой вид очень удобен в эксплуатации он обладает большой грузоподъемностью и плавностью подъема. Гидравлический привод лежит в основе принципа действия.

Для поднятия автомобиля на нужную высоту, подкатите домкрат под него, поставьте несущий упор, в точку кузова автомобиля предназначенную для подъема. На кузове автомобиля есть специальные места, в которые нужно упирать домкрат. Следующим шагом качаем рукоятку верх вниз, несущий упор должен начать подниматься, а вместе с ним и автомобиль.

Основным элементом конструкции являются гидравлические цилиндры, прокачивая рукоятку, в цилиндрах создается определенное давление, за счет чего и осуществляется поднятие. Главную работу, подъёма, выполняет плунжер и прямой клапан. Повернув ручку обратного клапана, произойдет понижение давления в системе, в результате чего произойдет опускание автомобиля в исходное положение. В разных моделях ручка располагается в разных местах, прочитайте инструкцию к подкатному домкрату, там все понятно изложено.

Видео:Как работает гидравлический домкрат?Скачать

Основные характеристики

• Грузоподъемность. Грузоподъемность начинается от 2т и выше. Простому легковому автомобилю на повседневные нужды, хватит грузоподъемности в 2т. Такой инструмент не занимает много места, его можно хранить в гараже и взять с собой в поездку. Если у вас внедорожник, рекомендуется грузоподъемность от 3т. В любом случае, лучше знать вес автомобиля заранее, и руководствоваться его значением в выборе.
• Высота максимального подъема. У каждой модели он разный. Максимально обратить внимание на параметр нужно владельцам внедорожников. Нет смысла платить за инструмент, поднимающий машину на 2 см. Значение высоты максимального подъема для внедорожников начинается от 450 мм.
• Минимальная высота. Параметр определяет возможность подкатить устройство под автомобиль. Подкатной домкрат с минимальной высотой больше дорожного просвета вашего автомобиля вам не помощник. Обязательно замеряйте дорожный просвет(клиренс) перед выбором.
• Удобство эксплуатации. Резиновая накладка, на несущем упоре.
• Тип привода механизма. Карданный и зубчатый. Рекомендуемый карданный тип, он доказал свою надежность, а также он более ремонта пригодный.

Видео:Подкатной домкрат .Устройство и ремонт до мелочей .Ч -1 the hydraulic JacksСкачать

Преимущества и недостатки

Основные преимущества подкатных гидравлических домкратов:

• Минимальные усилия для поднятия большой массы.
• Горизонтальное расположение цилиндра, за счет этого достигается высокая грузоподъемность.
• Подъем осуществляется плавно.
• Устойчивая опорная площадка обеспечивает безопасность работы.
• Весьма удобен в эксплуатации, оператору не надо подлезать под автомобиль.

Недостатки подкатных домкратов:

• Скорость подъема оставляет желать лучшего, критично для машин с высоким клиренсом (дорожным просветом).
• При продолжительной нагрузке случается просадка, из-за падения давления в системе.
• Использовании в условиях низких температурах, возможно замерзание жидкости.
• Обеспечивая долгосрочную работу, следует проводить профилактическое обслуживание.
• Небольшая высота подъема, относительно других видов домкратов.

Видео:Обзор устройства и ремонта подкатного домкрата(5т)Скачать

Основные неисправности и их устранение

• Поломка в целом, рабочий шток не поднимается;
• Домкрат гидравлический подкатной не держит нагрузку;
• Неполадки при подъеме груза;
• Подтеки в местах уплотнений;

Ремонт подкатных домкратов гидравлических, вы можете производить самостоятельно, своими руками. Понадобится ремкомплект, либо покупка запасных частей. Наиболее часто выходят из строя прокладки и различные уплотнители в результате чего появляются маслянистые подтеки на корпусе.

Первым пунктом ремонта нужно слить масло, в заранее подготовленную емкость. Повторно использовать не рекомендуется, лучше залить новое. Какое заливать указано в инструкции подкатного домкрата. Обычно подходит обычное моторное или гидравлическое масло. Применять лучше те что не взаимодействуют с резиновыми частями.

Вторым пунктом ремонта приступаем к этапу разборки. Извлекаем поршни и изучаем их на наличие налета, грязи и ржавчины. Выявив загрязнение и ржавчину, устраняем их. Для этого следует воспользоваться специальными растворяющими жидкостями, бензин, солярка, уайт-спирит. Обнаружив налет и коррозию внутри стоит избавиться от масла. Не нужно заливать его повторно, ржавчина появилась не просто так.

Если с поршнями все в порядке, осматриваем форму штока. Если он искривлен, это очень плохо. Вероятнее всего его уже не восстановить. Предотвратить искривление штока нужно на этапе эксплуатации не нагружая подкатной домкрат массой большей чем он может поднять. Обязательно читаем инструкцию, чтоб он служил вам дольше.

Еще одна неисправность, засорение клапанов. Часто их достаточно просто прочистить или заменить.

Ремонтируя гидравлический подкатной домкрат следует заменить все уплотнители и прокладки. Они идут в специальном ремкомплекте, продающийся в специализированных магазинах. В последнюю очередь производится промывка, а затем заливка свежего масла и прокачка.

Видео:Как правильно и быстро прокачать бутылочный гидравлический домкратСкачать

Промывка очищающей жидкостью

Открываем отверстие для заливки. Сливаем все масло в заранее подготовленную тару. Далее залить очищающую жидкость. Эта процедура убирает из системы оставшееся масло, и прочую грязь. Далее идем по следующему алгоритму действий:

• Заливаем очищающую жидкость.
• Двигаем рычагом, жидкость распространяется по системе.
• Доливаем жидкость, качаем рычаг, пока шток не поднимется в верхнее положение.
• Далее открываем обратный клапан, шток возвращается в начальное положение, часть очищающей жидкости выдавится из системы.
• Если выдавливаемая жидкость грязная, то повторить алгоритм несколько раз.

Читайте также: Обратный клапан в смесительном узле нужен или нет

Видео:Ремонт спускающего подкатного домкратаСкачать

Как прокачать гидравлический домкрат подкатной самому?

Очистив систему, приступаем к процедуре заливки масла. Перед началом не забудьте полностью слить очищающую жидкость. Прокачка это и есть заливание масла. Нужно столько жидкости, чтобы он мог поднять определенный груз на определенную высоту.

• Отверстие слива оставить открытым
• Налить масло, поработать рычагом, пока шток немного не поднимется
• Подливать и работать рычагом пока шток не поднимется до верхнего значения
• Открыть запорный клапан, шток вернется в исходное состояние избыточная жидкость выльется из отверстия
• Отверстие слива, закрыть. Протереть домкрат. Все готово.

Не забывайте следить за количеством масла. Проверяйте резиновые уплотнители, время от времени их рекомендуется менять. Если на домкрате есть подтеки, значит уплотнители стоит заменить.

Видео:Ремонт подкатного гидравлического домкрата.Скачать

Итоги

Домкрат гидравлический подкатной отличный инструмент, используемый в автосервисах и гаражах обычных людей. Его конструкция очень удобна и эффективна. Следует помнить, что домкрат — это инструмент поднятия, а не удержания. При длительной работе стоит позаботиться о надежной опоре.

Выбирая домкрат, обратить внимание на грузоподъемность, минимальную (обязательно меньше дорожного просвета автомобиля) и максимальную высоту подъема. После того как критерии определены мы рекомендуем покупать домкрат в средней ценовой категории для частных лиц, а автосервисам рекомендовано обратить внимание на профессиональный инструмент.

Видео:🔨Ремонт подкатного домкрата. (не качает, не держит домкрат)Скачать

Подкатные домкраты для автомобиля

Подкатные домкраты отличаются удобством эксплуатации, большой грузоподъемностью, плавностью подъема и хода. На сегодняшний день существует огромное количество производителей и торговых марок, под которыми выпускаются гидравлические подкатные домкраты. Они подходят для эксплуатации как на профессиональных СТО, так и в частных гаражах. Кроме того, многие автовладельцы умудряются смастерить эти устройства самостоятельно дабы пользоваться всеми его преимуществами за меньшую цену. Далее мы разберем все аспекты касающиеся подкатных домкратов для легкового автомобиля, а также приведем информацию, которая как мы надеемся, поможет вам определиться с выбором при покупке домкрата.

Видео:#РЕМОНТ подкатного домкрата.2 года лежал.Скачать

Устройство подкатного домкрата

Принцип работы подкатного гидравлического домкрата основан на гидравлическом приводе. То есть, использовании рабочей жидкости (масла), передающей усилие от регулирующего к исполнительному органу. В данном случае в качестве регулирующего органа выступает рукоятка с системой редукторов, клапанов и цилиндров, в которой усилие оператора накапливается и передается на исполнительный орган — шток.

В основе системы лежит использование сообщающихся камер и запорных клапанов. Они по принципу гидроаккумуляторов многократно усиливают исходное движение, благодаря чему домкрат может поднимать грузы 2-3 тонны и более (зависит от конкретной модели). Однако в процессе эксплуатации необходимо обязательно следить за исправностью запорного клапана и резиновых уплотнительных колец (прокладок). От их целостности зависит нормальная работа домкрата, а также отсутствие утечки масла. Но об этом мы поговорим в разделе о ремонте гидравлических подкатных домкратов.

Также конструкция предусматривает наличие дополнительных устройств, облегчающих ее эксплуатацию и надежность. Одной из таких является собачка-фиксатор, благодаря которой вес удерживается на необходимой высоте.

Видео:Ремонт подкатного гидравлического домкратаСкачать

Как использовать ПД

При использовании подкатного домкрата необходимо обязательно учитывать правила безопасности. В частности, автомобиль должна стоять на ровной поверхности, чтобы во время подъема и в вывешенном состоянии она не свалилась на землю. Если нет возможности установить автомобиль на ровную поверхность, то нужно обязательно поставить под колеса упоры (противооткатные башмаки, кирпичи или другие громоздкие и тяжелые предметы).

Процедура эксплуатации очень проста. Подкатные домкраты имеют ролики, с помощью которых конструкцию нужно разместить под местом, куда упирается шток.

Большинство домкратов имеют приводную ручку (а некоторые педаль), которую необходимо передвигать вверх и вниз, чтобы привести в движение рабочий механизм. Соответственно, корпус машины начинает подниматься. Чтобы опустить автомобиль, в конструкции домкрата предусмотрен специальный рычаг или кнопка (в зависимости от конкретной модели). При этом рабочая жидкость возвращается через открытый запорный клапан в рабочую полость. Это приведет к тому, что шток вернется в исходное положение и машина опустится.

То есть, если подкатной домкрат рассчитан на 3 тонны, то не нужно пытаться поднять с его помощью автомобиль массой 3,5 и более. Хотя обычно у подъемных механизмов есть некоторый запас прочности, но он рассчитан лишь на кратковременное использование. Также если машину в вывешенном состоянии предполагается держать долгое время, то домкрат нужно заменить на постоянную опору.

Видео:Три лайфхака для ремонта гидравлического домкратаСкачать

Преимущества и недостатки домкратов такого типа

Как и всякое техническое устройство, подкатной домкрат имеет как свои преимущества, так и недостатки. Начнем с первых. Так, к их преимуществам относят:

• Высокий коэффициент полезного действия (КПД). С его помощью с минимальными физическими усилиями можно поднять авто значительной массы.
• Высокая грузоподъемность. Это стало возможным благодаря использованию горизонтально расположенного цилиндра и съемной рукоятке.
• Медленный подъем обеспечивает аккуратную работу и безопасность. А запорный клапан обеспечивает фиксацию груза на любой выбранной высоте.
• Наличие опорной площадки обеспечивает хорошую устойчивость и безопасность.
• Удобство и простота использования домкрата.
• Аккуратность и чистота при работе с домкратом. Оператору нет необходимости ложиться на землю или пол гаража для того, чтобы подставить домкрат под легковой автомобиль.

Однако есть у подкатных домкратов и несколько недостатков. К ним относят:

• Медленную скорость подъема можно отнести к условным недостаткам, особенно при работе с машинами с высоким клиренсом (дорожным просветом).
• В некоторых случаях при длительной эксплуатации домкрата под нагрузкой давление может стравливаться, и соответственно, авто будет опускаться.
• При эксплуатации гидравлического подкатного домкрата в условиях значительных морозов жидкость внутри него может замерзнуть.
• Необходимость выполнения периодического ремонта и профилактических работ. Без них возникает риск его выхода из строя и сокращение срока службы.
• Обслуживание и ремонт стоит дороже, чем у домкратов других конструкций.
• Невысокая высота подъема. Подходит лишь для легковых автомобилей и невысоких внедорожников и микроавтобусов.
• Для работы с подкатным домкратом необходима ровная и жесткая поверхность (например, асфальт, бетон).

Читайте также: Прогревочные обороты ваз 2110 инжектор 8 клапанов

Однако баланс преимуществ и недостатков у подкатных домкратов все же смещен в сторону первых. Они очень удобны и надежны, поэтому нашли широкую популярность у автовладельцев не только в нашей стране, но и за рубежом. Далее перейдем к вопросу о том, по каким критериям необходимо выбирать домкрат.

Видео:Пята траверсная для подкатного домкрата Сорокин Инструмент 😎Скачать

На что обратить внимание при выборе

Выбор того или иного автомобильного подкатного домкрата основывается на нескольких аспектах, среди которых:

Значение максимальной высоты

• Высота максимального подъема. Особенно это актуально для внедорожников и кроссоверов. Это значение в данном случае должно быть от 450 мм и выше.
• Минимальная высота. Она обеспечивает возможность “подлезть” под днище машины. Этот параметр необходимо выбирать, основываясь на технических данных вашего автомобиля, в частности, высоты клиренса (дорожного просвета).
• Скорость подъема. Некоторые модели подкатных домкратов имеют дополнительную педаль, позволяющую увеличивать скорость подъема.
• Грузоподъемность. Этот параметр зачастую является ключевым. Для большинства легковых автомобилей подойдет домкрат грузоподъемностью до 2 тонн, а вот владельцам внедорожников и кроссоверов лучше купить домкрат, способный поднять груз 3 тонны. В любом случае при выборе той или иной модели поинтересуйтесь в технической документации, сколько весит ваша машина, и покупайте домкрат, способный поднять больший вес (то есть, с некоторым запасом, чтобы механизм не работал в критических условиях).

Минимальная высота работы

Полезными будут наличие следующих дополнений:

Защитные колпачки на плунжерах

• вращающаяся рукоятка для безопасного опускания авто;
• предохранительный клапан, задача которого состоит в защите механизма от перегрузки;
• композитное покрытие на приводной рукоятке, которое обеспечивает комфорт при работе;
• встроенный лоток для хранения мелких деталей;
• полиуретановое покрытие на металлических роликах домкрата;
• колпачки на плунжере (или плунжерах, зависит от модели), которые защищают механизм от попадания в него пыли, грязи, коррозии;
• дополнительные масленки на тяжело нагруженных местах;
• фиксатор, обеспечивающий безопасность при выполнении работ.

Зубчатая и карданная передачи в домкратах

Также при выборе необходимо обратить внимание на длину рукоятки. Если у вас внедорожник, то лучше купить домкрат подкатной с длинной ручкой. А для легковушки более практична короткая ручка. Удобным вариантом являются модели с составной рукояткой.

Что касается материала, то лучше выбирать домкрат из стали. Алюминиевые модели не выдерживают значительную нагрузку и всегда существует риск их механической поломки, которая может закончиться весьма печально. Что касается производителей, то здесь можно покупать как отечественные, так и зарубежные модели.

Видео:ЧАСТАЯ ПОЛОМКА ПОДКАТНОГО ДОМКРАТА.РЕМОНТ.Скачать

Обзор популярных моделей гидравлических подкатных домкратов

Перечислим несколько популярных в нашей стране подкатных домкратов. Как импортных, так и отечественных.

Выбор необходимо делать, основываясь на его технических характеристиках. Не следует покупать слишком дешевый домкрат, однако не стоит и переплачивать. Лучше купить механизм из средней ценовой категории. Однако в случае, если он вам нужен для профессиональной работы (например, на СТО), то лучше покупать профессиональный подкатной домкрат, цена которого будет несколько выше, чем у обычных гаражных аналогов.

Видео:Подкатной гидравлический домкрат не поднимает? Ремонт за 5 минут!Скачать

Ремонт подкатного домкрата

Перед тем как перейти непосредственно к вопросам ремонта необходимо определиться с возможными неисправностями и причинами, которые могут привести к ним. Итак, к неисправностям относится:

• полный выход из строя устройства, который заключается в том, что невозможно поднять или опустить рабочий шток;
• некорректная работа (чаще всего, подклинивание) при подъеме;
• самопроизвольное опускание домкрата под нагрузкой;
• полная или частичная утечка рабочей жидкости (масла).

Ремкомплект подкатного домкрата

Ремонт подкатного домкрата можно выполнить своими руками. Однако для этого необходимо купить ремкомплект или отдельные запасные части в зависимости от того, что сломалось. Чаще всего выходят из строя различные прокладки, из-за чего масло начинает просачиваться наружу. Для ремонта нужен соответствующий ремонтный комплект.

В любом случае необходимо выполнить разборку устройства и слить из него масло. Делать это нужно аккуратно, а масло сливать в предварительно приготовленную емкость. Для повторного использования оно вряд ли будет пригодно. Лучше заменить его на новое. Марку масла вы найдете в инструкции по эксплуатации к домкрату. Однако в большинстве случаев подходит стандартное моторное (например, марки 5W-40) или гидравлическое масло. Оно не разъедает резину, не вредит поверхности поршня, обладает средней консистенцией и безвредно для человека.

После этого нужно извлечь поршни и проверить их поверхность на наличие коррозии. В случае выявления ржавчины или загрязнений от них нужно избавиться самым тщательным образом. Вместе с грязью и ржавчиной избавляются и от старого масла. Можно использовать для этого специальные чистящие жидкости — растворители, уайт-спирит, бензин, солярку и другие.

Ремонт подкатного домкрата

Обязательно проверьте форму штока. В случае, если он деформирован, то скорее всего, не подлежит восстановлению. В этом случае вам нужно либо покупать новый шток (что может быть проблемой, поскольку такие основные части редко имеются в продаже), либо приобретать новый домкрат. Поэтому не стоит доводить до ситуации, когда шток искривляется. Обычно это происходит по причине значительного превышения допустимой массы автомобиля, которую поднимали с помощью домкрата.

Читайте также: Митральный клапан пролабирование армия

Также частой причиной выхода из строя подкатного домкрата является засорение его внутренних рабочих клапанов. Они входят в состав системы по движению рабочего штока механизма (его выдвижение и втягивание). В случае полного или частичного выхода из строя этого элемента нужно провести его ремонт или замену. Как правило, их достаточно почистить. Однако все зависит от ситуации.

В случае замены масла в подкатном домкрате (а это нужно проводить при капитальном ремонте) обязательной процедурой является прокачка его системы. В связи с тем, что конструкция разных домкратов отличается, нельзя дать универсального ответа на вопрос о том, как прокачать подкатной домкрат. В общих же чертах алгоритм работы будет следующим.

Для начала нужно открутить пробку с горловины для заливки масла (или для его слива, зависит от конструкции домкрата). Потом полностью слить старое масло (для этого нужно изначально подготовить тару, в которую предполагается сливать жидкость). После этого залить в систему очищающую жидкость для того, чтобы убрать остатки старого масла и грязь, которая вероятно находится внутри (пользуйтесь безопасными для резиновых прокладок составами). Дальнейшие работы выполняются в такой последовательности:

1. Залить некоторое количество жидкости в систему.
2. Подвигать рычагом с тем, чтобы жидкость распространилась по системе.
3. Долить еще и повторить процедуру.
4. Повторять доливку до тех пор, пока шток не достигнет крайнего верхнего положения.
5. Открыть запорный клапан, чтобы дать возможность штоку вернуться в исходное нижнее положение.
6. В процессе его движения очищающая жидкость через сливное отверстие будет выдавливаться из системы.
7. Если жидкость очень грязная, то стоит повторить процедуру повторно несколько раз до тех пор, пока она не станет более-менее чистой.

После того как система будет очищена, можно приступать к заливке нового масла. Процедура будет аналогична той, которая выполнялась с очищающей жидкостью.

1. Оставить открытым сливное отверстие.
2. В отверстие для заливки масла залить некоторое его количество.
3. Подвигать рычагом с тем, чтобы шток начал двигаться вверх.
4. Доливать и двигать рычагом до тех пор, шток не достигнет верхнего предела.
5. После этого открыть запорный клапан, чтобы дать возможность штоку вернуться в исходное положение.
6. При этом лишнее масло будет выдавлено из системы.
7. Закрыть все крышки и вытереть остатки масла с корпуса домкрата.

Всегда следите за уровнем масла в системе. Со временем резиновые уплотнители теряют свои свойства и могут пропускать масло наружу. Вместо него в систему попадает воздух, и она завоздушивается. Это может стать причиной того, что шток не будет достигать своего верхнего положения, поскольку воздух способен сжиматься в отличии от жидкости. Если вы наблюдаете такую ситуацию, то долейте или поменяйте масло в домкрате, а также замените резиновые уплотнители, которые вы найдете в ремкомплекте.

Для каждой отдельной модели подкатного домкрата существуют специальные ремонтные комплекты. В них уже входят все нужные резиновые прокладки и различные расходные запчасти (в зависимости от конкретной модели). Поэтому их можно попробовать найти в интернете, сервисных центрах или магазинах. К сожалению, когда дело доходит до покупки ремкомплекта, в интернете отсутствует информация о таких деталях на 90% домкратов.

Видео:Не покупайте этот домкрат! испытал подкатной домкрат БелАК БАК.00531Скачать

Как сделать подкатной домкрат своими руками

Некоторые народные умельцы и автолюбители делают подкатной домкрат своими руками. Как ни странно, для этого не требуется сложное оборудование. Как правило, основой подкатного является обычный бутылочный домкрат, который работает по аналогичной схеме — на гидравлическом приводе. Схему одного из таких самодельных устройств представлена ниже.

Самодельный домкрат подойдет для эксплуатации в гаражных условиях и для подъема легкового автомобиля (точная грузоподъемность зависит от используемого бутылочного домкрата и его расположения в сварной конструкции).

Техника безопасности

Любой домкрат — это не только вспомогательный инструмент при ремонте автомобиля, но и потенциальный источник угроз как для машины, так и окружающих ее людей.

Фиксаторы автомобиля на высоте

Если вам необходимо подлезть под днище машины, обязательно ставьте под колеса противооткатные упоры, кирпичи или другие предметы с тем, чтобы надежно обездвижить колеса. Если вы не уверены в исправности домкрата или из него в процессе подъема автомобиль вытекает даже незначительное количество масла, то на таком устройстве нельзя надолго оставлять машину на весу. Обязательно замените домкрат на надежную опору, а домкрат извлеките.

Итоги

Подкатной гидравлический домкрат — очень удобный инструмент, используемый как на СТО, так и частными автовладельцами. Выбор той или иной модели должен основываться на ее технических характеристиках, авторитете производителя и отзывах реальных владельцев этих устройств.

В первую очередь обращайте внимание на грузоподъемность. Особенно это актуально для СТО, а также владельцев крупных авто — внедорожников, кроссоверов и микроавтобусов. Также смотрите на минимальную и максимальную высоту, с которой может работать домкрат. Для этого узнайте в технической документации значение дорожного просвета вашей машины.

Что касается цены, то лучше не покупать очень дешевые домкраты, однако и переплачивать не стоит. Лучше остановиться на устройстве из среднего ценового сегмента. Для большинства рядовых автовладельцев его будет достаточно. Если же вам нужен домкрат для СТО, то следует присмотреться к более дорогим профессиональным устройствам.
