Запорный клапан с дренажным краном msv
Запорные клапаны Leno MSV-S — это новое поколение запорных клапанов, предназначенных для совместного использования с ручными балансировочными клапанами серии Leno.
Могут использоваться в качестве высококачественной запорной арматуры в системах тепло- и холодоснабжения зданий.
Клапаны Leno MSV-S имеют ряд особенностей:
- клапаны имеют встроенный дренажный кран повышенной пропускной способности
- оснащены съемной рукояткой для удобства монтажа
- запорная рукоятка может поворачиваться как влево,так и вправо для быстрого перекрытия клапана
- для открытия дренажного крана используется 6-мм шестигранный торцовый ключ. При этом запорный винт зафиксирован в корпусе клапана и не потеряется
- возможность измерения давления
- дренажный кран закрыт защитной пластиковой крышкой
Читайте также: Паспорт для клапана 19с38нж
Клапаны MSV-S выпускаются с условными проходами DN15-50 с резьбовым присоединением к трубопроводу (внутренняя резьба). Есть варианты клапанов MSV-S DN15 и DN20 с наружной резьбой (для заказа обратитесь в отдел продаж).
Монтаж и слив:
Следует предусмотреть свободное пространство вокруг клапана для его установки на трубопровод. Клапан оснащен дренажным краном, открыть который можно с помощью 6-мм шестигранного торцевого ключа, отвернув запорный винт. При закрытом положении клапана слив будет возможен из трубопровода со стороны сливного крана.
Присоединительная резьба дренажного штуцера G ¾’’.
Примеры применения:
Приобрести оборудование DANFOSS в интернет-магазине G-SCM.ru с доставкой по РФ
Нажмите на логотип для расчета ориентировочной стоимости
Ручной запорный клапан MSV-S
Запорные клапаны Leno MSV-S — это новое поколение запорных клапанов, предназначенных для совместного использования с ручными балансировочными клапанами серии Leno.
Могут использоваться в качестве высококачественной запорной арматуры в системах тепло- и холодоснабжения зданий.
Клапаны Leno MSV-S имеют ряд особенностей:
- клапаны имеют встроенный дренажный кран повышенной пропускной способности
- оснащены съемной рукояткой для удобства монтажа
- запорная рукоятка может поворачиваться как влево,так и вправо для быстрого перекрытия клапана
- для открытия дренажного крана используется 6-мм шестигранный торцовый ключ. При этом запорный винт зафиксирован в корпусе клапана и не потеряется
- возможность измерения давления
- дренажный кран закрыт защитной пластиковой крышкой
Клапаны MSV-S выпускаются с условными проходами DN15-50 с резьбовым присоединением к трубопроводу (внутренняя резьба). Есть варианты клапанов MSV-S DN15 и DN20 с наружной резьбой (для заказа обратитесь в отдел продаж).
Монтаж и слив:
Следует предусмотреть свободное пространство вокруг клапана для его установки на трубопровод. Клапан оснащен дренажным краном, открыть который можно с помощью 6-мм шестигранного торцевого ключа, отвернув запорный винт. При закрытом положении клапана слив будет возможен из трубопровода со стороны сливного крана.
Читайте также: Как долить масло в коробку дэу нексия 8 клапанов
Присоединительная резьба дренажного штуцера G ¾’’.
Примеры применения:
Приобрести оборудование DANFOSS в интернет-магазине G-SCM.ru с доставкой по РФ
Нажмите на логотип для расчета ориентировочной стоимости
Видео:Ручные балансировочные клапаны Danfoss. Гидравлическая балансировка инженерных системСкачать
Балансировочные клапаны Danfoss
Клапаны балансировочные Danfoss серии MSV-S — трубопроводная арматура, которая используется совместно с балансировочными ручными клапанами в системах подачи тепла, холода или воды в здания.
Конструкция клапана балансировочного MSV-S позволяет использовать его также в качестве запорной арматуры, которая надежно перекрывает поток среды в трубопроводе. Перекрытие потока осуществляется поворотом рукоятки в любую из сторон на 90 градусов.
На корпусе клапана имеется дренажное отверстие высокой пропускной способности, закрытое заглушкой. Монтаж клапана производится на обратном или нагнетающем трубопроводе.
Характеристики балансировочного клапана MSV-S:
- размер условного прохода — 15 … 50 мм;
- рабочая нагрузка — 20 бар;
- температура эксплуатации — -20 … +120 °С;
- изменение давления (max) — 1,5 бар;
- корпус — латунь;
- кольцевые уплотнения — EPDM;
- запорный шар — хромированная латунь;
- монтаж — штуцеры с внутренней или наружной резьбой.
Leno™ MSV-S — это новое поколение запорных клапанов, предназначенных для совместного применения с ручными балансировочными клапанами серии Leno™.
Leno™ MSV-S может использоваться в качестве высококачественной запорной арматуры в системах тепло- и холодоснабжения зданий.
Запорный клапан Leno™ MSV-S имеет ряд особенностей
- клапан имеет встроенный дренажный кран повышенной пропускной способности;
- оснащен съемной рукояткой для удобства монтажа клапана;
- запорная рукоятка может поворачиваться как влево, так и вправо для быстрого перекрытия клапана;
- для открытия дренажного крана используется 6-мм шестигранный торцевой ключ. При этом запорный винт зафиксирован в корпусе клапана и не потеряется;
- возможность измерения давления;
- дренажный кран закрыт защитной пластиковой крышкой;
- конструкция предусматривает возможность использования теплоизоляции, сохраняя доступ к запорной рукоятке.
Читайте также: Вентиляционные клапана в деревянные окна
Клапаны выпускаются Ду= 15–50 мм с внутренней резьбой.
Клапаны Ду= 15 и 20 мм могут также поставляться с наружной резьбой.
Номенклатура и кодовые номера для заказа
Клапан Leno™ MSV-S с внутренней резьбой
| Материал | Ду, мм | Пропускная способность Kvs, м 3 /ч | Слив воды*, л/ч | Размер внутр. резьбы, дюймы | Кодовый номер | |||||||||
| Латунь DZR** | 15 | 3,0 | 281 | Rp ½ | 003Z4011 | |||||||||
| 20 | 6,0 | 277 | Rp ¾ | 003Z4012 | ||||||||||
| 25 | 9,5 | 316 | Rp 1 | 003Z4013 | ||||||||||
| 32 | 18 | 305 | Rp 1¼ | 003Z4014 | ||||||||||
| 40 | 26 | 208 | Rp 1½ | 003Z4015 | ||||||||||
| 50 | 40 | 308 | Rp 2 | 003Z4016 | ||||||||||
Клапан Leno™ MSV-S с наружной резьбой
| Материал | Ду, мм | Пропускная способность Kvs, м 3 /ч | Слив воды*, л/ч | Размер внутр. резьбы, дюймы | Кодовый номер | |||||||||
| Латунь DZR** | 15 | 3,0 | 281 | G ¾*** | 003Z4111 | |||||||||
| 20 | 5,9 | 277 | G 1 | 003Z4112 | ||||||||||
.png)

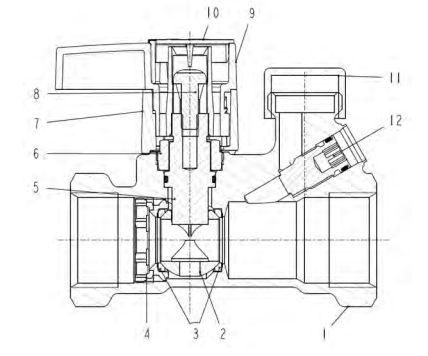

Устройство клапана Leno™ MSV-S
| 1 — корпус клапана; |
| 2 — запорный шар клапана; 3 — уплотнение шара; |
| 4 — прижимное кольцо; |
| 5 — шток шарового крана; 6 — крепежная втулка; |
| 7 — защитное кольцо рукоятки; 8 — винт рукоятки; |
| 9 — рукоятка; |
| 10 — заглушка рукоятки; 11 — защитный колпачок; 12 — запорный винт дренажного крана |
Технические характеристики
Материал и детали, контактирующие с водой
| Корпус клапана | Латунь DZR | |||
| Уплотнительные кольца | EPDM | |||
| Шар | Хромированная латунь | |||
| Уплотнение шара | Тефлон | |||
| Условное давление Pу, бар | 20 | |||
| Испытательное давление Pи, бар | 30 | |||
| Максимальный перепад давлений на клапане Δ Pкл., бар | 2,5 | |||
| Максимальная температура перемещаемой среды Тмакс., °C | 120 | |||
| Минимальная температура перемещаемой среды Тмин., °C | -20 | |||
| Холодоноситель | Этиленгликоль или пропиленгликоль (концентрация водного раствора до 30%) | |||
Габаритные и присоединительные размеры
| Ду, мм | Размер резьбы по ISO 228-1, дюймы | Размеры, мм | Масса, кг | ||||||||||||||
| L | H | S | |||||||||||||||
| 15 | G ½ | 91 | 61,7 | 27 | 0,4 | ||||||||||||
| 20 | G ¾ | 109 | 65,7 | 32 | 0,491 | ||||||||||||
| 25 | G 1 | 99,5 | 70,5 | 41 | 0,719 | ||||||||||||
| 32 | G 1¼ | 116 | 116,9 | 50 | 1,202 | ||||||||||||
| 40 | G 1½ | 118,5 | 118,9 | 55 | 1,312 | ||||||||||||
| 50 | G 2 | 146 | 121,4 | 67 | 1,877 | ||||||||||||
.png)
| Ду, мм | Размер резьбы по ISO 228-1, дюймы | Размеры, мм | Масса, кг | ||||||||||||
| L | H | ||||||||||||||
| 15 | G ¾ A | 101,25 | 92 | 0,419 | |||||||||||
| 20 | G 1 A | 108,50 | 95 | 0,52 | |||||||||||
