Защитные клапана для твердотопливных котлов

Видео:hotland.com.ua - Как работает трехходовой клапан для твердотопливного котлаСкачать

Схема клапана безопасности для твердотопливного котла

Видео:Трехходовой клапан тебе не нужен! Простейшая автоматика насоса котла.Скачать

Вступление

Схема клапана безопасности для твердотопливного котла нужна для подключения котла отопления с принудительной циркуляцией теплоносителя. Клапан относится к группе безопасности. Если купленный твердотопливный котел не имеет встроенной аварийный теплообменник, то клапан безопасности нужно установить в обвязку котла при монтаже котла.

Видео:НЕ ПОКУПАЙ Антиконденсационный Клапан НЕ ПОСМОТРЕВ Это Видео!Скачать

Назначение клапана безопасности

Клапан безопасности для твердотопливного котла обеспечивает безопасный отвод избыточного тепла, чтобы температура теплоносителя не превысила 95 °C,а температура в котле не превысила 110°C. Клапан безопасности ставиться только в схемах отопления с принудительной циркуляцией теплоносителя.

Видео:Котел твердотопливный. Защищаем от конденсатаСкачать

Схема подключения клапана безопасности для твердотопливного котла отопления

Ниже вы можете увидеть схему подключения клапана безопасности твердотопливного котла.

Принцип работы клапана безопасности

При перегреве твердотопливного котла (температура теплоносителя на выходе более 95°C) клапан безопасности открывает подачу холодной воды в систему. При этом одновременно сбрасывается избыточное тепло. Количество тепла сбрасывается пропорционально поступающей холодной воде, без нарушения давления в системе.

• Температурный датчик для клапана безопасности на подаче теплоносителя в СО
• Фильтр
• Подача теплоносителя в систему отопления (СО)
• Клапан безопасности
• Вывод избытка тепла в систему канализации
• Подача холодной воды в обратный контур теплоносителя СО
• Вход обратного потока теплоносителя СО

Важно: Клапан безопасности не используется в системах отопления с естественной циркуляцией теплоносителя.

Видео:МНЕ НЕ ПОНЯТНО! КАК НАДО ДЕЛАТЬ ОТОПЛЕНИЕ С ПРИМЕНЕНИЕМ ТВЕРДОТОПЛИВНОГО КОТЛА?Скачать

Предохранительный сбросной клапан для котла отопления

Перегрев теплоносителя приводит к его сильному расширению, особенно если температура достигла точки кипения. При расширении теплоносителя, давление в системе поднимается, что может привести к серьезным последствиям: от легкой протечки соединений или выхода из строя компонентов отопительной системы, до разрыва магистралей в недоступных местах (стенах или под стяжкой пола).

Известным способом предотвращения разрушения системы отопления вследствие высокого давления является предохранительный сбросной клапан. В статье мы детально рассмотрим его устройство и принцип работы, определим критерии выбора механизма, алгоритм установки в систему отопления, а также действия в ситуации, если клапан сброса давления потек.

Видео:Группа безопасности котла - 3 фатальные ошибки монтажа!Скачать

Назначение предохранительного клапана в системе отопления

Повышение температуры теплоносителя в водяном контуре отопления приводит к повышению давления, оказываемого на стенки системы. Особенно критичными являются температуры свыше 90-95°C, когда вода начинает вскипать, выделяя пар. Давление в системе возрастает в геометрической прогрессии. Если современны трубы и радиаторы рассчитаны, как правило, на давление 6-9 бар и более, то наиболее уязвимой точкой системы являются теплообменники котлов, которые у современных моделей выдерживают давление до 3 бар, а у более старых и вовсе – 2 бар.

Впоследствии может произойти не просто протечка теплообменника, но и короткое замыкание, серьезный потоп вследствие протечки больших объемов теплоносителя.

Предохранительный клапан обеспечивает автоматический выпуск пара или теплоносителя, освобождая в системе место для расширения вследствие нагревания, что не позволяет давлению внутри водяного контура достигнуть критических значений. После сброса давления, клапан также автоматически закрывается. Врезается клапан в трубопровод возле самого котла, часто вместе с ним также устанавливают манометр и автоматический воздухоотводчик, вместе этот комплекс называют группой безопасности .

Читайте также: Что такое перепускной клапан приводного нагнетателя

Принцип предотвращения критических показателей давления в отопительной системе за счет предохранительного клапана.

Если современные модели газовых и электрических котлов благодаря продвинутой автоматике способны не допустить перегрева, как минимум просто своевременно выключая горелки, то для твердотопливных котлов установка предохранительного клапана является обязательной. Даже после закрытия заслонки, теплообменник в твердотопливном котле продолжает еще какое-то время получать тепло. Именно по причине инерционности теплогенератора может произойти серьезный перегрев.

Также обязательным сбросной клапан является и для паровых котлов (используемых, как правило, в промышленных целях). Однако мы рекомендуем врезать предохранительный клапан в систему отопления с любым котлом, в том числе и газовым, устанавливая клапан в составе группы безопасности.

Обратите внимание, что при больших объемах отопительной системы (например, рассчитанной на отопление дома свыше 500-600 м 2 ) на каждом котле рекомендуется устанавливать по 2 предохранительных клапана – рабочий и контрольный.

Видео:Правильная обвязка ТТ котла, делаем контур разгрузки тепла и не боимся отключения электричества!Скачать

Устройство и принцип работы в зависимости от вида

Рычажно-грузовой

Рычажные предохранительные клапаны применяются исключительно в промышленных системах, рассчитаны на большие нагрузки и диаметр трубопровода свыше 200 мм.

Навешенный на рычаг груз, оказывает давление на шток. При превышении силы, которую оказывает давление в системе с одной стороны, над силой, которую оказывает груз с другой стороны, шток открывается, выпуская теплоноситель или пар. Как только силы давления внутри системы становится недостаточно (оно не достигает критической отметки), шток под весом груза на рычаге перекрывает систему.

Рычажно-грузовой сбросной клапан в разрезе.

Таким образом, критическое давление, при котором необходимо произвести сброс, регулируется длинной рычага и весом на нем.

Пружинный

Более современным и более дешевым является пружинный предохранительный клапан. Он не уступает по эффективности рычажно-грузовому, надежен и имеет компактные габариты, поэтому широко используется в системах индивидуального отопления частных домов.

Работает пружинный сбросной клапан по такому же принципу, только вместо груза на шток воздействует пружина:

• со внутренней стороны на затвор устройства оказывает давление поток воды или пар;
• с другой стороны золотник, прижатый штоком, на который воздействует пружина;
• давление в системе превышает прижимную силу пружины, шток золотника поднимается вверх, происходит разгерметизация;
• теплоноситель или пар выходит через выпускной патрубок;
• давление внутри системы снижается и становится ниже прижимной силы пружины, которая снова перекрывает затвор, возвращая механизм в исходное положение.

Принцип работы пружинного предохранительного клапана, предназначенного для системы индивидуального отопления.

Существуют как рассчитанные на конкретное давление (например, 3, 6 или 8 бар), так и регулируемые клапаны, критическое давление для сброса в которых устанавливается при монтаже. Также они могут быть открытыми или закрытыми. Первые сбрасывают воду или пар во внешнюю среду, закрытые клапаны – в подключенный к ним трубопровод.

Клапаны теплового сброса

Пружинные предохранительные клапаны также несовершенны. Помимо того, что работают они исключительно в закрытых системах (т.к. кипение теплоносителя в системе с открытым расширительным баком может происходить без повышения давления), пружинные механизмы срабатывают, когда температура теплоносителя уже превысила существенную отметку – свыше 95-100°C.

Читайте также: Как предохранительный клапан выпускает излишки пара

Наиболее эффективным, но крайне дорогостоящим является клапан теплового сброса, реагирующий на повышение температуры теплоносителя, а не давления в системе. Принцип работы заключается во все той же мембране, которая контролируется пружиной, но приводится в действие он не напором потока воды, а термочувствительной жидкостью, существенно расширяющейся при нагревании от теплоносителя.

Видео:Самая простая схема обвязки твердотопливного котлаСкачать

Критерии выбора предохранительного сбросного клапана

Механизм прижима

Рычажно-грузовые предохранительные клапаны рассчитаны на большие нагрузки и диаметр трубы не менее 200 мм, поэтому используются в промышленных отопительных системах.

Для индивидуального отопления частного дома лучше приобрести устройство с пружинным механизмом, это стандартный, надежный и часто используемый вид сбросного клапана.

Если бюджет не ограничен, рекомендуем приобрести более эффективный клапан теплового сброса, который предотвратит проблему еще до серьезного повышения давления в системе отопления.

Высота подъема

Клапаны сброса давления имеют разную высоту подъема затвора:

Малоподъемная модель ПС-350.

Полноподъемная модель PN 16.

Скорость срабатывания механизма

По скорости срабатывания предохранительные клапаны делятся на пропорциональные и двухпозиционные.

В отопительных системах частного дома лучше использовать пропорциональные клапаны, опять таки, их достаточно для большинства систем. Затворная крышка таких устройств открывается постепенно, пропорционально возрастанию давления в магистрали, соответственно и объем сбрасываемого теплоносителя возрастает пропорционально. В таких клапанах отсутствуют автоколебания, они поддерживают корректный уровень давления и стоят дешевле.

Двухпозиционная предохранительная арматура отличается моментальным подрывом и полным открытием клапана. Такой механизм позволяет быстро сбросить большие объемы теплоносителя, однако создает риск гидроудара: из-за быстрого сброса большого количества жидкого теплоносителя, в магистрали существенно снижается давление, после чего клапан резко закрывается. Поэтому двухпозиционную предохранительную арматуру рекомендуют устанавливать на магистрали со сжимаемой средой (воздух, газ, пар).

Диаметр

Диаметр предохранительного клапана сброса давления в системе отопления не должен быть меньше разъема подводящего патрубка. В противном случае, работе механизма будет мешать постоянное гидравлическое давление.

Производитель

Поскольку предохранительные клапаны имеют довольно простую конструкцию, а современные модели в большинстве случаев изготавливаются из латуни по одинаковой технологии, критических различий между арматурой различных производителей нет.

Отличие некоторых в более качественной обработке, проведении проверок и испытаний устройств и гарантии длительного срока службы без протеканий – от 15 лет. Существуют производители, предохранительную арматуру которых мы можем рекомендовать прежде всего: VALTEC, WATTS, Protherm.

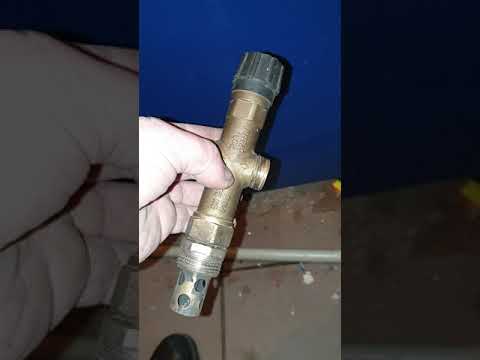

Видео:hotland.com.ua - Клапан Icma 267 (607) для защиты от перегреваСкачать

Установка устройства в систему

В некоторых котлах, как правило, настенных, уже имеется установленная производителем аварийная арматура. Если ее нет, врезается предохранительный клапан на магистрали подачи котла с соблюдением всех нижеописанных требований:

• место расположения на подающем трубопроводе – 200-300 мм от котла;
• в системах с естественной циркуляцией аварийная арматура устанавливается в самой верхней точке;
• резьбу арматуры для герметичности важно уплотнить паклей или силиконом (но не ФУМ-лентой, которая не способна без деформации выдержать температуры свыше 70-80 градусов);
• сам клапан должен располагаться вертикально (пластиковой ручкой вверх), чтобы под золотником сохранялась воздушная прослойка, при такой установке механизм имеет наибольший срок службы;
• перед самым клапаном желательно установить манометр (в случае, если он не находится в составе группы безопасности);
• на магистрали между теплообменником котла и сбросной арматурой не должно быть обратных клапанов, задвижек или кранов;
• чтобы при подрыве клапана теплоноситель не капал на пол, необходимо надеть на клапан сливную трубку, ведущую в канализацию или обратку;
• при отводе в канализацию важно выполнить соединение, предполагающее разрыв струи (например, через воронку и гидрозатвор). Так, система будет работать даже при засорении дренажного трубопровода, избавит помещение котельной от запахов теплоносителя.

Также мы рекомендуем установить после подрывного клапана отсечные краны. Все дело в том, что после 5-8 срабатываний, пружина клапана часто работает некорректно и механизм требует замены (благо стоимость арматуры невысокая). Однако произвести снять клапан и произвести замену можно лишь спустив теплоноситель и снизив давление в системе до атмосферного. Обойтись спуском теплоносителя только с котла, а не со всей системы помогут вышеупомянутые отсечные краны.

Регулировка механизма для правильной работы

Настройка предохранительного клапана производится после завершения монтажных работ и полноценной промывки системы. Пружинные устройства можно отрегулировать посредством вращения регулирующей рукоятки (пластикового цветного колпачка), вращение сжимает или разжимает пружину, оказывающую давление на золотник. В рычажно-грузовых это производится посредством навешивания груза на рычаг.

Читайте также: Клапан циркуляции картерных газов фольксваген

Необходимо задать давление настройки, полного открытия и закрытия:

1. Давление настройки нужно выставить чуть выше, чем максимальное рабочее давление котлоагрегата.
2. Давление полного открытия не должно превышать максимально допустимые нормы наиболее уязвимого элемента системы, обычно это теплообменник котла, рассчитанный на 3 или 2 бар, а в некоторых российских моделях и вовсе на 1,5 бар.
3. Давление закрытия клапана необходимо выставить чуть выше минимально допустимого для работы системы.

Проверку исправности аварийной арматуры рекомендуется проводить не реже 1 раза в 6 месяцев.

Видео:Трехходовой клапан. Устанавливаем правильно.Скачать

Что делать, если через сбросной клапан капает вода

Характер проблемы зависит от того, капает вода с предохранительного клапана или протекает ручьем.

Если теплоноситель капает, это свидетельствует о нормальной работе аварийной арматуры, но отопительная система при этом работает на пределе, поскольку температура в теплоносителя в ней повышена, давление превышает нормы. Проверить являются ли капли естественной работой механизма просто – достаточно снизить рабочую температуру, дав теплоносителю остыть. Если отвод воды прекратиться, значит все в порядке, необходимо лишь не допускать дальнейшего повторного перегрева.

Засорившийся вследствие загрязненного теплоносителя механизм. Частицы песка и грязи препятствуют полноценному закрытию штока, что является причиной протекания.

Если же капли не прекратились или теплоноситель сбрасывается в большом количестве, ручьем, это свидетельствует о неисправности предохранительного клапана: износилась пружина, резиновый или силиконовый уплотнитель, засорился штуцер, вследствие чего он неплотно прилегает. Разбирать механизм самостоятельно не рекомендуется, в таком случае необходимо заменить сбросной клапан (цена вопроса 400-900 руб).

Видео:Конденсат в котле. Защита от конденсата. Трёхходовой клапан и другие способыСкачать

Стоимость

Цена механизма зависит от его вида, характеристик, материалов и качества изготовления, качества обработки и наценки производителя.
