Затяжка гбц чери амулет 8 клапанов (3 видео)

Демонтаж ГБЦ – отправная точка, с которой начинаются «серьезные» работы по ремонту двигателя китайского лифтбэка Чери Амулет. Даже сама задача по отсоединению головки блока цилиндров имеет нескромно высокий уровень сложности. Но лишь опытным мастерам известно, что на обратную сборку и установку ГБЦ уходит еще больше сил и времени.

При сборке и установке ГБЦ Chery Amulet попутно необходимо учитывать еще и многочисленные технологические зазор, а также моменты затяжки крепежа и многие другие нюансы.

Данный обзор посвящен теме сборки и установки головки блока цилиндров на китайском лифтбэке. Разумеется, сборка узла проводится по такой же схеме, как и разборка, только в обратной последовательности. Но при сборке/установке ГБЦ есть громадное множество мелких нюансов, не зная которых попросту не получится быстро и качественно поставить головку обратно .

Содержание

Порядок ремонта ГБЦ на автомобиле Chery Amulet
Сборка ГБЦ
Дополнительная информация
Замена прокладки головки блока цилиндров
🔥 Видео

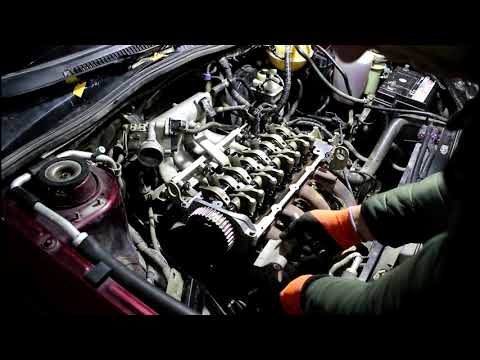

Видео:Chery Amulet сборка и установка гбцСкачать

Порядок ремонта ГБЦ на автомобиле Chery Amulet

Перед описанием непосредственной сборки головки блока нужно хотя бы вкратце рассказать о демонтаже ГБЦ. Если не вдаваться в подробности, то головка отсоединяется по следующей схеме:

Сливаются сервисные жидкости – необходимо полностью опустошить от масла моторный отсек и спустить охлаждающую жидкость.
Демонтаж воздуховода – нужно убрать корпус воздушного фильтра и отсоединить рукав от дроссельной заслонки.

Разбор ГРМ – главная цель этого этапа заключается в скидывании ремня ГРМ. Попутно можно отсоединить шкив распределительного вала. После этого открывается доступ к сальнику распредвала, сразу можно убрать и его.

Демонтируем топливную рампу в сборе со впускным коллектором и дроссельной заслонкой.

Разумеется, вышеописанная схема демонтажа ГБЦ упрощена до предела. В описанном выше процессе нет данных про отсоединяемые датчики и отключаемые шланги. Нет данных и про отсоединяемое навесное оборудование (кронштейны, насосы и пр.).

После демонтажа головки блока цилиндров мастеру предстоит ее полностью разобрать. Все детали ГБЦ нуждаются в тщательной промывке и кропотливой ревизии. Кстати, разобрать ГБЦ не так-то и просто . Мастеру нужен будет широкий спектр дополнительных приспособлений: рассухариватель, магнитный удлинитель и пр. Разбирается ГБЦ по следующей схеме:

Нужно отсоединить от корпуса головки всю навесную оснастку – термостат, кронштейн катушки зажигания и прочее.
Извлекаем распределительный вал.

Сжимаем пружины клапанов и извлекаем сухари с тарелками.

На разобранном корпусе ГБЦ необходимо тщательно зачистить фланцы. Проблемной является плоскость со стороны прилегания к блоку цилиндров. На двигателях Чери Амулет с пробегом 120 000 — 150 000 (км) прилегающие поверхности на ГБМ и БЦ покрываются раковинами. Устраняется подобная выработка только при помощи фрезеровочного станка . В некоторых случаях приходится снимать до 0,2 (мм) металла.

Видео:Пробой прокладки ГБЦ Чери Амулет (Chery Amulet), Замена,ПротяжкаСкачать

Сборка ГБЦ

Сборку ГБЦ осуществляют только после тщательного выполнения всех подготовительных работ (чистка, мойка, сушка, деффектовка). Внутренние резьбы в блоке цилиндров, в которые вкручиваются болты ГБЦ, нужно почистить метчиком, хотя бы черновым.

Если прилегающие поверхности головки и блога подвергались механической обработке, то необходимо использовать прокладку из категории ремонтных. Такие уплотнители немного толще стандартных.

Головка блока цилиндров собирается в следующем порядке:

Притираем клапана.
Устанавливаем клапана и защитные втулки на них. Втулки используются для того, чтобы защитить маслосъемники.
Устанавливаем маслосьемные колпачки. При этом следует извлечь защитные пластиковые втулки.
Устанавливаем пружины и тарелки пружин.

Устанавливаем сухари, в тот момент, когда пружина сжимается. Для сжатия пружин необходимо использовать специальное приспособление.

Читайте также: Клапан регулирующий с полусгоном

Чтобы посадить сухари на свое место, необходимо стукнуть молотком, через наставку, в торец стержня каждого клапана. Если этого не сделать, сухари не займут свое место.

Устанавливаем распредвал. Перед этим следует обильно смазать посадочные шейки распределительного вала моторной смазкой. Положение распредвала следует зафиксировать специальной пластиной.

Все, можно монтировать ГБЦ на блок цилиндров. Резьбу на болтах головки следует обильно смазать моторным маслом. Затягиваются болты ГБЦ с моментом 40 (Н*м). Схема затяжки болтов указана на картинке ниже.

Видео:Видео отчёт: Прокладка ГБЦ Чери Амулет.Скачать

Дополнительная информация

Существует немало случаев, когда при ремонте/обслуживании двигателя Chery Amulet необходимо производить демонтаж головки блока цилиндров:

Замена прокладки ГБЦ
Обслуживание клапанного узла
Замена распределительного вала
Сервис поршневой группы
Демонтаж блока цилиндров

Отсоединение ГБЦ по любой из причин открывает массу возможностей для сервиса множества труднодоступных деталей данного китайца . Разумеется, производить замену всех запчастей, которые становятся доступными после демонтажа головки, не нужно. Ведь это очень дорогое удовольствие.

Грамотные мастера берут в учет пробег силового агрегата. Если ГБЦ было отсоединено раньше 100 000 (км) пробега, то вполне можно не вмешиваться в работу поршневой группы еще хотя бы 50 000 – 70 000 (км). Другое дело, когда ГБЦ демонтируется при достижении 150 000 (км) пробега. В этом случае обязательно и непременно следует заменить поршневые кольца, а также шатунные вкладыши.

При демонтаже ГБЦ ближе к 170 000 – 200 000 (км) пробега обязательно и непременно необходимо менять коренные вкладыши. Вместе с тем практически всегда коленвал требует проточки шеек и прочистки масляных каналов. Но нередко коленвал с солидным пробегом просто меняется на новый и все.

Демонтаж и разбор ГБЦ на автомобиле Чери Амулет – это очень ответственная задача. Качественно и безопасно довести до логического завершения данную работу сможет только автослесарь с разрядом не ниже 4-го . Многие мастера пытаются своими собственными силами выполнить сервис/ремонт двигателя, связанный с демонтажем ГБЦ. Как показывает практика, далеко не во всех случаях мастерам удается закончить начатое.

Известно немало случаев, когда самостоятельный ремонт ГБЦ неопытным мастером растягивался вместо положенных 3-4 дней на долгие месяцы.

Подрывать ГБЦ следует только при наличии у мастера солидного опыта техобслуживания Chery Amulet. Разумеется, самостоятельного ремонта головки блока цилиндров боятся не стоит. Иной раз обслуживание двигателя в гаражных условиях проводится на более качественном уровне, чем в автосервисе.

Видео:Что делать если нет демометрического ключа. Как протянуть ГБЦ без спец ключа все простоСкачать

Замена прокладки головки блока цилиндров

При обнаружении течи моторного масла или охлаждающей жидкости в местах соединения головки блока с блоком цилиндров снимите головку и замените ее прокладку. Течь может возникнуть и вследствие коробления головки блока из-за ее перегрева.

Вам потребуются: те же инструменты, что и для снятия ремня привода газораспределительного механизма (см. «Замена ремня привода газораспределительного механизма и его натяжного ролика»), крышки головки блока цилиндров (см. «Замена прокладки крышки головки блока цилиндров»), генератора (см. «Снятие и установка генератора»), а также торцовая головка «на 13», «на 16», ключ «на 10», пассатижи, динамометрический ключ.

1. Снизьте давление в системе питания, если выполняете работу сразу после поездки (см. «Снижение давления в системе питания»).

2. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

3. Слейте охлаждающую жидкость (см. «Замена охлаждающей жидкости»).

4. Ослабьте хомут крепления пароотводящего шланга, сжав его отогнутые ушки, сдвиньте хомут по шлангу.

5. . и снимите пароотводящий шланг с патрубка корпуса термостата.

6. Аналогично снимите с патрубка корпуса термостата подводящий шланг радиатора системы охлаждения двигателя.

7. Ослабьте хомут крепления шланга, отводящего охлаждающую жидкость к радиатору отопителя, сжав его отогнутые ушки, сдвиньте хомут по шлангу.

Читайте также: Клапан кзэуг а с кабелем

8. . и снимите шланг с патрубка термостата.

9. Отсоедините колодку жгута проводов от вывода датчика температуры охлаждающей жидкости.

10. Выверните болт крепления кронштейна колодки жгута проводов датчика положения коленчатого вала.

11. . и отведите кронштейн в сборе с колодкой в сторону.

12. Отсоедините наконечник троса от сектора привода дроссельной заслонки, извлеките оплетку троса из кронштейна и отведите трос в сторону (см. «Регулировка и замена троса привода дроссельной заслонкой»).

13. Отсоедините колодку проводов от датчика положения дроссельной заслонкой.

14. . от датчика холостого хода.

15. . от датчика абсолютного давления во впускной трубе.

16. . и от форсунок системы впрыска топлива. Ослабьте затяжку хомута и отсоедините воздухоподводящий шланг от патрубка дроссельного узла.

17. Снимите высоковольтные провода (см. «Снятие и установка катушки зажигания»).

19. . отсоедините колодки жгутов проводов от выводов катушки зажигания.

20. . от датчика фаз газораспределения.

21. . и отведите жгуты проводов в сторону.

22. Разъедините пластмассовый хомут, соединяющий топливную рампу и направляющую маслоизмерительного щупа.

23. Поддев хомут отверткой, разожмите его и отсоедините шланг подачи топлива от топливной рампы.

24. Ослабьте хомут крепления вакуумного шланга к ресиверу, сжав его отогнутые ушки, сдвиньте хомут по шлангу.

25. . и отсоедините шланг от ресивера.

26. Ослабьте затяжку хомута шланга вентиляции картера.

27. . и отсоедините шланг от патрубка ресивера.

28. Выверните два болта крепления впускной трубы к поддерживающему кронштейну.

29. Отверните три гайки крепления приемной трубы к выпускному коллектору и опустите приемную трубу вниз.

Рис. 5.3. Последовательность ослабления затяжки болтов крепления головки блока цилиндров

30. Выверните десять болтов крепления головки блока цилиндров к блоку в последовательности, показанной на рис. 5.3, извлеките болты.

Предупреждение
Болты крепления головки блока цилиндров можно отворачивать только на холодном двигателе.

31. . снимите головку блока цилиндров.

Полезный совет
Снимать головку блока цилиндров удобнее с помощником, так как она довольно тяжелая.

33. Очистите привалочные поверхности головки блока и блока цилиндров (поверхности должны быть сухими и чистыми).

34. . и удалите масло из резьбовых отверстий в блоке цилиндров.

Предупреждение
Если не удалить масло из резьбовых отверстий под болты крепления головки блока, то при затяжке болтов в блоке цилиндров могут появиться трещины, так как масло не сжимаемое.

35. Установите на блок цилиндров новую прокладку, отцентрировав ее по двум направляющим втулкам.

36. Установите головку блока цилиндров в последовательности, обратной снятию.

37. Затягивайте болты на холодном двигателе в последовательности, показанной на рис. 5.4, в три этапа: 1-й — затяните болты моментом 30 Н•м (3 кгс•м); 2-й — доверните болты на угол 90°; 3-й — окончательно заверните болты на угол 90°.

38. Установите все детали и узлы в порядке, обратном снятию.

39. Отрегулируйте натяжение ремня привода газораспределительного механизма (см. «Проверка и регулировка натяжения ремня привода газораспределительного механизма»).

Рис. 5.4. Последовательность затяжки болтов крепления головки блока цилиндров

40. Отрегулируйте натяжение ремней привода генератора и компрессора кондиционера (см. «Проверка натяжения ремня привода генератора и компрессора кондиционера»), а также насоса гидроусилителя рулевого управления (см. «Проверка и регулировка натяжения ремня привода насоса гидроусилителя рулевого управления»).

41. Отрегулируйте трос привода дроссельной заслонки (см. «Регулировка и замена троса привода дроссельной заслонки»).

42. Залейте охлаждающую жидкость (см. «Замена охлаждающей жидкости»).
