Заз не работает цилиндр (3 видео)

Доброго времени суток,господа спецы.
Прошу не пинать ногами,если подобное было где-то описано на форуме.
(Сенс,2004 г.в.,105 ткм.)
На скорости около 110 км\ч заморгал Чек,упала тяга.
на холостых двигатель начало ощутимо трясти.
АКМ выдаёт Р0301 (пропуск зажигания).
Вывернул свечу 1-го цилиндра — мокрая,сильный нагар.Остальные свечи в норме.
Замена свечи,замена высоковольтного на 1-м цилиндре ничего не дали.
Проверены метки ГРМ — совпадают.
Зазоры клапанов проверены — в норме.
При работе на холостом ощущается запах бензина в выхлопе.
Чек моргает после запуска постоянно..
Судя по всему, сгорания смеси либо нет вообще либо не полное.
Думал,катушка МЗ 1 и 4 цилиндров,но при выключении форсунки 4-го есть реакция — обороты падают,двигатель колбасит ещё больше.
При выключении форсунки 1-го — реакции никакой (что в общем-то не удивительно).
Смущает высокое давление 350 (было 300)
и время впрыска 2.3 (было 1.9-2.0)
Ну и соответственно расход 1.04 (было 0.85)
Буду благодарен за помощь.

данные т-монитора прилагаются.

Сообщение aless » Пн окт 04, 2010 5:57 pm

Сообщение valdis » Пн окт 04, 2010 6:02 pm

Заз не работает цилиндр

Статус: Offline
Зарегистрирован: 07.11.2009
Сообщения: 5915

Статус: Offline
Зарегистрирован: 09.06.2008
Сообщения: 996
Откуда: Рязань

В случае миссинга (если стоять около выхлопной трубы и прислушаться), мы услышим явно различимое и равномерное «бу-бу-бу…» .

А когда какой-то из цилиндров не работает – это вызывает дополнительные проблемы, потому что в этом случае ( кроме потери мощности и «некомфортной езды»…хотя надо еще, наверное , поискать такого безрассудного водителя, который при «троении» двигателя будет продолжать упорно ездить! ) сам двигатель начинает катастрофически быстро изнашиваться, и вот почему :

* бензин, который продолжает поступать в «нерабочий» цилиндр не сгорает, а оседает на стенках (зеркале) цилиндра, перемешивается с маслом и попадает в картер.Моторное масло начинает постепепенно «разжижаться», его качество ухудшается и через какое-то время уже во все цилиндры начинает поступать некондиционное масло. Из-за этого уменьшается компрессия двигателя, создаются «хорошие» условия для создания «задиров» на «зеркале» цилиндра, на поршнях, прецезионных плоскостях гидрокомпенсаторов и вообще на всем, что «движется» внутри двигателя и омывается маслом. Двигатель начинает работать уже в другом температурном режиме, начинает потихоньку перегреваться, потому что масло (нормальное по качеству масло) служит еще и для отвода тепла от движущихся частей, а то, что уже находится в картере трудно назвать «моторным маслом».

Вот неполный перечень того, какие «беды» нам может принести «нерабочий» цилиндр.

Видео:Двигатель троит,не работает третий цилиндр-ищем причину.Скачать

На первый взгляд определение этой неисправности довольно простое.

Но иногда оказывается, что проверено, вроде все, и это «все» работает нормально, а двигатель все-равно «троит». Поэтому мы «по пунктам» постараемся разобрать порядок диагностирования систем электронного впрыска топлива на предмет «миссинга» в условиях «обыкновенной мастерской» или «просто в гараже» , где нет специальных приборов для того, что бы «заглянуть внутрь» двигателя при его работе и очень точно определить причину «миссинга».

Проверку, как обычно, можно и нужно начать с проверки искрообразования.То есть проверить и убедиться : «есть искра или нет ее».

Для начала выкрутим свечу из цилиндра и внимательно осмотрим ее. Что мы увидим ?

Если двигатель работает (работал) нормально и «правильно», то цвет бокового электрода и изолятора будут светлыми и немного коричневыми.Такая свеча работать должна. Если же увидим закопченность электрода и изолятора – это «звоночек» нам : «что-то и где-то работает неправильно». Идет «обогащение» топливом или «закидывание» маслом. И из-за такой вот «закопченности» свеча зажигания тоже может не работать или работать крайне отвратительно, можно даже и так сказать – «нерегулярно», потому что такой нагар мешает нормальному протеканию искрообразования.Причинами нагара могут быть :

— длительная работа двигателя на холостом ходу и в режиме прогрева в случае, если в двигатель вкручена свеча зажигания «неправильного» калильного числа.

— неисправность «обратного» клапана

— пониженная компрессия в цилиндре

— смещение или нарушение фаз газораспределения

— неправильная работа инжекторов (форсунок) — «переливают»

— неправильная работа датчика кислорода ( Oxygen Sensor )

Далее переведем взгляд на корпус свечи зажигания. Он должен быть белым (мы не рассматриваем некоторые отдельные свечи зажигания с темным корпусом) и на нем не должно быть вертикальных черных полосок или черных точек. Наличие этого говорит о том, что свеча уже «пробивается» и нормально работать не будет. Такая свеча зажигания идет только «на выкид».

Ну а если визуальный осмотр нас удовлетворил, то далее проверим непосредственно саму искру при прокручивании стартером. Вставляем свечу зажигания в наконечник высоковольтного провода, кладем на «массу» двигателя и прокручивая двигатель стартером смотрим – «проскакивает» искра между электродами свечи или нет.

Видео:Део Ланос🚐 НЕ РАБОТАЛ ЦИЛИНДР/ ПРИЧИНА / РЕШЕНИЯ@user-of2si1jj2rСкачать

Проскакивает ? Хорошо. Но это еще не все. Вспомним, что свеча зажигания «работает» внутри цилиндра, где создается давление в пределах 10 кг\см2 ( в среднем). А мы проверяли «наличие искры» при нормальном атмосферном давлении. И что бы постараться приблизиться к тому давлению, что создается в цилиндрах двигателя нам надо отнести свечу зажигания на расстояние 15-20 мм от «массы» и так же прокрутить двигатель стартером. Если и при этом условии между свечой и «массой» проскакивает хорошая «здоровая» искра «насыщенного» синего цвета – все нормально.

Если же на таком расстоянии искра «не проскакивает» или «проскакивает», но еле-еле заметная, то можно сказать, что у нас на двигателе «искра слабая» и причинами здесь могут быть :

— повышенное сопротивление высоковольтных проводов

— неисправность катушки зажигания

Снимем и так же внимательно рассмотрим каждый высоковольтный провод в отдельности. Сначала осмотрим наконечник провода вставляемый в свечу зажигания. Он должен быть однотонного (черного или красного, в зависимости от типа ) и не иметь:

— светло – серого налета на внутренней поверхности

— серо-коричневых точек снаружи (диаметром они могут быть от 1 до3 мм)

И первое и второе «говорит» нам о том, что данный высоковольтный провод «работал» в «экстремальном» режиме (неисправная свеча зажигания, увеличенный зазор в свече зажигания), что и послужило причиной вот такого светло-серого налета или серо-коричневых точек (пробоя). Из практики можно сказать, что сначала появляется светло-серый налет и уже только по нему «опытный взгляд» можно сразу же определить, что свеча работает в «нештатном» режиме. И если вовремя не обратить внимание на это изменение цвета внутри наконечника высоковольтного провода – далее высоковольтный провод просто «пробьет». Сопротивление высоковольтного провода – лучше всего его измерять цифровым мультиметром. Значения могут быть разными на каждом конкретном двигателе.

— «Mitsubishi» с двигателем 4G63 – от 5 до 9 Ком. С двигателем 6G73 – от 8 до 16 Ком.

— «Toyota» с двигателем 3S-FE – от 7 до 12 Ком, с двигателем 1G-FE – от 8 до 15 Ком

Сопротивление высоковольтных проводов зависит (естественно) от их длины, но не должно превышать (практически на любом двигателе) величины 20 Ком. Если же прибор показал нам сопротивление свыше 20 Ком – надо искать причину. Что может случиться с высоковольтным проводом ?

Для начала, конечно, его надо разобрать, то есть снять резиновый ( пластмассовый) наконечник и оголить тот самый металический наконечник, непосредственно одеваемый на свечу зажигания.

Видео:Daewoo Sens (Дэу Сенс) - Не работает 4 цилиндр, проблемы с катушкой зажигания.Скачать

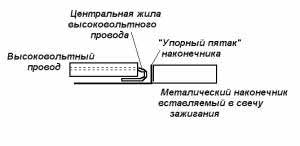

На приведенном выше рисунке все «детали» наконечника приведены немного с увеличенными расстояниями – что бы было немного понятнее. На самом же деле высоковольтный провод должен очень плотно прилегать к «пятаку» наконечника. Это и есть возможная причина №1 повышенного сопротивления высоковольтного провода. Из-за обыкновенного «старения» контакт внутренней жилы ВВ-провода с «упорным пятаком» окисляется и сопротивление провода в целом возрастает очень сильно, бывает, что и до 150-190 Ком.

Проверить данное утверждение просто : надо коснуться вторым щупом мультиметра не самого наконечника, а именно центральной жилы самого высоковольтного провода. В большинстве случаев мультиметр сразу же показывает нормальное и «правильное» сопротивление.

Если же этого не произошло и сопротивление высоковольтного провода у нас -«бесконечность», то далее надо осторожно проделать следующую процедуру : не знаю, как у кого, но у нас имеется комплект «плюсового» щупа с очень тонкой иголкой на конце. При проведении обыкновенных измерений мы им не пользуемся, а используем именно для таких случаев : начинаем прокалывать высоковольтный провод до центральной жилы через каждые пять-десять миллиметров и смотреть – появилось сопротивление или нет. Бывает такое, что эта самая «центральная жила» просто-напросто по своей длине «выгорает» и при помощи такой вот простой проверки мы и находим место обрыва. Далее все просто – отрезаем «пораженный» участок и восстанавливаем работоспособность нашего высоковльтного провода в целом. Однако, если длина провода у нас «на пределе» ( такое часто встречается на двигателях серии «3S-Fe», «4A-FE» и им подобных) — приходится сожалеть и менять провод целиком. Если же заменить ВВ-провод нечем, то можно временно поступить таким образом : срастить два ВВ-провода. Только надо очень тщательно соединять между собой центральные жилочки ВВ-проводов, все хорошо в завершении изолировать и стараться не бросать такой «новый» провод на металл при его установке.

Крышка распределителя зажигания

Так же внимательно и тщательно рассматриваем ее как снаружи, так и внутри.

Общая «болезнь» — «пробой» крышки распределителя вследствии повышенного напряжения создаваемого неисправной свечой зажигания или высоковольтного провода. Если он есть – мы увидим его в виде тонкой и извилистой полоски темного или сероватого цвета, обычно в «районе» контактов.

Обращаем внимание на так называемый «уголек» внутри крышки : сам он должен легко «ходить» в своем гнезде ( он подпружинен и можно для профилактики его вытащить и немного растянуть пружинку), и не иметь явно выраженных признаков «подгорания» — как на нем, так и около его посадочного места.

И последнее, что можно сделать для проверки крышки распределителя зажигания – на «рабочем», то есть заведенном двигателе проводом, который одним концом хорошо прикручен к «массе» поводить вблизи крышки распределителя на расстоянии не более 0.5мм – 1мм. В случае «пробоя» крышки мы увидим проскакивающую искру в месте этого «пробоя».

Распределитель с датчиками Холла

На этом рисунке приведен разъем распределителя зажигания двигателя 6G73 «Mitsubishi».

Расположение: контакт №1 – тот, который находится ближе к салону, контакт №4 – ближе к радиатору. Цвета проводов :

3. Красный (самый «толстый» из остальных)

Видео:Солекс. Решение не рабочего 3 (2) цилиндра. Настройка хх 2-ой камеры. Нюансы, методика настройки.Скачать

Перебои в искрообразовании могут быть из-за «недобросовестной» работы данного распределителя. Углублять в эти причины не будем, потому что это отдельная тема, расскажем только, как правильно проверить работоспособность распределителей зажигания подобного типа.

1. При выключенном зажигании проверяем наличие «массы» ( или «минуса») на контакте №4. Обычно это тонкий провод черного цвета.

2. Включаем зажигание. Проверяем наличие +12v на контакте №3. Обращаем внимание, что на этом контакте должно быть напряжение АКБ, не менее и не более.

3. «Садимся» выводом («плюсовым») мультиметра на контакт №2 и при включенном зажигании начинаем медленно проворачивать двигатель, но не стартером, а «вручную» ( или за шкив генератора, или за шкив коленвала). Смотрим на шкалу прибора : при медленном проворачивании двигателя там будут чередоваться «0» и «+5вольт». Следует обратить внимание, что бы после, например, 5 вольт на шкале прибора следовал сразу же «0», а не было бы постепенного снижения напряжения.

4. На контакте №1 повторяем процедуру проверки, описанную в пункте №3.

Самое главное здесь – выяснить, что сигналы с датчиков Холла идут «правильные», то есть всегда за «логическим 0» идет «логическая 1», то есть наши 0 и 5 вольт.

После этого проверим надежность соединений как «плюсового», так и «минусового» проводов.Бывает, что из-за окисления данных контактов в «работе по созданию искрообразования» наступают перерывы.

«Бегунок» распределителя зажигания

Проверка его сводится к определению отсуствия «внутреннего пробоя» :

Для этого соберем «серьезную конструкцию», как показано на рисунке и, прокручивая двигатель стартером будем внимательно наблюдать – «проскакивает» искра между «проводом» и самим «бегунком» или нет. Если «проскакивает» — двигатель, естественно, будет работать неровно (спотыкаться) и иметь перебои на холостом ходу.

Перепутаны высоковольтные провода

Бывает и такое, действительно, когда из-за этого не работает какой-то из цилиндров (или сразу же несколько), и вместо того, что бы сразу же обратить на это внимание и досконально все проверить, мастер ограничивается вопросом : «Провода не трогали?» и получив отрицательный ответ успокаивается на этом.

Видео:Говорю почему не работает один цилиндр двигателяСкачать

Довольно часто такая вот «беда» случается на «Mitsubishi» с двигателями 4G63 и 6G73, потому что на катушках зажигания хоть и есть «цифирки», обозначающие номер цилиндра на который «работает» данная катушка зажигания, но не все, во-первых об этом знают, а во-вторых, они иногда просто плохо читаются из-за грязи. Ниже приведены рисунки, на которых обозначены «какая катушка зажигания на какой цилиндр работает» :

На всех остальных машинах номера цилиндров написаны (выдавлены) на распределителе зажигания, надо только хорошенько очистить крышки от грязи и все сразу станет видно. И проблем станет меньше.

«Нарушение фаз газораспределения»

Как мы знаем, для нормальной и «правильной» работы двигателя впускные и выпускные клапана должны открываться и закрываться в определенный момент.

Если же этого не происходит,то ТВС (топливо-воздушная смесь) попадает в цилиндры двигателя в нерассчетном составе (неправильного количества и качества).

Какие причины могут «способствовать» этому :

— Ремень газораспределения неправильно установлен изначально или «перескочил» вследствии попадания моторного масла на поверхность ремня из-за выработки сальника или постепенного «выдавливания» сальника со своего «посадочного места» (повышенное давление картерных газов — характерно для сильно изношенных двигателей), . из-за выработки или «старения»гидравлического натяжителя (характерно для Mitsubishi)

— Шкив коленчатого вала «разболтался» из-за выработки в шпон-пазу,что вызывается неправильной установкой шкива при его непрофессиональной замене в случае переустановки, например, нового ремня газораспределения

— «выработка» распределительного вала ( характерно для двигателя 1G-E выпуска до 1990 года, вследствии чего один из цилиндров перестает работать на ХХ, причиной чему может являться некачественное моторное масло или естественный процесс «старения)

— «выработка» «постели» распределительного вала (часто встречается на «пожилых» моделях двигателей серии 1G-E, причиной чему так же может являться некачественное моторное масло или естественный процесс «старения»)

— износ гидрокомпенсаторов ( в случае поверхностного износа «тела» гидрокомпенсатора — это «лечится» только заменой, но если при визуальном осмотре износа не обнаружено, то имеет смысл полностью разобрать гидрокомпенсатор, все тщательно промыть, прочистить. ).

— износ регулировочной шайбы «гидростаканов» ( если износ относительно небольшой, то «лечить» можно при помощи тщательной и внимательной «перемены мест слагаемых» — перестановкой регулировочных шайб с одного места на другое)

Видео:Сенс 1.3.Не работает 1 цилиндр.Форсунки.Свечи.Скачать

— прогорание прокладки головки блока цилиндров вследствии нарушения теплового режима работы двигателя ( спортивная и «безбашенная» гонка по каким-то причинам, отсутствие или пониженный уровень охлаждающей жидкости, неисправность редукционного клапана как в радиаторе, так и в расширительном бачке, неисправность водяной помпы, термостата. ).
