У двигателей Duratec объемом 1,4 и 1,6 л, а также у двигателя Duratec-НЕ объемом 2,0 л для компенсации теплового расширения клапанов конструктивно задан зазор между торцом стержня клапана и кулачком распределительного вала. При увеличенном зазоре клапан не будет полностью открываться, а при уменьшенном – полностью закрываться.
Зазор измеряют щупом на холодном двигателе (при температуре +20 °С) между кулачком распределительного вала (кулачок должен быть направлен вверх от толкателя) и толкателем клапана. Номинальный зазор для впускного клапана составляет 0,17–0,23 мм, для выпускного – 0,31–0,37 мм.
Зазоры регулируют подбором толщины толкателей. В запасные части поставляют наборы толкателей разной толщины.
Относительно привода газораспределительного механизма клапаны, расположенные справа, – выпускные, слева – впускные.
Вам потребуются: все инструменты, необходимые для снятия распределительных валов, а также набор плоских щупов.
1. Установите поршень 1-го цилиндра в положение ВМТ такта сжатия (см. Установка поршня первого цилиндра в положение вмт такта сжатия).

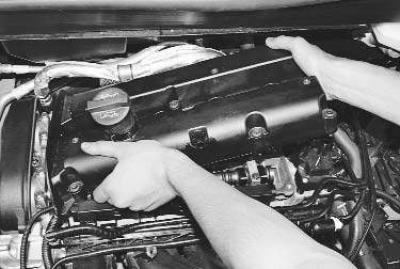

2. Снимите крышку головки блока цилиндров (см. Замена прокладки крышки головки блока цилиндров).
3. Измерьте щупом зазор между кулачками обоих распределительных валов и толкателями клапанов. Запишите измеренные зазоры.
4. Проворачивая коленчатый вал за болт крепления его шкива каждый раз на 180°, измерьте и запишите зазоры у клапанов остальных цилиндров. Порядок работы цилиндров: 1–3–4–2. Необходимо заменить толкатели тех клапанов, в приводе которых зазоры отличаются от номинальных. После измерения всех зазоров установите поршень 1-го цилиндра в положение такта сжатия.

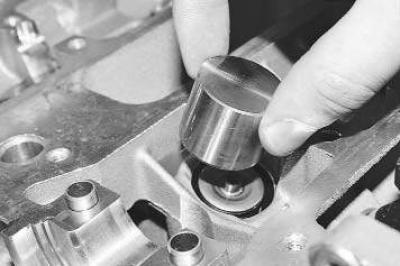

6. Извлеките из гнезда головки блока цилиндров толкатель клапана, у которого требуется отрегулировать зазор, и запишите его толщину (она указана на обратной стороне).
ПРИМЕЧАНИЕ.
Число, нанесенное на внутреннюю поверхность толкателя клапана, – это толщина толкателя. Однако нанесены только три цифры после запятой (например, «650» означает толщину толкателя 3,650 мм).
7. Рассчитайте толщину H нового толкателя по формуле (все значения в мм) H = B + A – C, где A – измеренный зазор; B – толщина старого толкателя; C – номинальный зазор.
8. Установите новый толкатель на место.
9. Аналогично замените толкатели всех клапанов, у которых требуется регулировка зазора.

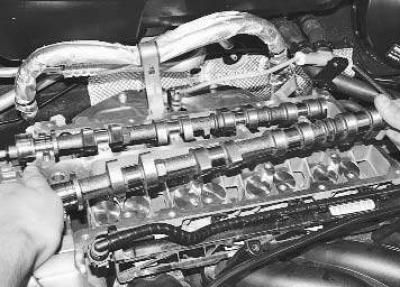

10. Установите распределительные валы, но ремень (цепь) привода газораспределительного механизма пока не устанавливайте.
ПРЕДУПРЕЖДЕНИЕ.
Проверните коленчатый вал на 90° против часовой стрелки, чтобы все поршни установились в среднее положение.

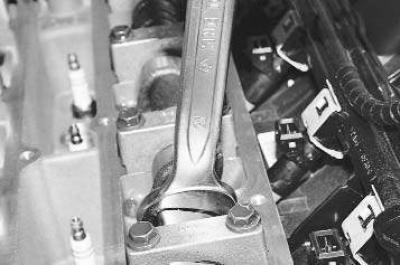

11. Проворачивая распределительные валы за выполненные на них шестигранники, измерьте щупами полученные зазоры. Если зазоры отличаются от номинальных значений, повторите регулировку (см. пп. 5–9).
12. Если все зазоры соответствуют номинальным значениям, установите ремень (цепь) привода газораспределительного механизма и все снятые детали в порядке, обратном снятию.
Видео:Durotec Регулировка клапанов .Durotec Valve AdjustmentСкачать
Регулировка зазоров в приводе клапанов Ford Fusion 2002-2012
Для компенсации теплового расширения клапана конструктивно задается зазор между торцом стержня клапана и кулачком распределительного вала. При увеличенном зазоре клапан не будет полностью открываться, а при уменьшенном — полностью закрываться.
Рис. 5.9 . Измерение зазора в приводе клапана: а – измеряемый зазор
Зазор а (рис. 5.9) измеряют щупом на холодном двигателе (при температуре +20 °С) между кулачком распределительного вала (кулачок должен быть направлен вверх от толкателя) и толкателем клапана. Номинальный зазор для впускного клапана составляет 0,17–0,23 мм, для выпускного – 0,31–0,37 мм. Зазоры регулируют подбором толщины толкателей. В запасные части поставляют наборы толкателей разной толщины.
Читайте также: Замена сальников клапанов chevrolet lanos
Относительно ремня привода газораспределительного механизма клапаны, расположенные справа, – выпускные, слева — впускные.
Вам потребуются: все инструменты, необходимые для снятия распределительных валов (см. «Замена распределительных валов»), а также набор плоских щупов.
1. Установите поршень первого цилиндра в положение ВМТ такта сжатия (см. «Установка поршня первого цилиндра в положение ВМТ такта сжатия»).
3. Измерьте щупом зазор а (см. рис. 5.9) между кулачками обоих распределительных валов и толкателями клапанов. Запишите измеренные зазоры.
4. Проворачивая коленчатый вал за болт крепления его шкива каждый раз на 180°, измерьте и запишите зазоры у клапанов остальных цилиндров. Порядок работы цилиндров: 1–3–4–2. Необходимо заменить толкатели тех клапанов, зазоры у которых отличаются от номинальных. После измерения всех зазоров установите поршень 1-го цилиндра в положение такта сжатия.
6. Извлеките из гнезда головки блока цилиндров толкатель клапана, у которого требуется регулировка зазора, и запишите его толщину (она указана на его обратной стороне).
Число, нанесенное на толкатель клапана, – это толщина толкателя. Однако нанесены только три цифры после запятой (например, «650» означает толщину толкателя 3,650 мм).
7. Рассчитайте толщину нового толкателя по формуле (все значения в мм)
A — значение измеренного зазора;
B — толщина старого толкателя;
H — толщина нового толкателя.
8. Установите новый толкатель на место.
9. Аналогично замените толкатели всех клапанов, у которых требуется регулировка зазора.
10. Установите распределительные валы, но ремень привода газораспределительного механизма пока не устанавливайте.
11. Проворачивая распределительные валы за выполненные на них шестигранники, измерьте щупами полученные зазоры. Если зазоры отличаются от номинальных значений, повторите регулировку (см. пп. 6–8).
12. Если все зазоры соответствуют номинальным значениям, поверните распределительные валы таким образом, чтобы кулачки привода клапанов 1-го цилиндра установились, как показано на рис. 5.9.
13. Установите ремень привода газораспределительного механизма и все снятые детали в порядке, обратном снятию.
Видео:Регулировка клапанов на Ford Fusion 1.6Скачать
Регулировка зазоров в приводе клапанов Ford Fusion 2002-2012
Для компенсации теплового расширения клапана конструктивно задается зазор между торцом стержня клапана и кулачком распределительного вала. При увеличенном зазоре клапан не будет полностью открываться, а при уменьшенном — полностью закрываться.
Рис. 5.9 . Измерение зазора в приводе клапана: а – измеряемый зазор
Зазор а (рис. 5.9) измеряют щупом на холодном двигателе (при температуре +20 °С) между кулачком распределительного вала (кулачок должен быть направлен вверх от толкателя) и толкателем клапана. Номинальный зазор для впускного клапана составляет 0,17–0,23 мм, для выпускного – 0,31–0,37 мм. Зазоры регулируют подбором толщины толкателей. В запасные части поставляют наборы толкателей разной толщины.
Относительно ремня привода газораспределительного механизма клапаны, расположенные справа, – выпускные, слева — впускные.
Вам потребуются: все инструменты, необходимые для снятия распределительных валов (см. «Замена распределительных валов»), а также набор плоских щупов.
1. Установите поршень первого цилиндра в положение ВМТ такта сжатия (см. «Установка поршня первого цилиндра в положение ВМТ такта сжатия»).
3. Измерьте щупом зазор а (см. рис. 5.9) между кулачками обоих распределительных валов и толкателями клапанов. Запишите измеренные зазоры.
Читайте также: Датчик спидометра дэу нексия 8 клапанов где находится
4. Проворачивая коленчатый вал за болт крепления его шкива каждый раз на 180°, измерьте и запишите зазоры у клапанов остальных цилиндров. Порядок работы цилиндров: 1–3–4–2. Необходимо заменить толкатели тех клапанов, зазоры у которых отличаются от номинальных. После измерения всех зазоров установите поршень 1-го цилиндра в положение такта сжатия.
6. Извлеките из гнезда головки блока цилиндров толкатель клапана, у которого требуется регулировка зазора, и запишите его толщину (она указана на его обратной стороне).
Число, нанесенное на толкатель клапана, – это толщина толкателя. Однако нанесены только три цифры после запятой (например, «650» означает толщину толкателя 3,650 мм).
7. Рассчитайте толщину нового толкателя по формуле (все значения в мм)
A — значение измеренного зазора;
B — толщина старого толкателя;
H — толщина нового толкателя.
8. Установите новый толкатель на место.
9. Аналогично замените толкатели всех клапанов, у которых требуется регулировка зазора.
10. Установите распределительные валы, но ремень привода газораспределительного механизма пока не устанавливайте.
11. Проворачивая распределительные валы за выполненные на них шестигранники, измерьте щупами полученные зазоры. Если зазоры отличаются от номинальных значений, повторите регулировку (см. пп. 6–8).
12. Если все зазоры соответствуют номинальным значениям, поверните распределительные валы таким образом, чтобы кулачки привода клапанов 1-го цилиндра установились, как показано на рис. 5.9.
13. Установите ремень привода газораспределительного механизма и все снятые детали в порядке, обратном снятию.
Видео:Регулировка тепловых зазоров клапанов - двигатель Duratec ;avto Ford Fiesta 5, Ford Fusion , Mazda 2Скачать
Регулировка зазоров в приводе клапанов
Силовой агрегат. Ремонт двигателя. Форд Фьюжн
Для компенсации теплового расширения клапана конструктивно задается зазор между торцом стержня клапана и кулачком распределительного вала. При увеличенном зазоре клапан не будет полностью открываться, а при уменьшенном — полностью закрываться.
Рис. 5.9. Измерение зазора в приводе клапана: а – измеряемый зазор
Зазор а (рис. 5.9) измеряют щупом на холодном двигателе (при температуре +20°С) между кулачком распределительного вала (кулачок должен быть направлен вверх от толкателя) и толкателем клапана. Номинальный зазор для впускного клапана составляет 0,17–0,23 мм, для выпускного – 0,31–0,37 мм. Зазоры регулируют подбором толщины толкателей. В запасные части поставляют наборы толкателей разной толщины.
Относительно ремня привода газораспределительного механизма клапаны, расположенные справа, – выпускные, слева — впускные.
Вам потребуются: все инструменты, необходимые для снятия распределительных валов (см. «Замена распределительных валов»), а также набор плоских щупов.
1. Установите поршень первого цилиндра в положение ВМТ такта сжатия (см. «Установка поршня первого цилиндра в положение ВМТ такта сжатия»).
3. Измерьте щупом зазор а (см. рис. 5.9) между кулачками обоих распределительных валов и толкателями клапанов. Запишите измеренные зазоры.
4. Проворачивая коленчатый вал за болт крепления его шкива каждый раз на 180°, измерьте и запишите зазоры у клапанов остальных цилиндров. Порядок работы цилиндров: 1–3–4–2. Необходимо заменить толкатели тех клапанов, зазоры у которых отличаются от номинальных. После измерения всех зазоров установите поршень 1-го цилиндра в положение такта сжатия.
6. Извлеките из гнезда головки блока цилиндров толкатель клапана, у которого требуется регулировка зазора, и запишите его толщину (она указана на его обратной стороне).
Примечание. Число, нанесенное на толкатель клапана, – это толщина толкателя. Однако нанесены только три цифры после запятой (например, «650» означает толщину толкателя 3,650 мм).
7. Рассчитайте толщину нового толкателя по формуле (все значения в мм)
Читайте также: Во время диастолы какие клапаны открыты
A — значение измеренного зазора;
B — толщина старого толкателя;
C — номинальный зазор;
H — толщина нового толкателя.
8. Установите новый толкатель на место.
9. Аналогично замените толкатели всех клапанов, у которых требуется регулировка зазора.
10. Установите распределительные валы, но ремень привода газораспределительного механизма пока не устанавливайте.
11. Проворачивая распределительные валы за выполненные на них шестигранники, измерьте щупами полученные зазоры. Если зазоры отличаются от номинальных значений, повторите регулировку (см. пп. 6–8).
12. Если все зазоры соответствуют номинальным значениям, поверните распределительные валы таким образом, чтобы кулачки привода клапанов 1-го цилиндра установились, как показано на рис. 5.9.
13. Установите ремень привода газораспределительного механизма и все снятые детали в порядке, обратном снятию.
Видео:Ford Fusion 2.5 на проверке зазоров клапановСкачать
Регулировка зазоров в приводе клапанов
Для компенсации теплового расширения клапана конструктивно задается зазор между торцом стержня клапана и кулачком распределительного вала. При увеличенном зазоре клапан не будет полностью открываться, а при уменьшенном — полностью закрываться.
Рис. 5.9 . Измерение зазора в приводе клапана: а – измеряемый зазор
Зазор а (рис. 5.9) измеряют щупом на холодном двигателе (при температуре +20 °С) между кулачком распределительного вала (кулачок должен быть направлен вверх от толкателя) и толкателем клапана. Номинальный зазор для впускного клапана составляет 0,17–0,23 мм, для выпускного – 0,31–0,37 мм. Зазоры регулируют подбором толщины толкателей. В запасные части поставляют наборы толкателей разной толщины.
Относительно ремня привода газораспределительного механизма клапаны, расположенные справа, – выпускные, слева — впускные.
Вам потребуются: все инструменты, необходимые для снятия распределительных валов (см. «Замена распределительных валов»), а также набор плоских щупов.
1. Установите поршень первого цилиндра в положение ВМТ такта сжатия (см. «Установка поршня первого цилиндра в положение ВМТ такта сжатия»).
3. Измерьте щупом зазор а (см. рис. 5.9) между кулачками обоих распределительных валов и толкателями клапанов. Запишите измеренные зазоры.
4. Проворачивая коленчатый вал за болт крепления его шкива каждый раз на 180°, измерьте и запишите зазоры у клапанов остальных цилиндров. Порядок работы цилиндров: 1–3–4–2. Необходимо заменить толкатели тех клапанов, зазоры у которых отличаются от номинальных. После измерения всех зазоров установите поршень 1-го цилиндра в положение такта сжатия.
6. Извлеките из гнезда головки блока цилиндров толкатель клапана, у которого требуется регулировка зазора, и запишите его толщину (она указана на его обратной стороне).
Число, нанесенное на толкатель клапана, – это толщина толкателя. Однако нанесены только три цифры после запятой (например, «650» означает толщину толкателя 3,650 мм).
7. Рассчитайте толщину нового толкателя по формуле (все значения в мм)
A — значение измеренного зазора;
B — толщина старого толкателя;
H — толщина нового толкателя.
8. Установите новый толкатель на место.
9. Аналогично замените толкатели всех клапанов, у которых требуется регулировка зазора.
10. Установите распределительные валы, но ремень привода газораспределительного механизма пока не устанавливайте.
11. Проворачивая распределительные валы за выполненные на них шестигранники, измерьте щупами полученные зазоры. Если зазоры отличаются от номинальных значений, повторите регулировку (см. пп. 6–8).
12. Если все зазоры соответствуют номинальным значениям, поверните распределительные валы таким образом, чтобы кулачки привода клапанов 1-го цилиндра установились, как показано на рис. 5.9.
13. Установите ремень привода газораспределительного механизма и все снятые детали в порядке, обратном снятию.
