Если плунжер заполненного моторным маслом гидравлического компенсатора зазоров клапанов перемещается при нажатии пальцем, замените компенсатор зазоров.
Основные неисправности гидравлических компенсаторов зазоров клапанов, причины и методы устранения приведены в таблице.
• Временный шум при запуске холодного двигателя
Шум исчезает после прогрева моторного масла и достижения нормального давления
• Непрерывный шум после того, как двигатель не запускался в течение 48 часов
Вытекло масло из камер гидравлических компенсаторов зазоров клапанов и в них лопал воздух
Шум исчезнет через 15 мин работы двигателя, когда коленчатый вал двигателя достигнет частоты вращения 2000–3000 мин -1
Не увеличивайте частоту вращения коленчатого вала двигателя выше 3000 мин -1 , так как можно повредить гидравлические компенсаторы зазоров клапанов
• Непрерывный шум после пуска двигателя и замены головки цилиндров
Недостаточно масла в масляных каналах двигателя
• Непрерывный шум после длительного пуска двигателя стартером или методом буксировки
Вытекло масло из камер гидравлических компенсаторов зазоров клапанов и в них попал воздух
• Непрерывный шум, после замены гидравлических компенсаторов зазоров клапанов
• Непрерывный шум, на частоте холостого хода после движения на высокой скорости
Уровень моторного масла слишком низкий или слишком Высокий
Проверьте уровень моторного масла
Большое количество воздуха растворено в масле после высокой частоты вращения
Проверьте систему подачи масла
Ухудшение свойств моторного масла
• Шум продолжается более 15 мин
Низкое давление в системе смазки
Проверьте давление в системе смазки
Неисправны гидравлические компенсаторы зазоров клапанов
Снимите головку цилиндров и, нажимая на гидравлические компенсаторы зазоров клапанов, проверьте величину их сжатия
Остерегайтесь получения ожогов от горячих гидравлических компенсаторов зазоров клапанов
- Регулировка зазоров клапанов на двигателях 1,1 л
- Hyundai Getz 1.4i 5дв. хэтчбек, 97 л.с, 4АКПП, 2005 – 2009 г.в. — регулировка зазоров в приводе клапанов
- Гидравлические компенсаторы зазоров клапанов
- Hyundai Getz 1.6i 5дв. хэтчбек, 106 л.с, 4АКПП, 2005 – 2009 г.в. — регулировка зазоров в приводе клапанов
- 🔥 Видео
Видео:Гетц 1,1 регулировка клапанов и замена переднего сальника коленчатого валаСкачать
Регулировка зазоров клапанов на двигателях 1,1 л
1. Запустите двигатель и прогрейте до рабочей температуры.
2. Снимите крышку головки цилиндров.

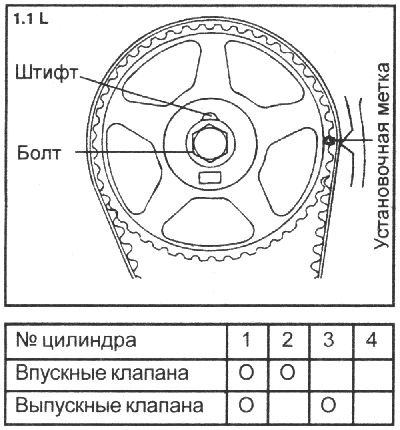

3. Поверните коленчатый вал по часовой стрелке и установите поршень в первом цилиндре в верхнюю мертвую точку в конце такта сжатия. В этом положении отрегулируйте зазоры в приводе клапанов в соответствии с приведенной таблицей.

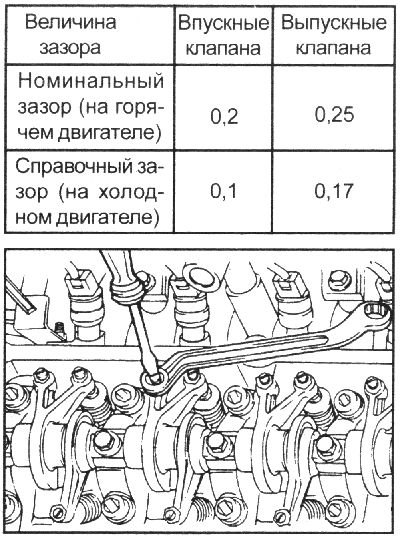

4. Плоским щупом измерьте зазор между торцом регулировочного винта коромысла и торцом стержня клапана. Отрегулируйте зазор и затяните контргайку винта.
5. Поверните коленчатый вал на один оборот (360°) по часовой стрелке до положения ВМТ конца такта сжатия поршня 4-го цилиндра.
Плоским щупом измерьте зазор между торцом регулировочного винта коромысла и торцом стержня клапана. Отрегулируйте зазор и затяните контргайку винта.
Видео:Стук компенсатора Hyundai Getz 2010 г.в. объём 1.4, проблема новых запчастей, стучит новый компенсСкачать
Hyundai Getz 1.4i 5дв. хэтчбек, 97 л.с, 4АКПП, 2005 – 2009 г.в. — регулировка зазоров в приводе клапанов
Не отрегулированы зазоры в приводе клапанов двигателя
Для чего нужна регулировка клапанов
У современного автомобиля два клапана на цилиндр (или более). Один из них запускает горючую смесь, а другой выпускает отработавшие газы (они называются впускной и выпускной). А механизм, который приводит в действие эти клапаны и устанавливает порядок их работы, называется газораспределительный или клапанным. После нагрева двигателя, детали расширяются. Следовательно, на холодном моторе между некоторыми его деталями должны быть строго определенные зазоры.
Если клапаны неправильно отрегулированы — это может привести к снижению эффективности работы двигателя и уменьшению ресурса его деталей. Например, при маленьких зазорах клапаны и их седла будут подгорать — снизиться общий ресурс мотора. При больших зазорах, когда клапаны открываются не полностью, мощность двигателя будет заметно падать — услышите отчетливый металлический стук.
Что будет, если будут маленькие зазоры клапанов?
Маленькие зазоры клапанов будут приводить к подгоранию седел клапанов.
Читайте также: Клапан задержки сцепления бмв
Что будет, если будут большие зазоры клапанов
Большие зазоры клапанов будут приводить к неполному открытию клапанов, что будет сказываться на мощности двигателя. Увеличенные зазоры клапанов можно распознать по характерному металлическому стуку. Шумы в двигателе могут сигнализировать о неисправности ГРМ.
Данные тепловых зазоров есть в руководстве по ремонту автомобиля. Они различны для каждого мотора. Заметьте, что для впускного и выпускного клапанов, а иногда и для разных цилиндров зазоры разные.
Периодичность регулировки клапанов, если она предусмотрена конструкцией мотора, указывается в руководстве по эксплуатации автомобиля.
Как происходит регулировка
Для того, чтобы проверить и отрегулировать зазор, двигатель должен быть холодным. Тепловой зазор проверяют плоским щупом определенной толщины. Настройка производится поворотом регулировочных винтов коромысел в требуемую сторону.
Чтобы начать регулировку, установите поршень цилиндра, который собираетесь регулировать, в верхнюю мертвую точку такта сжатия. В этом положении оба клапана данного цилиндра закрыты, а коромысла должны свободно качаться в пределах зазора.
Затем отпускаете контргайку на регулировочном винте или болте. При помощи плоского щупа и регулировочного винта (болта) настройте необходимый зазор, затем затяните контргайку. Будьте внимательны: иногда после затяжки контргайки зазор может измениться, поэтому данную операцию необходимо делать аккуратно. После затяжки снова его проверьте. Зазор станет оптимальным тогда, когда щуп будет проходить в него, преодолевая небольшое усилие. Если он проходит слишком легко или слишком тяжело, отрегулируйте заново.
Потом, поворачивая коленчатый вал на пол-оборота, нужно отрегулировать зазор в клапанах других цилиндров. Здесь необходимо соблюдать порядок работы цилиндров двигателя Вашего автомобиля (например, 1-3-4-2). Коленвал следует поворачивать только по часовой стрелке и только за ручку «кривого стартера» (пусковая рукоятка) или же за болт крепления шкива привода генератора. Можно поворачивать коленвал за вывешенное ведущее колесо, но здесь необходимо соблюдать осторожность.
ПОЧЕМУ НА НЕКОТОРЫХ МОТОРАХ КЛАПАНЫ РЕГУЛИРОВАТЬ НЕ НУЖНО
Неоднократное уточнение о том, что регулировка клапанов должна быть предусмотрена конструкцией мотора, весьма важно: ведь многие двигатели этой процедуры не требуют. Зависит это от того, оснащен ли мотор гидрокомпенсаторами: это устройства, предназначенные для автоматической регулировки теплового зазора. Они работают за счет масла, поступающего в них из двигателя (поэтому, собственно, и называются «гидрокомпенсаторами») и полностью исключают необходимость периодической ручной регулировки клапанов. Сами они, конечно же, тоже не вечны – о необходимости их проверки и замены говорит все тот же цокающий стук, не исчезающий вскоре после запуска, а порой даже после прогрева двигателя. Однако главное, что нужно знать в контексте этого материала – это то, что моторам, оснащенным гидрокомпенсаторами, регулировка клапанов не нужна.
Если в двигателе транспортного средства гидрокомпенсаторов нет, то регулировать клапана необходимо вручную. О том, что пришла пора заняться этим делом, довольно легко узнать по некоторым симптомам. Одним из них является характерное «цокание» клапанов, которое уже было упомянуто выше, а другим — то, что двигатель начинает «троить», в его цилиндрах или существенно падает, или же полностью пропадает компрессия. Как только проявляется хотя бы один из этих симптомов, необходимо проверить размеры промежутков в клапанном механизме.
Читайте также: Схема звукового сигнала ваз 2111 инжектор 8 клапанов
Видео:Регулировка клапанов Киа Рио и Солярис. Как часто нужно делать?Скачать

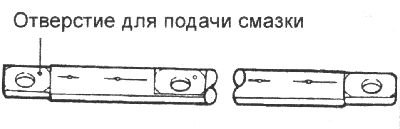

Гидравлические компенсаторы зазоров клапанов
Если плунжер заполненного моторным маслом гидравлического компенсатора зазоров клапанов перемещается при нажатии пальцем, замените компенсатор зазоров.
Основные неисправности гидравлических компенсаторов зазоров клапанов, причины и методы устранения приведены в таблице.
• Временный шум при запуске холодного двигателя
Шум исчезает после прогрева моторного масла и достижения нормального давления
• Непрерывный шум после того, как двигатель не запускался в течение 48 часов
Вытекло масло из камер гидравлических компенсаторов зазоров клапанов и в них лопал воздух
Шум исчезнет через 15 мин работы двигателя, когда коленчатый вал двигателя достигнет частоты вращения 2000–3000 мин -1
Не увеличивайте частоту вращения коленчатого вала двигателя выше 3000 мин -1 , так как можно повредить гидравлические компенсаторы зазоров клапанов
• Непрерывный шум после пуска двигателя и замены головки цилиндров
Недостаточно масла в масляных каналах двигателя
• Непрерывный шум после длительного пуска двигателя стартером или методом буксировки
Вытекло масло из камер гидравлических компенсаторов зазоров клапанов и в них попал воздух
• Непрерывный шум, после замены гидравлических компенсаторов зазоров клапанов
• Непрерывный шум, на частоте холостого хода после движения на высокой скорости
Уровень моторного масла слишком низкий или слишком Высокий
Проверьте уровень моторного масла
Большое количество воздуха растворено в масле после высокой частоты вращения
Проверьте систему подачи масла
Ухудшение свойств моторного масла
• Шум продолжается более 15 мин
Низкое давление в системе смазки
Проверьте давление в системе смазки
Неисправны гидравлические компенсаторы зазоров клапанов
Снимите головку цилиндров и, нажимая на гидравлические компенсаторы зазоров клапанов, проверьте величину их сжатия
Остерегайтесь получения ожогов от горячих гидравлических компенсаторов зазоров клапанов
Регулировка зазоров клапанов на двигателях 1,1 л
1. Запустите двигатель и прогрейте до рабочей температуры.
2. Снимите крышку головки цилиндров.
3. Поверните коленчатый вал по часовой стрелке и установите поршень в первом цилиндре в верхнюю мертвую точку в конце такта сжатия. В этом положении отрегулируйте зазоры в приводе клапанов в соответствии с приведенной таблицей.
4. Плоским щупом измерьте зазор между торцом регулировочного винта коромысла и торцом стержня клапана. Отрегулируйте зазор и затяните контргайку винта.
5. Поверните коленчатый вал на один оборот (360°) по часовой стрелке до положения ВМТ конца такта сжатия поршня 4-го цилиндра.
Плоским щупом измерьте зазор между торцом регулировочного винта коромысла и торцом стержня клапана. Отрегулируйте зазор и затяните контргайку винта.
Регулировка зазоров при положении ВМТ конца такта сжатия поршня 4-го цилиндра.
Видео:Hyundai Getz 1.3 12v Замена гидрокомпенсаторов и маслосъемных колпачковСкачать
Hyundai Getz 1.6i 5дв. хэтчбек, 106 л.с, 4АКПП, 2005 – 2009 г.в. — регулировка зазоров в приводе клапанов
Не отрегулированы зазоры в приводе клапанов двигателя
Для чего нужна регулировка клапанов
У современного автомобиля два клапана на цилиндр (или более). Один из них запускает горючую смесь, а другой выпускает отработавшие газы (они называются впускной и выпускной). А механизм, который приводит в действие эти клапаны и устанавливает порядок их работы, называется газораспределительный или клапанным. После нагрева двигателя, детали расширяются. Следовательно, на холодном моторе между некоторыми его деталями должны быть строго определенные зазоры.
Если клапаны неправильно отрегулированы — это может привести к снижению эффективности работы двигателя и уменьшению ресурса его деталей. Например, при маленьких зазорах клапаны и их седла будут подгорать — снизиться общий ресурс мотора. При больших зазорах, когда клапаны открываются не полностью, мощность двигателя будет заметно падать — услышите отчетливый металлический стук.
Что будет, если будут маленькие зазоры клапанов?
Маленькие зазоры клапанов будут приводить к подгоранию седел клапанов.
Читайте также: Пролапс митрального клапана с незначительной регургитацией армия
Что будет, если будут большие зазоры клапанов
Большие зазоры клапанов будут приводить к неполному открытию клапанов, что будет сказываться на мощности двигателя. Увеличенные зазоры клапанов можно распознать по характерному металлическому стуку. Шумы в двигателе могут сигнализировать о неисправности ГРМ.
Данные тепловых зазоров есть в руководстве по ремонту автомобиля. Они различны для каждого мотора. Заметьте, что для впускного и выпускного клапанов, а иногда и для разных цилиндров зазоры разные.
Периодичность регулировки клапанов, если она предусмотрена конструкцией мотора, указывается в руководстве по эксплуатации автомобиля.
Как происходит регулировка
Для того, чтобы проверить и отрегулировать зазор, двигатель должен быть холодным. Тепловой зазор проверяют плоским щупом определенной толщины. Настройка производится поворотом регулировочных винтов коромысел в требуемую сторону.
Чтобы начать регулировку, установите поршень цилиндра, который собираетесь регулировать, в верхнюю мертвую точку такта сжатия. В этом положении оба клапана данного цилиндра закрыты, а коромысла должны свободно качаться в пределах зазора.
Затем отпускаете контргайку на регулировочном винте или болте. При помощи плоского щупа и регулировочного винта (болта) настройте необходимый зазор, затем затяните контргайку. Будьте внимательны: иногда после затяжки контргайки зазор может измениться, поэтому данную операцию необходимо делать аккуратно. После затяжки снова его проверьте. Зазор станет оптимальным тогда, когда щуп будет проходить в него, преодолевая небольшое усилие. Если он проходит слишком легко или слишком тяжело, отрегулируйте заново.
Потом, поворачивая коленчатый вал на пол-оборота, нужно отрегулировать зазор в клапанах других цилиндров. Здесь необходимо соблюдать порядок работы цилиндров двигателя Вашего автомобиля (например, 1-3-4-2). Коленвал следует поворачивать только по часовой стрелке и только за ручку «кривого стартера» (пусковая рукоятка) или же за болт крепления шкива привода генератора. Можно поворачивать коленвал за вывешенное ведущее колесо, но здесь необходимо соблюдать осторожность.
ПОЧЕМУ НА НЕКОТОРЫХ МОТОРАХ КЛАПАНЫ РЕГУЛИРОВАТЬ НЕ НУЖНО
Неоднократное уточнение о том, что регулировка клапанов должна быть предусмотрена конструкцией мотора, весьма важно: ведь многие двигатели этой процедуры не требуют. Зависит это от того, оснащен ли мотор гидрокомпенсаторами: это устройства, предназначенные для автоматической регулировки теплового зазора. Они работают за счет масла, поступающего в них из двигателя (поэтому, собственно, и называются «гидрокомпенсаторами») и полностью исключают необходимость периодической ручной регулировки клапанов. Сами они, конечно же, тоже не вечны – о необходимости их проверки и замены говорит все тот же цокающий стук, не исчезающий вскоре после запуска, а порой даже после прогрева двигателя. Однако главное, что нужно знать в контексте этого материала – это то, что моторам, оснащенным гидрокомпенсаторами, регулировка клапанов не нужна.
Если в двигателе транспортного средства гидрокомпенсаторов нет, то регулировать клапана необходимо вручную. О том, что пришла пора заняться этим делом, довольно легко узнать по некоторым симптомам. Одним из них является характерное «цокание» клапанов, которое уже было упомянуто выше, а другим — то, что двигатель начинает «троить», в его цилиндрах или существенно падает, или же полностью пропадает компрессия. Как только проявляется хотя бы один из этих симптомов, необходимо проверить размеры промежутков в клапанном механизме.
