Двигатель 1ZZ-FE FIELDER
Проверка и регулировка зазоров в приводе клапанов — часть 1
7. При необходимости отрегулируйте зазоры в приводе клапанов.
а) Установите поршень первого цилиндра в ВМТ такта сжатия (см, пункт 2).
б) Нанесите метки на цепь привода ГРМ и звездочку распределительного вала
в) Отверните две гайки и снимите натяжитель цепи (см. раздел «Цепь привода ГРМ»).
г) Снимите два распределительных вала со звездочками в сборе.
— Отверните 19 болтов и снимите 9 крышек подшипников распределительного вала
(см. раздел «Цепь привода ГРМ»).
— Снимите два распределительных вала со звездочками в сборе.
д) Привяжите цепь привода ГРМ, как показано на рисунке.
Примечание
— Будьте внимательны, не уроните что-нибудь во внутреннюю полость крышки
цепи привода ГРМ.
— Не позволяйте цепи контактировать с водой и грязью.
е) Снимите толкатели клапанов.
ж) Определите размер нового толкателя по формуле.
— Микрометром определите толщину заменяемого толкателя.
— Вычислите толщину нового толкателя так, чтобы зазор в приводе клапанов был
в пределах рекомендуемого.
Для впускных клапанов N= T + (A -0,20) мм
Для выпускных клапанов N= Т + (А -0,30) мм
N — толщина нового толкателя,
Т — толщина снятого (отработавшего) толкателя,
А — измеренный зазор в данном клапане.
Номинальный зазор в приводе клапанов (на холодном двигателе):
— впускных 0,15 — 0,25 мм
— выпускных 0,25 — 0,35 мм
Примечание: толкатели выпускаются 35 размеров с шагом 0,02 мм,
толщиной от 5,06 мм до 5,74 мм.
з) Установите толкатели клапанов
(см. раздел «Двигатель — общие процедуры ремонта»).
и) Поверните шкив коленчатого вала и совместите его риску с меткой «О» на
крышке цепи привода ГРМ.
к) Удерживая цепь, установите распределительный вал впускных клапанов со
звездочкой системы VVT в сборе.
л) Совместите метки на цепи и звездочке системы VVT.
м) Установите два распределительных вала и звездочки в сборе
(см. раздел «Головка блока цилиндров»).
н) Убедитесь, что метки на звездочке распределительного вала и звездочке
системы VVT находятся на одной линии крышки цепи привода ГРМ, как показано на рис.
о) Убедитесь, что метки на звездочках и цепи совмещены
п) Установите натяжитель цепи (см. раздел «Цепь привода ГРМ»).
р) Проверьте зазор в приводе клапанов (см. выше).
с) Проверьте фазы газораспределения (см. раздел «Цепь привода ГРМ»).
8. Установите крышку головки блока цилиндров (см. раздел «Головка блока цилиндров»)
9. Установите катушки зажигания.
10. Установите крышку №2 головки блока цилиндров.
назад : Проверка и регулировка зазоров в приводе клапанов — часть 1
Видео:Toyota Wish 1 8 1ZZ FE регулировка зазоров клапанов.Скачать
Проверка и регулировка зазоров в приводе клапанов 1ZZ-FE
Примечание :
проверка и регулировка зазоров в приводе клапанов проводятся на холодном двигателе.
Читайте также: Сервоуправляемый клапан что это
1. Снимите крышку №2 головки блока цилиндров.
2. Снимите катушки зажигания.
3. Снимите крышку головки блока цилиндров с прокладкой.
4. Снимите правую нижнюю защиту двигателя.
5. Установите поршень первого цилиндра в ВМТ такта сжатия.
а) Поверните шкив коленчатого вала и совместите его риску с меткой “О” на крышке цепи привода ГРМ.
б) Убедитесь, что метка на звездочке распределительного вала и метка на звездочке системы VVT находятся на одной линии по крышке цепи привода ГРМ, как показано на рисунке,
Если метки не совмещены, проверните коленчатый вал на один оборот и вновь совместите метки.
6. Измерьте зазор в приводе клапанов,
а) Измерьте зазор только тех клапанов, которые показаны на рисунке.
– Щупом измерьте зазор, между толкателем и затылком кулачка распределительного вала.
– Запишите значения величины зазора, выходящего за указанные пределы. Эти значения будут использованы позже для подбора необходимой величины толкателя.
Номинальный зазор в приводе клаланов (на холодном двигателе):
впускных………………….0,15 – 0,25 мм
выпускных.……………….0,25 – 0,35 мм
б) Поверните коленчатый вал на один оборот (360°) и совместите метки, как показано в пункте 2.
в) Проверьте зазоры в приводе клапанов, показанных на рисунке, повторив процедуру шага (а).
7. При необходимости отрегулируйте зазоры в приводе клапанов.
а) Установите поршень первого цилиндра в ВМТ такта сжатия.
б) Нанесите метки на цепь привода ГРМ и звездочку распределительного вала.
в)Отверните две гайки и снимите натяжитель цепи (см. раздел “Цепь привода ГРМ”).
г) Снимите два распределительных вала со звездочками в сборе.
– Отверните 19 болтов и снимите 9 крышек подшипников распределительного вала (см. раздел “Цепь привода ГРМ”).
– Снимите два распределительных вала со звездочками в сборе.

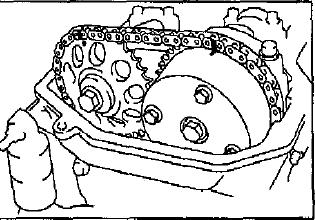

д) Привяжите цепь привода ГРМ, как показано на рисунке.
– Будьте внимательны, не уроните что-нибудь во внутреннюю полость крышки цепи привода ГРМ.
– Не позволяйте цепи контактировать с водой и грязью.
е) Снимите толкатели клапанов.
ж) Определите размер нового толкателя по формуле.
– Микрометром определите толщину заменяемого толкателя.
– Вычислите толщину нового толкателя так, чтобы зазор в приводе клапанов был в пределах рекомендуемого.
Для впускныхклапанов……………N= T+ (A – 0,20) мм
Для выпускныхклапанов……………N= Т + (А – 0,30) мм
N
– толщина нового толкателя,
Т
– толщина снятого (отработавшего) толкателя,
А
– измеренный зазор в данном клапане.
Номинальный зазор в приводе клапанов (на холодном двигателе):
впускных.…………………0,15 – 0,25 мм
выпускных.……………….0,25 – 0,35 мм
Примечание :
толкатели выпускаются 35 размеров с шагом 0,02 мм, толщиной от 5,06 мм до 5,74 мм.
з) Установите толкатели клапанов (см. раздел “Двигатель – общие процедуры ремонта”).
Читайте также: Клапан масляного стакана opel astra
и) Поверните шкив коленчатого вала и совместите его риску с меткой “О” на крышке цепи привода ГРМ.
к) Удерживая цепь, установите распределительный вал впускных клапанов со звездочкой системы VVT в сборе.
л) Совместите метки на цепи и звездочке системы VVT.
м) Установите два распределительных вала и звездочки в сборе (см. раздел “Головка блока цилиндров”).
н) Убедитесь, что метки на звездочке распределительного вала и звездочке системы VVT находятся на одной линии крышки цепи привода ГРМ, как показано на рисунке.
о) Убедитесь, что метки ках и цепи совмещены.
п) Установите натяжитель цепи раздел “Цепь привода ГРМ”).
р) Проверьте зазор в приводе панов (см. выше).
с) Проверьте фазы газораспределения (см. раздел “Цепь привода ГРМ”).
8. Установите крышку головки блока цилиндров (см. раздел “Головка блока цилиндров”).
9. Установите катушки зажигания.
10. Установите крышку №2 головки блока цилиндров.
tech doc corolla 2000-06
Читайте также:
- Как правильно сделать замену ремня ГРМ на Toyota… Износившийся ремень газораспределительного механизма может привести к остановке автомобиля Toyota Corolla посреди автомагистрали. Либо машина…
- Нормы оборотов Тойота и мощности двигателей Обороты в минуту — это единицы частоты, определяющие количество оборотов коленчатого вала в минуту. Вал…
- Замена ремня ГРМ на Toyota Hilux своими руками Газораспределительный механизм, сокращённо — ГРМ, в автомобиле играет главную роль. Он открывает и закрывает клапаны впускного и…
- Модели двигателей для Тойота Хайлендер Автовладельцев часто интересует, какие двигатели устанавливались на Тойота Хайлендер. Подобные вопросы возникают, когда хозяин внедорожника…
- Ремонт вальвематик Тойота своими руками: что лучше… Автомобильная промышленность постоянно совершенствуется. Повышается уровень комфортабельности для водителя и пассажира в салоне, улучшаются технические…
Похожие статьи
мужики глаза боятса руки делают мы вчера с сыном собрали 1зз завелся работает но появился стук в клапанах когда чистили гбц вывалились 3 колпачка откуда мы не заметили собрали завели сстучит ядумаю не угадали посмотрел на форуме регулировку клапанов огромное спасибо щас пойду проверять зазоры. собирал 1зз первый раз в жизни могу собрать уаз волга 53ий москвичь жигули побарабану но этот меня и сына удивил ваще просто
Если все зазоры соответствуют норме, установите распредвалы в положение, при котором кулачки привода клапанов первого цилиндра будут направлены вверх.
Когда у меня стал слышен цокот клапанов, я спросил на одной СТО, скоко стоит немудрёная операция? Услышав сумму 8000 ( в 2018году), сказал: Вы наверное неправильно поняли, мне клапана отрегулировать… Там ответили – нет, мы правильно поняли, плюс к этому цена стаканчиков, которые надо будет заказывать и ждать неделю -две, а машина будет стоять… В небольшом ахуе я пошел со своим вопросом на другую СТО, пожаловался, что с меня хотели содрать за регулировку такую сумму. Там прокуренный спец возмутился: А что ты хотел, там же надо цепь разбивать, я ещё больше возьму… Уже в среднем ахуе спрашиваю: зачем цепь – то мне только клапана… Он говорит – а как иначе? Мне же надо головку снять и поставить на станок. Тут я понял, что это просто развод на деньги. И спецы солидарны в обдиралове бедных людей.
Я то не совсем баран в этом деле. Но здесь японский впрыск, это только и смущало. Но я годом ранее отдал 8000 за замену сцепы на роботе вместе с иницыацыей.Там то объём работ ого-го: агрегат вытащить и назад всунуть.
Полистал инет, посмотрел ролики. Спасибо всем, кто выкладывал их, полезно, познавательно, но есть ненужные вещи, которые пугают. Раздобыв щупы и микрометр, решил попробовать сам. Оказалось это так просто, что через два часа уже завёл мотор и поехал в магазин заказывать новые стаканчики. Да, именно так. не надо ждать пока придёт посылка, просто замерил всё, посчитал и собрал обратно.
О том, как мерять щупом много инфы, не буду повторяться, хочу добавить, что свечи надо выкрутить и можно проворачивать мотор за болт распредвала накидным ключом. Не надо лезть под машину или вывешивать колесо.
А вот дальше моя версия отличается. Не надо цепь выставлять и метить её, не надо подписывать стаканы, не надо снимать цепь и не надо вытаскивать распредвалы.
В моём случае впускные клапана, хоть и на последней цыфре допуска, но всё же попали в норму, я не стал откручивать впускной распредвал. А вот выпускные все в ауте и этот вал нужно было открутить, предварительно сняв натяжник. Далее приподнимаем вал над головкой, не снимая цепь и получаем доступ ко всем стаканам. достаём магнитом по одному, меряем и ставим на место. И так все 8.
Трудность ждала внутри стаканов – там стержнем клапана надолбило ямку и ось микрометра не помещалась в неё.
Пришлось абразивным цилиндром снять эту фаску.
Ставим распредвал на место, затягиваем.
Когда всё закончено взводим натяжник: надо надавив на хвостик стопора утопить стержень до конца и зацепить его крючком, чтобы он остался в таком положении. Дальше накидным ключом проворачиваем выпускной ( задний) распредвал от себя, чтобы провис цепи между валами ушел, если клапана отталкивают вал назад, надо поставить под ключ упор, чтобы задняя часть цепи провисла. Затем ставим и затягиваем натяжник, после этого поворачиваем задний распредвал на себя до упора, а затем от себя, должны быть слышны щелчки стопора от выдвигающегося стержня натяжника.
И всё… Ставим крышку и поехали. Когда придут стаканы, всё ещё проще.
