Зазоры клапанов 3s fe noah

Примечание: проверку и регулировку зазора в приводе клапанов производите на холодном двигателе.

1. Отсоедините отрицательную клемму от аккумуляторной батареи.

2. Отсоедините жгут проводки.

3. Отсоедините трос акселератора.

4. Отсоедините трос управления клапаном-дросселем (АКПП).

5. Отсоедините шланги системы вентиляции картера.

6. Отсоедините высоковольтные провода.

7. Снимите крышку головки блока цилиндров с прокладкой, отвернув четыре гайки и сняв уплотнения трубок свечей зажигания.

Примечание: расположите уплотнения трубок свечей зажигания в последовательности снятия, для правильной их установки, чтобы минимизировать возможность утечки масла.

8. Установите поршень цилиндра №1 в ВМТ такта сжатия.

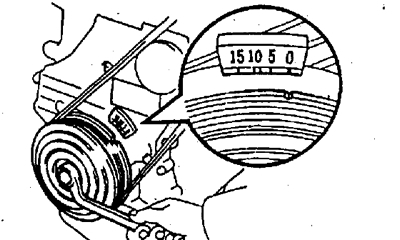

а) Поверните шкив коленчатого вала и совместите его риску с установочной меткой «О» на крышке №1 ремня привода ГРМ.

б) Проверьте, чтобы толкатели клапанов цилиндра №1 были свободны, а толкатели клапанов цилиндра №4 — зажаты.

Если нет, поверните коленчатый вал один оборот (360°) и совместите метку как указывалось выше.

9. Проверьте зазор в приводе клапанов.

а) Проверьте зазор в приводе кпапанов, обозначенных на рисунке.

Используя щуп, измерьте зазор между толкателем и распределительным валом.

Запишите результаты измерений. Они будут использоваться позже для определения необходимой регулировочной шайбы при замене.

Зазор в приводе клапанов (холодный двигатель):

• впускные — 0,19-0,29 мм
• выпускные — 0,28-0,38 мм

б) Поверните коленчатый вал на один оборот (360°) и совместите метки, как указывалось выше.

в) Измерьте зазор в приводе клапанов, обозначенных на рисунке.

5. Отрегулируйте зазор в приводе клапанов.

а) Снимите регулировочную шайбу.

Поверните коленчатый вал так, чтобы рабочий выступ кулачка распределительного вала находился наверху.

Расположите толкатель, как показано на рисунке.

Используя специнструмент (А), прижмите толкатель, и разместите специнструмент (В) между распределительным валом и толкателем.

Снимите регулировочную шайбу с помощью маленькой отвертки и магнитного стержня.

б) Определите размер новой регулировочной шайбы следующим методом:

Используя микрометр, измерьте толщину снятой регулировочной шайбы.

Вычислите толщину новой регулировочной шайбы так, чтобы клапанный зазор находился в пределах указанных значений.

• Толщина снятой регулировочной шайбы — T
• Измеренный зазор в приводе клапанов — A
• Толщина новой регулировочной шайбы — N
• впускной — N = Т + А (- 0,24 мм)
• выпускной — N = Т + А (- 0,33 мм)

Подберите новую регулировочную шайбу с толщиной как можно ближе к расчетному значению.

Примечание: регулировочные шайбы имеют 17 размеров (значений толщины) от 2,50 мм до 3,30 мм через 0,05 мм.

в) Установите новую регулировочную шайбу в толкатель. Используя специнструмент (А), прижмите толкатель, и снимите специнструмент (В).

г) Повторно проверьте зазор в приводе клапанов.

6. Установите крышку головки блока цилиндров.

а) Удалите старый уплотнительный материал и нанесите герметик на головку блока цилиндров, как показано в рисунке.

б) Установите прокладку на крышку головки блока цилиндров.

в) Установите крышку головки блока цилиндров и четыре уплотнения трубок свечей зажигания, затянув гайки.

• Момент затяжки — 15 Нм

7. Подсоедините шланги системы вентиляции картера.

8. Подсоедините высоковольтные провода.

9. Подсоедините трос акселератора.

10. Подсоедините трос управления клапаном-дросселем (АКПП).

11. Подсоедините жгут проводки.

12. Подсоедините отрицательную клемму к аккумуляторной батарее.
