Зазоры клапанов
Силовой агрегат. Двигатель 1.5/1.6/1.8. Фольксваген Гольф 1

Зазоры клапанов проверяйте при рабочей температуре двигателя в следующем порядке:

1. Снимите клапанную крышку. Желательно при этом заменить прокладку клапанной крышки.

2. Проверните двигатель за болт шкива коленвала с помощью торцевого или накидного ключа так, чтобы выступы кулачков проверяемых клапанов были обращены вверх. Не следует использовать звездочку распределительного вала для проворачивания двигателя, т.к. зубчатый ремень при этом чрезмерно растягивается.

3. Перед тем, как вращать двигатель, рекомендуется вывернуть свечи зажигания.

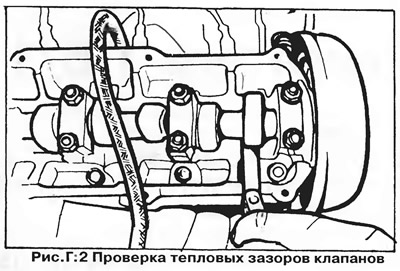

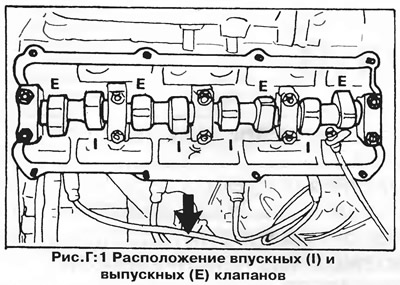

4. Измерьте зазор между регулировочной шайбой толкателя и кулачком с помощью щупа (рис. Г:2). Расположение впускных и выпускных клапанов показано на рис. Г:1.

5. Если результат выходит за пределы допустимого (см. раздел «Технические данные»), снимите регулировочные шайбы с толкателя и замените их комплектом шайб другой толщины. Замену регулировочных шайб производите в следующей последовательности:

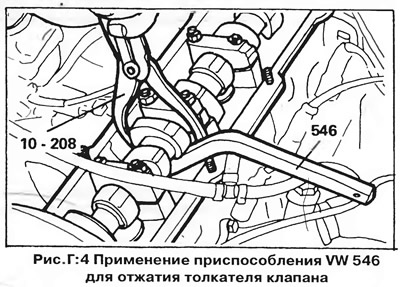

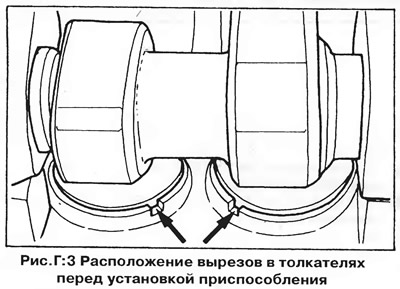

6. Чтобы снять регулировочную шайбу, нужно отжать толкатель вниз. Для этого рекомендуется использовать специальный инструмент VW (рис. Г:4). Если такого инструмента нет, то можно воспользоваться С-образным ключом для круглых гаек или изогнутым рычагом. Если вы используете специальный инструмент, убедитесь, что толкатели повернуты прорезями внутрь, как показано на рис. Г:3. При применении подручного инструмента убедитесь в том, что он опирается только на край толкателя, а не на регулировочную шайбу. Выдавите шайбу при помощи маленькой отвертки.

7. Установите более толстую шайбу, если зазор слишком велик, и более тонкую — если зазор мал. Выпускаются регулировочные шайбы 26 различных размеров от 3.00 до 4.25 мм с интервалом 0.05 мм. Толщина шайбы указана на ее нижней стороне. Если маркировка неразборчива, измерьте толщину шайбы микрометром.

8. Неповрежденные регулировочные шайбы можно использовать повторно. Устанавливайте шайбу маркировкой вниз, в сторону толкателя.

9. Аналогичным способом отрегулируйте зазоры других клапанов.

ВНИМАНИЕ: После ремонта головки блока цилиндров (замены или притирки клапанов, замены распределительного вала) требуется провести начальную установку зазоров клапанов на холодном двигателе — в этом случае используйте значения зазоров, приведенные для холодного двигателя (см. раздел «Технические данные»). Проверьте зазоры клапанов примерно через 1000 км пробега.

Если после перешлифовки седел клапанов зазор оказывается слишком мал даже при установке самой тонкой шайбы, замените клапаны на более короткие (подробнее см. в разделе «Головка блока цилиндров — осмотр»).

Видео:Зазор клапанов. Измерение, регулировка. Golf2 1.6D JPСкачать

4.1 Проверка и регулировка тепловых зазоров в клапанах

Видео:Регулировка клапанов на Ауди ( Audi ) .Бракованные регулировочные шайбы .Скачать

Проверка и регулировка тепловых зазоров в клапанах

Внимание: проверка и регулировка тепловых зазоров в клапанах проводится на холодном двигателе,

1. Отсоедините жгут проводки
2. Отсоедините шланги системы вентиляции картера.
3. Отсоедините высоковольтные провода,
4. Снимите крышку головки блока цилиндров
5. Установите поршень 1-го цилиндра в положение ВМТ в такте сжатия
а) Поверните шкив коленчатого вала по часовой стрелке и совместите канавку на шкиве с меткой «О» на крышке №1 ремня привода распределительного вала.

б) Убедитесь, что отверстие на шкиве привода распределительного вала совпало с меткой на крышке подшипника..

Если это условие не выполняется, то поверните коленчатый вал по часовой стрелке на 1 оборот (360°) и снова совместите канавку на шкиве с соответствующей меткой..

6. Проверьте тепловой зазор в клапанах, отмеченных на рисунке:

а) С помощью щупа измерьте зазор между толкателем клапана и затылком кулачка распределительного вала
б) Запишите значения величины зазора, выходящего за указанные пределы, Эти значения будут использованы для подбора необходимой величины регулировочной шайбы.

Номинальный тепловой зазор в клапанах (на холодном двигателе):
впускных. 0,15-0,25 мм
выпускных. 0,25- 0,35 мм

Читайте также: Не отключается топливный насос ваз 2110 инжектор 8 клапанов

7. Поверните коленчатый вал на 1 оборот (360°) и снова совместите канавку на шкиве с соответствующей меткой, как это указано в параграфе 2, и проверьте зазоры в клапанах, отмеченных на рисунке, повторив процедуру параграфа 3.

8, Отрегулируйте тепловой зазор в клапанах.

Примечания:
— В данных двигателях для регулировки теплового зазора в клапанах требуется демонтаж распределительных валов.
— Поскольку осевой зазор распределительного вала очень мал, то при демонтаже вала его следует удерживать в горизонтальном положении, в противном случае возможно повреждение посадочного места упорной шайбы распределительного вала в головке блока цилиндров, что может вызвать заедание или поломку распределительного вала. Аналогичные требования необходимо соблюдать и при установке распределительных валов
— Способы регулировки зазора впускных и выпускных клапанов несколько отличаются друг от друга.

8.1. Отрегулируйте тепловые зазоры во впускных клапанах.

8.1.1. Снимите распределительный вал впускных клапанов а) Поверните шкив коленчатого вала таким образом, чтобы отверстие во вспомогательной шестерне оказалось наверху; при этом кулачки 1-го и 3-го цилиндров в одинаковой степени нажимают на толкатели соответствующих клапанов.

б) Отверните 2 болта и снимите крышку 1-го подшипника распределительного вала
в) Прикрепите вспомогательную шестерню распределительного вала к ведущей шестерне при помощи установочного болта

Рекомендуемые размеры установочного болта: диаметр — 6 мм, шаг резьбы — 1,0 мм, длина — 16-20 мм

Примечание: при снятии распределительного вала убедитесь, что усилие скручивания, передаваемое на вспомогательную шестерню от пружины, снимается вышеприведенной операцией.

г) Равномерно отпустите и снимите 8 болтов крышек подшипников распределительного вала за несколько проходов в последовательности, показанной на рисунке. Затем снимите крышки подшипников и распределительный вал

Внимание:
— Если распределительный вал не снимается при выполнении указанных операций, вновь установите крышку подшипника №3 и затяните ее двумя болтами.
— После этого последовательно отпустите и выверните болты, одновременно стараясь вытянуть распределительный вал за шестерню
— Не пытайтесь снять распределительный вал, прилагая большие усилия или с помощью дополнительных рычагов и приспособлений.

8.1.2 Удалите регулировочную шайбу с помощью небольшой отвертки

8.1.3. Определите размер (толщину) регулировочной шайбы, обеспечивающий зазор в соответствии с техническими условиями.
а) Микрометром измерьте толщину снятой регулировочной шайбы.
б) По формуле определите толщину новой регулировочной шайбы, которая обеспечит необходимый тепловой зазор в клапанах:
Для впускных клапанов. N I- (A — 0,20) мм
где N — толщина новой шайбы. Т — толщина снятой (отработавшей) шайбы. А — измеренный зазор в данном клапане
в) Подберите регулировочную шайбу, толщина которой наиболее близко подходит к вычисленному значению

Примечание: регулировочные шайбы имеют 16 размеров (значений толщины) от 2,55 мм до 3,30 мм через 0,05 мм,

8.1.4, Установите новую регулировочную шайбу на толкатель клапана
8.1.5, Установите распределительный вал впускных клапанов
а) Проверните шкив коленчатого вала и установите распределительный вал выпускных клапанов в такое положение, чтобы его установочный штифт был выше среза головки блока цилиндров,

б) Нанесите консистентную смазку на упорные поверхности распределительного вала
в) Совместите шестерню распределительного вала впускных клапанов с шестерней распределительного вала выпускных клапанов, совместив установочные метки обеих шестерен.

Внимание: необходимо отличать уста новочные метки от меток ВМТи не использовать последние в этом случае

г) После этого заведите распределительный вал в постели подшипников, сохраняя зацепление шестерен.

Внимание: такое положение распределительного вала позволяет кулачкам первого и третьего цилиндров равномерно нажать на толкатели соответствующих клапанов.

д) Установите на место четыре крышки подшипников распределительного вала
е) Нанесите тонкий слой моторного масла на резьбы и под головки болтов крепления крышек подшипников распределительного вала
ж) Установите и равномерно затяните 8 болтов крепления крышек подшипников за несколько проходов в указанной последовательности
Момент затяжки. 13 Н м

Читайте также: Угловой клапан из нержавеющей стали

з) Снимите установочный болт
и) Установите крышку 1-го подшипника меткой вперед

Внимание: если крышка 1-го подшипника не встает на место, то с помощью отвертки переместите распределительный вал назад.

к) Нанесите тонкий слой моторного масла на резьбу и под головки болтов крышек подшипников распределительного вала
л) Установите и равномерно затяните 2 болта крышки переднего подшипника за несколько проходов
Момент затяжки. 13 Н м
м) Проверните коленчатый вал и проверьте совмещение меток

8.1 6. Проверьте зазоры в клапанах

8.2. Отрегулируйте тепловые зазоры в выпускных клапанах.

8.2.1. Снимите регулировочные шайбы
а) Поверните коленчатый вал таким образом, чтобы выступ кулачка регулируемого клапана был ориентирован вверх.
б) Расположите выемку толкателя клапана по направлению к передней части автомобиля.

в) Используя приспособление (А), нажмите на толкатель и установите приспособление (В) между кулачковым валом и толкателем После этого снимите приспособление (А).

Внимание: — Введите приспособление (В) под небольшим углом со стороны, обозначенной цифрой «9», как показано на рисунке. При этом выемка должна находиться в положении, показанном на рисунке.

— Приспособление (В) не следует вводить слишком глубоко, чтобы не защемить регулировочную шайбу. Для предотвращения заклинивания вводите приспособление плавно со стороны распределительного вала впускных клапанов, как показано на рисунке
— Профиль кулачка затрудняет установку приспособления (В) под 3-м кулачком со стороны распределительного вала впускных клапанов. Для замены этой регулировочной шайбы приспособление (В) следует установить со стороны выпускных клапанов

г) Удалите регулировочную шайбу небольшой отверткой и магнитным стержнем.

8.2.2. Определите размер (толщину) регулировочной шайбы, обеспечивающий зазор в соответствии с техническими условиями

а) Микрометром измерьте толщину снятой регулировочной шайбы
б) По формуле определите толщину новой регулировочной шайбы, которая обеспечит необходимый тепловой зазор в клапанах:
Для выпускных клапанов. N=T+(A- 0,30) мм, где N — толщина новой шайбы. Т — толщина снятой (отработавшей) шайбы, А — измеренный зазор в данном клапане.

в) Подберите регулировочную шайбу, толщина которой наиболее близко подходит к вычисленному значению.

Примечание: регулировочные шайбы имеют 16 размеров (значений толщины) от 2,55 мм до 3,30 мм с интервалом 0,05 мм,

8.2.3, Установите новую регулировочную шайбу
а) Установите шайбу на толкатель клапана
б) Приспособлением (А) нажмите на толкатель и удалите приспособление (В).

8,2.4. Проверьте тепловой зазор в клапанах

9. Установите крышку головки блока цилиндров
а) Удалите старый герметик.
б) Нанесите слой свежего герметика в места, показанные на рисунке.

в) Установите прокладку под крышку головки блока цилиндров
г) Установите крышку головки блока, закрепив ее 4-мя гайками, установленными на уплотняющие шайбы
Момент затяжки. 6 Н м
10. Подсоедините высоковольтные провода.
11. Подсоедините шланги системы вентиляции картера
12. Подсоедините жгут проводки.

Видео:Гольф 2 1.6 дизель ДИЧ!!! Переделка регулировка клапанов!!Скачать

Зазоры клапанов — регулировка
Силовой агрегат. Двигатель 1.60/1.80. Фольксваген Гольф 2

1. Перед монтажом новой или восстановленной головки двигателя вместе с распределительным валом необходимо отрегулировать зазоры клапанов.

2. Зазоры клапанов можно проверять и при необходимости регулировать во Бремя нормального сезонного осмотра или при вынутой головке двигателя (перед монтажом>.

Регулировочные данные имеют разные величины зазоров для холодного и теплого (температура охлаждающей жидкости выше 35°С) двигателя

Холодный:
Впускной клапан 0,15 мм
Выпускной клапан 0,25 мм

Горячий:
Впускной клапан 0,20 мм
Выпускной клапан 0,30 мм

Холодный:
Впускной клапан 0,10 мм
Выпускной клапан 0,20 мм

Горячий:
Впускной клапан 0,15 мм
Выпускной клапан 0,25 мм

Холодный:
Впускной клапан 0,20 мм
Выпускной клапан 0,40 мм

Горячий:
Впускной клапан 0,20 мм
Выпускной клапан 0,45 мм

3. Установленный двигатель в автомобиле необходимо прогреть до нормальной рабочей температуры, затем выключить и снять крышку клапанов.

Читайте также: Митральный клапан недостаточность гемодинамика

4. Проверить зазор каждого клапана, вращая коленвал так, чтобы выпуклость кулачка проверяемого клапана была установлена наверх, а цилиндрическая поверхность кулачка оказалась со стороны регулировочной пластины. При этой установке клапан полностью закрыт и, вставляя щуп между цилиндрической частью кулачка и регулировочной пластиной толкателя клапана, измеряем зазор в данный момент. Если двигатель полностью собран, он будет вращаться легче, когда вывернем свечи. Не нужно вращать двигатель с помощью шестерни распределительного вала, т.к. это очень напрягает ремень распределения. Чтобы вращать коленвал, можно катать автомобиль с включенной четвертой передачей или поднять коленвал.

Внимание: Не вращайте коленвал при вынутой регулировочной пластине, т.к. распределительный вал может повредить верхнюю грань толкателя.

5. Повторить это измерение поочередно для всех клапанов, а затем сравнить результаты с регулировочными данными.

6. Замерить толщину зазоров в данный момент и высчитать ошибку в отношении зазоров выше.

Допустим, что зазор, измеренный на выпускном клапане №1 равняется 0,15 мм. а должен равняться 0,45 мм Это на 0,3 мм меньше, чем необходимо. Чтобы зазор был нормальный, необходимо заменить регулировочную пластину более тонкой на 0,3 мм Так как разница толщины регулировочных пластин равняется 0,05 мм, нужную пластину можно выбрать из набора, если известна толщина стоящей в настоящий момент пластины. Если головка раньше разбиралась, необходимо знать толщину всех пластинок.

Как известно толщина регулировочной пластины вытравливается на нижней стороне пластины. Если головка не разбиралась, необходимо вынуть пластину, чтобы проверить ее толщину. Для этого применяется специальное оборудование, но эту же операцию можно выполнить с помощью отвертки и плоского ключа соответствующего размера, подходящим для вдавливания толкателя вниз без прижатия регулировочной пластины (это значит нажимаем только на грань толкателя). Кулачок должен быть повернут выпуклостью вверх, чтобы обеспечить как можно больше места для извлечения пластины.

Внимание: Если ключ соскользнет во время извлечения пластины, она может неожиданно выскочить вверх. Во время извлечения пластины поршень в соответствующем цилиндре необходимо вернуть из положения ВМТ, чтобы клапан мог наклониться.

7. Когда известны размеры всех пластин, можно составить таблицу и высчитать толщину необходимых новых регулировочных пластин. Возвращаемся к примеру, когда вынута пластина, обозначенная 3,60, тогда необходима пластина 3,30. Пластины толкателей имеются в наличии 26-ти различных толщин, через каждые 0.05 мм от 3,00 до 4,25 мм.

8. Перед регулировкой зазоров клапанов необходимо запастись комплектом регулировочных пластин.

Если комплекта нет, необходимо приготовиться к двукратному извлечению пластин. Сначала извлекаем пластину для проверки ее толщины, потом вставляем ее обратно, чтобы возможно было провернуть распределительный вал и проверить толщину всех пластин по сравнению с измеренными зазорами соответствующих клапанов. Существует возможность купить набор точно соответствующих пластин для замены старых После замены пластин новыми необходимо несколько раз провернуть коленвал с помощью стартера (чтобы пластины улеглись) и по новой измерить зазор клапанов щупом. Щуп должен входить между цилиндрической частью кулачка и продвигаться с чувствуемым усилием.

9. Размещая пластины, необходимо обращать внимание, чтобы вытравленные обозначения толщины находились снизу.

10. После ремонта головки двигателя зазоры клапанов необходимо проверить на горячем двигателе после 1000 км пробега. В нормальных условиях зазоры клапанов должны проверяться первый раз после срока предварительной притирки, т.е. после 5000 км. Затем проводим регулировку через каждые 30000 км.

11. После регулировки зазоров клапанов вкрутить свечи зажигания и надеть крышку клапанов (двигатель в автомобиле).

12. Последний совет. Заметки с толщинами надетых в данный момент регулировочных пластин толкателей должны сохраняться. Это поможет избежать двойного извлечения пластин во время следующей регулировки.
