1. Отсоедините шланг сапуна, затем снимите кожух воздушного фильтра.

2. Снимите крышку головки цилиндров.

Примечание: При установке крышки головки цилиндров см. п. «Установка».

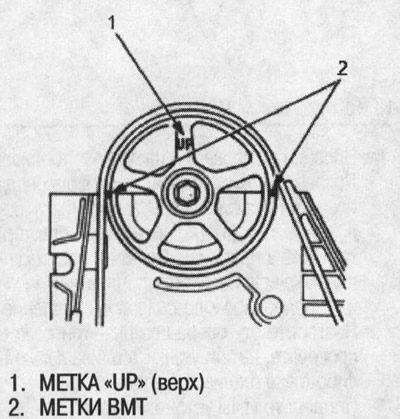

4. Установите поршень цилиндра №1 в ВМТ в такте сжатия. Метка «UP» (верх) на шкиве распределительного вала должна находиться сверху, а метки ВМТ должны совместиться с верхней поверхностью головки цилиндров.

5. Выполните регулировку клапанов на цилиндре №1:

Впуск: 0,20 мм±0,02 мм
Выпуск: 0,25 мм±0,02 мм

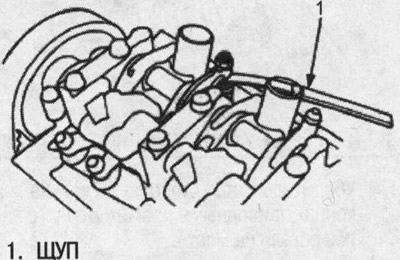

6. Ослабьте контргайку и вращайте регулировочный винт, пока щуп не будет входить и выходить с некоторым сопротивлением.

Примечание: Не перетягивайте контргайки, поскольку коромысла изготовлены из алюминия.

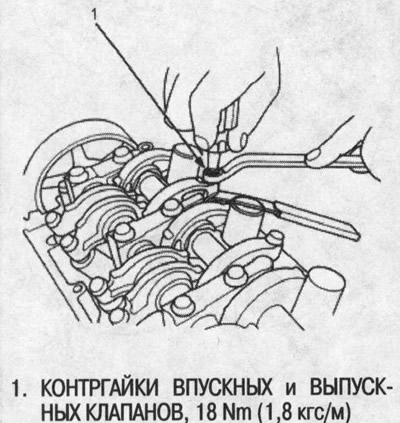

7. Затяните контргайку и снова проверьте зазор. При необходимости повторите регулировку.

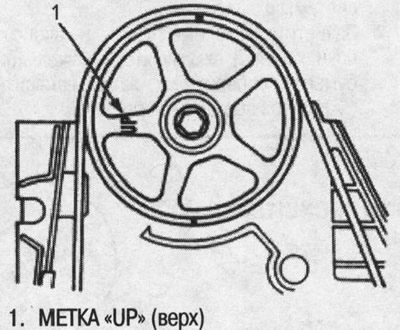

8. Проверните коленчатый вал на 180″ против часовой стрелки (шкив распределительного вала проворачивается на 90°). Метка «UP» (верх) должна находиться со стороны выпуска. Отрегулируйте клапаны на цилиндре №3.

9. Проверните коленчатый вал на 180° против часовой стрелки и подведите поршень цилиндра №4 в ВМТ. Снова покажутся оба выреза ВМТ. Отрегулируйте клапаны на цилиндре №4.

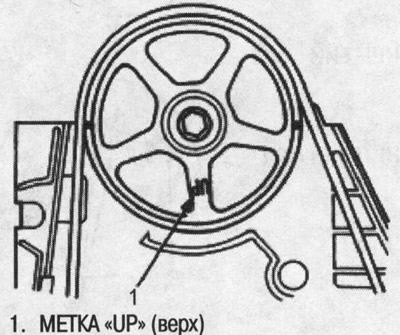

10. Проверните коленчатый вал на 180° против часовой стрелки и подведите поршень цилиндра №2 в ВМТ. Метка «UP» (верх) должна находиться со стороны впуска. Отрегулируйте клапаны на цилиндре №2.

Содержание

Регулировка зазора клапанов HONDA
Honda HR-V 1.6i 4WD VTEC 3дв. внедорожник, 124 л.с, 5МКПП, 2001 – 2003 г.в. — регулировка зазоров в приводе клапанов
Тепловые зазоры для регулировки клапанов в двигателях Honda
ВНИМАНИЕ! Интервалы зазоров указаны в миллиметрах.
🔥 Видео

Видео:Про авто: Регулирование тепловых зазоров HondaСкачать

Регулировка зазора клапанов HONDA

Регулировка зазора клапанов на автомобилях HONDA, с двигателями DOHC и SOHC

Двигатели с одним распределительным валом (SOHC)
Этот вариант подходит для регулировке зазоров клапанов на автомобиль Honda HR-V
ПРИМЕЧАНИЕ: Клапаны должны регулироваться, когда температура головки цилиндров менее 38°С. После регулировки затяните болт шкива коленчатого вала Мкр.=18 Н-м (18,5 кгс-м).
1. Снимите крышку головки цилиндров.
2. Снимите верхнюю крышку.
3. Установите поршень №1 в ВМТ. Отметка «UP» на шкиве распредвала должна быть вверху и отметки ВМТ должны совместится с отметками на задней крышке.

4. Отрегулируйте клапаны на цилиндре №1.
Впускной: 0.18-0,22 мм
Выпускной: 0,23-0,27 мм
5. Ослабьте контргайку и поворачивайте регулировочный винт, пока щуп не будет скользить вперед и назад с небольшим «закусыванием».

ВНИМАНИЕ !
Не затягивайте контргайки очень сильно, так как коромысла выполнены из алюминиевого сплава.

ДВИГАТЕЛИ D1526, D15Z7, D16Y5, D16Y6, D16Y8

6. Затяните контргайку и проверьте зазор еще раз. Повторите регулировку, если необходимо.
7. Поверните коленчатый вал на 180° против часовой стрелки (шкив распредвала поворачивается на 90°). Отметка «UP» -должна быть на стороне выпускных клапанов. Отрегулируйте клапаны на цилиндре №3.

Читайте также: Концевой клапан нормально открытый

8. Поверните распредвал на 180° против часовой стрелки, чтобы приблизить поршень №4 к ВМТ. Обе отметки ВМТ снова видны. Отрегулируйте клапаны на цилиндре №4.

9. Поверните коленчатый вал на 180° против часовой стрелки, чтобы приблизить поршень №2 к ВМТ. Отметка «UP» должна быть на стороне впускных клапанов. Отрегулируйте клапаны на цилиндре №2.

Регулировка зазора клапанов
Двигатели с двумя распределительными валами ( DOHC )
ПРИМЕЧАНИЕ: Клапаны должны регулироваться, когда температура головки цилиндров менее 38°С После регулировки, затяните болт шкива коленчатого вала с моментом 177 Н-м.
1. Снимите крышку головки цилиндров.
2. Установите поршень первого цилиндра в ВМТ. Метка «UP» на шкиве должна быть в верхнем положении, а риски ВМТ на шкиве должны совместится с указателем на задней крышке. Метки ВМТ (белая краска) на шкиве коленчатого вала должна совместится с указателем на нижней крышке ремня ГРМ.

3. Отрегулируйте клапаны цилиндра №1.
Впускной: 0,15-0,19 мм
Выпускной: 0,17-0.21 мм
4. Ослабьте контргайку и поворачивайте регулировочный винт, пока щуп не будет скользить вперед и назад с небольшим «закусыванием».

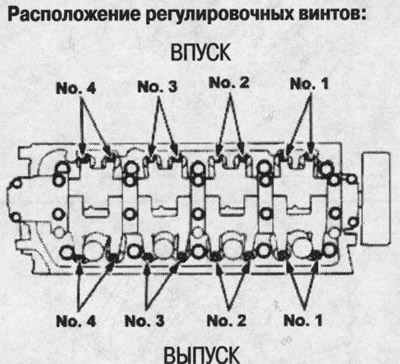

Расположение регулировочного винта:

5. Затяните контргайку и проверьте зазор еще раз. Повторите регулировку, если необходимо.
6. Поверните коленчатый вал на 180° против часовой стрелки (шкив распределительного вала поворачивается на 90°). Отметка «UP» должна быть на стороне выпускных клапанов.

7. Поверните распредвал на 180° против часовой стрелки, чтобы приблизить поршень №4 к TDC. Отметка «UP» должна указывать строго вниз. Отрегулируйте клапаны на цилиндре №4.
8. Поверните коленчатый вал на 180° против часовой стрелки, чтобы приблизить поршень №2 к ВМТ. Метки «UP» должны быть на стороне выпускных клапанов
Отрегулируйте клапаны на цилиндре No2.

АвтоСайт теперь можно читать и в Telegram.

Видео:Регулировка клапанов (тепловых зазоров) Honda HR-VСкачать

Honda HR-V 1.6i 4WD VTEC 3дв. внедорожник, 124 л.с, 5МКПП, 2001 – 2003 г.в. — регулировка зазоров в приводе клапанов

Не отрегулированы зазоры в приводе клапанов двигателя

Для чего нужна регулировка клапанов
У современного автомобиля два клапана на цилиндр (или более). Один из них запускает горючую смесь, а другой выпускает отработавшие газы (они называются впускной и выпускной). А механизм, который приводит в действие эти клапаны и устанавливает порядок их работы, называется газораспределительный или клапанным. После нагрева двигателя, детали расширяются. Следовательно, на холодном моторе между некоторыми его деталями должны быть строго определенные зазоры.

Если клапаны неправильно отрегулированы — это может привести к снижению эффективности работы двигателя и уменьшению ресурса его деталей. Например, при маленьких зазорах клапаны и их седла будут подгорать — снизиться общий ресурс мотора. При больших зазорах, когда клапаны открываются не полностью, мощность двигателя будет заметно падать — услышите отчетливый металлический стук.
Что будет, если будут маленькие зазоры клапанов?
Маленькие зазоры клапанов будут приводить к подгоранию седел клапанов.

Читайте также: Запорный клапан для колодца

Что будет, если будут большие зазоры клапанов

Большие зазоры клапанов будут приводить к неполному открытию клапанов, что будет сказываться на мощности двигателя. Увеличенные зазоры клапанов можно распознать по характерному металлическому стуку. Шумы в двигателе могут сигнализировать о неисправности ГРМ.

Данные тепловых зазоров есть в руководстве по ремонту автомобиля. Они различны для каждого мотора. Заметьте, что для впускного и выпускного клапанов, а иногда и для разных цилиндров зазоры разные.

Периодичность регулировки клапанов, если она предусмотрена конструкцией мотора, указывается в руководстве по эксплуатации автомобиля.

Как происходит регулировка

Для того, чтобы проверить и отрегулировать зазор, двигатель должен быть холодным. Тепловой зазор проверяют плоским щупом определенной толщины. Настройка производится поворотом регулировочных винтов коромысел в требуемую сторону.

Чтобы начать регулировку, установите поршень цилиндра, который собираетесь регулировать, в верхнюю мертвую точку такта сжатия. В этом положении оба клапана данного цилиндра закрыты, а коромысла должны свободно качаться в пределах зазора.

Затем отпускаете контргайку на регулировочном винте или болте. При помощи плоского щупа и регулировочного винта (болта) настройте необходимый зазор, затем затяните контргайку. Будьте внимательны: иногда после затяжки контргайки зазор может измениться, поэтому данную операцию необходимо делать аккуратно. После затяжки снова его проверьте. Зазор станет оптимальным тогда, когда щуп будет проходить в него, преодолевая небольшое усилие. Если он проходит слишком легко или слишком тяжело, отрегулируйте заново.

Потом, поворачивая коленчатый вал на пол-оборота, нужно отрегулировать зазор в клапанах других цилиндров. Здесь необходимо соблюдать порядок работы цилиндров двигателя Вашего автомобиля (например, 1-3-4-2). Коленвал следует поворачивать только по часовой стрелке и только за ручку «кривого стартера» (пусковая рукоятка) или же за болт крепления шкива привода генератора. Можно поворачивать коленвал за вывешенное ведущее колесо, но здесь необходимо соблюдать осторожность.

ПОЧЕМУ НА НЕКОТОРЫХ МОТОРАХ КЛАПАНЫ РЕГУЛИРОВАТЬ НЕ НУЖНО
Неоднократное уточнение о том, что регулировка клапанов должна быть предусмотрена конструкцией мотора, весьма важно: ведь многие двигатели этой процедуры не требуют. Зависит это от того, оснащен ли мотор гидрокомпенсаторами: это устройства, предназначенные для автоматической регулировки теплового зазора. Они работают за счет масла, поступающего в них из двигателя (поэтому, собственно, и называются «гидрокомпенсаторами») и полностью исключают необходимость периодической ручной регулировки клапанов. Сами они, конечно же, тоже не вечны – о необходимости их проверки и замены говорит все тот же цокающий стук, не исчезающий вскоре после запуска, а порой даже после прогрева двигателя. Однако главное, что нужно знать в контексте этого материала – это то, что моторам, оснащенным гидрокомпенсаторами, регулировка клапанов не нужна.

Если в двигателе транспортного средства гидрокомпенсаторов нет, то регулировать клапана необходимо вручную. О том, что пришла пора заняться этим делом, довольно легко узнать по некоторым симптомам. Одним из них является характерное «цокание» клапанов, которое уже было упомянуто выше, а другим — то, что двигатель начинает «троить», в его цилиндрах или существенно падает, или же полностью пропадает компрессия. Как только проявляется хотя бы один из этих симптомов, необходимо проверить размеры промежутков в клапанном механизме.

Читайте также: Выпрессовщик запрессовщик направляющих втулок клапанов чертеж

Видео:Регулировка клапанов Honda CRV 1999 год двс В20ВСкачать

Тепловые зазоры для регулировки клапанов в двигателях Honda

Тепловые зазоры, необходимые для регулировки клапанов в двигателях автомобилей Хонда. Информация представлена по моделям, и по типам двигателей.

Пользуйтесь поиском (ctrl+F на клавиатуре) для быстрого нахождения информации.

Зазоры обозначены следующим образом впуск мин. — впуск макс.; выпуск мин. — выпуск макс. где мин. и макс. соответственно минимальные и максимальные значения зазора. Оптимально выставлять средние значения между минимумом и максимумом.

Регулировка клапанов осуществляется только на холодном двигателе (при температуре +30 градусов на клапанах или ниже). В качестве инструментов для регулировки тепловых зазоров потребуются: отвертка, гаечный ключ, набор щупов.

ВНИМАНИЕ! Интервалы зазоров указаны в миллиметрах.

Accord 1998 J30A1 0,20-0,24; 0,28-0,32

Accord Wagon СЕ-1, СЕ-2 F22B SOHC VTEC 0,24-0,28; 0,28-0,32

Accord EuroR H22A (H23A) 0,15-0,19; 0,17-0,21

Honda Accord CF4 Sir F20B (DOHC) 0,15-0,17; 0,18-0,20

Accord CF4 F20B SOHC: 0,24-0,28; 0,28-0,32.

Accord Euro R CL7 K20A 0,21-0,25; 0,25-0,29

Accord VIII-IX поколений (CL-CU), — см. рекомендации по двигателям K20, K24.

Accord с двигателем R20A — см. рекомендации по двигателям R20A.

HONDA CIVIC

Civic 2001-2006 см. общие рекомендации двигателей D15B, D17A.

Civic 4D (5D) (FD-FK) R18A – 0,18-0,22; 0,23-0,27

R20 — см. рекомендации по двигателям R20A

HONDA DOMANI

HONDA FIT
FIT (Jazz) L13 (15)A – 0,15-0,19; 0,26-0,30

Для автомобилей Honda Odyssey более позднего периода, смотрите рекомендации для двигателей K24.

Общие настройки клапанов по типам двигателей.

Даны средние показатели из официальных мануалов.

B18B, B20B (STEP WGN, S-MX, others) : 0,08-0,12; 0,16-0,20 (пара рычаг-кулачок). 0,13-0,17; 0,26-0,30 (пара рычаг-клапан)

D13B (8 клапанов) 0,18-0,22; 0,25-0,29

D13B (16 клапанов) (Logo, Civic, etc): 0,18-0,22 ; 0,23-0,27

D15A, D16A, D17A (Civic, Integra, Domani, HR-V, etc) : 0,18-0,22; 0,23-0,27

D16A (Civic, Integra, Domani, HR-V, etc) : 0,18-0,23; 0,23-0,28

F18B : 0,24-0,28; 0,28-0,32

F20A4 (Accord CB) : 0,23-0,28; 0,28-0,33

F20Z1 : 0,24-0,28; 0,28-0,32

F20B3: 0,24-0,28; 0,28-0,32

F22B DOHC (два распредвала) 0,07-0,11; 0,15-0,19

F23A VTEC (Accord Wagon, Odyssey) : 0,23–0,28; 0,28–0,33

G20, G25: 0,22-0,27; 0,27-0,32

H22: 0,15-0,19; 0,17-0,21

H23: 0,07-0,13; 0,15-0,19

J25, J30, J32: 0,20-0,24; 0,28-0,32

K20A (Accord, CR-V, Integra, Stream, и другие) : 0,21–0,25; 0,28–0,32

K24A (Accord, CR-V, others) : 0,21–0,25; 0,25–0,29. Внимание! В некоторых случаях тепловые зазоры выпуска могут составлять 0,28-0,32. Рекомендуем при регулировке выпускных клапанов придерживаться значения 0,28-0,29, поскольку оба этих значения соответствует нормальному зазору для разных случаев.

L15A (Mobilio, Spike, etc): 0,15-0,1 9; 0,26-0,30

R20 (Accord, CR-V, etc): 0,18-0,22; 0,23-0,27

ZC (Civic, Integra, Domani, etc): 0,18-0,23; 0,23-0,28
