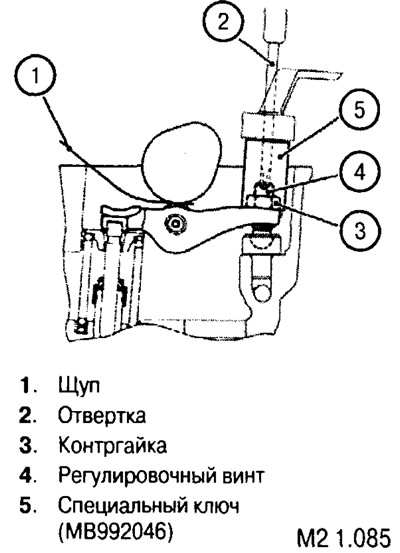

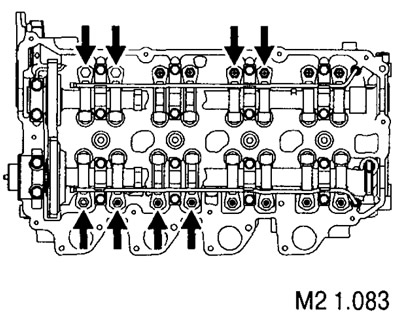

Регулировка зазоров производится на холодном двигателе в два приема. Первое измерение и регулировка зазоров производится при установке поршня первого цилиндра в положении ВМТ начала рабочего хода.

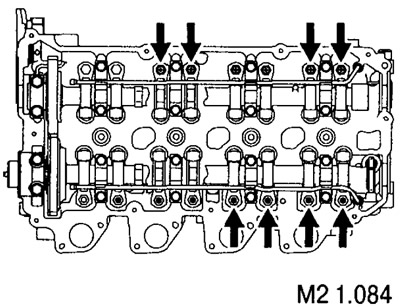

Второе измерение и регулировка зазоров производится при повороте коленчатого вала на 360°, при этом в положении ВМТ начала рабочего хода находится поршень четвертого цилиндра.
Зазор впускных клапанов — 0,09 мм.
Зазор выпускных клапанов — 0,14 мм.
Момент затяжки контровочной гайки — 15±3 Нм.
- Установка клапанной крышки
- Регулировка клапанов 4d56
- Периодичность необходимости регулировки
- Требуемые инструменты
- Перечень инструментов, необходимых для регулировки теплового зазора клапанов
- Процедура регулировки теплового зазора клапанов
- Номинальный тепловой зазор
- Рекомендации по проведению регулировки теплового зазора
- Регулировка клапанов 4d56
- Периодичность необходимости регулировки
- Требуемые инструменты
- Перечень инструментов, необходимых для регулировки теплового зазора клапанов
- Процедура регулировки теплового зазора клапанов
- Номинальный тепловой зазор
- Рекомендации по проведению регулировки теплового зазора
- Регулировка клапанов на л200 дизель
- Периодичность необходимости регулировки
- Регулировка клапанов 4d56
- Периодичность необходимости регулировки
- Требуемые инструменты
- Перечень инструментов, необходимых для регулировки теплового зазора клапанов
- Процедура регулировки теплового зазора клапанов
- Номинальный тепловой зазор
- Перечень инструментов, необходимых для регулировки теплового зазора клапанов
- Личный кабинет Платон: вход по логину и паролю
- Регистрация в личном кабинете
- Процедура регулировки теплового зазора клапанов
- Рекомендации по проведению регулировки теплового зазора
Видео:регулировка клапанов 4D56 митсу L200Скачать
Установка клапанной крышки

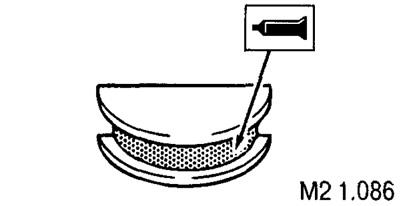

1. Нанесите небольшое количество герметика 3М ATD Part № 8660 или аналогичного качества на заглушку и установите заглушку на место в ГВЦ,

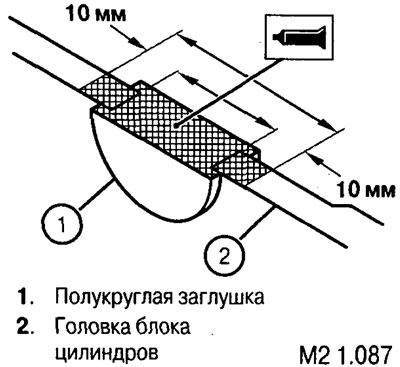

2. Нанесите небольшое количество герметика ЗМ ATD Part №8660 или аналогичного качества на поверхность заглушки и ГВЦ, как показано на рисунке.
3. Установите прокладку, клапанную крышку и винты крепления.
4. Затяните винты моментом 3,0±1,0 Нм в порядке, указанном на рисунке.
5. Повторно в том же порядке затяните все винты моментом 10±2 Нм.
Видео:Регулировка зазоров клапанов Mitsubishi L200Скачать
Регулировка клапанов 4d56
В процессе эксплуатации двигателей Mitsubishi 4d56 происходит увеличение либо уменьшение теплового зазора клапанов. Это ведет к ухудшению характеристик силовой установки и чрезмерному износу некоторых ее узлов. Для предотвращения существенного отклонения теплового зазора клапанов требуется периодически контролировать его величину и в случае необходимости производить регулировку. Своевременное проведение данной операции позволит продлить срок эксплуатации силовой установки до капитального ремонта.
Видео:Регулировка клапанов 4D56 Паджеро СпортСкачать
Периодичность необходимости регулировки
Официальные дилеры рекомендуют производить контроль теплового зазора клапанов при достижении пробега в 90 тыс. км или по истечении 72 месяцев в зависимости от того, что наступит раньше. Согласно отзывам автовладельцев регулировка силовому агрегату потребуется при пробеге более 50 тыс. км. Ориентироваться следует не только на показания одометра. Провести контроль теплового зазора может потребоваться в более короткий срок при возникновении нижеперечисленных симптомов:
- характерный стук клапанов, исходящий из подкапотного пространства;
- снижении компрессии;
- повышение расхода топлива;
- ухудшение динамических характеристик автомобиля;
- чрезмерный расход масла;
- хлопки в глушитель;
- посторонние звуки во впускном тракте.
Регулировка теплового зазора клапанов требуется если производились ремонт или замена любого элемента газораспределительного механизма. Также, выполняя ремонт в головке блока цилиндров, необходимо производить визуальный осмотр клапанов. Это позволит своевременно выявить неправильную регулировку. При возможности рекомендуется сократить интервал контроля теплового зазора.
Видео:Регулировка клапанов 4D56Скачать
Требуемые инструменты
Для того, чтобы выполнить контроль и регулировку теплового зазора потребуется демонтаж клапанной крышки. Ее обратная установка требует наличия герметика. Помимо этого потребуется перечень инструментов, приведенных в таблице ниже.
Видео:Регулировка клапанов 2.5 D (4D56, 8 клапанов) на Mitsubishi L300 (для Pajero, Delica...)Скачать
Перечень инструментов, необходимых для регулировки теплового зазора клапанов
| Наименование | Примечание |
|---|---|
| Щупы | 0,09; 0,15; 0,2; 0,25. |
| Ключи | «на 8», «на 10», «на 12» и «на 14» |
| Динамометрический ключ | с диапазоном от 12 до 20 Нм |
Во время регулировки теплового зазора рекомендуется замена прокладки клапанной крышки. Это позволит избежать «потения» силовой установки. Как правило резина старой прокладки теряет свои свойства и становится хрупкой и задубевшей. Только лишь в случае если клапанная крышка недавно снималась, допускается повторная установка старой прокладки.
Видео:Как регулировать клапана гбц на моторе 4D56Скачать
Процедура регулировки теплового зазора клапанов
Для того, чтобы регулировка клапанов прошла успешно необходимо придерживаться нижеприведенной инструкции. Выполнение контроля тепловых зазоров возможно как на холодном, так и на горячем моторе. Главным отличием, в таком случае, будет различная толщина щупов. Для предотвращения травматизма все операции рекомендуется проводить на холодной силовой установке.
- Снять впускной коллектор.
- Демонтировать трубки топливной магистрали высокого давления.
- Снять верхнюю крышку ремня привода газораспределительного механизма.
- Открутить болт крепления задней крышки ремня ГРМ. Он располагается за шкивом.
- Снять клапанную крышку. Последовательность, с которой следует откручивать болты, отображена на рисунке ниже.
Совместить метку шкива распределительного вала с установочной меткой, расположенной на задней крышке ремня привода газораспределительного механизма. Поршень первого цилиндра должен быть установлен в положение ВМТ.
Видео:Регулировка клапанов L200 new 4d56, 2.5, 136hpСкачать
Номинальный тепловой зазор
| Клапан | Температура мотора в момент контроля | Необходимый для контроля щуп |
|---|---|---|
| Впускной | Холодный | — по мануалу — 0,09 — рекомендации автовладельцев — 0,15 |
| Впускной | Горячий | 0,25 |
| Выпускной | на холодную | — по мануалу — 0,14 — рекомендации автовладельцев — 0,2 |
| Выпускной | на горячую | 0,25 |
Видео:4д56 регулеровка клапанов проще некудаСкачать
Рекомендации по проведению регулировки теплового зазора
В процессе демонтажа трубок высокого давления из них может потечь топливо. Это может привести к загрязнению элементов подкапотного пространства, а также стать причиной возгорания. Для предотвращения этого необходимо воспользоваться ветошью. Места куда протекло горючее также следует вытереть. Для выставления установочных меток и расположения поршня в положение ВМТ необходимо вращать коленвал. Проворачивать двигатель разрешается только по часовой стрелке. В противном случае возможно повреждение узлов силового агрегата. Связано это с тем, что в процессе работы двигателя коленчатый вал не вращается против часовой стрелки. Источник
Видео:Регулировка зазора клапанов двигателя Mitsubishi L200Скачать
Регулировка клапанов 4d56
В процессе эксплуатации двигателей Mitsubishi 4d56 происходит увеличение либо уменьшение теплового зазора клапанов. Это ведет к ухудшению характеристик силовой установки и чрезмерному износу некоторых ее узлов. Для предотвращения существенного отклонения теплового зазора клапанов требуется периодически контролировать его величину и в случае необходимости производить регулировку. Своевременное проведение данной операции позволит продлить срок эксплуатации силовой установки до капитального ремонта.
Видео:РЕГУЛИРОВКА КЛАПАНОВ МИЦУБИСИ Л200Скачать
Периодичность необходимости регулировки
- характерный стук клапанов, исходящий из подкапотного пространства;
- снижении компрессии;
- повышение расхода топлива;
- ухудшение динамических характеристик автомобиля;
- чрезмерный расход масла;
- хлопки в глушитель;
- посторонние звуки во впускном тракте.
Регулировка теплового зазора клапанов требуется если производились ремонт или замена любого элемента газораспределительного механизма. Также, выполняя ремонт в головке блока цилиндров, необходимо производить визуальный осмотр клапанов. Это позволит своевременно выявить неправильную регулировку. При возможности рекомендуется сократить интервал контроля теплового зазора.
Видео:4D56 2.5D РЕГУЛИРОВКА КЛАПАНОВ И ЗАМЕНА РАСПЫЛИТЕЛЕЙ #viktorgarage #mitsubishi#4D56Скачать
Требуемые инструменты
Для того, чтобы выполнить контроль и регулировку теплового зазора потребуется демонтаж клапанной крышки. Ее обратная установка требует наличия герметика. Помимо этого потребуется перечень инструментов, приведенных в таблице ниже.
Видео:ПОДРОБНАЯ регулировка клапанов Mitsubishi Pajero sport QX #автосервис #авторемонт #ключна17Скачать
Перечень инструментов, необходимых для регулировки теплового зазора клапанов
| Наименование | Примечание |
|---|---|
| Щупы | 0,09; 0,15; 0,2; 0,25. |
| Ключи | «на 8», «на 10», «на 12» и «на 14» |
| Динамометрический ключ | с диапазоном от 12 до 20 Нм |
Во время регулировки теплового зазора рекомендуется замена прокладки клапанной крышки. Это позволит избежать «потения» силовой установки. Как правило резина старой прокладки теряет свои свойства и становится хрупкой и задубевшей. Только лишь в случае если клапанная крышка недавно снималась, допускается повторная установка старой прокладки.
Видео:Регулировка клапанов Митсубиси паджеро спорт 2. Mitsubishi Pajero Sport 2Скачать
Процедура регулировки теплового зазора клапанов
Для того, чтобы регулировка клапанов прошла успешно необходимо придерживаться нижеприведенной инструкции. Выполнение контроля тепловых зазоров возможно как на холодном, так и на горячем моторе. Главным отличием, в таком случае, будет различная толщина щупов. Для предотвращения травматизма все операции рекомендуется проводить на холодной силовой установке.
- Снять впускной коллектор.
- Демонтировать трубки топливной магистрали высокого давления.
- Снять верхнюю крышку ремня привода газораспределительного механизма.
- Открутить болт крепления задней крышки ремня ГРМ. Он располагается за шкивом.
- Снять клапанную крышку. Последовательность, с которой следует откручивать болты, отображена на рисунке ниже.
Совместить метку шкива распределительного вала с установочной меткой, расположенной на задней крышке ремня привода газораспределительного механизма. Поршень первого цилиндра должен быть установлен в положение ВМТ.
Видео:Регулировка клапанов Мицубиси L200 Двигатель 4D56.Скачать
Номинальный тепловой зазор
| Клапан | Температура мотора в момент контроля | Необходимый для контроля щуп |
|---|---|---|
| Впускной | Холодный | — по мануалу — 0,09 — рекомендации автовладельцев — 0,15 |
| Впускной | Горячий | 0,25 |
| Выпускной | на холодную | — по мануалу — 0,14 — рекомендации автовладельцев — 0,2 |
| Выпускной | на горячую | 0,25 |
Видео:регулировка клапанов на Портере 1Скачать
Рекомендации по проведению регулировки теплового зазора
В процессе демонтажа трубок высокого давления из них может потечь топливо. Это может привести к загрязнению элементов подкапотного пространства, а также стать причиной возгорания. Для предотвращения этого необходимо воспользоваться ветошью. Места куда протекло горючее также следует вытереть. Для выставления установочных меток и расположения поршня в положение ВМТ необходимо вращать коленвал. Проворачивать двигатель разрешается только по часовой стрелке. В противном случае возможно повреждение узлов силового агрегата. Связано это с тем, что в процессе работы двигателя коленчатый вал не вращается против часовой стрелки. Источник
Видео:Паджеро спорт 2. Регулировка зазоров клапанов. Разбираем.Скачать
Регулировка клапанов на л200 дизель
В процессе эксплуатации двигателей Mitsubishi 4d56 происходит увеличение либо уменьшение теплового зазора клапанов. Это ведет к ухудшению характеристик силовой установки и чрезмерному износу некоторых ее узлов. Для предотвращения существенного отклонения теплового зазора клапанов требуется периодически контролировать его величину и в случае необходимости производить регулировку. Своевременное проведение данной операции позволит продлить срок эксплуатации силовой установки до капитального ремонта.
Видео:НИКОГДА НЕ РЕГУЛИРУЕТЕ КЛАПАНА ?Скачать
Периодичность необходимости регулировки
- характерный стук клапанов, исходящий из подкапотного пространства;
- снижении компрессии;
- повышение расхода топлива;
- ухудшение динамических характеристик автомобиля;
- чрезмерный расход масла;
- хлопки в глушитель;
- посторонние звуки во впускном тракте.
Регулировка теплового зазора клапанов требуется если производились ремонт или замена любого элемента газораспределительного механизма. Также, выполняя ремонт в головке блока цилиндров, необходимо производить визуальный осмотр клапанов. Это позволит своевременно выявить неправильную регулировку. При возможности рекомендуется сократить интервал контроля теплового зазора.
Видео:Регулировка клапанов.Скачать
Регулировка клапанов 4d56
В процессе эксплуатации двигателей Mitsubishi 4d56 происходит увеличение либо уменьшение теплового зазора клапанов. Это ведет к ухудшению характеристик силовой установки и чрезмерному износу некоторых ее узлов. Для предотвращения существенного отклонения теплового зазора клапанов требуется периодически контролировать его величину и в случае необходимости производить регулировку. Своевременное проведение данной операции позволит продлить срок эксплуатации силовой установки до капитального ремонта.
Периодичность необходимости регулировки
Официальные дилеры рекомендуют производить контроль теплового зазора клапанов при достижении пробега в 90 тыс. км или по истечении 72 месяцев в зависимости от того, что наступит раньше. Согласно отзывам автовладельцев регулировка силовому агрегату потребуется при пробеге более 50 тыс. км. Ориентироваться следует не только на показания одометра. Провести контроль теплового зазора может потребоваться в более короткий срок при возникновении нижеперечисленных симптомов:
- характерный стук клапанов, исходящий из подкапотного пространства;
- снижении компрессии;
- повышение расхода топлива;
- ухудшение динамических характеристик автомобиля;
- чрезмерный расход масла;
- хлопки в глушитель;
- посторонние звуки во впускном тракте.
Регулировка теплового зазора клапанов требуется если производились ремонт или замена любого элемента газораспределительного механизма. Также, выполняя ремонт в головке блока цилиндров, необходимо производить визуальный осмотр клапанов. Это позволит своевременно выявить неправильную регулировку. При возможности рекомендуется сократить интервал контроля теплового зазора.
Требуемые инструменты
Для того, чтобы выполнить контроль и регулировку теплового зазора потребуется демонтаж клапанной крышки. Ее обратная установка требует наличия герметика. Помимо этого потребуется перечень инструментов, приведенных в таблице ниже.
Перечень инструментов, необходимых для регулировки теплового зазора клапанов
| Щупы | 0,09; 0,15; 0,2; 0,25. |
| Ключи | «на 8», «на 10», «на 12» и «на 14» |
| Динамометрический ключ | с диапазоном от 12 до 20 Нм |
Во время регулировки теплового зазора рекомендуется замена прокладки клапанной крышки. Это позволит избежать «потения» силовой установки. Как правило резина старой прокладки теряет свои свойства и становится хрупкой и задубевшей. Только лишь в случае если клапанная крышка недавно снималась, допускается повторная установка старой прокладки.
Процедура регулировки теплового зазора клапанов
Для того, чтобы регулировка клапанов прошла успешно необходимо придерживаться нижеприведенной инструкции. Выполнение контроля тепловых зазоров возможно как на холодном, так и на горячем моторе. Главным отличием, в таком случае, будет различная толщина щупов. Для предотвращения травматизма все операции рекомендуется проводить на холодной силовой установке.
- Снять впускной коллектор.
- Демонтировать трубки топливной магистрали высокого давления.
- Снять верхнюю крышку ремня привода газораспределительного механизма.
- Открутить болт крепления задней крышки ремня ГРМ. Он располагается за шкивом.
- Снять клапанную крышку. Последовательность, с которой следует откручивать болты, отображена на рисунке ниже.
Номинальный тепловой зазор
Видео:Регулировка клапанов 2.4 мицубисиСкачать
Перечень инструментов, необходимых для регулировки теплового зазора клапанов
| Наименование | Примечание |
| Щупы | 0,09; 0,15; 0,2; 0,25. |
| Ключи | «на 8», «на 10», «на 12» и «на 14» |
| Динамометрический ключ | с диапазоном от 12 до 20 Нм |
Во время регулировки теплового зазора рекомендуется замена прокладки клапанной крышки. Это позволит избежать «потения» силовой установки. Как правило резина старой прокладки теряет свои свойства и становится хрупкой и задубевшей. Только лишь в случае если клапанная крышка недавно снималась, допускается повторная установка старой прокладки.
Видео:Митсубиси Л200. Диагностика по 43 пунктам. Регулировка зазора клапанов двигателяСкачать
Личный кабинет Платон: вход по логину и паролю
«Платон» (сокр. от «плата за тонны») – система взимания компенсации за передвижение грузовых автомобилей по федеральным трассам. Мера является обязательной и применяется относительно большегрузов вместимостью от 12 тонн. Говоря простым языком, водители грузовиков должны платить деньги в казну за то что они портят дороги, эти денежные средства идут на ремонт этих дорог. Чтобы было удобно, владельцам большегрузов необходим личный кабинет Платон. Как его получить и для чего он нужен мы подробно объясним в этой статье ниже.
Регистрация в личном кабинете
Для прохождения регистрации пользователю понадобятся действующие номер телефона и электронная почта. Чтобы начать процедуру, необходимо кликнуть значок «Зарегистрироваться» на странице lk.platon.ru
Процедура регулировки теплового зазора клапанов
Для того, чтобы регулировка клапанов прошла успешно необходимо придерживаться нижеприведенной инструкции. Выполнение контроля тепловых зазоров возможно как на холодном, так и на горячем моторе. Главным отличием, в таком случае, будет различная толщина щупов. Для предотвращения травматизма все операции рекомендуется проводить на холодной силовой установке.
- Снять впускной коллектор.
- Демонтировать трубки топливной магистрали высокого давления.
- Снять верхнюю крышку ремня привода газораспределительного механизма.
- Открутить болт крепления задней крышки ремня ГРМ. Он располагается за шкивом.
- Снять клапанную крышку. Последовательность, с которой следует откручивать болты, отображена на рисунке ниже.
Рекомендации по проведению регулировки теплового зазора
В процессе демонтажа трубок высокого давления из них может потечь топливо. Это может привести к загрязнению элементов подкапотного пространства, а также стать причиной возгорания. Для предотвращения этого необходимо воспользоваться ветошью. Места куда протекло горючее также следует вытереть. Для выставления установочных меток и расположения поршня в положение ВМТ необходимо вращать коленвал. Проворачивать двигатель разрешается только по часовой стрелке. В противном случае возможно повреждение узлов силового агрегата. Связано это с тем, что в процессе работы двигателя коленчатый вал не вращается против часовой стрелки. Источник
