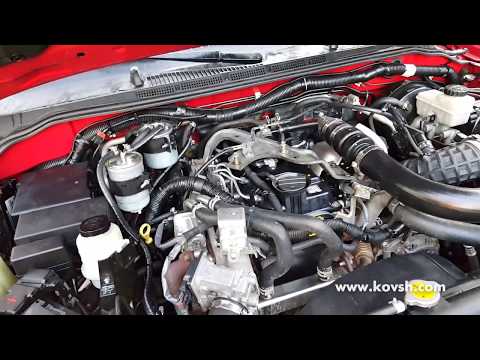

Видео:Регулировка зазоров клапанов Ниссан навараСкачать

Nissan Navara Double Cab 2.5 dCi 4дв. пикап, 174 л.с, 5АКПП, 2005 – 2010 г.в. — регулировка зазоров в приводе клапанов

Не отрегулированы зазоры в приводе клапанов двигателя

Для чего нужна регулировка клапанов
У современного автомобиля два клапана на цилиндр (или более). Один из них запускает горючую смесь, а другой выпускает отработавшие газы (они называются впускной и выпускной). А механизм, который приводит в действие эти клапаны и устанавливает порядок их работы, называется газораспределительный или клапанным. После нагрева двигателя, детали расширяются. Следовательно, на холодном моторе между некоторыми его деталями должны быть строго определенные зазоры.

Если клапаны неправильно отрегулированы — это может привести к снижению эффективности работы двигателя и уменьшению ресурса его деталей. Например, при маленьких зазорах клапаны и их седла будут подгорать — снизиться общий ресурс мотора. При больших зазорах, когда клапаны открываются не полностью, мощность двигателя будет заметно падать — услышите отчетливый металлический стук.
Что будет, если будут маленькие зазоры клапанов?
Маленькие зазоры клапанов будут приводить к подгоранию седел клапанов.

Что будет, если будут большие зазоры клапанов

Большие зазоры клапанов будут приводить к неполному открытию клапанов, что будет сказываться на мощности двигателя. Увеличенные зазоры клапанов можно распознать по характерному металлическому стуку. Шумы в двигателе могут сигнализировать о неисправности ГРМ.

Данные тепловых зазоров есть в руководстве по ремонту автомобиля. Они различны для каждого мотора. Заметьте, что для впускного и выпускного клапанов, а иногда и для разных цилиндров зазоры разные.

Периодичность регулировки клапанов, если она предусмотрена конструкцией мотора, указывается в руководстве по эксплуатации автомобиля.

Как происходит регулировка

Для того, чтобы проверить и отрегулировать зазор, двигатель должен быть холодным. Тепловой зазор проверяют плоским щупом определенной толщины. Настройка производится поворотом регулировочных винтов коромысел в требуемую сторону.

Чтобы начать регулировку, установите поршень цилиндра, который собираетесь регулировать, в верхнюю мертвую точку такта сжатия. В этом положении оба клапана данного цилиндра закрыты, а коромысла должны свободно качаться в пределах зазора.

Затем отпускаете контргайку на регулировочном винте или болте. При помощи плоского щупа и регулировочного винта (болта) настройте необходимый зазор, затем затяните контргайку. Будьте внимательны: иногда после затяжки контргайки зазор может измениться, поэтому данную операцию необходимо делать аккуратно. После затяжки снова его проверьте. Зазор станет оптимальным тогда, когда щуп будет проходить в него, преодолевая небольшое усилие. Если он проходит слишком легко или слишком тяжело, отрегулируйте заново.

Потом, поворачивая коленчатый вал на пол-оборота, нужно отрегулировать зазор в клапанах других цилиндров. Здесь необходимо соблюдать порядок работы цилиндров двигателя Вашего автомобиля (например, 1-3-4-2). Коленвал следует поворачивать только по часовой стрелке и только за ручку «кривого стартера» (пусковая рукоятка) или же за болт крепления шкива привода генератора. Можно поворачивать коленвал за вывешенное ведущее колесо, но здесь необходимо соблюдать осторожность.

ПОЧЕМУ НА НЕКОТОРЫХ МОТОРАХ КЛАПАНЫ РЕГУЛИРОВАТЬ НЕ НУЖНО
Неоднократное уточнение о том, что регулировка клапанов должна быть предусмотрена конструкцией мотора, весьма важно: ведь многие двигатели этой процедуры не требуют. Зависит это от того, оснащен ли мотор гидрокомпенсаторами: это устройства, предназначенные для автоматической регулировки теплового зазора. Они работают за счет масла, поступающего в них из двигателя (поэтому, собственно, и называются «гидрокомпенсаторами») и полностью исключают необходимость периодической ручной регулировки клапанов. Сами они, конечно же, тоже не вечны – о необходимости их проверки и замены говорит все тот же цокающий стук, не исчезающий вскоре после запуска, а порой даже после прогрева двигателя. Однако главное, что нужно знать в контексте этого материала – это то, что моторам, оснащенным гидрокомпенсаторами, регулировка клапанов не нужна.

Если в двигателе транспортного средства гидрокомпенсаторов нет, то регулировать клапана необходимо вручную. О том, что пришла пора заняться этим делом, довольно легко узнать по некоторым симптомам. Одним из них является характерное «цокание» клапанов, которое уже было упомянуто выше, а другим — то, что двигатель начинает «троить», в его цилиндрах или существенно падает, или же полностью пропадает компрессия. Как только проявляется хотя бы один из этих симптомов, необходимо проверить размеры промежутков в клапанном механизме.

Видео:безполезная робота регулировка клапанов шайбами NISSAN PAHFINDER D 40Скачать

Nissan Navara Double Cab 2.5 TDi 4дв. пикап, 190 л.с, 5АКПП, 2010 – 2015 г.в. — регулировка зазоров в приводе клапанов

Не отрегулированы зазоры в приводе клапанов двигателя

Для чего нужна регулировка клапанов
У современного автомобиля два клапана на цилиндр (или более). Один из них запускает горючую смесь, а другой выпускает отработавшие газы (они называются впускной и выпускной). А механизм, который приводит в действие эти клапаны и устанавливает порядок их работы, называется газораспределительный или клапанным. После нагрева двигателя, детали расширяются. Следовательно, на холодном моторе между некоторыми его деталями должны быть строго определенные зазоры.

Если клапаны неправильно отрегулированы — это может привести к снижению эффективности работы двигателя и уменьшению ресурса его деталей. Например, при маленьких зазорах клапаны и их седла будут подгорать — снизиться общий ресурс мотора. При больших зазорах, когда клапаны открываются не полностью, мощность двигателя будет заметно падать — услышите отчетливый металлический стук.
Что будет, если будут маленькие зазоры клапанов?
Маленькие зазоры клапанов будут приводить к подгоранию седел клапанов.

Что будет, если будут большие зазоры клапанов

Большие зазоры клапанов будут приводить к неполному открытию клапанов, что будет сказываться на мощности двигателя. Увеличенные зазоры клапанов можно распознать по характерному металлическому стуку. Шумы в двигателе могут сигнализировать о неисправности ГРМ.

Данные тепловых зазоров есть в руководстве по ремонту автомобиля. Они различны для каждого мотора. Заметьте, что для впускного и выпускного клапанов, а иногда и для разных цилиндров зазоры разные.

Периодичность регулировки клапанов, если она предусмотрена конструкцией мотора, указывается в руководстве по эксплуатации автомобиля.

Как происходит регулировка

Для того, чтобы проверить и отрегулировать зазор, двигатель должен быть холодным. Тепловой зазор проверяют плоским щупом определенной толщины. Настройка производится поворотом регулировочных винтов коромысел в требуемую сторону.

Чтобы начать регулировку, установите поршень цилиндра, который собираетесь регулировать, в верхнюю мертвую точку такта сжатия. В этом положении оба клапана данного цилиндра закрыты, а коромысла должны свободно качаться в пределах зазора.

Затем отпускаете контргайку на регулировочном винте или болте. При помощи плоского щупа и регулировочного винта (болта) настройте необходимый зазор, затем затяните контргайку. Будьте внимательны: иногда после затяжки контргайки зазор может измениться, поэтому данную операцию необходимо делать аккуратно. После затяжки снова его проверьте. Зазор станет оптимальным тогда, когда щуп будет проходить в него, преодолевая небольшое усилие. Если он проходит слишком легко или слишком тяжело, отрегулируйте заново.

Потом, поворачивая коленчатый вал на пол-оборота, нужно отрегулировать зазор в клапанах других цилиндров. Здесь необходимо соблюдать порядок работы цилиндров двигателя Вашего автомобиля (например, 1-3-4-2). Коленвал следует поворачивать только по часовой стрелке и только за ручку «кривого стартера» (пусковая рукоятка) или же за болт крепления шкива привода генератора. Можно поворачивать коленвал за вывешенное ведущее колесо, но здесь необходимо соблюдать осторожность.

ПОЧЕМУ НА НЕКОТОРЫХ МОТОРАХ КЛАПАНЫ РЕГУЛИРОВАТЬ НЕ НУЖНО
Неоднократное уточнение о том, что регулировка клапанов должна быть предусмотрена конструкцией мотора, весьма важно: ведь многие двигатели этой процедуры не требуют. Зависит это от того, оснащен ли мотор гидрокомпенсаторами: это устройства, предназначенные для автоматической регулировки теплового зазора. Они работают за счет масла, поступающего в них из двигателя (поэтому, собственно, и называются «гидрокомпенсаторами») и полностью исключают необходимость периодической ручной регулировки клапанов. Сами они, конечно же, тоже не вечны – о необходимости их проверки и замены говорит все тот же цокающий стук, не исчезающий вскоре после запуска, а порой даже после прогрева двигателя. Однако главное, что нужно знать в контексте этого материала – это то, что моторам, оснащенным гидрокомпенсаторами, регулировка клапанов не нужна.

Если в двигателе транспортного средства гидрокомпенсаторов нет, то регулировать клапана необходимо вручную. О том, что пришла пора заняться этим делом, довольно легко узнать по некоторым симптомам. Одним из них является характерное «цокание» клапанов, которое уже было упомянуто выше, а другим — то, что двигатель начинает «троить», в его цилиндрах или существенно падает, или же полностью пропадает компрессия. Как только проявляется хотя бы один из этих симптомов, необходимо проверить размеры промежутков в клапанном механизме.

Видео:Регулировка клапанов подпил шлифовка подгон стаканчика толкателя Adjusting the valves for the pusherСкачать

Регулировка клапанных зазоров

• Снимите регулировочную шайбу того клапана, у которого зазор не соответствует норме.

1. Тщательно вытрите тряпкой масло вокруг регулировочной шайбы.

2. Проверните коленвал по часовой стрелке, чтобы выступ кулачка в месте снимаемой регулировочной шайбы был направлен вверх.

3. Поверните толкатель клапана с регулировочной шайбой в сторону снятия.

• С помощью тонкой отвертки разверните толкатель пазом в сторону стрелки (QG13, QG15DE, QG15DE (L/B)).

• С помощью тонкой отвертки разверните регулировочную шайбу отверстием в сторону снятия (QG18DD).

Направление снятия регулировочной шайбы зависит от формы деталей, окружающих ее.

4. Зажмите клещами (специнструмент) распредвал, поверните клещи в направлении стрелки, используя распредвал в качестве точки опоры, и

надавите на регулировочную шайбу вниз, сжимая клапанную пружину.

• Не повредите распредвал и головку цилиндров.

• Не повредите детали, расположенные вокруг толкателя клапана (будьте особенно осторожны при работе на двигателе QG18DD, т.к. он изготовлен из алюминиевого сплава).

5, В сжатом состоянии клапанной пружины зафиксируйте толкатель клапана с помощью фиксатора (специнструмент), установив его конец по кромке толкателя клапана. Снимите клещи (специнструмент).

Снимайте клещи медленно, поскольку фиксатор толкателя может удариться о шейку распредвала и поцарапать ее.

6. Приподнимите регулировочную шайбу над толкателем клапана.

• Вставьте тонкую отвертку в паз толкателя и приподнимите шайбу (QG13.15, 18DE, QG15, 18DE(L/B)).

• Подайте струю сжатого воздуха в круглое отверстие на регулировочной шайбе так, чтобы шайба приподнялась над толкателем (QG18DD).

Чтобы не во время работ масло не попало в глаза, предварительно протрите тряпкой рабочий участок, а при необходимости наденьте защитные очки.

• Передняя шайба цилиндра №1 снимается во внешнюю сторону головки цилиндров (QG18DD).

7. Снимите регулировочную шайбу с помощью магнитного пальца.

8. С помощью микрометра измерите толщину регулировочной шайбы (t,) в зоне контакта с кулачком.

9. Подберите необходимую толщину шайбы по следующей формуле. Формула для расчета толщины шайбы (мм): t=t1+(Cl-C£,)

t: толщина регулировочной шайбы

t,: толщина снятой регулировочной шайбы

С,: измеренный клапанный зазор

С2: стандартный клапанный зазор На прогретом двигателе:

Впуск: 0,37 мм Выпуск: 0,40 мм

Стандартные клапанные зазоры на холодном двигателе:

Впуск: 0,30 мм Выпуск: 0,35 мм

• Подберите новую регулировочную шайбу требуемой толщины по маркировке на ее обратной стороне.

Толщина имеющихся регулировочных шайб, мм

QG13,15,18DE, QG15,18DE(L/B): 2,00 — 2,98 (с интервалом 0,02 мм) 50 шт. QG18DD: 2,00-2,20 (с интервалом 0,02 мм) 11 шт.

2,21 -2,66 (с интервалом 0,01 мм) 46 шт. 2,68-2,98 (с интервалом 0,02 мм) 16 шт.

10. Установите выбранную регулировочную шайбу на толкатель клапана.

Укладывайте шайбу маркировкой к толкателю.

11. С помощью клещей (специнструмент) сожмите клапанную пружину и снимите фиксатор (специнструмент).

12. Проверните коленвал на 2-3 оборота.

13. Убедитесь, что клапанные зазоры в пределах нормы.

Смотрите также:

— Клапанные зазоры. Регулировка Регулируйте клапанные зазоры на холодном неработающем двигателе. 1. Поверните коленвал так, чтобы распредвал встал вверх выступом того кулачка, клапан которого…
— Проверка распредвалов Биение распредвала Установите распредвал на плоской поверхности на две призмы шейками №2 и №5. Внимание: Не ставьте призму под шейку…
— Установка распредвалов 1. Установите толкатели клапанов и регулировочные шайбы. • Устанавливайте каждую деталь на прежнее место. • Устанавливайте регулировочные шайбы маркировкой вниз…
— Проверка головки цилиндров.… Коробление головки цилиндров (1) Удалите с поверхности масло, остатки прокладки, герметик, нагар и пр. Внимание: Следите за тем, чтобы посторонние…
— Снятие, установка, разборка… QG13DE, QG15DE, QG15DE (L/B) QG18DE, QG18DE (L/B) Снятие и установка Подготовительные работы • Сбросьте давление топлива, снимите защиту двигателя со…

Видео:Коротко о регулировке клапанов на TD27, TD27T , Terrano 1, Terrano 2Скачать

Регулировка клапанов ниссан навара

Видео:Зазоры клапанов на TD27ETI Ожидание и реальностьСкачать

Проверка и регулировка зазоров клапанов

Для выполнения данной процедуры потребуется специальный инструмент, — спрашивайте в магазинах автомобильных аксессуаров.

1. Отсоедините отрицательный провод от батареи.

Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!

Читайте также: Пролапс митрального клапана годен или нет

2. Снимите крышку головки цилиндров (см. Раздел Снятие и установка крышек головок цилиндров).

3. На моделях с РКПП взведите стояночный тормоз и выберите нейтральную передачу.

4. Выверните свечи зажигания (см. Главу Настройки и текущее обслуживание).

5. Приведите поршень первого цилиндра в положение ВМТ конца такта сжатия, — проследите за правильностью совмещения установочных меток (см. Раздел Приведение поршня первого цилиндра в положение верхней мертвой точки (ВМТ)).

6. Измерьте зазоры соответствующих клапанов. Запишите результаты измерений и сравните их с требованиями Спецификаций. Пометьте клапаны, зазоры которых выходят за пределы допустимого диапазона.

7. Проверните коленчатый вал в нормальном направлении (по часовой стрелке) на 240 с целью приведения в положение ВМТ поршня третьего цилиндра и измерьте зазоры клапанов очередного комплекта.

8. Проверните вал еще на 240 (ВМТ 5-го цилиндра) и проверьте зазоры оставшихся клапанов.

9. Закончив измерение, проверните шкив коленчатого вала таким образом, чтобы кулачок привода первого из подлежащих корректировке клапанов развернулся рабочим выступом вверх (от толкателя).

10. Разверните регулировочную шайбу отверстием к центральной части литья головки цилиндров. Установите специальные щипцы таким образом, чтобы их верхние губки охватывали вал у щеки кулачка, а нижние упирались в верх шайбы. Сожмите рукоятки щипцов и разверните инструмент в сторону от распределительного вала, отжимая толкатель. Проденьте жало второго специального инструмента в зазор между краем толкателя и распределительным валом, затем отпустите толкатель. Для извлечения регулировочной шайбы можно воспользоваться пинцетом (приподнимите шайбы отверткой) или намагниченным стержнем.

Подача сжатого воздуха в отверстие в шайбе поможет ее извлечению.

11. Измерьте толщину снятой шайбы при помощи микрометра или оборудованного нониусной шкалой штангенциркуля (см. сопроводительную иллюстрацию). Для вычисления толщины новой шайбы, которая должна быть установлена на толкатель с целью корректировки клапанного зазора производится по следующей формуле:

Впускные клапаны: n = r + (М — 0.30 мм)

Выпускные клапаны n = r + (М — 0.33 мм)

r — Толщина старой шайбы в миллиметрах

М — Измеренный клапанный зазор в миллиметрах

n — Толщина новой шайбы в миллиметрах

12. Подберите новую шайбу, такую, чтобы ее толщина как можно ближе соответствовала требуемому значению. Выпускаются шайбы 64 размеров с шагом 0.01 мм в диапазоне от 2.32 мм до 2.95 мм.

Снятая с толкателя одного клапана шайба может подойти в качестве новой для корректировки зазора другого, — произведите соответствующие вычисления до того как отправитесь за новыми шайбами.

13. Действуя в манере аналогичной описанной в параграфе 10, поочередно установите на толкатели соответствующих клапанов новые подобранные шайбы.

14. Удостоверьтесь в правильности регулировки клапанных зазоров (см. выше), в случае необходимости произведите повторный подбор шайб.

15. Сборка головке производится в порядке обратном порядку демонтажа компонентов.

Видео:Когда и как нужно регулировать зазоры клапанов Рено 1.5 dCiСкачать

Регулируем клапана QG18DE

Правильная работа газораспределительного механизма двигателя QG18DE напрямую зависит от величин тепловых зазоров в приводе клапанов. Они обеспечивают правильный состав воздушно-топливной смеси. В связи с этим периодически требуется проводить регулировку клапанов. Рассмотрим, как и когда следует выполнять указанную операцию.

Признаки не отрегулированных клапанов

Основными показателями нарушения в функционировании клапанов силового агрегата QG18DE являются:

• Металлический стук в моторе, который усиливается при увеличении нагрузки на ДВС. При этом может проявляться запах гари.
• Снижение компрессии в цилиндрах. Измеряется скомпрессометром.
• Повышенная вибрация двигателя при работе на малых оборотах.
• Снижение тяги.
• Увеличение потребления топлива.

Регулируем клапана QG18DE

Зазоры клапанов на силовом агрегате QG18DE необходимо проверять раз в 50 – 60 тыс. км пробега, а также при проявлении признаков неправильной работы.

Регулировка проводится после подготовки всего необходимо инструмента и материала. Далее рассмотрим, что потребуется для проведения работ, а также представим подробный порядок действий.

Необходимые инструменты и номинальные зазоры

Регулировка клапанов двигателя QG18DE выполняется при наличии:

• съемника шайб
• набора плоских щупов
• микрометра
• маленькой отвертки с плоским жалом
• рожковых ключей на 10 и 17
• воротка с торцевыми головками на 10, 13, 17
• ремонтного комплекта шайб (состоит из 73 видов шайб размером от 2 до 2.98 мм).

Регулировка должна производиться на холодном или прогретом моторе. В первом случае температура должна составлять двадцать градусов, а во втором достигается рабочая температура силового агрегата. Для измерения зазора используется щуп. При этом номинальные зазоры на впускном распределительном валу должны находиться в следующих пределах:

от 0.25 до 0.33 мм – при холодном ДВС;

от 0.304 до 0.416 мм – на прогретом моторе.

Регулируем клапана QG18DE

Регулировка клапанов на двигателе QG18DE выполняется в следующей последовательности:

• Демонтируется клапанная крышка. Для этого необходимо отсоединить патрубки, выкрутить свечи зажигания и открутить по периметру фиксирующие болты.
• Поршень первого цилиндра устанавливается в верхнюю мертвую точку.
• Используя набор щупов, делается замер зазоров в приводе впускных клапанов первого, второго цилиндра и выпускных – в первом и третьем. Их кулачки будут направлены вверх по отношению к толкателям. Результаты необходимо записать.
• Поршень четвертого цилиндра устанавливается в ВМТ. Для этого понадобится провернуть коленчатый вал на 360 градусов.
• Осуществляется замер зазоров в оставшихся механизмах.
• При фиксации отклонения величины зазоров, следует выполнить их регулировку. Для этого потребуется изъять шайбы с помощи съемника. Если его нет, то понадобится демонтировать распределительные валы.

• впускные клапана: N = R + (M – 0.37)
• для выпускных: N = R + (M – 0.4), где R – толщина изъятой шайбы, а M – зазор в клапане полученный при измерениях.

Демонтаж регулировочной шайбы из толкателя производится через специальный паз. Необходимо отверткой зацепиться за паз и провернуть толкатель до того момента, когда станет удобно поддеть шайбу. На ее обратной стороне, как правило, указывается толщина. При отсутствии размера, следует использовать микрометр для измерения толщины.

Новые шайбы устанавливаются в толкатель, монтируются распределительные валы и проверяется правильность выполненной регулировки. В случае неудовлетворительного результата, следует повторить подбор шайб.

На заключительном этапе клапанная крышка устанавливается на место, вкручиваются свечи зажигания и подсоединяются ранее снятые патрубки.

Последствия неправильной регулировки

При не соблюдении установленных номинальных зазоров в клапанах ДВС QG18DE будет наблюдаться снижение эффективности функционирования силового агрегата. Если тепловые зазоры клапанов увеличены, то будет проявляться характерный металлический стук с одновременным снижением тяги мотора. При уменьшенных зазорах – возможно прогорание клапанов из-за несения повышенных нагрузок.

Неправильная регулировка со временем приведет к выходу из строя отдельных элементов газораспределительного механизма QG18DE.

Заключение

Регулировка клапанов на силовом агрегате QG18DE должна осуществляться своевременно. Это позволит избежать более серьезных и дорогих неисправностей в моторе. При наличии инструмента и соответствующих навыков можно провести регулировку самостоятельно.

Видео:Регулировка клапанов без замены шайб,без микрометра и фрезеровщика.Скачать

Как отрегулировать клапаны для грузовика Nissan 1995 года

Как и в любом автомобиле, компоненты клапанной системы в вашем грузовике Nissan со временем изнашиваются. Их размеры изменятся, и в этот момент транспортное средство станет подвержено таким проблемам, как шум клапанов и снижение мощности. Это условие будет продолжаться, если вы не планируете оставаться на шаг впереди, выполняя регулярное техническое обслуживание и периодическую регулировку клапана, когда это необходимо.

• 1 Шаг 1
• 2 Шаг 2
• 3 Шаг 3
• 4 Шаг 4
• 5 Шаг 5
• 6 Шаг 6
• 7 Шаг 7
• 8 Шаг 8
• 9 Шаг 9
• 10 Шаг 10
• 11 Шаг 11
• 12 Шаг 12
• 13 Шаг 13
• 14 Чаевые
• 15 Предупреждение
• 16 Предметы, которые вам понадобятся

Шаг 1

Запустите двигатель, чтобы полностью прогреть его. Хотя клапаны можно отрегулировать в холодном состоянии, технические характеристики изготовителя относятся к горячему двигателю, и если они отрегулированы в холодном состоянии, их придется перепроверить в горячем состоянии и, возможно, перенастроить.

Шаг 2

Снимите воздухоочиститель, провода свечей зажигания и их опоры с крышки коромысла. Используйте съемник чехла свечи зажигания, чтобы удалить провода, чтобы они не были повреждены.

Шаг 3

С помощью отвертки отсоедините вакуумный шланг усилителя тормозов и отведите его в сторону для доступа.

Шаг 4

Снимите болты с крышки коромысла с помощью храповика и гнезда. Если крышка прилипла к голове, ударьте ее деревянным блоком и молотком, чтобы ослабить ее. Не используйте монтировку, иначе вы рискуете повредить уплотнительные поверхности головки и крышки, что может привести к утечке масла в будущем.

Шаг 5

Шаг 6

Отметьте положение на крышке распределителя и проводе свечи зажигания № 1 и отметьте его на корпусе распределителя. Снимите крышку и отложите ее в сторону.

Шаг 7

Прикрепите большое гнездо с перемычкой к болту в передней части шкива коленчатого вала и поверните коленчатый вал по часовой стрелке, пока выемка на шкиве не совпадет с отметкой «0» на пластине ГРМ. Цель состоит в том, чтобы привести поршень № 1 в верхнюю мертвую точку на такте сжатия.

Шаг 8

Проверьте ротор распределителя и убедитесь, что он направлен прямо на отметку, сделанную ранее на корпусе распределителя. Если он указывает на пробку № 4, он находится на такте выпуска, и вам придется продолжать поворачиваться еще на один полный оборот (360 градусов), пока он не вернется на такт сжатия.

Шаг 9

Проверьте ротор еще раз, чтобы убедиться, что вы находитесь на правильном ходе, а затем вы можете приступить к проверке и регулировке зазоров клапанов для 1, 2, 4 и 6 клапанов.

Шаг 10

Вставьте щуп 0,012 дюйма (0,30 мм) между регулировочным винтом и штоком клапана. Если датчик подходит с небольшим сопротивлением, регулировка не требуется. Если регулировка необходима, ослабьте контргайку винта и отрегулируйте винт, если необходимо, а затем снова закрепите контргайку. Перепроверьте зазор после этого, чтобы убедиться, что он не изменился, и повторите эту процедуру для каждого из 1, 2, 4 и 6 клапанов.

Шаг 11

Поверните гайку коленчатого вала еще на один полный оборот, чтобы поршень № 4 оказался в верхней мертвой точке на такте сжатия. Из этой позиции вы можете отрегулировать 3, 5, 7 и 8 клапанов так же, как и остальные четыре.

Шаг 12

Используйте скребок для прокладки, чтобы удалить старый материал прокладки с поверхностей уплотнения головки и коромысла, тщательно очистив их. Нанесите непрерывный валик герметика на сопряженную поверхность крышки коромысла, стараясь также нанести его на отверстия для крепежных болтов.

Шаг 13

Поместите новую прокладку крышки коромысла сверху головки, выровняв все отверстия, и установите крышку коромысла сверху. Надежно закрепите крепежные болты, пока герметик еще влажный.

Установите на место остальные снятые компоненты, начиная с крышки распределителя и свечей зажигания и заканчивая воздухоочистителем.

Видео:Ремонт двигателя YD25DDTi Nissan Pathfinder,Navara,Cabstar.Скачать

Регулировка клапанов Nissan Navara

Отзывы

Обратилась в Веб-автосервис, из за поврежденного крыла и бампера. Ребята справились с работой безупречно и цвет краски подобрали идеально! Выполнили в кратчайшие сроки, даже раньше чем было оговорено, благодарю от всей души.

Обратился с ремонтом и покраской двух дверей. Выполнили работы быстро и качественно. Забрал машину даже раньше чем договаривались. Спасибо.

Покрасили порог. Были ржавые сколы от каблуков. Утром привез, вечером забрал машину. Покрасили идеально! На уровне заводского качества. Отличная работа!

Повредил кузов в ДТП, не глобально, но пришлось ехать исправлять. Сервис этот выбрал случайно, но качество понравилось. Работают толковые, опытные парни. Сроки не тянули, вернули авто как договаривались. Благодарю.

Записывалась на ремонт по телефону, в назначенное время машину приняли. Мастерская понравилась, довольно чисто, мусор не валяется, как в некоторых бывает. Цену оговорили заранее и по итогу не отличалась, за это спасибо. Порекомендовала бы знакомым.

Сделали полировку кузова, теперь не видать царапин. Защитный слой отлично работает, спустя 3 месяца так же классно выглядит. Сервис хороший, буду заезжать по необходимости еще.

Приняли машину, оценили масштаб работ, сделали. Быстро и без нареканий. Рекомендую!

Спасибо мастеру, быстро и качественно сделали. Желаю процветания.

Оставлял машину для ремонта после аварии. Сделали точно как хотел. Ремонт не вышел за рамки бюджета. Но важно что выполнили работы достаточно быстро. Покраска на уровне заводской. Рекомендую

Квалифицированные работники, быстрый ремонт, недорого. Все гуд.

Хороший сервис, приветливые ребята, ничего не впаривают и не навязывают.

Быстро, качественно, по цене адекватно. Огромное спасибо за проделанную работу.

Приезжал сюда на замену крыла и бампера своей короллы. Проверял внимательно – машина как новенькая. Спасибо мастерам.

Очень быстро, качественно, дешево. На пятерку.

Спасибо приемщику Дмитрию и коллективу. Оставил машину 24го,забрал 26го. Покрас не отличается от заводского.Быстро и красиво.

Недавно ремонтировала в этом сервисе свою ласточку, сделали работу на высшем уровне. Я очень довольна, рекомендую! Хорошо подобрали цвет, качественные детали. Мастер доступно объяснил, показал в чем суть. Соотношение цены -качества хорошее.

Хочу поблагодарить Веб-автосервис за быстрое распознавание и устранение проблем с хорошими ценами.

Рекомендую. Удачи и процветания вашей команде.

Приятно удивили скорость и качество работы! Красили передний бампер на БМВ, выполнили в идеале и ценник проходной. Рекомендую.

Спасибо сотрудникам сервиса. Очень быстро и профессионально покрасили крыло у моей машины. Довольна и рекомендую Веб-Автосервис.

Мы ремонтировали в этом сервисе капот машины, красили передний бампер и пару вмятин пришлось выравнивать. отремонтировали быстро и качественно! Мы остались очень довольны и работой и ценой. Спасибо вам, ребята! Так держать!

Сервис хороший , работу сделали быстро и качествено ! Цена приятно удивила , спасибо . Советую , делать в этом автосервисе ремонт .

Благодарю за проделанную работу. Качественно, быстро. Машинка как новая стала. Цены не кусаются. Спасибо большое

Хороший сервис, спасибо ребятам, сделали быстро и качественно, цены более чем приемлемые. Очень приветливая хозяйка, теперь если что случится, только к вам!

Быстрая, качественная работа, можно рекомендовать.

Сервис отличный. Мятое крыло на Шевроле Круз вытянули на отлично. Цвет от оригинала не отличить и сделали на день раньше чем договаривались.Всем друзьям буду рекомендовать.

Обратилась в сервис за услугами частичной покраски, царапин на дверце после неудачной парковки. Получилось в тон и цвет. Спасибо команде сервиса.

Читайте также: Цековки под клапана своими руками

Спасибо, работникам этого сервиса. Работы по восстановлению кузова, были сделаны в кротчайшие сроки.Качество работ на высоком уровне.Работой сервиса остался доволен. С уверенностью, буду рекомендовать,эту компанию.

Супер. Договорились о стоимости ремонта и сделали работы даже быстрее оговоренных сроков! Цены низкие,качество высокое и гарантия на год! Теперь только сюда. Не пожалеете.

Обслуживание персонала приветливое и уважительное. Сроки соблюдают. Качество ремонта отличное. Замечаний по ремонту нет

С радостью буду советовать этот автосервис друзьям! Мне здесь очень вовремя исправили вмятину на двери, без лишней траты времени, причем недорого. Спасибо опытным мастерам.

Сервис хороший. Помятый кузов восстановили отлично, и цвет ЛКП не изменился. Очень удобно то, что можно записаться на ремонт или диагностику прямо на сайте.

Посещала этот автосервис один раз, но сразу обратила внимание на внимательное, доброжелательное отношение к клиенту. Не часто встретишь такое. Качество работ на высоком уровне, теперь записываюсь на ремонт только сюда.

Спасибо большое! Очень быстро и качественно сделали. Советую всем знакомым!

Делала перетяжку салона в этом сервисе, забрала будто другой автомобиль. Очень нравится. еще понравилось внимательное и доброжелательное отношение к клиентам! Теперь буду всем советовать данный автосервис.

Хороший сервис, исправляли вмятину на машине жены. Сделали быстро, качественно и по адекватной цене. Остались довольны обслуживанием. Спасибо

Ребята- мастера своего дела, сделали кузов быстро и недорого. цена-качество огонь.

Хочу сказать огромное спасибо мастерам. На моей машине теперь ни одной царапинки и скола. Очень порадовало качество работы! Теперь еще идеи появились внутри салон как-то изменить. Так что скоро снова приеду )

Отлично убрали вмятину на задней двери. Теперь знакомым РЕКОМЕНДУЮ только этот автосервис.

Приехала, оценили стоимость работы, взяла время подумать день-два. Если бы не моя мнительность, то на «новеньком» авто ездила бы гораздо раньше. ЗРЯ сомневалась, сделали ремонт по высшему разряду. РЕКОМЕНДУЮ .

Восстановили мой автомобиль после аварии. Ребята отработали на совесть. И по цене очень демократично вышло. Так что советую, если необходимость такая возникнет обратиться именно сюда.

Огромное спасибо. Так получилось, что уже 2 раза здесь ремонтировал автомобиль. Вытянули и покрасили отлично. Так что всем рекомендую.

Видео:Зачем и нужно ли - РЕГУЛИРОВАТЬ КЛАПАНА? Знать ОБЯЗАТЕЛЬНО!Скачать

Nissan Navara – брат за брата

Nissan уже много лет стремиться к тому, чтобы его полноприводные автомобили в области динамики были на шаг впереди конкурентов. В случае с Navara японцы пошли еще дальше. Новый пикап оснащался сильным дизелем, имел современный дизайн и функциональный интерьер.

Мощность 174-сильного турбодизеля Ниссан Навара действительно впечатляет. Достаточно вспомнить дебютировавшего в том же году Toyota Hilux с 2,5-литровым дизелем отдачей всего 102 л.с. Эффективность и динамику предсказать не трудно! Кроме того, вместо топорного вида рабочего автомобиля, Nissan предложил пикап, похожий на внедорожник с кузовом позади. Одновременно с Navara на тех же узлах и агрегатах построили Pathfinder.

Кузов и интерьер

Стилизованный кузов привлекателен. Задний диван Navara делится на две части, которые могут трансформироваться независимо друг от друга. На полу нашлось место отсеку для хранения вещей. Второй ряд не обеспечивает большого комфорта: спинка расположена вертикально. Но в пикапе сложно придумать что-то лучшее, если только мы не имеем дело с кабиной американского размера.

Navara имеет три версии погрузочной платформы. Самая большая растянулась на 1,86 м. С двойной кабиной первоначально использовалась более короткая платформа – 1,5 метра. В 2010 году, после рестайлинга, появилась версия «Long Bed» с увеличенной на 10 см площадкой. Грузовой отсек заслуживает внимания не столько из-за своих размеров (средний в классе), сколько из-за системы крепления грузов C-Chanel (лучшая версия). Пять рельсов, расположенных на полу и по бортам обеспечивают эффективное и надежное крепление любого груза, даже если это один небольшой чемодан.

Еще один плюс – это богатое оснащение, особенно в случае с Navara. Тем не менее, встречаются версии и без кондиционера. В топовых комплектациях вы найдете двухзонный климат-контроль. Кожаная обивка, люк на крыше, датчики света и дождя – десять лет назад для пикапа это был настоящий прорыв! Серийно Навара оснащался двумя подушками безопасности. В укомплектованных модификациях подушек уже шесть. Несмотря на столь хорошее оснащение, пикап в 2008 году на краш-тестах EuroNCAP не заработал ни одной звезды. После проведенной модернизации ему удалось получить только три звезды. Примечательно, что Pathfinder в 2006 году заслужил четыре звезды.

К сожалению, имеются и недостатки. Первый, это неважная отделка интерьера. Износ покрытия ручек, проблемы с электрической регулировкой положения кресел (проводилась сервисная акция), низкая устойчивость материалов к царапинам и неправильное крепление ремней безопасности (дефект коснулся автомобилей 2013 года). Это лишь часть недостатков.

Не следует надеяться и на хорошую защиту от коррозии. Кузов держится на стальной раме, которая со временем начинает покрываться ржавым налетом. Очаги ржавчины обнаруживаются на днище, рамке ветрового стекла, по нижнему краю дверей, в погрузочной платформе и на откидном борту.

Если вы планируете долго эксплуатировать свой автомобиль или надеетесь выгодно его продать в дальнейшем, тогда необходима дополнительная антикоррозионная защита.

Богатое оснащение — козырь Навара. Многие автомобили имеют многофункциональный руль. Встречаются даже версии с большим экраном для навигации.

Плохие отзывы получило и качество сборки внедорожника. Не слишком крепкие петли заднего борта могут согнуться. Известны даже случаи открытия заднего борта во время движения. Главным образом, это касается автомобилей собранных для Европейского рынка в Испанской Барселоне.

Неприятности может доставить и электрика. Со временем разрушается изоляционное покрытие, оголяя провода, что приводит к коротким замыканиям и сбоям в работе систем. Найти такое место не так-то просто.

Двигатели

Давайте, снова вернемся к преимуществам. Без сомнения, к ним относится производительность. Базовый двигатель 2.5 dCi (YD25) изначально развивал 174 л.с., позже его сменила 171-сильная версия мотора. После рестайлинга в 2010 году мощность двигателя увеличилась до 190 л.с. Несмотря на 4 цилиндра, турбодизель работает ровно и обеспечивает прекрасную динамику.

2.5 dCi агрегатировался с 6-скоростной механической коробкой передач или 5-ступенчатым автоматом. Такая конфигурация вызвала много критики – коробка бессмысленно увеличивала обороты и сжигала топливо. Результат? Слабая версия потребляла более 12 л/100 км, более мощная – менее 10 л/100 км.

Помимо этого, встречаются еще более слабая модификация дизеля отдачей 144 л.с. В 2010 году появился настоящий хит. Наряду с 2,5-литровым турбодизелем предложили дизельный 3.0 V6, работающий в паре только с 7-ступенчатым автоматом. Ускорение менее чем за 10 секунд и расход топлива на уровне 2,5-литровой версии – можно ли представить себе что-то лучшее?

Конечно! Хотелось бы большей надежности. Двигатели Nissan не отличаются долговечностью. Даже легкий перегрев может привести к разрыву головки блока цилиндров. Пустая обойдется в 30 000 рублей, укомплектованная в 40 000 рублей. Регулярно выходит из строя турбонагнетатель – около 40 000 рублей. За его состоянием необходимо следить, так как нередки случаи разрушения турбины, что может привести к серьезным повреждениям двигателя.

Из-за применения дефектных материалов встречается даже заклинивание подшипника коленчатого вала, что неизбежно приводит к капитальному ремонту двигателя. Подобные случаи зафиксированы на пробеге до 150 000 км.

Есть в портфолио турбодизеля и еще одно серьезное заболевание – растяжение цепи привода ГРМ. Когда натяжитель цепи выберет свой ход, вполне вероятен перескок цепи ГРМ и последующий дорогостоящий ремонт. Чтобы свести к минимуму подобный риск, необходима профилактическая замена цепи каждые 100 000 км. Стоимость такой операции редко переваливает за сумму в 30 000 рублей.

Двухмассовый маховик зачастую выхаживает не более 100 000 км. Тем не менее, при бережной эксплуатации он вполне может дожить до 300 000 км. Так же встречаются неисправности форсунок и топливного насоса.

Трансмиссия

Большинство автомобилей имеют полный привод. Жестко подключаемая передняя ось — далеко не самое современное решение, но все еще общепринятое в классе пикапов. Полный привод разрешается задействовать только вне твердых покрытий. Управление режимами работы трансмиссии — электромеханическое, с помощью ручки на передней панели. На момент дебюта, это считалось роскошью. Конкуренты все еще использовали рычаги.

Большой автомобиль не может похвастаться отличными внедорожными способностями. Он лишен межосевого дифференциала. Зато все Навара получили блокировку заднего моста, за исключением тех, что оснащались моторами V6. Экземпляры последних лет оснащались системой ESP.

К сожалению, элементы трансмиссии изнашиваются достаточно быстро. В настоящих «трудягах» сцепление не выдерживает и 100 000 км. Быстро приканчивает сцепление и низкокачественный цилиндр сцепления. После 150 000 км владельцы начинают сталкиваться с неисправностями автомата. Некоторые отмечают слишком долгое отключение полного привода, а в сырую погоду индикатор 4х4 загорается и гаснет без причины.

Ходовая

На передней оси использовалась независимая подвеска, а сзади — жесткий мост на параболических рессорах. Шасси обеспечивает хороший уровень комфорта. Navara ведет себя очень уверенно, хотя для пикапа имеет далеко не самую высокую грузоподъемностью. В тоже время, детали ходовой недостаточно крепкие. Передние рычаги имеют не очень надежные шаровые опоры. Производитель предусматривает замену шаровых только в сборе с рычагами. Так за комплект передних шаровых из 4-х рычагов понадобится вместе с работой почти 60 000 рублей. При замене одних лишь шаровых в сторонних сервисах ремонт выйдет значительно дешевле. Не отличаются долговечностью ступичные подшипники, опорный подшипник карданного вала и задний мост.

Конструктивный недостаток порой приводит к разрушению задней полуоси. Тот кто считает, что такое возможно только при плохом обращении с машиной, окажется неправ. Все дело в радикальной экономии и невысоком качестве материалов. Нежное уплотнительное кольцо быстро изнашивается, появляется течь, и в запущенном случае полуось остается сухой. Спустя время, при нагрузке полуось разрушается. Поэтому, регулярный контроль за состоянием заднего моста чрезвычайно важен. К счастью, в продаже имеется полный ремкомплект, но стоимость ремонта будет высокой.

Люфт в крестовинах карданного вала – мелочь, чего уже нельзя сказать о рулевом управлении, что означает износ рулевого механизма. Вы сможете это почувствовать по реакциям автомобиля. Нередки случаи потери герметичности насосом гидроусилителя рулевого управления. Одна из сервисных акций Nissan касалась разрушения литых дисков. Приобретая подержанный автомобиль или сами диски, будьте внимательны.

Самый безобидный недостаток — скрип и попискивание подвески. Источник — втулки рессор.

Тем не менее, вне асфальта автомобиль не так уж и плох. Подвеска работает удовлетворительно, но для выездов на тяжелые участки требуется небольшие доработки. В частности, лучше заменить задние рессоры на усиленные и установить дополнительную защиту. Не лишней окажется и лебедка.

Видео:Регулировка клапанов, торцевание стаканчиков. Измерения. Nissan Tiida.Скачать

Проверка и регулировка зазоров в механизме привода клапанов

Правильная работа газораспределительного механизма двигателя QG18DE напрямую зависит от величин тепловых зазоров в приводе клапанов. Они обеспечивают правильный состав воздушно-топливной смеси. В связи с этим периодически требуется проводить регулировку клапанов. Рассмотрим, как и когда следует выполнять указанную операцию.

Технические характеристики силового агрегата

В названии модели двигателя Nissan qg16de первые две буквы обозначают серийный выпуск мотора. У компании Ниссан каждой серии присваиваются свои буквы, например «qg», «hr», «cr», «mr» и т.д. Цифра 16 показывает объём камеры сгорания (рабочий объём всех цилиндров) – указанное число необходимо разделить на 10.

У нашей модели объём 1,6 литра. Буква «d», идущая следом за цифрой указывает на тип газораспределительного механизма DOHC – в моторе два распредвала, на каждый цилиндр приходится по 2 впускных и 2 выпускных клапана. Последняя буква «е» означает тип впрыска топлива при помощи форсунок.

Признаки не отрегулированных клапанов

Основными показателями нарушения в функционировании клапанов силового агрегата QG18DE являются:

• Металлический стук в моторе, который усиливается при увеличении нагрузки на ДВС. При этом может проявляться запах гари.
• Снижение компрессии в цилиндрах. Измеряется скомпрессометром.
• Повышенная вибрация двигателя при работе на малых оборотах.
• Снижение тяги.
• Увеличение потребления топлива.

Основные характеристики двигателя qg16de

Описание основных параметров двигателя:

1. Мотор qg16de – это инжекторный четырёхцилиндровый двигатель. Объём всех цилиндров составляет 1597 см³. Номер двигателя выбит на его корпусе с правой стороны. У мотора один коленчатый вал, располагающийся на пяти опорных подшипниках. Вал проворачивают четыре поршня, расположенные в ряд. Поршни изготовлены из сплава алюминия. Зазор между поршнем и цилиндром корректируют два компрессионных кольца, чуть ниже располагается одно маслосъёмное кольцо. По специальным сверлениям в нижней головке шатуна струя масла дополнительно охлаждает поршни. Диаметр цилиндра составляет 76 мм, ход поршня – 88 мм. Как и у всех двс – предельно допустимый зазор между поршневыми кольцами и цилиндром – не более 0,25 мм.
2. Корпус цилиндров изготовлен из высокопрочного чугуна. Головка блока изготовлена из алюминиевого сплава. В корпусе головки располагаются сёдла клапанов и их направляющие. Важно отметить, что впускные и выпускные клапана располагаются на противоположных сторонах друг от друга.
3. Система газораспределения DOHC – наличие двух распределительных валов, расположенных в верхней части двигателя. По сравнению с другими моделями распредвалы прошли специальную полировку, что значительно повысило срок их службы. Оба вала вращает цепь грм, приводимая в движение звёздочкой коленчатого вала. Распредвалы поочерёдно давят на клапана через цилиндрические толкатели, обеспечивая своевременное их открытие и закрытие.
4. В газораспределительном механизме имеется система изменения фаз газораспределения, позволяющая автоматически регулировать открытие и закрытие клапанов в зависимости от нагрузки на автомобиль и количества оборотов. Благодаря системе фаз газораспределения EGR повышается экономичной расходов топлива, снижаются токсические выбросы, более эффективно используется КПД двигателя.
5. Жидкостное охлаждение закрытого типа, в качестве охлаждающей жидкости предпочтителен антифриз. Циркуляция обеспечивается специальным насосом, сконструированным специально для этой марки двигателя. За основу была взята помпа мотора GA16DE, после ряда модернизаций новый насос рассчитан на больший срок службы, чем его предшественник. Термостат обеспечивает циркуляцию антифриза по большому или малому кругу в зависимости от температуры жидкости. Охлаждение двигателя обеспечивается благодаря циркуляции антифриза по специальным выточенным каналам в корпусе и головке блока цилиндров. Объём системы охлаждения 6,7 литра.
6. В задней части располагается маховик, изготовленный из чугуна. Как и у моторов предыдущего семейства, на его краю находится зубчатый венец, необходимый для зацепления со стартером. У моделей с автоматической коробкой передач вместо маховика установлен диск гидротрансформатора.
7. Система зажигания состоит электронного блока управления (эбу), катушек зажигания и свечей. Катушки обеспечивают преобразование низковольтного напряжения в высоковольтное, под контролем эбу подают его на свечи.
8. Система питания включает электрический топливный насос, расположенный в бензобаке, топливопроводы, регулятор давления топлива, форсунки, фильтры тонкой очистки топлива, а также воздушный фильтр и дроссельный узел.
9. В выхлопной системе стоит лямбда зонд, постоянно контролирующий уровень токсических выбросов углекислого газа.
10. Мотор крепится на четырёх мощных резиновых опорах – правой и левой, которые расположены вверху. Они несут на себе основную нагрузку. В нижней части агрегата располагается передняя и задняя опоры, которые гасят колебательные движения от трансмиссии.

Читайте также: Зазоры клапанов 4zz fe

Регулируем клапана QG18DE

Зазоры клапанов на силовом агрегате QG18DE необходимо проверять раз в 50 – 60 тыс. км пробега, а также при проявлении признаков неправильной работы.

Регулировка проводится после подготовки всего необходимо инструмента и материала. Далее рассмотрим, что потребуется для проведения работ, а также представим подробный порядок действий.

Необходимые инструменты и номинальные зазоры

Регулировка клапанов двигателя QG18DE выполняется при наличии:

• съемника шайб
• набора плоских щупов
• микрометра
• маленькой отвертки с плоским жалом
• рожковых ключей на 10 и 17
• воротка с торцевыми головками на 10, 13, 17
• ремонтного комплекта шайб (состоит из 73 видов шайб размером от 2 до 2.98 мм).

Микрометр
Регулировка должна производиться на холодном или прогретом моторе. В первом случае температура должна составлять двадцать градусов, а во втором достигается рабочая температура силового агрегата. Для измерения зазора используется щуп. При этом номинальные зазоры на впускном распределительном валу должны находиться в следующих пределах:

от 0.25 до 0.33 мм – при холодном ДВС;

от 0.304 до 0.416 мм – на прогретом моторе.

Регулируем клапана QG18DE

Регулировка клапанов на двигателе QG18DE выполняется в следующей последовательности:

• Демонтируется клапанная крышка. Для этого необходимо отсоединить патрубки, выкрутить свечи зажигания и открутить по периметру фиксирующие болты.
• Поршень первого цилиндра устанавливается в верхнюю мертвую точку.
• Используя набор щупов, делается замер зазоров в приводе впускных клапанов первого, второго цилиндра и выпускных – в первом и третьем. Их кулачки будут направлены вверх по отношению к толкателям. Результаты необходимо записать.
• Поршень четвертого цилиндра устанавливается в ВМТ. Для этого понадобится провернуть коленчатый вал на 360 градусов.
• Осуществляется замер зазоров в оставшихся механизмах.
• При фиксации отклонения величины зазоров, следует выполнить их регулировку. Для этого потребуется изъять шайбы с помощи съемника. Если его нет, то понадобится демонтировать распределительные валы.

• впускные клапана: N = R + (M – 0.37)
• для выпускных: N = R + (M – 0.4), где R – толщина изъятой шайбы, а M – зазор в клапане полученный при измерениях.

Демонтаж регулировочной шайбы из толкателя производится через специальный паз. Необходимо отверткой зацепиться за паз и провернуть толкатель до того момента, когда станет удобно поддеть шайбу. На ее обратной стороне, как правило, указывается толщина. При отсутствии размера, следует использовать микрометр для измерения толщины.

Новые шайбы устанавливаются в толкатель, монтируются распределительные валы и проверяется правильность выполненной регулировки. В случае неудовлетворительного результата, следует повторить подбор шайб.

На заключительном этапе клапанная крышка устанавливается на место, вкручиваются свечи зажигания и подсоединяются ранее снятые патрубки.

Надежность мотора

Различают гарантийный срок службы и ресурс силового агрегата.

Под гарантийным сроком подразумевается бесперебойная работа двс в течение которого не будет возникать необходимость в ремонтных работах, за исключением планового обслуживания.

Производитель даёт такую гарантию на мотор порядка 300 тысяч километров пробега при условиях соблюдения правил эксплуатации. Согласно отзывам владельцев машин, максимальный ресурс qg16de составляет 500 тысяч километров пробега.

Для того, что бы продлить жизнь сердца вашего автомобиля, необходимо:

• не допускать перегрева – как известно, перегрев приводит к деформации головки блока цилиндров, повреждение прокладки гбц и попадание антифриза в камеру сгорания. Моторное масло теряет свои свойства, усиливается износ деталей. Если своевременно не устранить неисправность, длительный перегрев в конечном итоге приведёт вас на СТО;
• своевременно производить замену масла – максимальный срок службы моторного масла – 15 тысяч километров пробега. Оптимально производить замену через каждые 7,5 тысяч километров. Подбор масла необходимо осуществляется согласно инструкции по эксплуатации;
• использовать только качественное топливо, заправляться на проверенных АЗС;
• газовое оборудование – неправильная установка и настройка может привести к выходу из строя цилиндропоршневой группы. Желательно устанавливать оборудование в специализированных сервисах или покупать авто с заводским гбо;
• производить холодный запуск в зимнее время согласно мануалу. Не допускать постоянную работу на повышенных оборотах.

Неисправности и ремонт

Двигатель QG16DE достаточно надёжный, но и у него имеется ряд проблем, которых не избежать. Рассмотрим, основные неисправности, которые возникают в процессе эксплуатации мотора:

• Потеря мощности, нестабильный холостой ход. Это значит, что пора заменить ремень ГРМ, которая растянулась.
• Плавают обороты. Значит, засорена дроссельная заслонка, и необходимо провести чистку.
• Жор моторного масла. Стоит проверить наличие подтёков и подкинуть маслосъёмные кольца.
• Свист ремня генератора, который необходимо сменить.

Как видно, глобальных проблем мотор не имеет, а поэтому может считаться надёжным силовым агрегатом.

Ремонтопригодность

Серии qg16de – достаточно надёжные моторы, первые 300 километров пробега требуют только планового обслуживания. При аварийных ситуациях и возникновении экстренных поломок найти мастера, способного произвести ремонт силового агрегата достаточно легко. Запчасти и их комплекты достаточно просто купить на любом автомобильном рынке.

Как таковых особо критичных болячек у этой серии нет, из наиболее распространённых проблем встречаются:

• если пробег вашей машины приближается к 150 тысячам километров, при прогреве плавают обороты, двигатель трясёт и появился шум во время работы – необходимо произвести плановую замену цепи грм. Растяжение цепи при таком пробеге – обычное явление;
• в двигателе отсутствуют гидрокомпенсаторы, поэтому необходимо производить регулировку клапанов. О необходимости процедуры говорит характерный металлический стук из-под капота, но желательно производить регулировку в плановом порядке. Если будете производить регулировку сами, внимательно изучите правила выставления меток грм;
• если машина не заводится, внимательно осмотрите провода датчика коленвала, зачастую причина бывает именно в нём;
• если автомобиль дёргается на низких оборотах или пропала искра – желательно посетить электрика. Возможно, придётся произвести замену высоковольтных проводов, или произвести распиновку эбу;
• если стрелка температуры двигателя выше нормы, внимательно осмотрите термостат – возможно его заклинило или потекла охлаждающая жидкость. Если неисправность не обнаружена – скорее всего, потребуется замена прокладки гбц. Перед заменой внимательно изучите момент протяжки головки блока цилиндров.

Какое масло лить

Согласно инструкции по эксплуатации оптимально синтетическое и полусинтетическое масло. Очень важно выбирать масло у надёжных и проверенных производителей. Компания Ниссан выпускает все необходимые масла для двигателя и трансмиссии.

Обслуживание

Обслуживание силового агрегата проводится каждые 15000 км пробега. Бывалые автомобилисты рекомендуют сократить межсервисный интервал до 10000 км. Это позволит сохранять свойства двигателя больше и расширить его ресурс использования.

Обслуживание силового агрегата QG16DE.

Объём масла двигателя составляет 2.7 литра, а вот для смены потребуется всего 2.5 литра. Рекомендуемые масла для замены имеют следующие маркировки: 5W-20, 5W-30, 5W-40, 5W-50, 10W-30, 10W-40, 10W-50, 10W-60, 15W-40, 15W-50 и 20W-20

Тюнинг

Распространена легенда, что чип-тюнинг двигателя QG16DE Ниссан Альмера способен увеличить его мощность и ресурс. На деле это не так, сам по себе чип тюнинг ничего не даст. Стандартное решение для атмосферных двигателей в виде замены ресивера и распредвалов для него также не годится — по причине отсутствия подходящих «спортивных» вариантов.

Увеличить мощность мотора можно максимум до 130 л.с. Для этого нужно облегчить выхлоп, расточить и отшлифовать каналы ГБЦ, поставить более крупные клапаны. Также потребуется установить компрессор, т.е. нагнетатель воздуха в камеры сгорания.

Необходимые инструменты и расходные материалы

В работе потребуется следующий набор инструментов:

• насадки на вороток от 8 до 16 миллиметров;
• воротки под насадки торцевого типа;
• рожковый 14-миллиметровый ключ;
• специальные инструменты, позволяющие провести демонтаж распределительных валов;
• плоский щуп;
• опора силовой установки.

Расходные материалы выглядят следующим образом:

• набор новых клапанных толкателей, различных по толщине;
• емкость, куда можно слить отработанное масло;
• лист бумаги с ручкой.

На какие автомобили устанавливался мотор Ниссан QG16DE

Двигатель QG16DE производства Yokohama Plant до 2013 года устанавливался на следующие машины:

• Рено Scala 2002-2013
• Самсунг SM3 2002-2013
• Ниссан Альмера N16 2000-2006
• Альмера Классик B10 2006-2012
• Премьера P12 2001-2007
• Сентра B15 2000-2006
• Блюберд Силфи N16 2000-2006
• Санни Нео N16 2000-2005

Основные моменты

Регулировка зазора клапанов – достаточно тонкая и точная работа, если у вас нет уверенности в собственных силах, лучше доверить ее специалистам сервисного центра. Впрочем, при минимальной сноровке и опыте “гаражного” ремонта, ее можно провести самостоятельно.

Чтобы нивелировать негативные последствия теплового расширения, необходимо изменить величину зазора, если она не дает клапану открываться или закрываться на 100%.

Установить величину зазора можно посредством щупа на холодной силовой установке. Замеру подлежит расстояние от кулачка распределительного вала до клапанного толкателя. Нормативные параметры варьируются от 0.26 до 0.34 миллиметров для клапана впуска, от 0.29 до 0.37 – для выпуска.

Регулировка проводится правильным выбором толщины элементов-толкателей, что мы более подробно рассмотрим в дальнейшем.

Когда требуется регулировка?

Официальные рекомендации концерна Nissan заключаются в том, чтобы проводить процедуру регулировки каждые 50-80 тысяч. Понять ее необходимость можно и по появлению определенного набора признаков:

Видео:Что не так с 2,5-литровым двигателем Nissan QR25DE?Скачать

Проверка и регулировка зазоров клапанов

Проверка и регулировка зазоров клапанов Nissan Primera

Проверка и регулировка зазоров клапанов

Ежегодно или каждые 20000 км пробега

Зазоры клапанов на всех двигателях регулируется в прогретом состоянии, однако двигатель не должен работать. Чтобы задать двигателю после ремонта необходимые рабочие зазоры клапанов, в Спецификациях даны значения для холодного состояния. Однако зазоры всех клапанов нужно будет проверить и после охлаждения двигателя. При необходимости регулировки зазоров клапанов, должны быть выполнены подготовительные работы, т. е. снята крышка головки цилиндров, вывинчены свечи зажигания и т. д.

Зазор клапана измеряется между концом толкателя и кулачком распредвала. Регулировка осуществляется следующим образом:

1. Проверните коленвал (если сняты свечи, это можно сделать за клиновой ремень), пока метка на ременном шкиве не будет совпадать с меткой ВМТ на пластине регулировки зажигания. Поршень 1-го цилиндра будет находиться в положении ВМТ (см. иллюстрацию ниже). Если теперь медленно проворачивать вал из стороны в сторону, можно заметить, что толкатель первого или четвертого цилиндра двигается вверх-вниз, т. е. клапаны перекрываются. Если это происходит с клапанами 4-го цилиндра, поршень 1-го цилиндра находится в положении ВМТ; в противном случае поверните коленвал на пол-оборота.
2. Измерьте клапаны 1-го цилиндра и все клапаны, изображенные на иллюстрации, и запишите зазор каждого клапана.

Измерение клапанов впускного распредвала (А) и выпускного распредвала (В), когда поршень 1-го цилиндра находится в положении ВМТ.

1. Для проверки зазора необходимо вставить плоский щуп между поверхностью толкателя и кулачком, как показано на иллюстрации ниже. Признаком правильно отрегулированного зазора является то, что сначала щуп протаскивается туго, а затем легче.

1. Проверните коленвал на пол-оборота, чтобы поршень 4-го цилиндра находился в положении ВМТ. Проверьте, чтобы носики обоих кулачков четвертого цилиндра были обращены вверх и проверьте клапаны (иллюстрация ниже) вышеописанным способом.

• N= R +(М-0.37) — впускные клапаны
• N= R +(М-0.40) — выпускные клапаны

Видео про «Проверка и регулировка зазоров клапанов» для Nissan Primera

Регулировка клапанов на Nissan AlmeraN15 Попытка регулировки клапанов Nissan Primera Р12. Чудо Мастера в действии. Регулировка клапанов без замены шайб. как? Ниссан VQ20

📽️ Видео

Зазоры клапанов Рено-Ниссан 1.5dci к9к часть 2Скачать

Регулировка зазора клапанов Рено-Ниссан 1.5dci k9kСкачать

LD20 регулировка зазоров в клапанахСкачать

Клапан управления геометрией турбины Nissan Pathfinder r51Скачать

Шайбы клапанов ! Ниссан.Скачать

ГБЦ Ниссан патфайндерСкачать

Регулировка клапанов - КАК узнайть КАКОЙ ЗАЗОР? ПОДЖАТЫЕ КЛАПАНА и т.д.Скачать

К чему приводят увеличенные зазоры клапанов на двигателях Fiat 2.8DСкачать

Nissan Navara 2.5d: модернизация системы фильтрации и подогрева топлива. (YD25DDTI )Скачать
